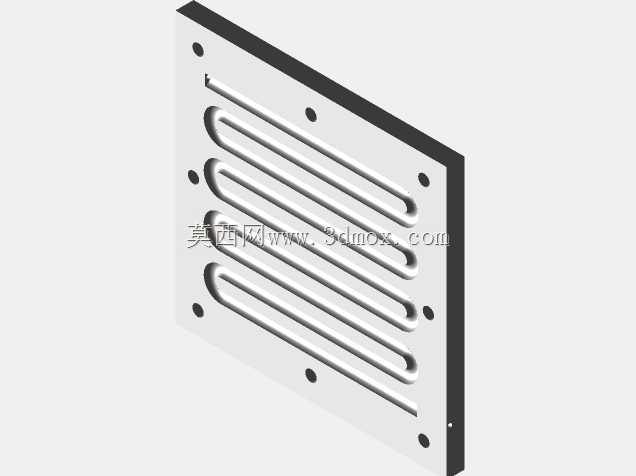

半圆形截面燃料电池蛇形流道板结构

　　在质子交换膜燃料电池电堆的核心结构设计中，双极板表面的流场构型直接决定了反应气体的分布均匀性、生成水的排出效率以及整个电堆的输出稳定性，这款蛇形流场板采用半圆形截面流道设计，正是针对常规矩形截面流道存在的边角滞流、排水阻力大等问题做的针对性优化。从实际应用场景来看，这类流场板多用于中小功率风冷型燃料电池电堆，适配便携式氢能电源、小型备用电源、低速氢能动力载具等场景，这类应用场景对电堆的体积紧凑性、低温启动性能、变负载响应速度都有较高要求，流道的截面形状与排布方式需要在有限的极板面积内实现反应气的均匀分配，同时避免局部积水导致的气堵问题。

　　从功能特性上看，蛇形流道本身的单路连续折返结构，能够让反应气体在流道内保持稳定的流速，依靠气流的剪切力将电极表面生成的液态水及时带出，避免流道内出现水塞阻断气路；而半圆形的流道截面，相比传统的矩形截面，消除了流道底部的直角区域，液态水不会在边角处滞留积聚，同时半圆形截面的湿周更小，气体在流道内的流动阻力更低，能够降低空压机或供气风扇的负载，减少电堆的寄生功耗。另外，半圆形截面的流道在和膜电极接触时，接触应力分布更均匀，不会出现直角棱边压损质子交换膜的问题，能够提升电堆的密封可靠性与长期运行寿命。

　　在设计思路层面，这款流场板的流道宽度、脊部宽度以及流道深度做了匹配性设计，脊部的宽度既保证了双极板和膜电极之间的接触导电面积，降低接触电阻，又不会过宽导致脊部下方的反应气扩散不足，出现局部浓差极化；流道的折返处做了平滑的圆弧过渡，没有直角急转弯，避免了折返区域出现流动死区，让反应气在整个流场区域的流速分布更均匀，提升整个极板面积的利用率。极板周边的安装孔位按照标准电堆堆叠的压紧边界设计，孔位的位置精度、孔边到流场区域的距离都满足密封槽的布置要求，堆叠压紧时密封胶条的压缩量均匀，不会出现漏气、漏液的问题。

　　从安装边界来看，这款方形极板的外形尺寸适配常规层压电堆的堆叠尺寸要求，极板厚度方向的尺寸满足流道深度、背部冷却腔（或空气通路）的结构布置需求，周边的安装孔既可以作为堆叠时的定位孔，也可以作为拉杆的穿装孔，孔位的公差设计保证多片极板堆叠时的对齐精度，避免流道错位导致的气路阻力增大。流场区域的边缘和极板外边缘之间预留了足够的密封带布置空间，能够耐受电堆运行时的高低温交变、压力波动，长期运行不会出现密封失效的问题。在实际建模过程中，这类流道的半圆形截面需要沿着蛇形的扫掠路径做连续扫掠成型，折返处的曲率半径需要和流道宽度匹配，避免扫掠过程中出现截面畸变，保证整个流道的截面尺寸一致性，加工时无论是采用金属极板冲压成型，还是石墨极板的铣削成型，这种半圆形截面的结构都有更好的工艺性，金属冲压时不会出现直角处的应力开裂，石墨铣削时也不会出现边角崩碎的问题，能够提升零件的加工良率。

　　在实际电堆装配测试中，这种半圆形截面蛇形流场的启动排水性能明显优于同尺寸的矩形截面流场，在低负载运行工况下，流道内不会出现局部积水导致的电压波动，在高负载大电流输出时，反应气能够均匀扩散到整个膜电极表面，不会出现局部供气不足导致的性能衰减。同时，这种流场结构的压降特性更平缓，在变负载调整供气量时，流道内的压力波动更小，供气系统的控制难度更低，适配开环控制的小型燃料电池系统，能够降低配套控制系统的成本。对于三维结构设计从业者来说，这类流场板的建模需要重点关注扫掠路径的曲率连续性、截面与路径的垂直对齐、安装孔位的位置度公差匹配，同时要结合实际加工工艺的约束，避免设计出工艺性差的尖锐边角、过小曲率半径结构，保证设计的结构能够直接落地加工，用于实际的电堆装配测试。
