燃料电池叉指流场极板结构设计

　　在质子交换膜燃料电池电堆的核心结构设计中，叉指形流场极板是直接决定反应气体分配均匀性、液态水排出效率与单池输出性能的关键部件，这类结构的三维建模精度直接影响后续电堆组装的密封可靠性与运行稳定性。不同于常规的平行直流道、蛇形流道结构，叉指流场采用非贯通的交错流道设计，反应气体无法沿流道直接从出口排出，必须通过气体扩散层的多孔介质区域从进气侧流道末端渗透到相邻的出气侧流道，这种强制对流的传质方式能够大幅提升催化层表面的反应气体浓度，尤其在大电流密度工况下，能有效缓解浓差极化带来的性能衰减，同时借助气体穿过多孔层的剪切作用，将扩散层孔隙内滞留的液态水快速带出，避免流道与扩散层界面出现水堵问题。

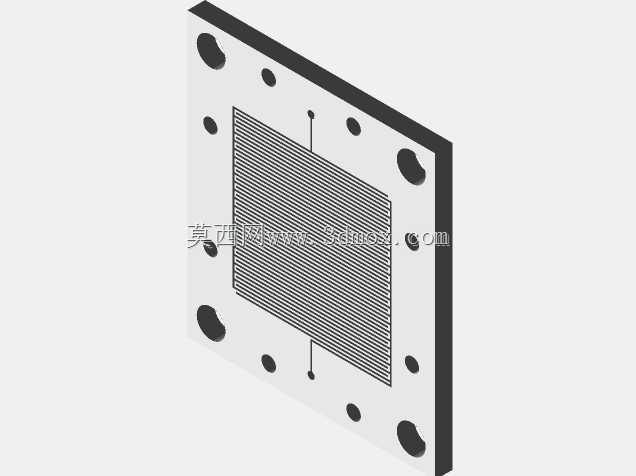

　　从结构设计维度来看，该流场极板的主体采用矩形板式结构，周向均匀分布多个安装定位孔，这些孔位的位置度公差需要严格控制在±0.05mm以内，既满足单电池组装时的螺杆穿装定位需求，也能保证极板与膜电极、密封胶线的同轴度匹配，防止组装过程中出现胶线压偏导致的气体外漏或阴阳极串气问题。流道区域集中在极板中心的矩形反应区内，叉指布置的流道肋宽与道宽采用等宽设计，这种尺寸匹配能够保证扩散层表面的压力分布均匀，避免肋下区域压力过大导致扩散层孔隙率被过度压缩，影响气体在扩散层内的横向传输，同时也能防止道宽区域支撑不足导致膜电极受压变形，出现局部接触电阻过大的问题。

　　建模过程中需要重点关注流道末端的圆角过渡处理，若采用直角截止结构，气体在流道末端会形成明显的流动死区，导致该区域的反应气体无法及时补充，同时冷凝水容易在死角处积聚，因此在流道端部设置R0.3-R0.5mm的过渡圆角，能够引导气流平滑转向进入扩散层，降低局部流动阻力。极板的厚度方向需要匹配电堆的整体堆叠尺寸，通常流道深度控制在0.4-0.8mm区间，过深的流道会增加极板的整体厚度，降低电堆的体积功率密度，过浅的流道则会增大气体沿程阻力，提升空压机的寄生功耗，同时也会缩小流道的排水通流截面，在高湿度运行工况下容易出现液态水堵塞流道的问题。周向的密封槽结构与流道区域采用一体化建模，密封槽的深度与宽度需要匹配所选硅橡胶密封线的截面直径，保证组装压缩量控制在20%-30%之间，既实现可靠的气体密封，也避免压缩量过大导致胶线被挤入流道区域，遮挡反应区的有效面积。在实际工程应用中，这类叉指流场结构多用于中小功率的空冷燃料电池系统，或者作为水冷电堆的阴极侧流场结构，其强制对流的传质特性能够在较低的进气计量比下实现均匀的气体分布，降低系统的空气供给功耗。

　　建模时还需要考虑极板的加工工艺适配性，若采用金属冲压成型工艺，流道的拔模角度需要设置在3°-5°之间，避免冲压脱模时出现流道侧壁拉伤；若采用石墨材料机加工成型，则需要在流道棱边处设置微小的倒角，防止加工过程中出现棱边崩缺，同时避免组装时棱边切割膜电极导致的质子交换膜破损。另外，流场进出口的导流区域需要做渐扩式结构设计，将进气总管的气体均匀分配到每一条叉指流道中，避免靠近进气口的流道气体流量过大，远离进气口的流道气体供给不足，导致单片电池出现局部性能不均的问题。整个模型的装配边界需要与电堆的集流板、端板结构完全匹配，极板周向的定位孔同时承担组装过程中的防错功能，通过非对称的孔位布置，防止阴阳极板装反导致的流道对接错位，避免出现气体流道阻断的严重装配问题。在流道的肋部表面，建模时需要保证平面度公差在0.02mm以内，确保极板与膜电极之间的接触电阻均匀，避免局部接触不良导致的电流密度集中，引发局部过热甚至膜电极烧穿的故障。
