线切割机床精密进给滑台组件结构设计

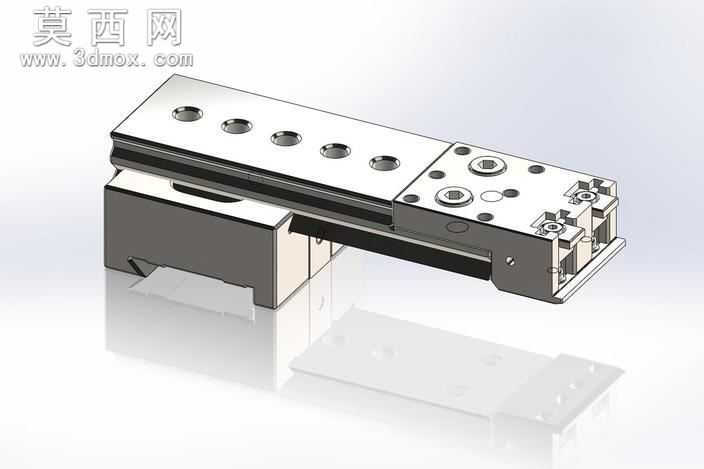

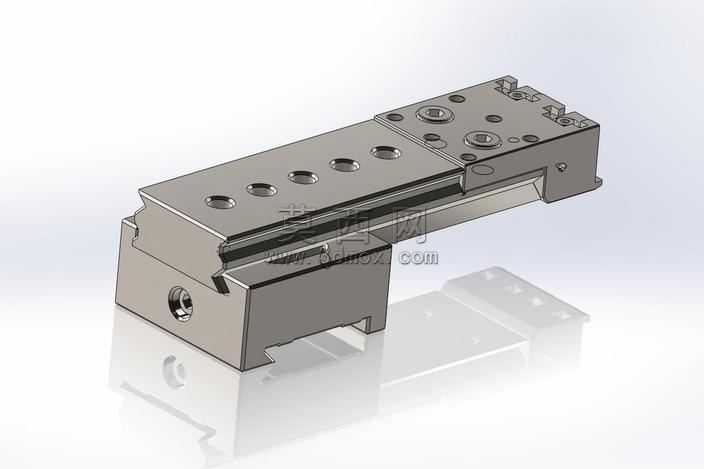

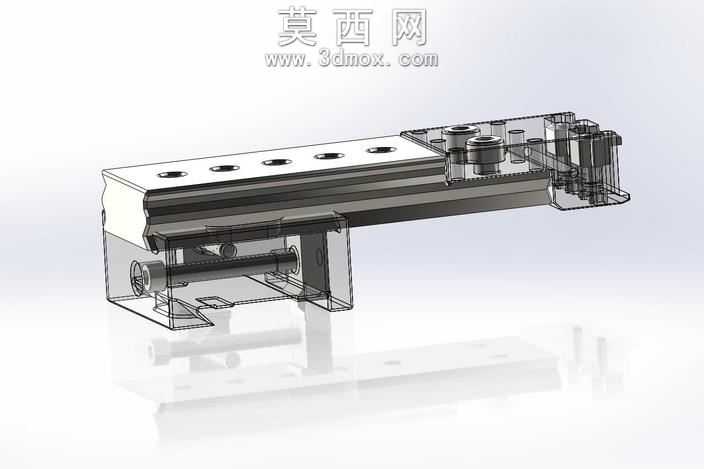

本作品为线切割机床配套的精密进给滑台三维模型，整体采用模块化设计思路，依托三维建模软件完成全参数化构建，从结构布局到细节特征均严格参照慢走丝线切割机床的实际进给工况进行还原。建模过程中首先搭建滑台的基准装配体系，确定固定基座与滑动载台的配合基准面，保证二者的平行度公差符合精密加工的装配要求，基座部分采用一体化铸铁结构的建模逻辑，预留安装定位槽与螺栓过孔，还原实际铸件的减重槽与加强筋结构，在保证结构刚性的同时控制整体重量。滑动载台部分采用分层建模方式，上层设置多组均匀排布的工装安装孔，用于装夹线切割加工的工件夹具，孔位间距与孔径参数均适配通用线切割工装的安装标准，载台侧面设置精密锁紧机构的建模特征，包含锁紧螺钉、压块与微调顶丝的细节结构，可实现滑台进给到位后的刚性锁止，避免加工过程中出现位移偏差。模型的导轨配合部分还原了线性导轨的滚道结构、滑块安装位与防尘密封件的细节，保证滑动过程的顺畅度与精度保持性，端部设置的行程限位块与缓冲结构也做了精细化建模，还原实际设备的硬限位防护逻辑。渲染阶段采用金属材质分层赋予，基座部分赋予磨砂铸铁材质，调整粗糙度参数还原铸件的哑光质感，滑动载台与导轨部分赋予淬硬钢材质，添加轻微的金属反光效果，锁紧螺钉与紧固件赋予镀锌件的亮面金属质感，整体渲染采用柔光打光方式，突出各部件的结构轮廓与装配关系，清晰展现滑台的分层装配逻辑与各功能部件的位置关系。设计过程中充分考虑线切割加工的工况需求，滑台的进给行程、安装尺寸、锁紧力参数均匹配对应型号线切割机床的技术参数，各部件之间的配合间隙按照实际装配公差进行建模预留，既保证模型的视觉还原度，也具备实际的结构参考价值，可用于线切割机床的进给机构教学演示、结构改进参考以及配套工装的设计适配。
