龙门式三轴数控雕刻机整机结构设计

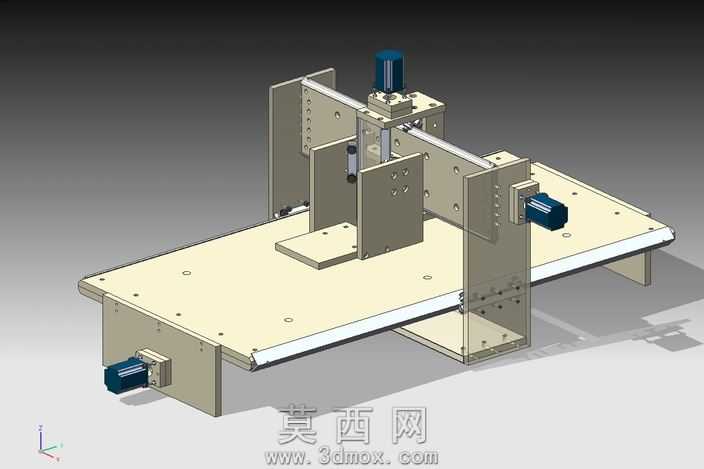

本作品为龙门式三轴数控雕刻机的整机三维结构设计，采用主流三维建模软件完成全零件建模与整机装配，通过渲染处理清晰呈现各部件的装配关系与外观质感。建模过程严格遵循机械设计规范，对每个零件的尺寸公差、装配间隙进行合理设定，确保虚拟装配状态下无干涉问题，可直观还原设备的真实装配逻辑。从结构设计来看，设备采用固定龙门架搭配移动工作台的经典布局，底部为加厚钢板焊接的床身底座，提供充足的刚性支撑，有效降低加工过程中的振动幅度；X轴传动模组布置于工作台下方，采用直线导轨搭配滚珠丝杠的传动组合，配合端部安装的伺服电机实现工作台的前后精准进给；两侧立式立柱与顶部横梁构成稳固的龙门框架，Y轴传动模组安装于横梁上，搭载Z轴滑座实现横向左右移动；Z轴滑座集成主轴安装位与垂直方向的传动导轨，可带动加工主轴完成上下方向的进给运动，三个运动轴的传动结构均设计有对应的电机安装座、轴承支撑位与导轨固定位，细节结构完整。材质设定上，床身、机架等结构件采用钢材材质，呈现哑光金属质感；导轨、丝杠等传动部件采用光亮金属材质区分；工作台面采用浅色硬质板材材质，不同部件的材质区分清晰，便于快速识别各功能模块。设计思路围绕小型数控加工设备的实用需求展开，整体结构紧凑，传动路径短，兼顾了加工刚性与运动灵活性，可适配软金属、木材、塑料等多种材质的雕刻、铣削加工需求，各模组采用模块化设计思路，便于后续的零件更换与维护升级，完整呈现了小型数控加工设备从机架搭建到传动系统布置的全流程设计逻辑，可作为同类设备结构设计的参考方案。
