塑料注射成型模具结构设计方案

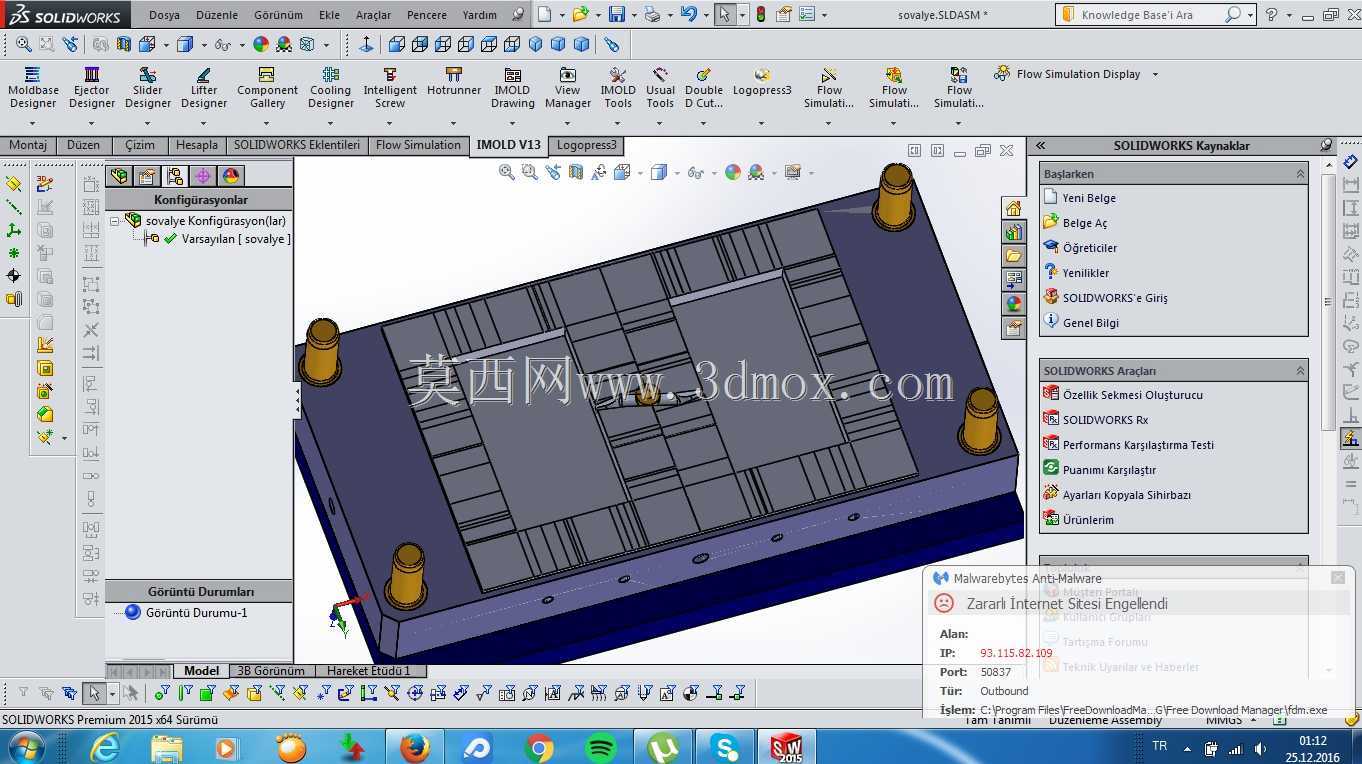

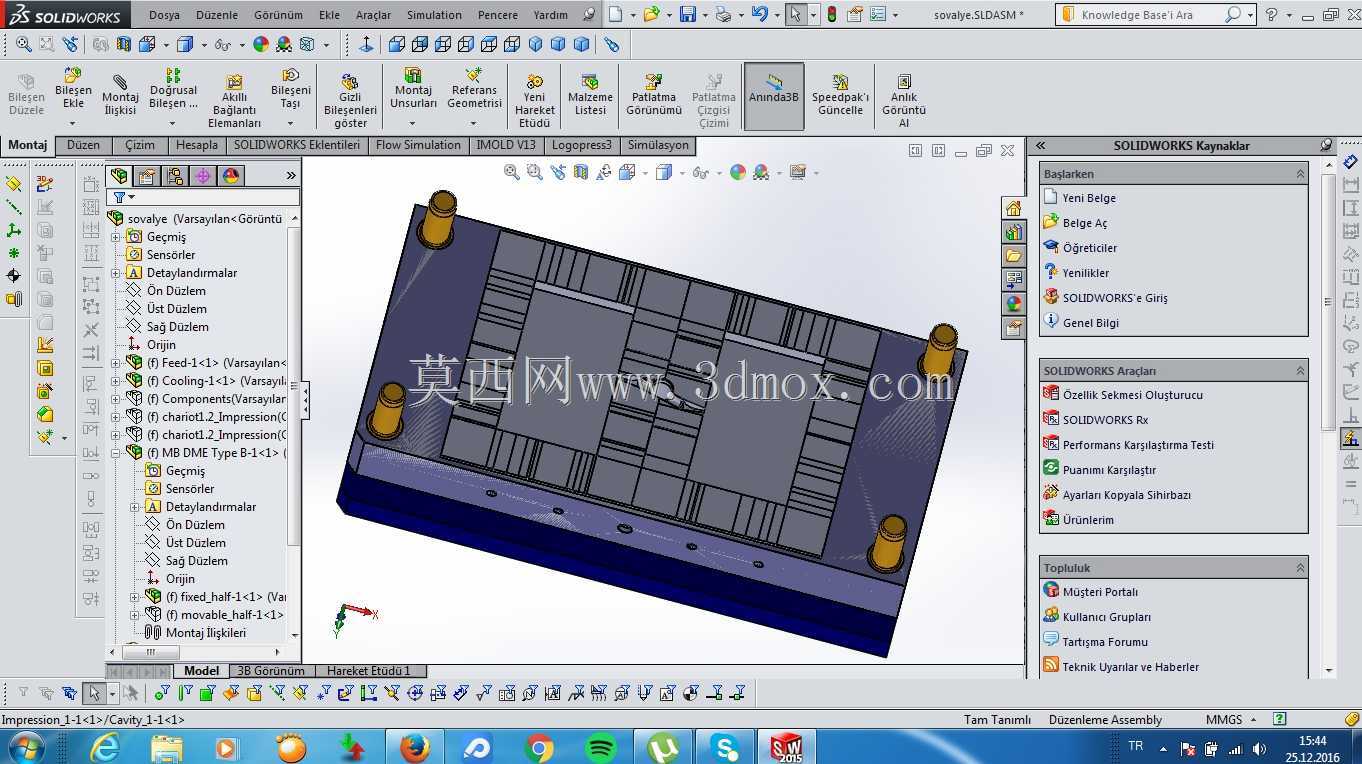

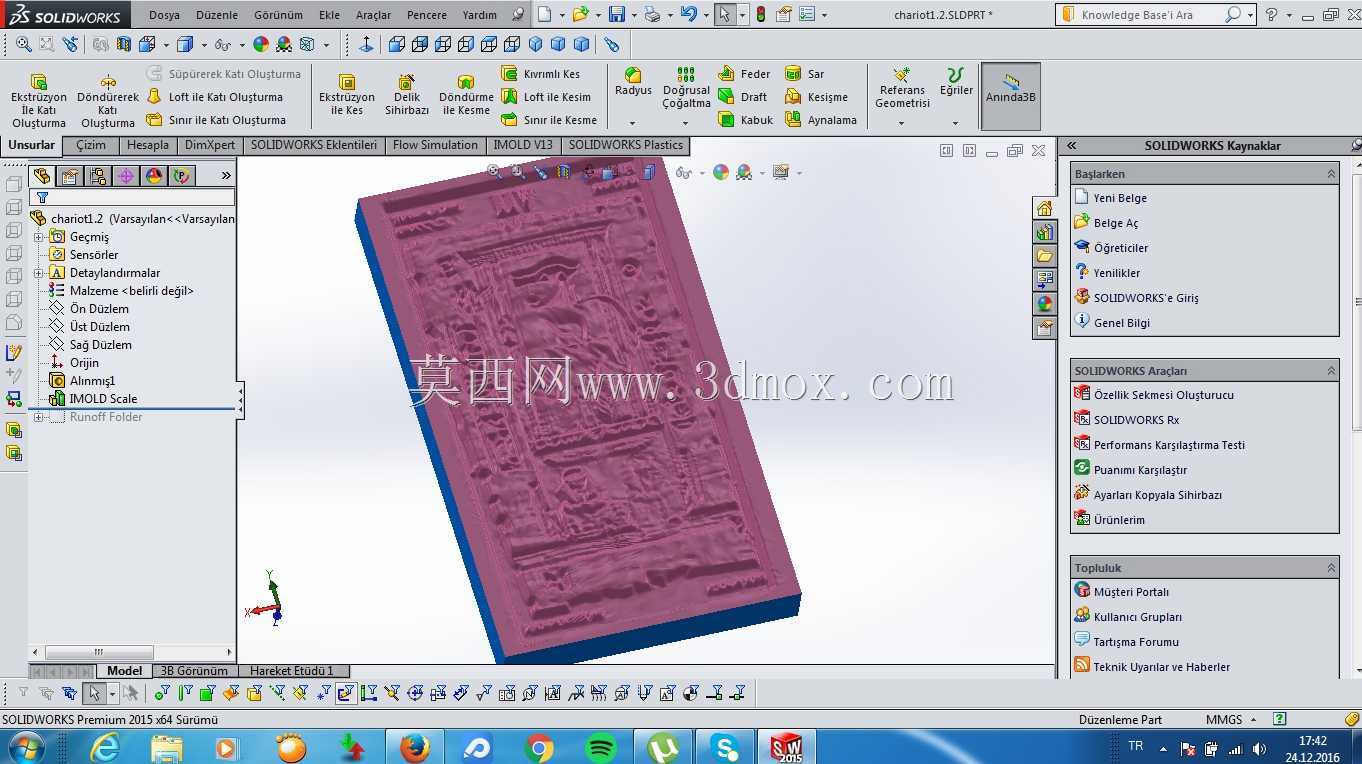

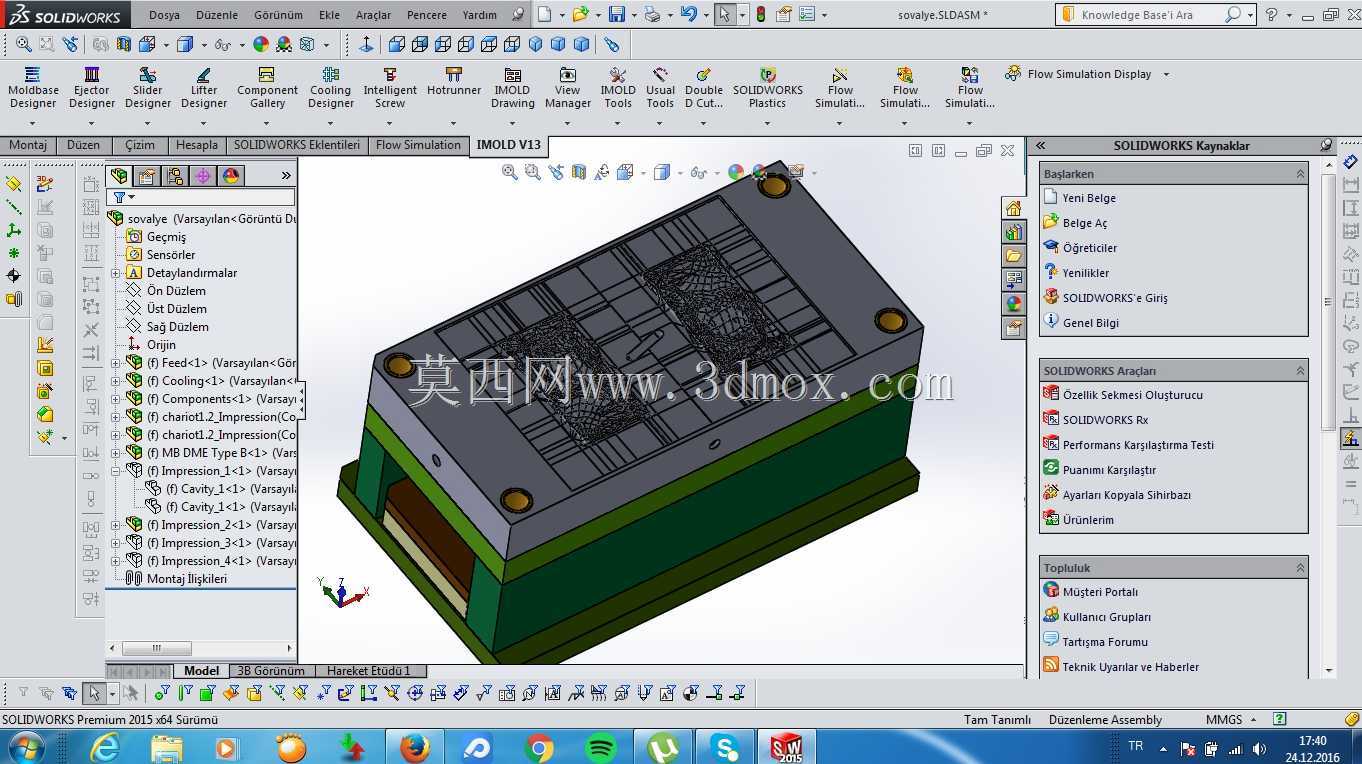

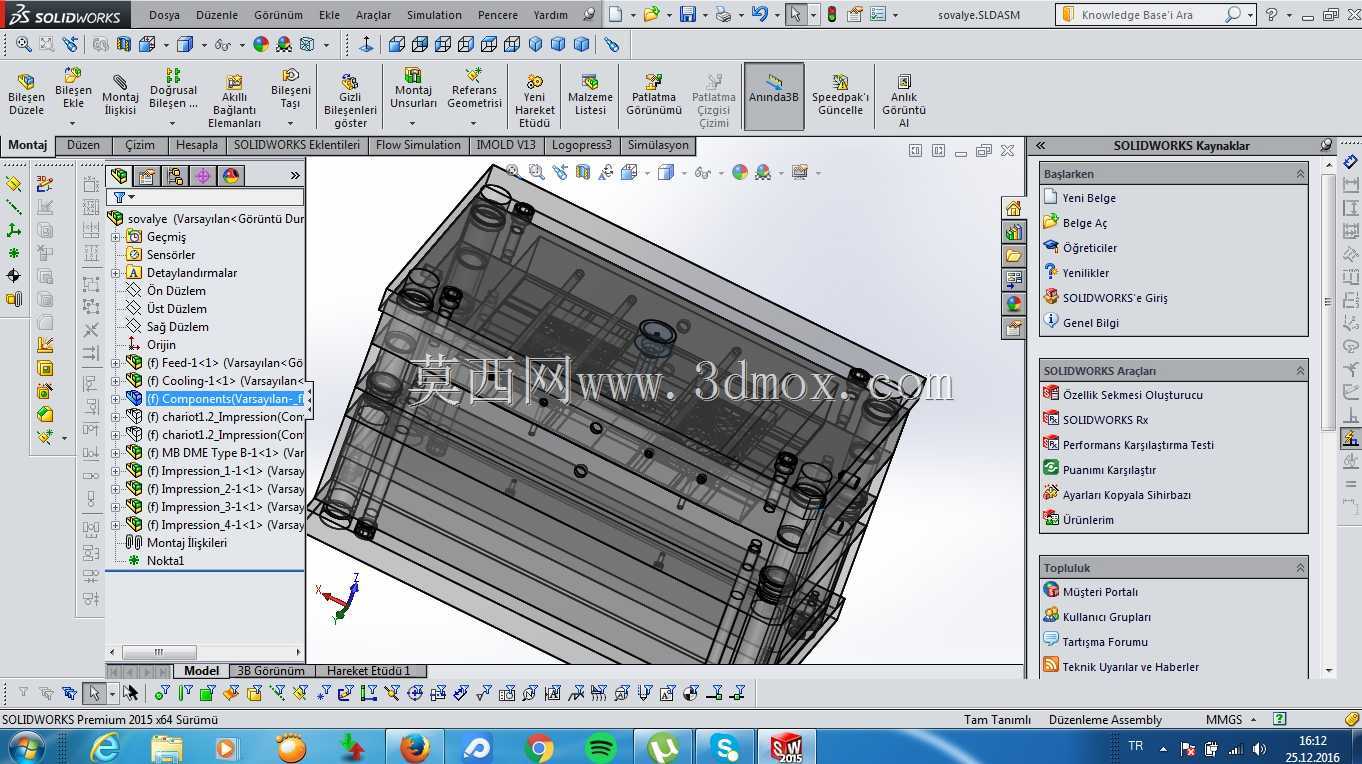

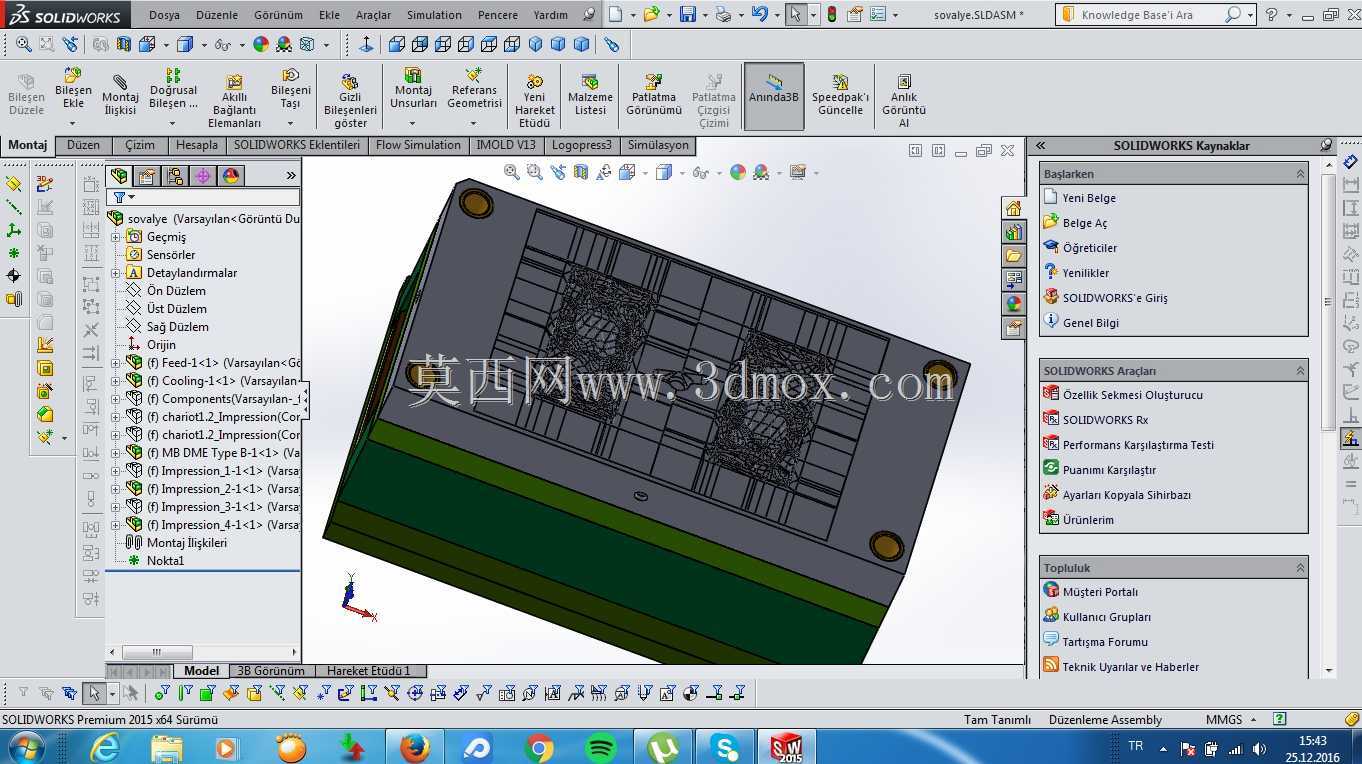

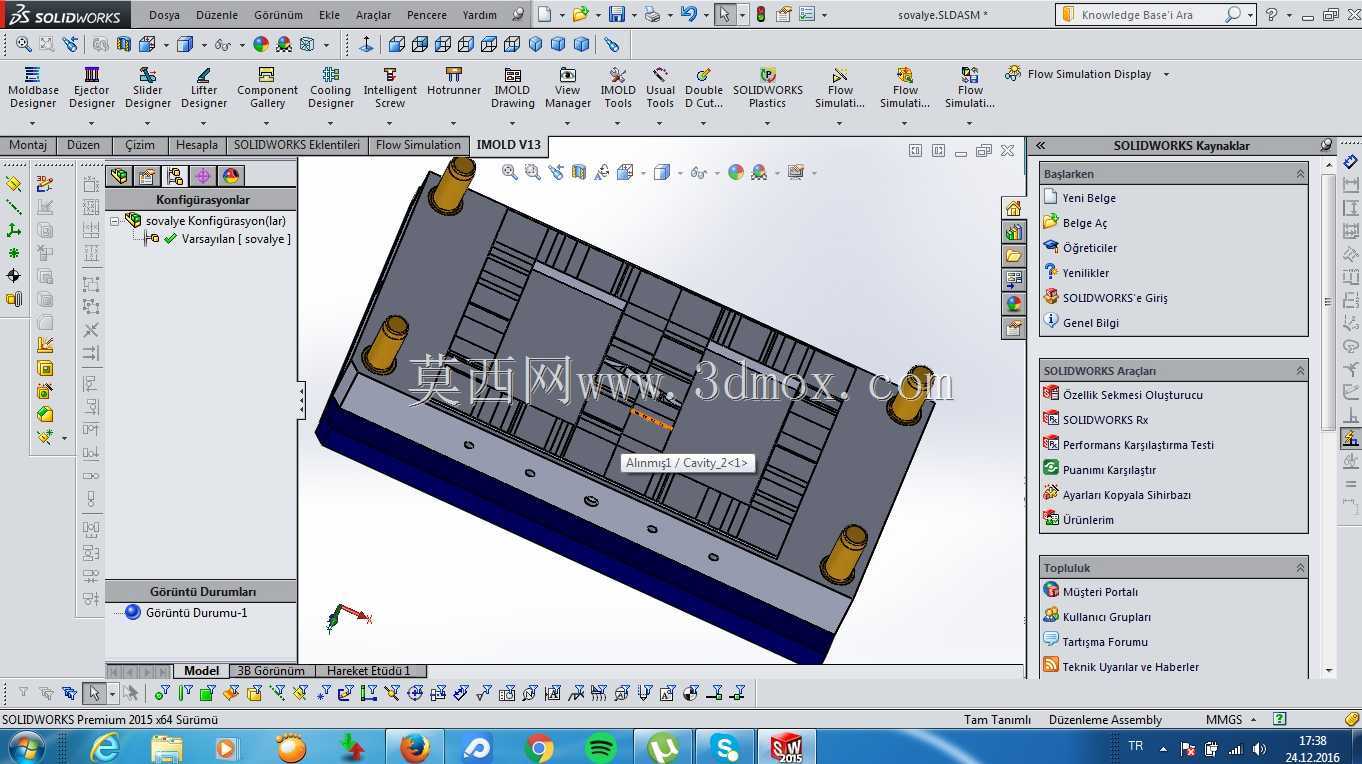

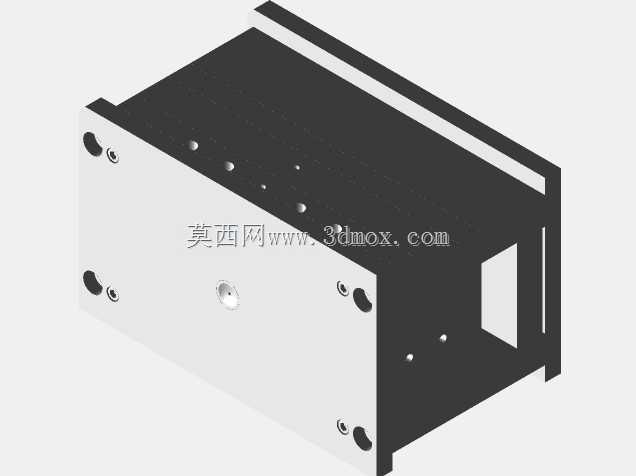

　　这套塑料注射模具的结构设计，核心围绕小型异形塑料件的批量注塑生产需求搭建，在前期方案推演阶段，首先锚定了日用消费类塑料构件的生产场景——对应带曲面造型的小型塑料承载件成型，这类制件往往对外观面熔接痕位置、内部加强筋填充完整性有明确要求，因此整套模腔布局采用了均衡式流道排布，避免不同模腔之间的注射压力差导致的制件飞边、缺胶缺陷。从模架选型来看，整套结构采用标准两板模基础框架，适配常用卧式注塑机的安装接口，定位圈尺寸、浇口套球面半径都匹配行业通用设备参数，无需额外定制连接配件就能直接上机装夹，上下模的导柱导套采用对角不等径设计，从根源上避免合模时装反方向损伤型腔面。

　　冷却水路的排布没有采用常规的直孔串联方案，而是顺着制件的曲面轮廓做了随形水路布局，在制件壁厚较厚的柱位、筋位区域加密了水路间距，确保整个成型周期中型腔各区域温度差控制在五摄氏度以内，减少制件冷却不均导致的翘曲变形，同时水路接口全部设置在模架的非操作侧，避免生产时操作工人接水管干涉取件动作。顶出结构采用顶针与推块组合的方式，在制件内部的深筋位置设置扁顶针，避免筋位粘定模导致顶白，在制件的边缘平面区域设置圆形顶针，分散顶出力，同时所有顶针的安装孔都做了排气槽设计，填充时型腔内的空气可以顺着顶针间隙排出，减少制件内部的气泡缺陷。

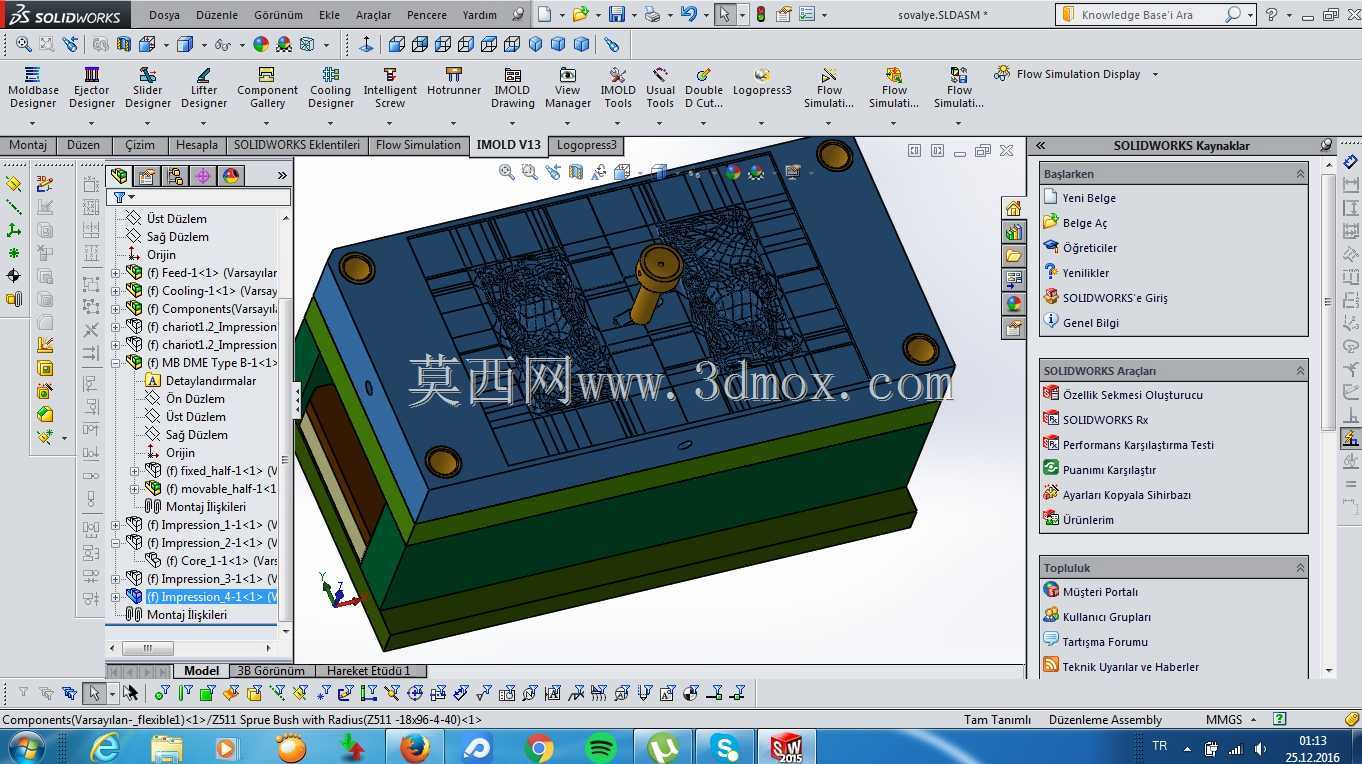

　　浇注系统采用点浇口进料，浇口位置选在制件的非外观面，开模时浇口可以自动和制件分离，不需要后续人工修剪浇口，降低后工序的人工成本，流道的截面尺寸经过模流分析迭代，从主流道到分流道再到浇口的截面收缩比例控制在合理区间，既保证熔料填充时的压力传递顺畅，又能减少流道凝料的原料浪费。整套模具的安装边界充分考虑了车间现有设备的开模行程，顶出行程预留了足够的安全余量，避免顶出时顶针板撞到定模侧，锁模力的核算按照制件投影面积加上流道投影面积总和计算，适配常用的中小吨位注塑机，不需要动用大吨位设备就能生产，降低生产时的设备能耗。

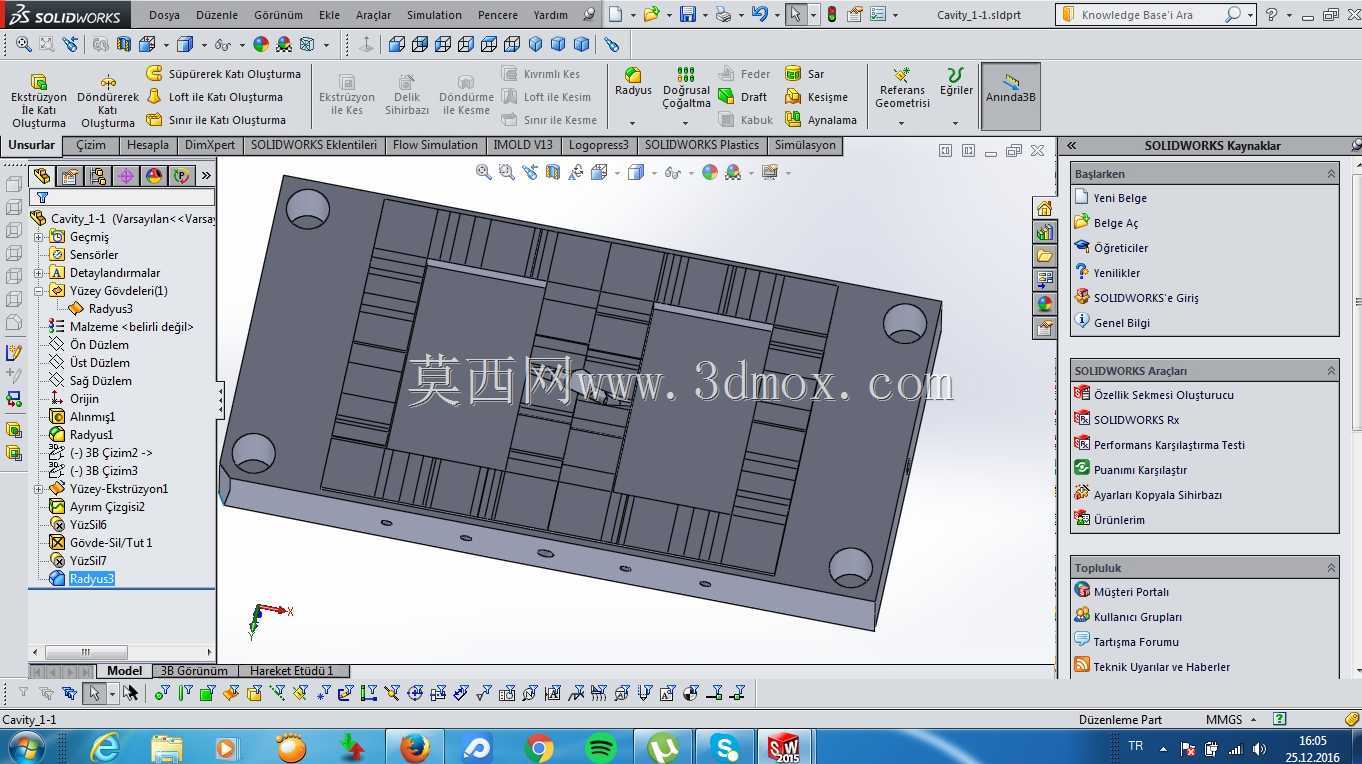

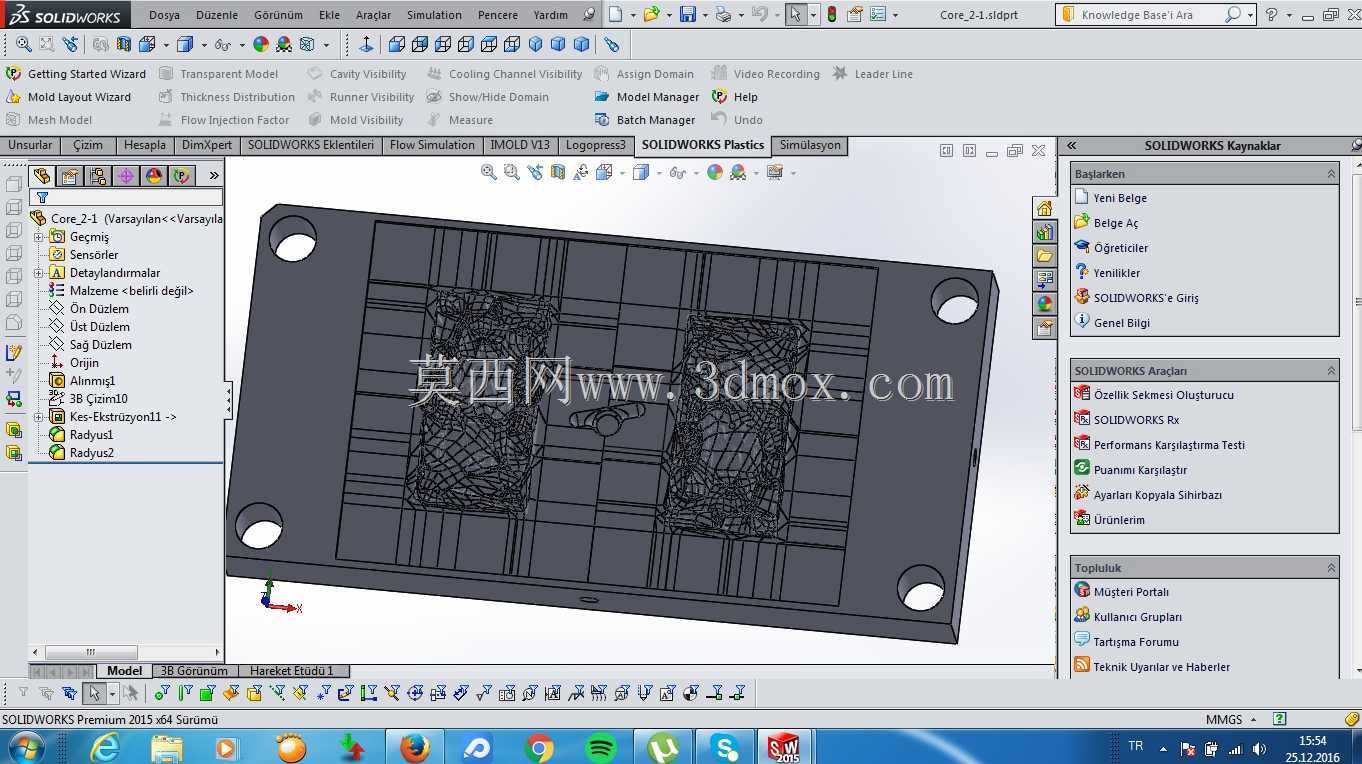

　　在细节结构处理上，分型面的选择顺着制件的最大轮廓线走，同时在分型面周边做了10毫米宽度的贴合封胶面，外围做了避空处理，减少合模时的贴合面积，降低飞边产生的概率，所有滑动配合的部件比如导柱、顶针、复位杆都做了表面氮化处理，提升长期往复运动的耐磨性能，延长模具的整体使用寿命，复位杆的端部做了弹簧预压结构，合模前顶针板就能提前复位，避免合模时顶针撞到型腔造成部件损坏。排气系统除了顶针间隙排气之外，在型腔的熔料最后填充位置还做了深度0.02毫米的排气槽，槽的末端做了扩孔引流，避免排气槽被飞边堵塞，确保高速填充时型腔内的空气能顺利排出，减少制件烧焦、缺胶的不良率。这套结构在设计时还预留了后续改款的调整空间，如果后续制件有局部结构微调，只需要更换对应的型腔镶件就能快速适配，不需要整套模架重做，降低后续产品迭代的模具改造成本，所有镶件的固定都采用挂台加螺丝的双重固定方式，避免注塑时反复受压力冲击导致镶件移位，影响制件尺寸精度。
