天文望远镜配套克雷福德调焦结构

　　在业余天文观测与小型科研级天文望远镜的配套结构中，调焦机构的精度直接决定了观测成像的清晰度与操作手感，克雷福德聚焦器是当前中小口径折射、反射式望远镜应用占比极高的调焦结构形式，区别于传统齿轮齿条调焦的间隙回程问题，这类结构依靠摩擦传动实现无空程的调焦动作，在高倍行星观测、深空天体摄影场景下的微调优势十分突出。这套聚焦器的主体采用同轴筒式布局，主镜筒连接端为标准圆柱接口，可适配不同口径的望远镜接环，安装时需保证调焦筒轴线与望远镜主光轴重合，同轴度公差需控制在0.02mm以内，避免调焦过程中出现光轴偏移导致的成像偏移问题。

　　结构上分为粗调与精调两个独立传动链路，粗调依靠摩擦轮与光滑调焦轴的面接触实现大行程快速对焦，转动阻尼可通过侧方的压紧调节结构调整，既保证调焦筒滑动顺畅无卡滞，又能在任意位置实现自锁，不会因为搭载目镜、相机等后端载荷出现滑移下沉。精调部分采用行星减速结构，以小直径的太阳轴作为输入，三个均布的大滚珠轴承作为行星轮嵌入内齿圈外壳内，实现1:11的减速比，转动微调旋钮时，调焦筒的进给量被等比例缩小，即使是高倍观测下极小的焦点偏移，也能通过微调旋钮精准控制，完全消除了传统调焦结构在高倍下微调过量的问题。

　　从安装边界来看，整个聚焦器的径向最大尺寸不超过连接镜筒外径的1.2倍，轴向行程预留了足够的后端设备安装空间，可兼容不同厚度的目镜、滤镜轮、天文相机等配件，调焦筒内壁做了消光螺纹处理，减少杂散光在筒内的反射，避免观测画面出现眩光影响成像对比度。结构设计上没有采用易磨损的铜质齿轮啮合结构，摩擦传动副的接触件选用耐磨且摩擦系数稳定的工程材质，长期使用不会出现齿面磨损导致的回程间隙增大问题，日常维护仅需定期清洁摩擦接触面的灰尘即可，无需加注润滑脂避免油脂沾附光学元件。

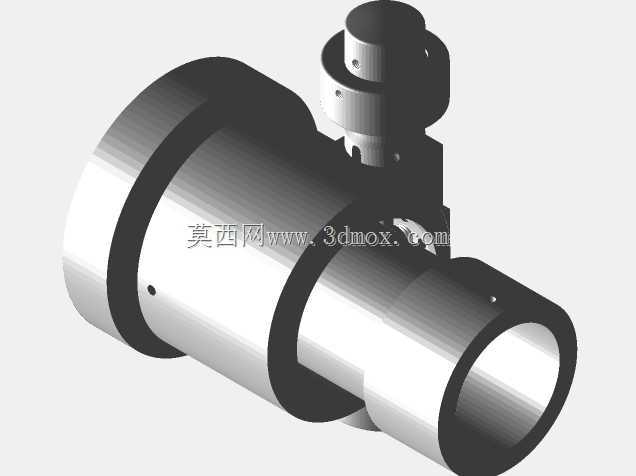

　　在实际观测场景中，无论是地面观测时快速切换不同倍率目镜的粗调对焦，还是深空摄影时长达数分钟曝光过程中的微量焦点修正，这套结构都能提供稳定顺滑的操作反馈，不会出现调焦动作的卡顿或跳变，对于天文爱好者自制望远镜、小型天文台配套设备改装来说，这类调焦结构的三维模型可直接用于结构适配校验，提前验证安装接口的匹配度、调焦行程是否满足所选后端设备的需求，避免加工装配后出现尺寸干涉、行程不足的问题。建模过程中还原了摩擦压紧机构的调节余量、行星轮的均布安装位置、调焦筒的导向限位结构，所有配合面的公差设定都符合实际机加工的工艺要求，可直接作为结构设计的参考原型，针对不同口径望远镜的适配需求，也可在原有结构基础上缩放连接接口尺寸，保留核心的摩擦传动与行星微调结构，快速衍生出适配不同设备的调焦器方案。
