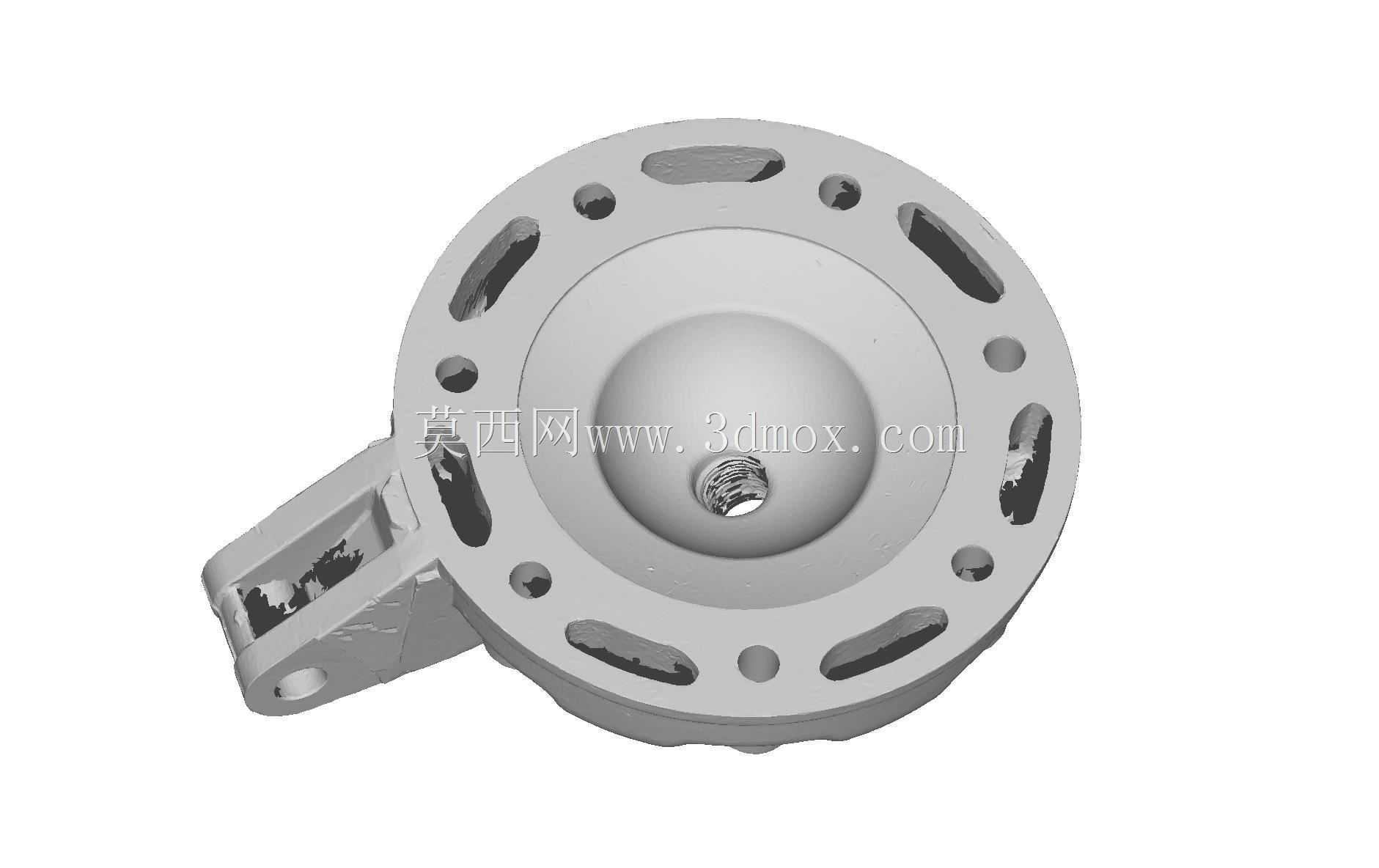

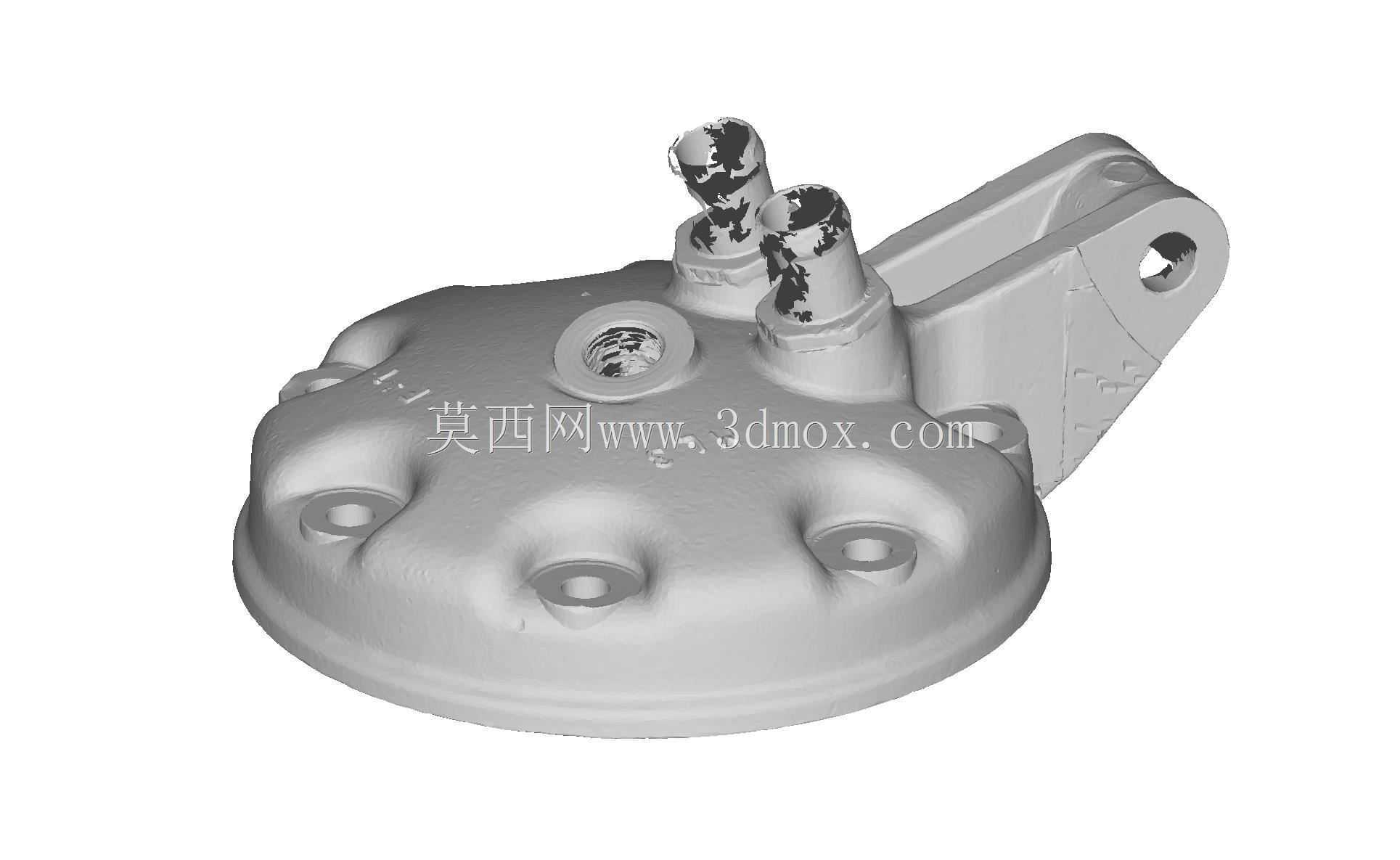

本田CR500越野摩托气缸盖三维扫描逆向件

　　这款气缸盖对应本田CR500二冲程越野摩托车的动力核心部件，是基于实车零件三维扫描获取的逆向建模成果，主要服务于越野摩托改装、老旧车型配件复刻、发动机性能升级等场景。在越野摩托赛事与民用越野玩车圈层里，CR500作为经典大排量二冲程车型，存量车龄普遍较长，原厂气缸盖配件供应缺口较大，不少玩车群体遇到缸盖开裂、散热片缺损、安装孔位滑牙等故障时，很难找到适配的全新原厂件，这类扫描逆向的三维数据就能为配件复刻、改装优化提供精准的几何基准。

　　从实际功能来看，二冲程发动机的气缸盖承担着燃烧室密封、散热导流、附件安装定位的核心作用，这款缸盖的燃烧室曲面弧度直接决定了发动机压缩比参数，直接影响动力输出特性与爆震阈值；顶部的两个管状接口分别对应冷却回路与通气管路的安装位，侧面延伸的带孔耳片是整车线束、护板的固定支点，端面的一圈沉孔是缸盖螺栓的安装位，孔位的同轴度、端面的平面度直接决定了缸垫密封性能，一旦加工偏差超过0.1mm就容易出现冲缸、漏气、冷却液渗漏等故障。

　　从逆向建模的设计思路来看，这份扫描数据保留了原厂件的全部几何特征，针对扫描过程中产生的点云噪点、缺损区域做了几何修复，同时适度精简了网格密度，在保证安装尺寸精度的前提下控制了数据体量，方便后续做参数化重构、改装改型。做逆向复刻的时候，首先要对齐缸盖与缸体结合的基准端面，以此为基准校准所有螺栓孔的位置度，再重构燃烧室的曲面轮廓，保证压缩比与原厂设计值偏差控制在合理区间，避免改装后出现动力异常、温度过高等问题。顶部的两个管路接口要保证圆柱度与安装台阶的深度尺寸，避免装配后出现管路密封不严、松脱的问题；侧面的安装耳片要还原加强筋的走向与厚度，保证安装固定后的结构强度，应对越野场景下的持续振动冲击。

　　从安装边界来看，这款缸盖的下端面是与气缸体配合的密封面，所有螺栓孔的分布圆直径、孔位角度都与CR500原厂气缸体完全匹配，不需要额外做转接加工就能直接适配；顶部的管路接口外径、安装台阶尺寸与原厂冷却管路、通气管路的卡箍适配范围一致，替换时可以直接沿用原厂管路与固定卡箍；侧面的安装耳片孔径、位置与原厂护板支架、线束固定点完全对齐，不会出现安装干涉。缸盖本体的散热鳍片轮廓、整体高度尺寸与原厂发动机舱的预留空间匹配，装配后不会与油箱、车架、护板等周边部件产生运动干涉，散热鳍片的间距、走向也保留了原厂的散热导流设计，能保证高负荷越野工况下的热量散发效率，避免长时间全油门行驶时出现缸头温度过高、动力衰减的问题。

　　对于从事越野摩托改装、配件复刻的结构工程师来说，这份扫描数据可以直接作为数控加工、3D打印砂型铸造的几何基准，不需要再对实车零件做反复测绘，能大幅缩短配件开发的周期；也可以在这个数据基础上做改型设计，比如调整燃烧室形状优化压缩比、加高散热鳍片提升散热能力、增加温度传感器安装位等，满足不同场景的改装需求。在逆向重构的过程中，需要重点关注密封面的平面度、螺栓孔的位置度、燃烧室曲面的轮廓度这几个核心形位公差，加工时要根据选用的材质（比如铸铝、铝合金锻造坯料）预留合理的加工余量，密封面做精铣处理保证平面度要求，管路接口与螺栓孔做倒角处理避免装配时割坏密封件、刮伤螺栓螺纹。
