1比4比例福克DR1轻型航模机架设计

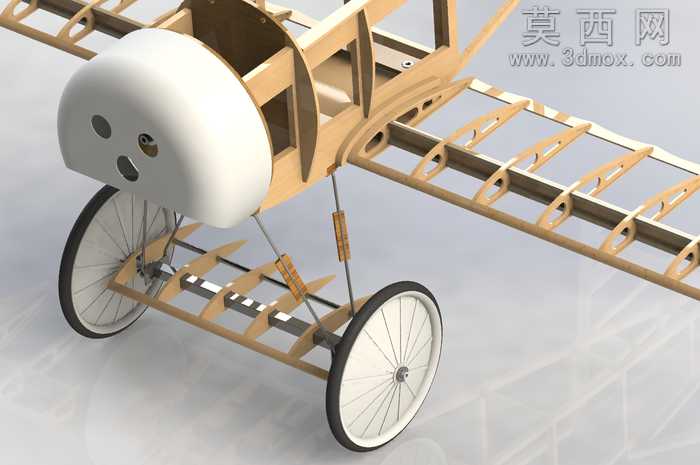

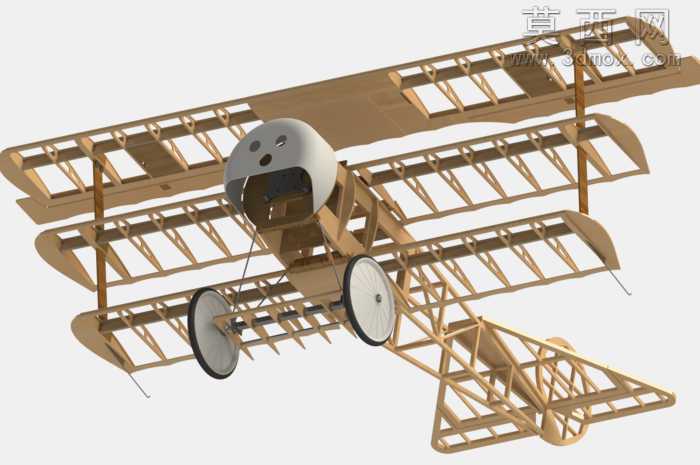

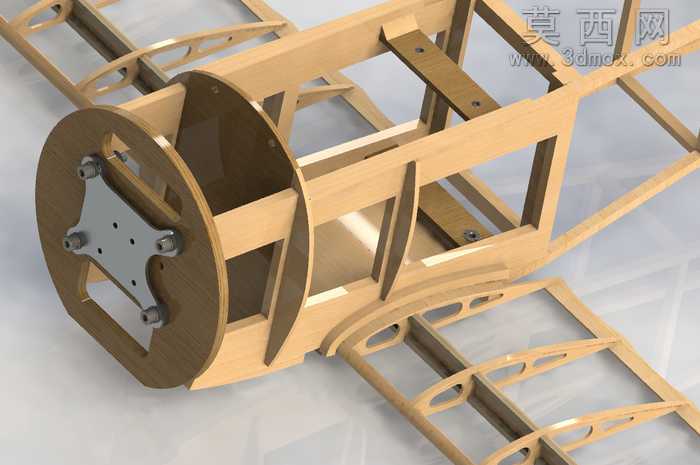

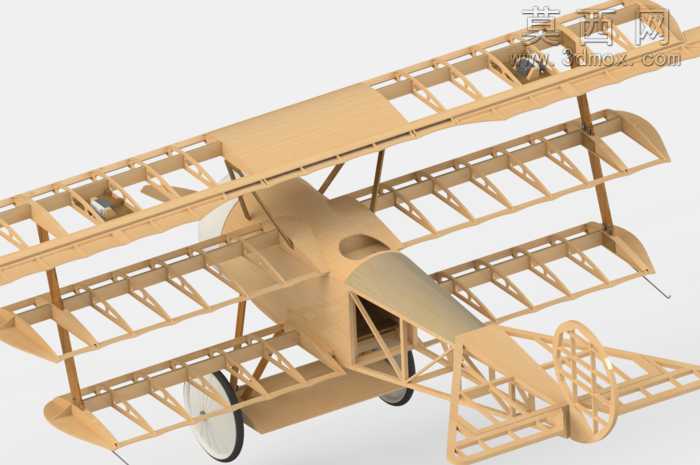

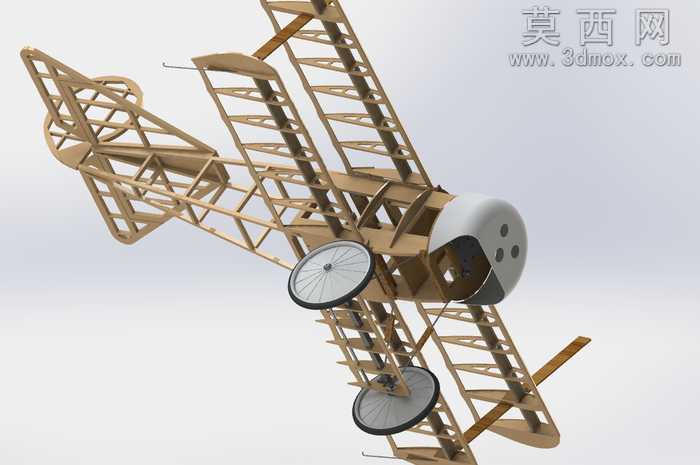

本作品为1:4比例复刻的福克DR1三翼机遥控航模机架结构三维设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，严格还原初代福克DR1三翼机的木质桁架式机身骨架特征，兼顾航模制作的轻量化与结构强度需求。建模过程中对机身承力纵梁、翼肋镂空减重结构、起落架安装位、机头整流罩固定座均做了适配遥控航模的结构优化，所有木质骨架零件均预留了标准航模配件的安装公差，方便后续爱好者采用激光切割轻木、椴木层板完成实体制作。渲染阶段采用哑光浅原木材质模拟轻木与航空层板的真实肌理，机头整流罩赋予哑光奶白色硬质塑料材质，起落架轮组还原了钢丝辐条加橡胶胎面的真实质感，场景采用柔和漫反射天光打光，清晰展现骨架内部的支撑结构与镂空翼肋的排布逻辑，所有零件的装配干涉均在建模阶段完成校验，不存在错位、穿模等结构问题。当前模型呈现的是未完成全机装配的机架主体状态，设计阶段预留了尾轮组件、油箱舱、动力电机、伺服舵机的对应安装位，机身前部预设适配小松G38航模发动机的安装固定孔位，机翼的翼肋采用连续等距镂空设计，在保证机翼蒙皮支撑强度的前提下最大限度降低结构重量，起落架采用弹性钢丝支撑结构，还原真机的减震逻辑同时适配航模起降的抗冲击需求。整个机架的结构设计完全遵循轻木航模的制作工艺，所有骨架构件均为平面切割即可加工的板件，无需复杂的曲面成型工序，降低爱好者的制作门槛，机头整流罩采用分体式设计，方便后续拆卸维护动力组件，机身纵梁与横向隔框的连接位均做了加强凸台设计，避免飞行过程中结构受力出现散架问题。
