F-15战斗机线框结构三维设计作品

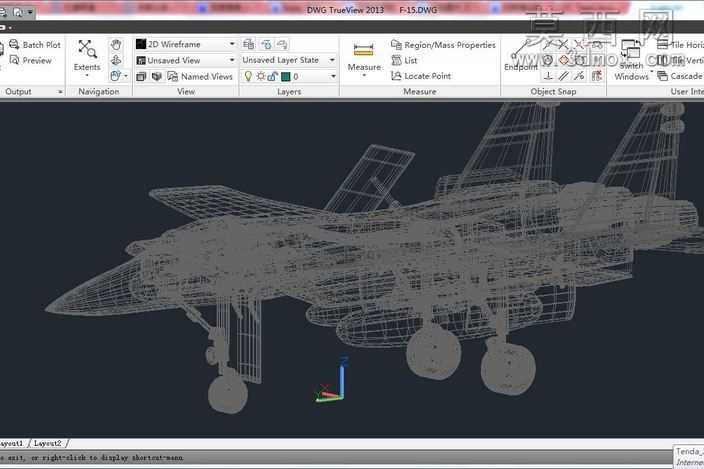

本作品为F-15战斗机的三维结构建模成果，建模过程依托专业三维设计环境完成，采用线框显示模式完整呈现战机的全机结构逻辑。建模初期以F-15的真实气动外形参数为设计依据，先勾勒机头尖锥的流线型轮廓，依次延伸出机身主体的纵向脊线，精准还原上单翼的后掠角度、水平尾翼与垂直尾翼的相对位置关系，确保整机气动外形的比例完全符合实机的设计特征。结构建模阶段，对机身内部的承力框架走线、机翼的翼梁与翼肋排布、起落架的收放机构连接逻辑都做了线框层级的还原，前起落架的转向结构、主起落架的减震支柱与轮胎轮廓、机腹挂载点的预留位置都通过线框线条清晰呈现，可直观观察到各部件之间的装配衔接关系。建模过程中严格遵循航空装备的结构设计逻辑，机身线条从机头到机尾保持流畅过渡，垂尾的后掠角度、平尾的安装位置都经过比例校准，避免出现外形失真问题；线框模式下可清晰看到每一条结构线的走向，既能够展示整机的外观轮廓，也能呈现内部结构的排布逻辑，可用于航空装备结构认知、战机外形设计参考等场景。材质设置上预留了蒙皮金属材质、座舱透明材质、起落架橡胶材质的参数接口，可快速切换实体渲染模式，呈现不同材质的视觉效果；渲染调试阶段可通过视图操作实现全角度旋转观察，检查机身对称度、部件相对位置的准确性，确保两侧机翼、尾翼的结构完全对称，起落架的安装位置符合整机的重心设计要求。整体建模过程兼顾外形还原度与结构准确性，线框展示形式能够清晰剥离外观蒙皮的遮挡，直观呈现战机的内部骨架结构与部件连接关系，为后续的结构分析、外观优化、渲染出图提供了完整的三维模型基础。
