45规格套筒扳手三维结构设计

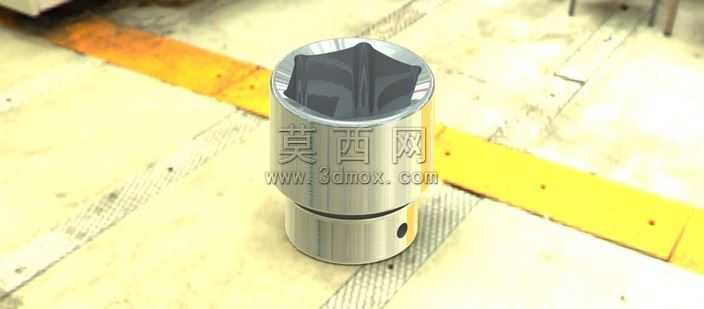

本作品为45规格套筒扳手的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械加工工艺逻辑，还原实物的每一处结构细节。首先从套筒的核心驱动结构入手，精准绘制内四方驱动孔的轮廓草图，通过拉伸凸台命令生成内孔基体，对内孔棱边做0.2mm的倒角处理，模拟实际产品的工艺倒角，避免应力集中的同时还原真实加工特征。套筒外圆部分采用两段式阶梯轴结构设计，上段为套筒工作主体，外径匹配45规格对应的标准尺寸，下段为对接驱动方的连接段，在连接段侧壁设计直径2mm的钢珠定位孔，通过拉伸切除命令生成通孔，孔口做0.1mm的圆角处理，还原钢珠卡装的结构细节。材质设置上，整体赋予镀铬合金钢材质，调整材质的反射率、粗糙度参数，模拟五金工具表面亮铬镀层的金属质感，对套筒上端的棱边做轻微的磨损做旧处理，让渲染效果更贴近真实车间使用的工具状态。渲染环节采用车间实景作为环境贴图，添加暖黄色的地面警示线作为场景元素，调整主光源角度为45度侧光，突出套筒表面的金属反光和结构层次感，辅助光补充暗部细节，避免内孔区域出现死黑，清晰展示内四方驱动结构的轮廓。设计过程中充分考虑套筒扳手的实际使用场景，所有尺寸均参照手动套筒扳手的国家标准设定，各段壁厚满足扭矩强度要求，定位孔的位置与通用棘轮扳手的驱动方尺寸匹配，确保模型可直接用于虚拟装配、工具场景搭建以及后续的工程图导出。模型的每一处特征都保留完整的建模历史，参数可编辑调整，能够快速修改为其他规格的套筒模型，具备良好的可复用性，整体建模逻辑清晰，结构还原度高，渲染效果真实，可用于机械教学演示、工具类产品展示、车间场景三维搭建等多种用途。
