工业级六角驱动套筒扳手结构设计

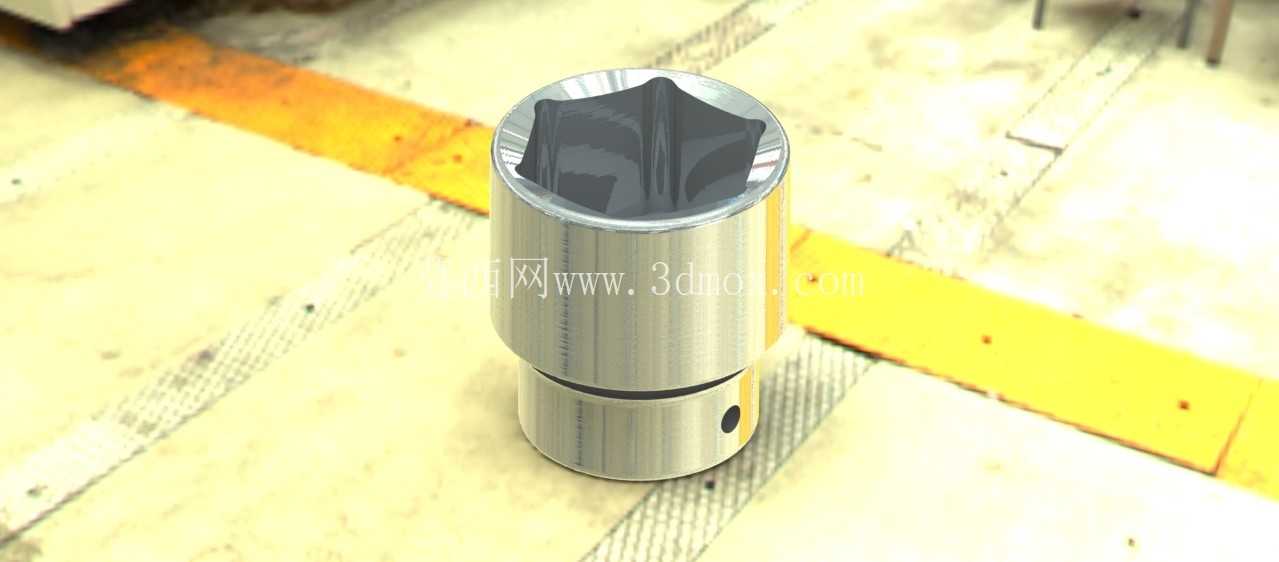

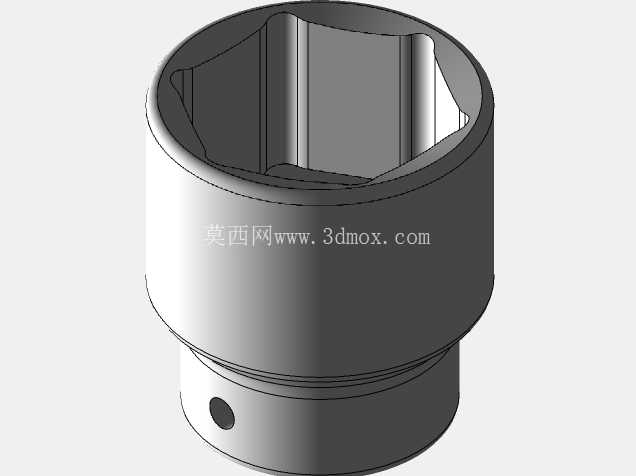

　　在设备装配、产线运维、机加工装夹以及重型机械检修场景中，套筒扳手是扭矩传递类工具里适配性最广的品类之一，区别于开口扳手、活动扳手的棱角接触受力形式，套筒类工具通过全周包裹紧固件六角头的方式传递扭矩，能最大程度避免螺栓棱边磨损打滑，尤其适合空间受限、紧固件埋入式安装、需要大扭矩锁紧的作业场景。这款六角驱动套筒的整体结构采用两段式同轴设计，上部为标准六角驱动内孔，孔壁做了等壁厚强化处理，内六角的六个受力面均做了微小的拔模斜度处理，既方便快速套入螺栓头，也能在承受大扭矩时让应力沿接触面均匀分散，避免局部应力集中导致的套筒开裂或者螺栓棱角崩损。

　　下部为驱动连接端，侧壁预留的径向定位孔是为了匹配棘轮手柄、加长接杆或者扭矩扳手的弹珠锁止结构，安装时对准接杆的弹珠卡入定位孔，就能实现套筒与驱动杆的可靠连接，作业过程中不会出现套筒脱落的问题，哪怕是在仰角作业、深孔位置拧紧紧固件的场景下，锁止结构也能保证操作稳定性。从设计思路来看，这款套筒没有做多余的外观修饰，所有结构特征都服务于扭矩传递与安装适配性：外圆柱面采用直筒等径设计，表面做了防锈镀层处理，既可以在常规机加工车间的油污环境下长期使用不生锈，光滑的外圆也能避免在狭窄空间内剐蹭周边零部件，不会因为套筒外轮廓的凸起卡滞在设备缝隙里。

　　两段筒体之间的退刀槽结构并非工艺冗余，这个环形槽一方面是加工时的刀具退刀位，能保证上下两段圆柱的同轴度公差控制在合理范围内，另一方面也能在套筒承受冲击扭矩时起到应力释放的作用，避免应力在两段筒体的衔接位置集中，延长工具的使用寿命。在实际选型适配时，需要注意套筒的驱动方孔尺寸与所配合的驱动工具匹配，上部内六角的对边尺寸要完全对应目标螺栓的六角头规格，不能出现大套筒拧小螺栓的情况，否则会因为间隙过大导致螺栓棱角被磨圆；安装边界上，这款套筒的整体外径比内六角对边尺寸大出固定的壁厚值，在设计深孔位置的紧固件安装位时，需要预留出比套筒外径大2mm以上的操作空间，同时要根据螺栓的长度预留足够的套筒轴向进给空间，避免出现套筒能套入螺栓但没有转动空间的问题。

　　在产线批量装配场景中，这类套筒还可以配套在定扭气动工具上使用，此时套筒的壁厚强度、内六角的形位公差就显得尤为重要，如果内六角的同轴度偏差过大，高速转动时会出现明显的抖动，不仅会影响螺栓锁紧扭矩的精度，长期使用还会磨损气动工具的输出轴。日常运维场景中，这类套筒常被放在机修班组的工具柜内，搭配不同长度的接杆、万向接头使用，可以覆盖设备内部不同深度、不同角度的紧固件拆装需求，比如设备护板的埋入式螺栓、电机底座的固定螺栓、传动机构的锁紧螺母等位置，都需要这类全包裹式的套筒来操作，相比开口扳手能施加更大的锁紧扭矩，也不会因为施力角度偏差滑脱伤人。从结构强度设计来看，套筒的壁厚取值是经过扭矩校核的，既不会因为壁厚过大导致整体外径过大，无法伸入狭窄的安装空间，也不会因为壁厚过薄导致承受额定扭矩时出现筒壁开裂、内六角变形的问题，内六角的棱角位置做了微小的圆角过渡，避免热处理时棱角位置出现应力裂纹，同时也能减少套入螺栓头时的棱角磕碰损伤。
