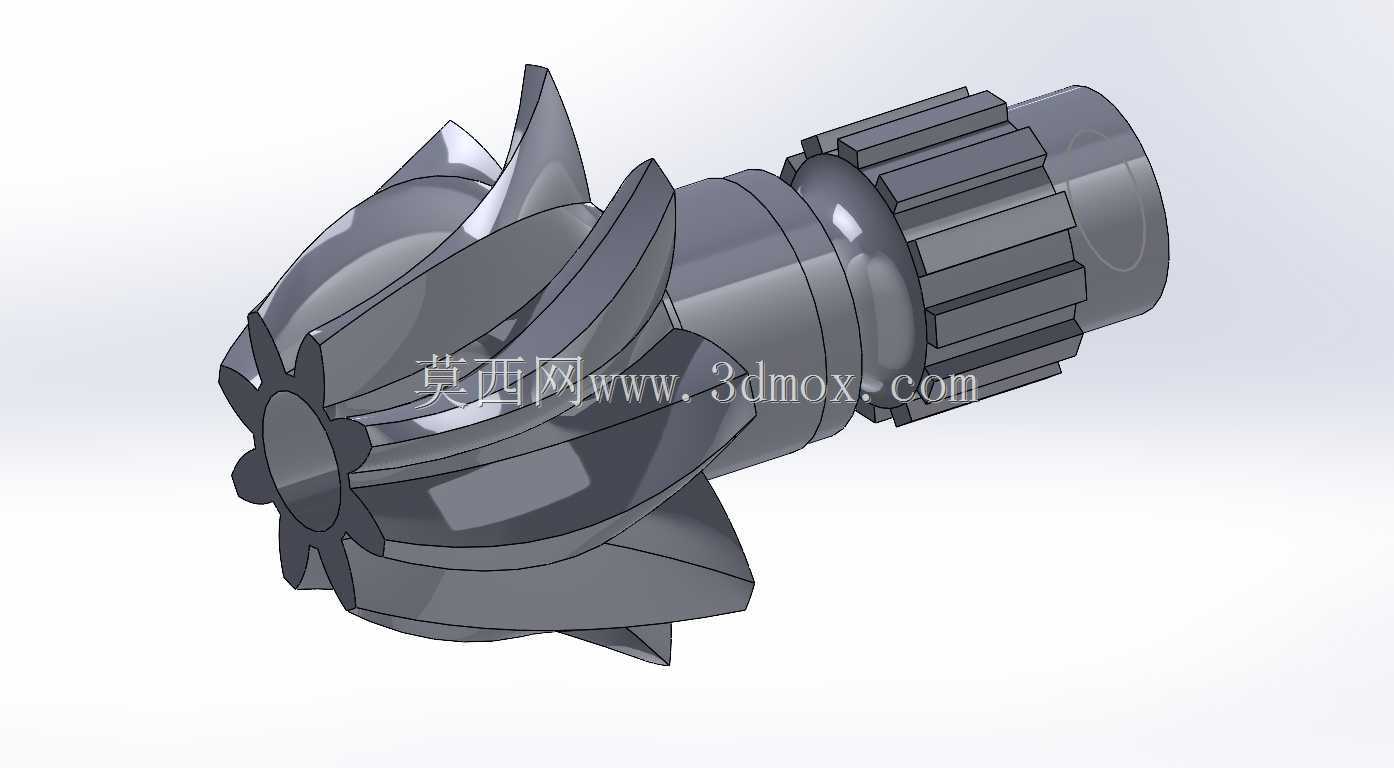

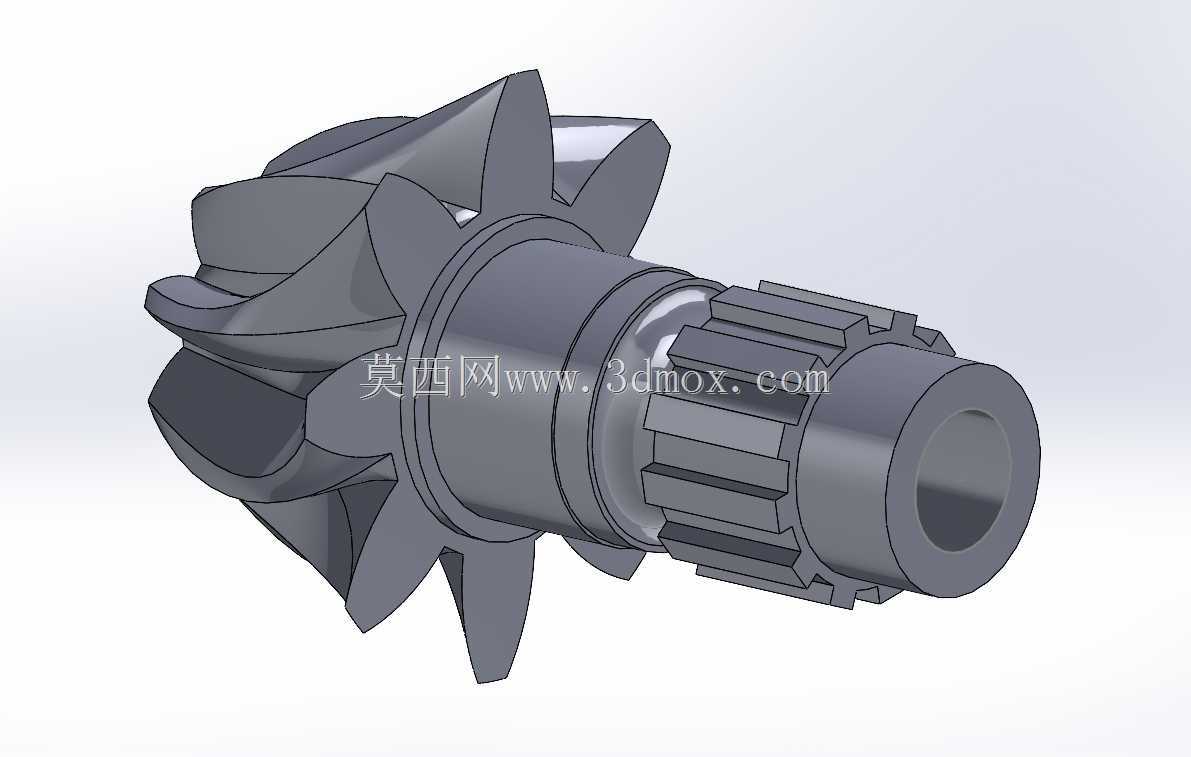

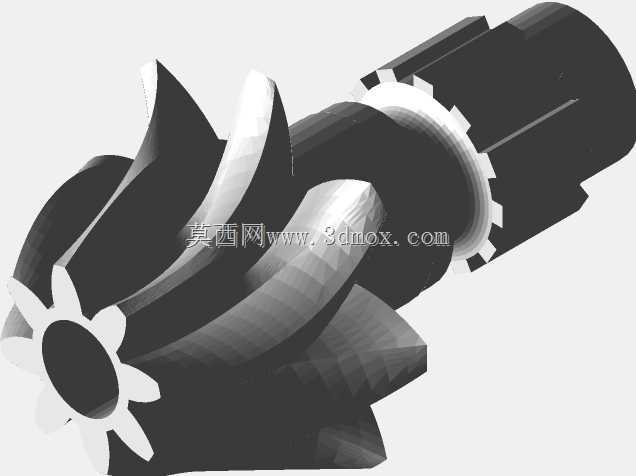

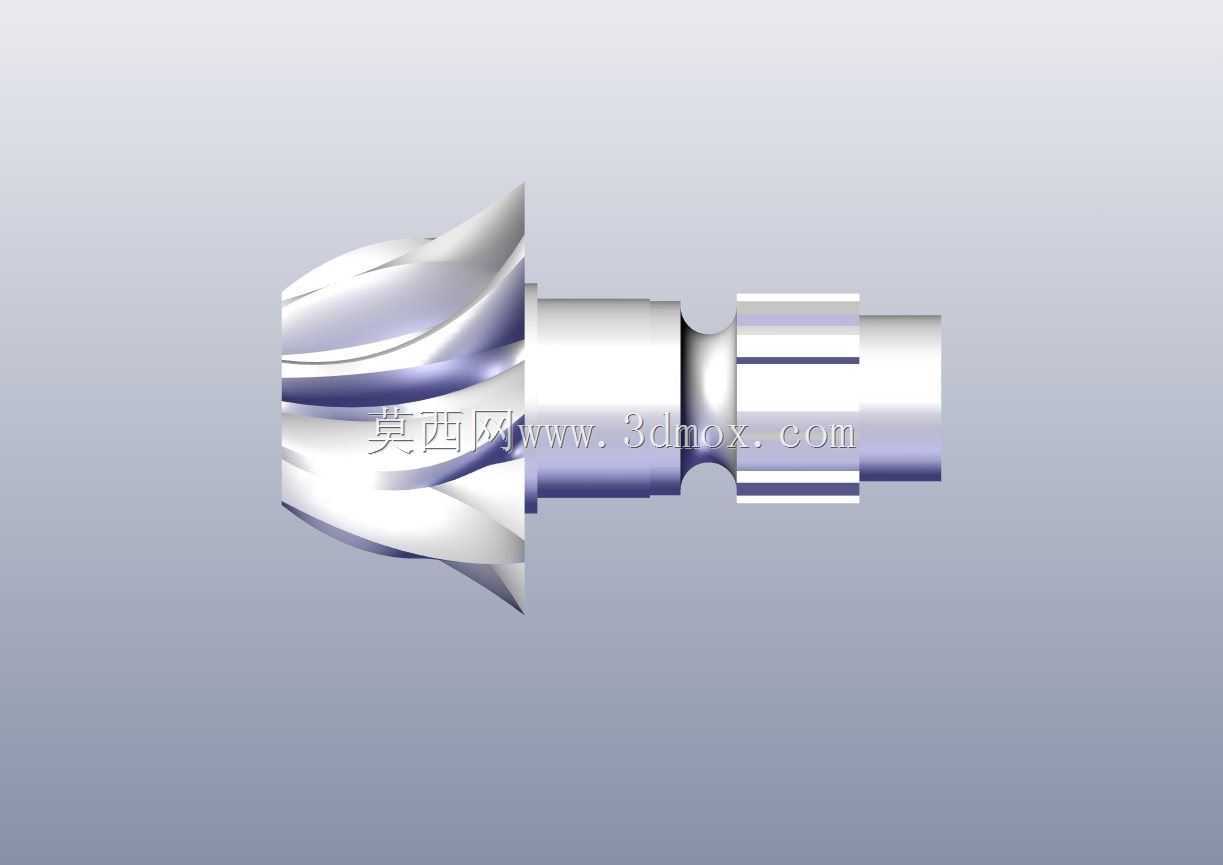

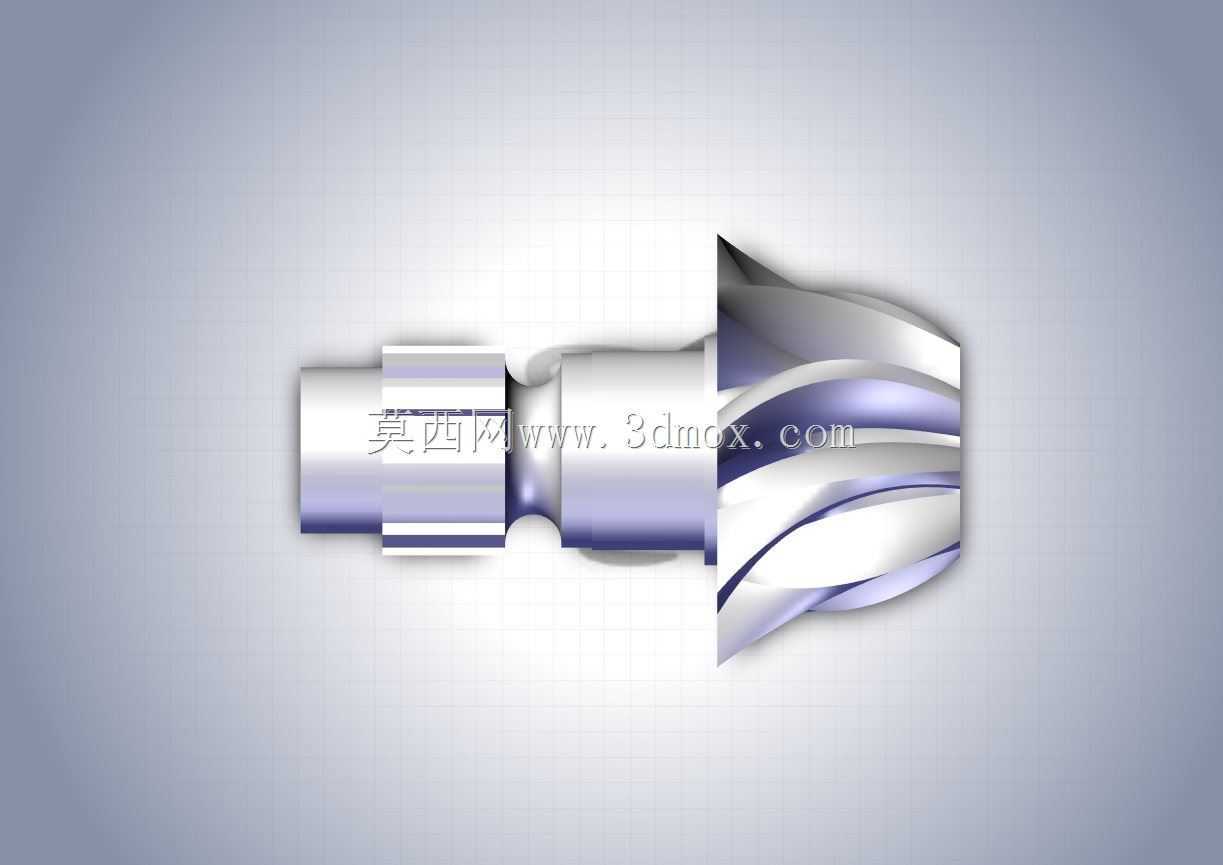

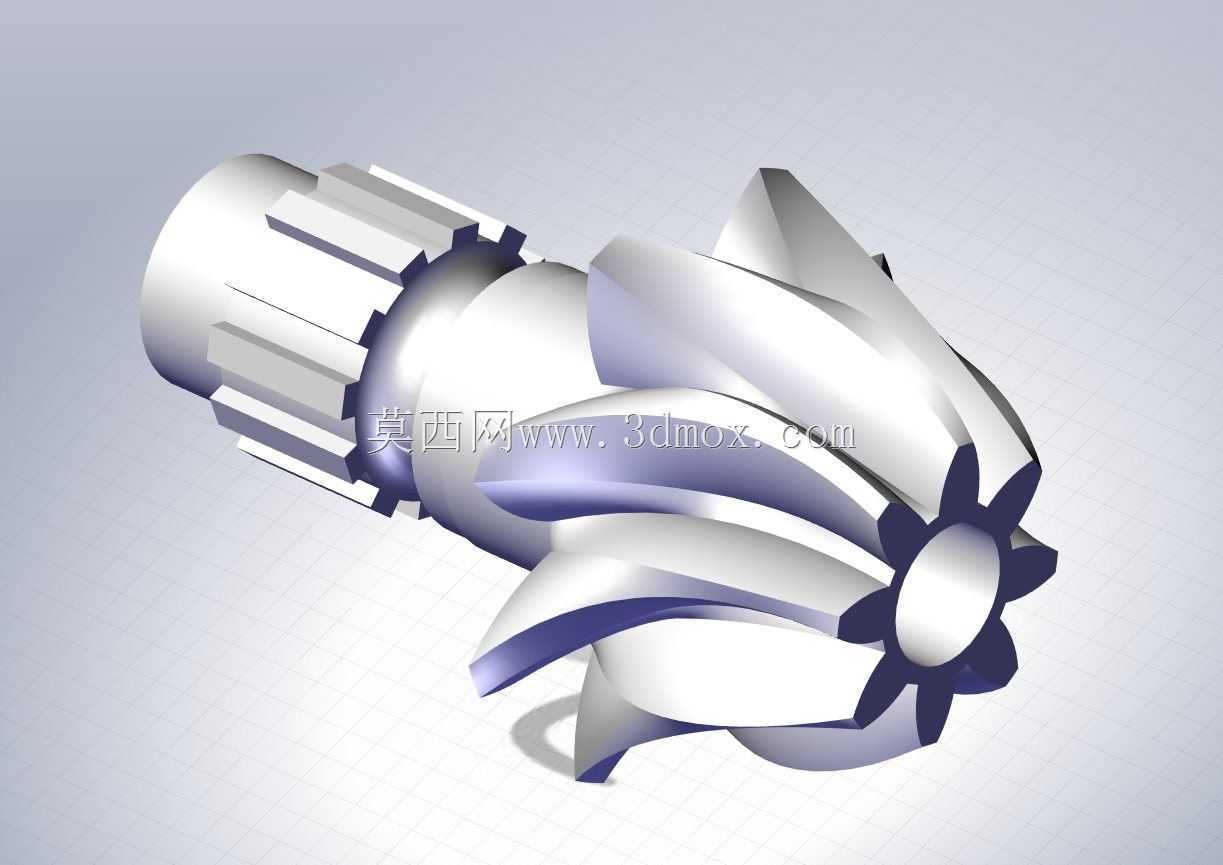

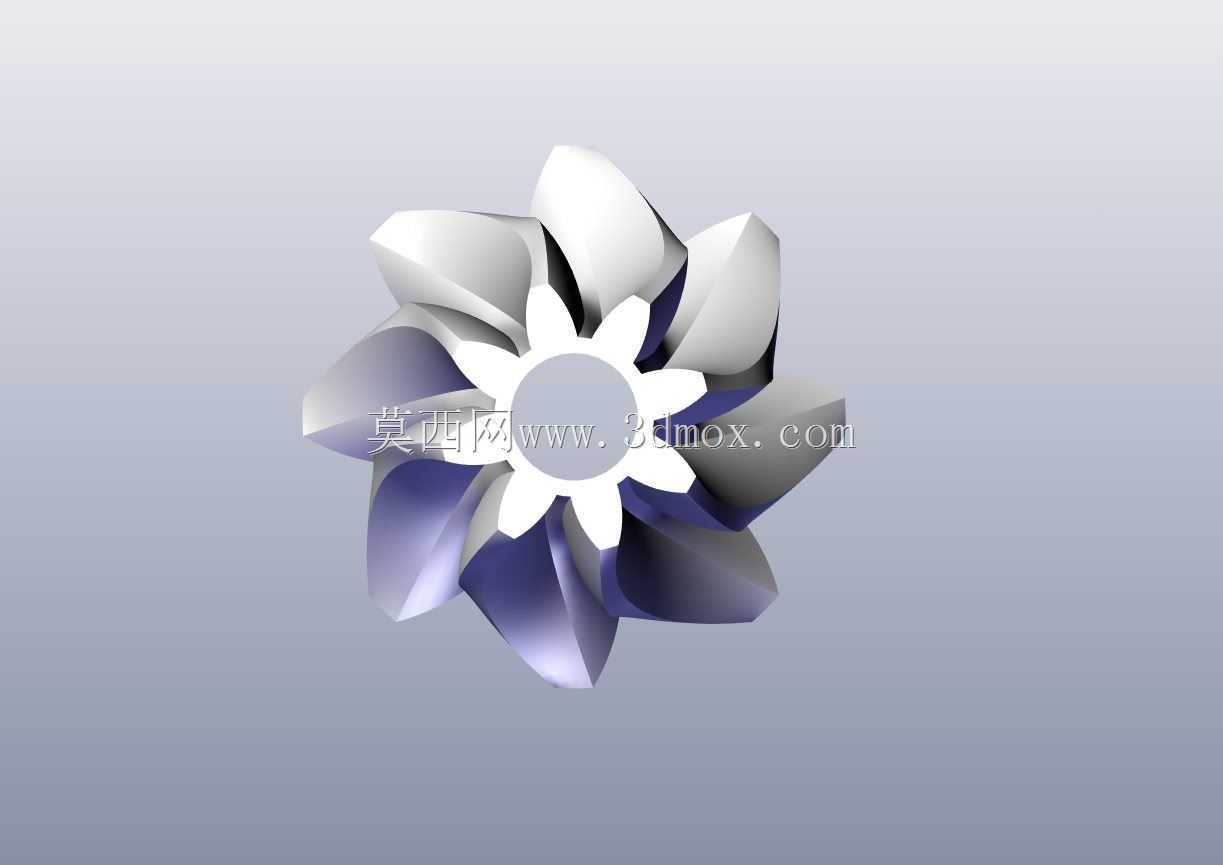

螺旋齿锥齿轮传动构件三维结构

　　螺旋锥齿轮作为相交轴传动场景中的核心承载构件，常被布置在差速器、机床主轴分度机构、航空附件传动箱、重载工程机械驱动桥等需要改变动力传递方向的位置，相比直齿锥齿轮，其啮合过程的重叠系数更高，传动过程中不会出现直齿锥齿轮那种整齿突然进入、退出啮合的冲击感，能在高速重载工况下保持更低的运行噪音与更平稳的扭矩输出。从实际设计逻辑来看，这类螺旋锥齿轮的齿向曲线并非简单的斜向直线，而是沿着节锥面的母线方向做螺旋角渐变设计，齿形从大端到小端的模数、齿厚、齿高都呈现连续变化的锥度特征，建模过程中需要先确定分锥角、齿顶锥角、齿根锥角三个核心锥面参数，再结合螺旋角、压力角、齿数、变位系数等齿形参数，通过扫描切除或者专用齿轮插件生成齿槽特征，同时要保证相邻轮齿之间的齿距误差控制在传动精度要求范围内，避免装配后出现卡滞、偏磨问题。

　　这个构件的一端集成了花键连接结构，用于和传动轴做周向固定，传递扭矩时可以通过花键的多齿接触分散接触应力，相比单键连接能承受更大的冲击载荷，安装时需要保证齿轮的节锥顶点与配对锥齿轮的节锥顶点完全重合，否则会出现齿面接触区偏移，要么只在齿的大端接触造成局部应力集中断齿，要么只在小端接触导致接触面积不足、早期磨损。从安装边界来看，这类锥齿轮的轴向定位通常依靠轴肩与锁紧螺母配合，装配时需要调整垫片厚度来保证合适的齿侧间隙，间隙过大会导致传动回程误差增大、换向冲击明显，间隙过小则会出现润滑脂无法进入啮合面、齿面干摩擦烧蚀的问题。

　　在实际工况应用中，螺旋锥齿轮的啮合齿面会持续承受交变接触应力与弯曲应力，所以设计时齿根部分会做圆弧过渡处理，避免应力集中，同时齿面通常会做渗碳淬火处理提升表面硬度，芯部保持足够韧性来抵御冲击载荷。不同于直齿锥齿轮只能用于低速传动的局限，螺旋锥齿轮可以适配线速度更高的传动场景，比如汽车驱动桥的主减速器就普遍采用这类结构，能够在传递大扭矩的同时，把动力从纵向传动轴转换为横向半轴的输出，满足车轮的驱动需求；在机床分度头的传动链中，这类螺旋锥齿轮可以保证分度传动的平稳性，减少分度误差，提升零件加工的精度；在直升机的尾传动系统中，轻量化的螺旋锥齿轮组件能够在有限的空间内实现动力的转角传递，同时控制整体重量，满足航空装备的减重需求。

　　建模过程中需要注意，轮齿的螺旋方向要和配对齿轮做对应设计，保证啮合时两齿轮的轴向力方向指向各自的定位支撑面，避免运转过程中齿轮出现轴向窜动导致啮合失效；齿轮大端的齿顶圆、小端的齿根圆尺寸要严格匹配安装腔体内的避让空间，防止运转时轮齿和周边的壳体、紧固件发生运动干涉；端部的花键参数要和配合轴的花键参数保持一致，包括齿数、模数、压力角、变位量以及花键的有效配合长度，保证装配后花键的接触长度满足扭矩传递要求，不会出现花键压溃、打滑的问题。日常设备维护中，这类锥齿轮的啮合接触区是检查重点，通常会在齿面涂抹红丹粉后转动齿轮，观察齿面的接触印痕位置，正常的接触印痕应该位于齿面中部，沿齿长方向和齿高方向都占据合适的比例，如果印痕位置偏移就需要及时调整轴承预紧度或者安装垫片厚度，避免齿面异常磨损导致传动失效。
