模数1冠齿与直齿配对传动件结构设计

　　在小型精密传动机构的开发场景中，这类模数1的冠齿与直齿配对结构，常被用于需要轴线垂直交错的小空间传动布局，常见于小型桌面教具、精密仪器进给机构、微型传动演示装置这类对安装空间有严格限制的设备里。不同于常规平行轴传动的圆柱齿轮副，冠齿轮的轮齿分布在端面的环形区域，能够以极小的轴向占用空间实现90度方向的动力换向，不需要额外加装锥齿轮副所需的复杂支撑座，能大幅压缩整体传动模块的体积。

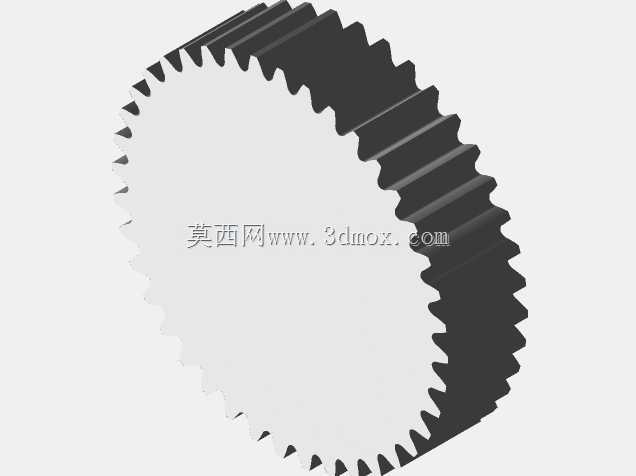

　　从功能特性来看，这套配对齿轮里的冠齿轮齿数为42，配对小齿轮齿数为40，传动比接近1:1.05，属于微增速的传动配比，适合对传动比精度要求不极端严苛、但需要平稳换向传递小扭矩的工况。小齿轮采用标准直齿圆柱齿轮结构，没有特殊修形或异形几何结构，齿宽尺寸为10mm，这种设计的优势在于加工门槛低，不管是3D打印快速打样验证，还是后续开模做小批量注塑生产，都能以较低的成本实现，不需要定制特殊的成型刀具。冠齿轮的外侧直径为52mm，这个尺寸边界决定了整套传动副的径向安装空间不能小于55mm，预留出3mm左右的装配间隙即可避免轮齿与周边结构件发生运动干涉。

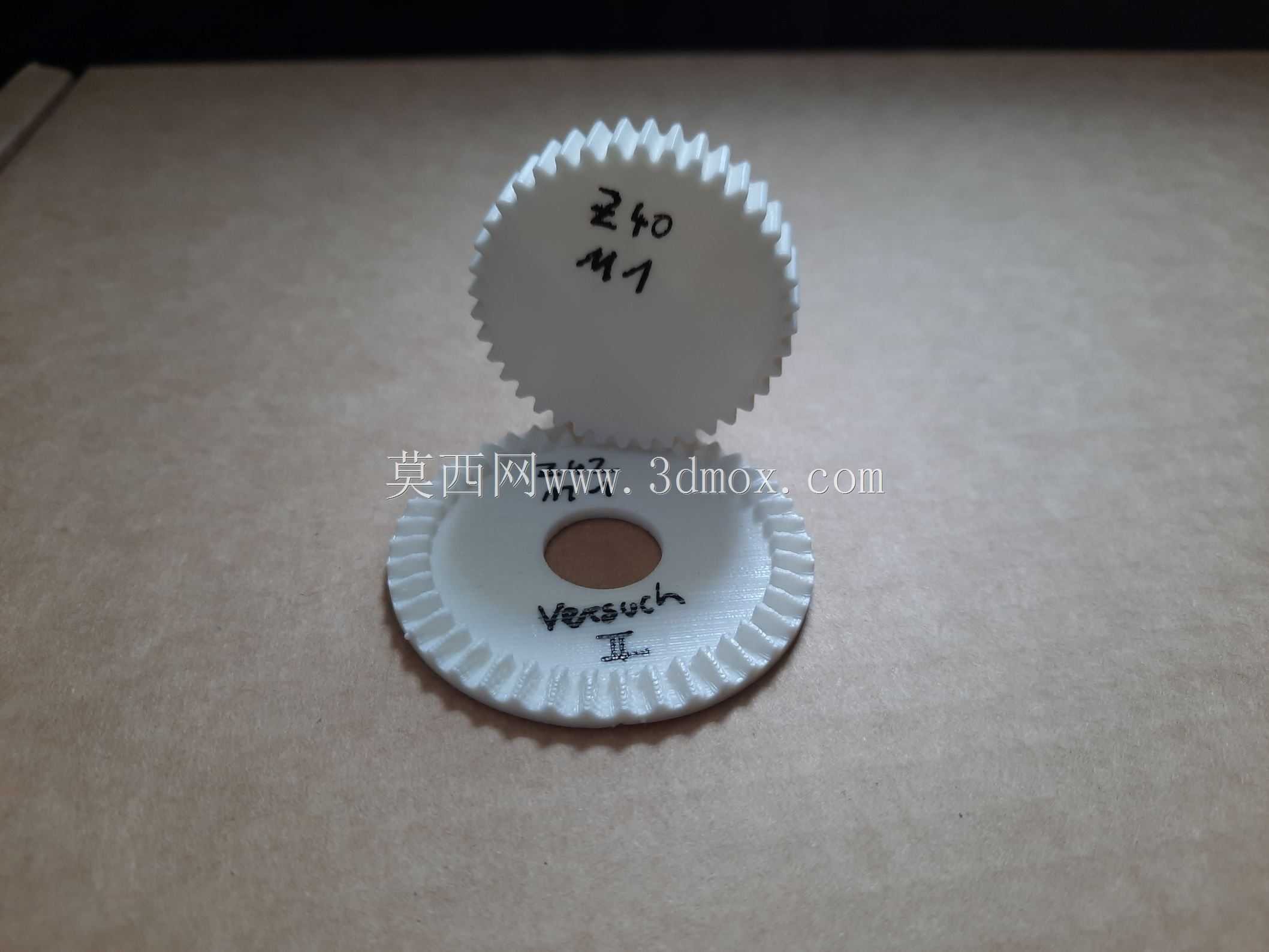

　　设计这类配对齿轮的时候，首先要考虑的是啮合间隙的控制，因为冠齿轮的齿形是沿端面径向分布的，和直齿圆柱齿轮啮合时，齿面的接触轨迹和常规锥齿轮有明显区别，建模时需要严格对齐两个齿轮的分度圆位置，冠齿轮的分度锥面要和小齿轮的分度圆柱保持相切，才能保证轮齿啮合时没有卡滞、传动空程控制在合理范围内。很多新手在做这类结构建模时容易忽略安装距的校核，要么把两个齿轮的中心距设得太小导致轮齿挤压过紧，转动时阻力过大甚至出现咬死的情况，要么中心距太大导致啮合齿面接触面积不足，传递稍大扭矩就会出现跳齿、滑齿的问题。

　　实际应用中，这套齿轮副对安装座的形位公差有一定要求，两个齿轮的轴线垂直度误差需要控制在0.1mm以内，否则会出现轮齿单侧受力磨损过快的问题，长期运行后会产生明显的传动噪音和回程间隙。因为模数只有1，轮齿本身的齿厚比较薄，所以这套结构只适合传递0.5N·m以下的小扭矩，不适合用在重载传动的场景里，如果要提升负载能力，就需要对应调整模数、增加齿宽，同时对齿面做强化处理。

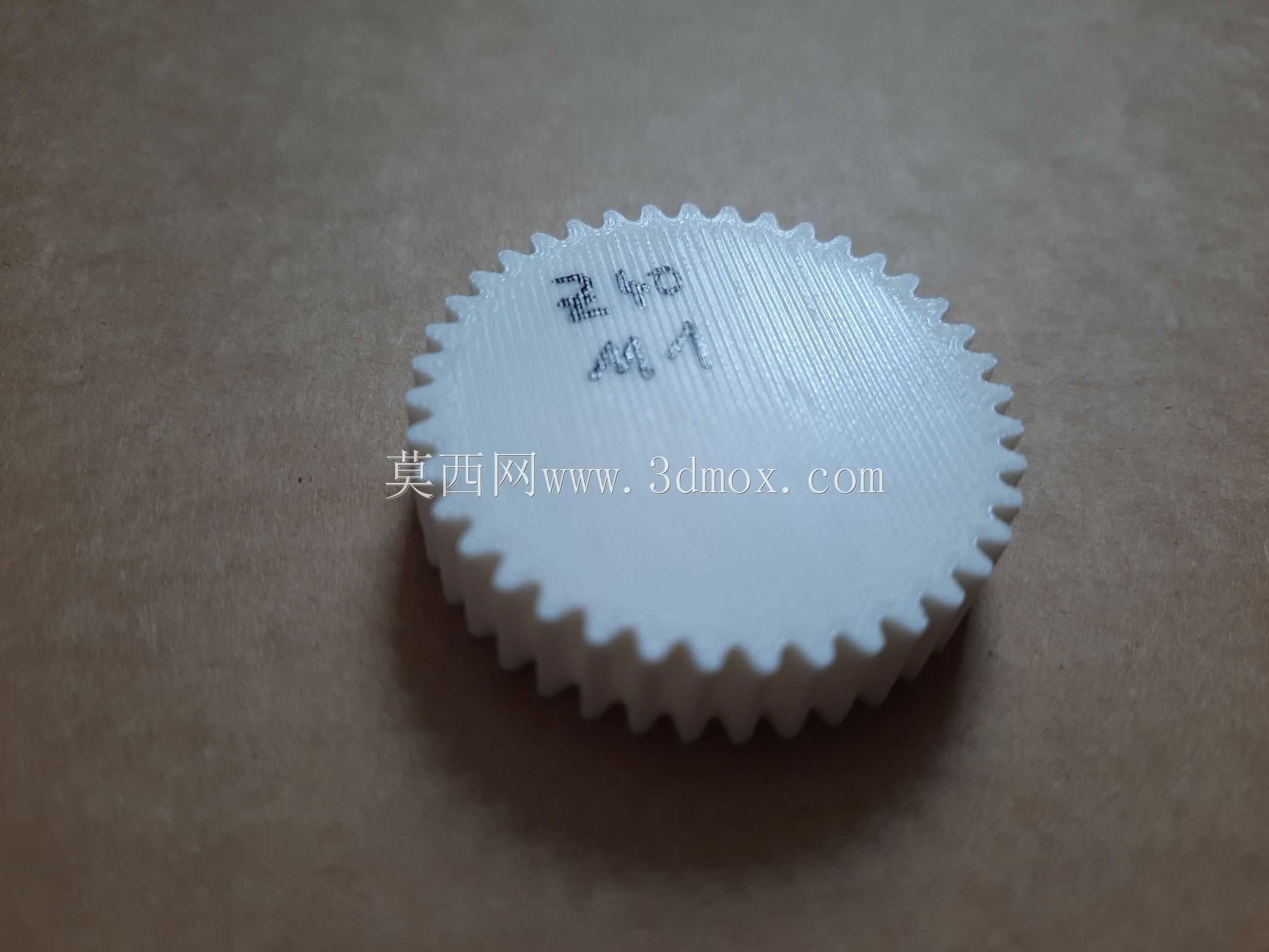

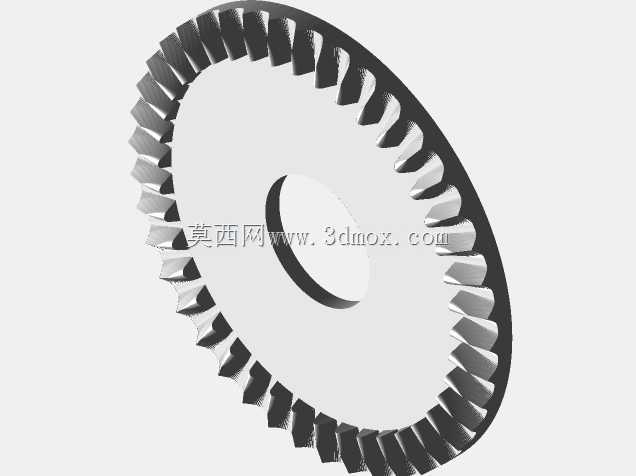

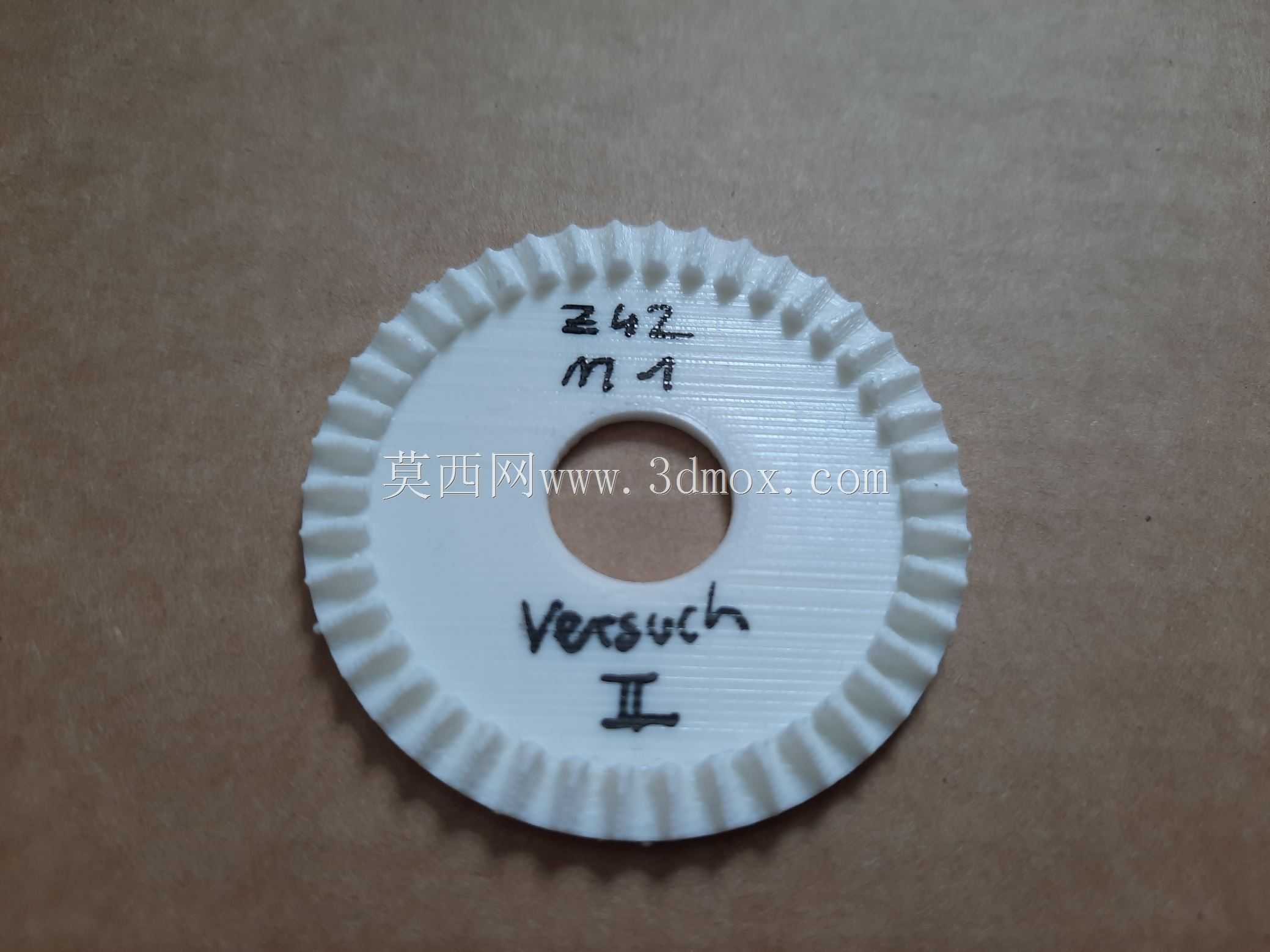

　　从安装边界来看，小齿轮因为是标准直齿结构，轴孔可以根据实际安装需求设计成不同直径的通孔或者带键槽的结构，不需要额外调整齿形参数，适配性很强；冠齿轮的中心区域可以预留安装固定的结构位，因为轮齿都分布在外圈的环形端面上，中心区域的空间不会影响轮齿啮合，不管是用螺丝锁固在转轴上，还是直接做一体的轴套结构，都有足够的设计余量。在做三维建模的时候，需要特别注意冠齿轮的齿向角度，要和配对小齿轮的压力角保持一致，标准20度压力角的情况下，齿形的渐开线轮廓要做连续顺滑的过渡，避免出现齿面棱角导致啮合卡顿。很多3D打印制作这类齿轮的时候，会因为层纹导致齿面粗糙度不够，这时候在建模时可以预留0.1-0.2mm的啮合间隙，抵消打印过程中的层厚误差和材料收缩带来的尺寸偏差，保证打印完成后不需要额外打磨就能顺畅转动。

　　这类冠齿传动结构相比传统的锥齿轮换向结构，最大的优势就是零件加工难度低，尤其是在小模数的应用场景下，锥齿轮的齿形加工需要专用的铣齿设备，小批量打样的成本很高，而这种冠齿轮加标准直齿轮的组合，直齿轮可以直接采购标准件，只需要加工冠齿轮一个异形件，就能实现垂直轴的动力传递，能大幅缩短样机开发的周期，降低前期验证的成本。在小型自动化设备的送料机构、桌面级演示装置的传动模块、甚至是一些精密玩具的传动结构里，这种设计都有很广泛的应用空间，只要控制好安装精度和啮合间隙，就能实现平稳、低噪音的换向传动，完全能满足小扭矩工况下的使用需求。
