Ender3v2打印机左侧屏幕移位安装支架

　　桌面级FDM3D打印机的原厂屏幕布局多设置在机身右侧，实际车间、工作室多设备并排摆放的场景下，右侧操作会受相邻设备、走线架、物料堆放的遮挡，操作人员需要侧身探身才能完成参数调整、打印启停、进度查看等操作，长时间作业下易产生操作疲劳，也容易误碰机身右侧的送料管路、加热端走线，带来不必要的设备故障风险。这款侧装支架的核心作用，就是将Ender3v2机型的原厂操作屏幕从机身右侧移位至左侧，适配多数用户左手操作、或是设备靠左摆放的工位布局，让操作人员站在设备左侧即可完成全部屏幕交互，无需侧身避让周边障碍物。

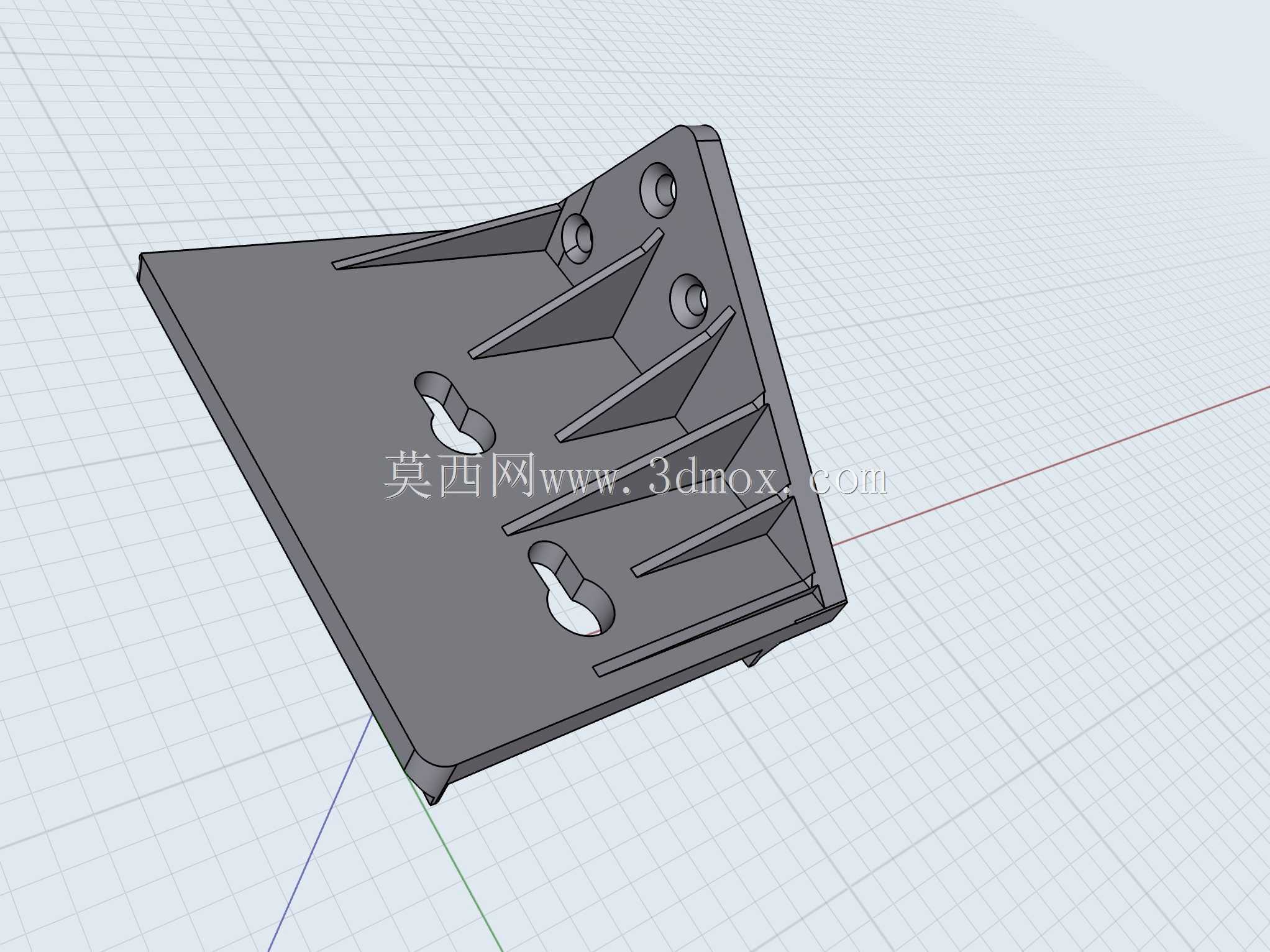

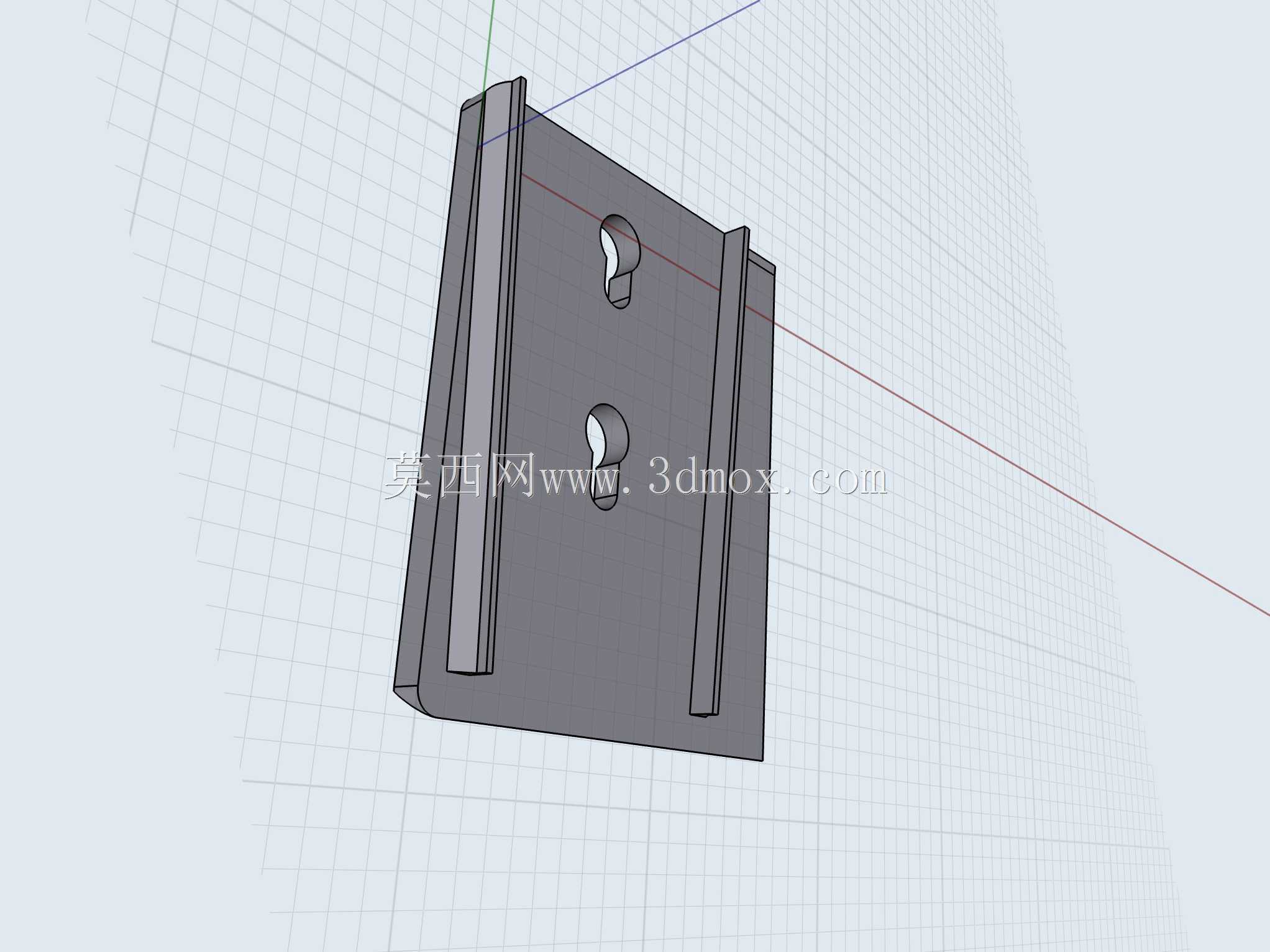

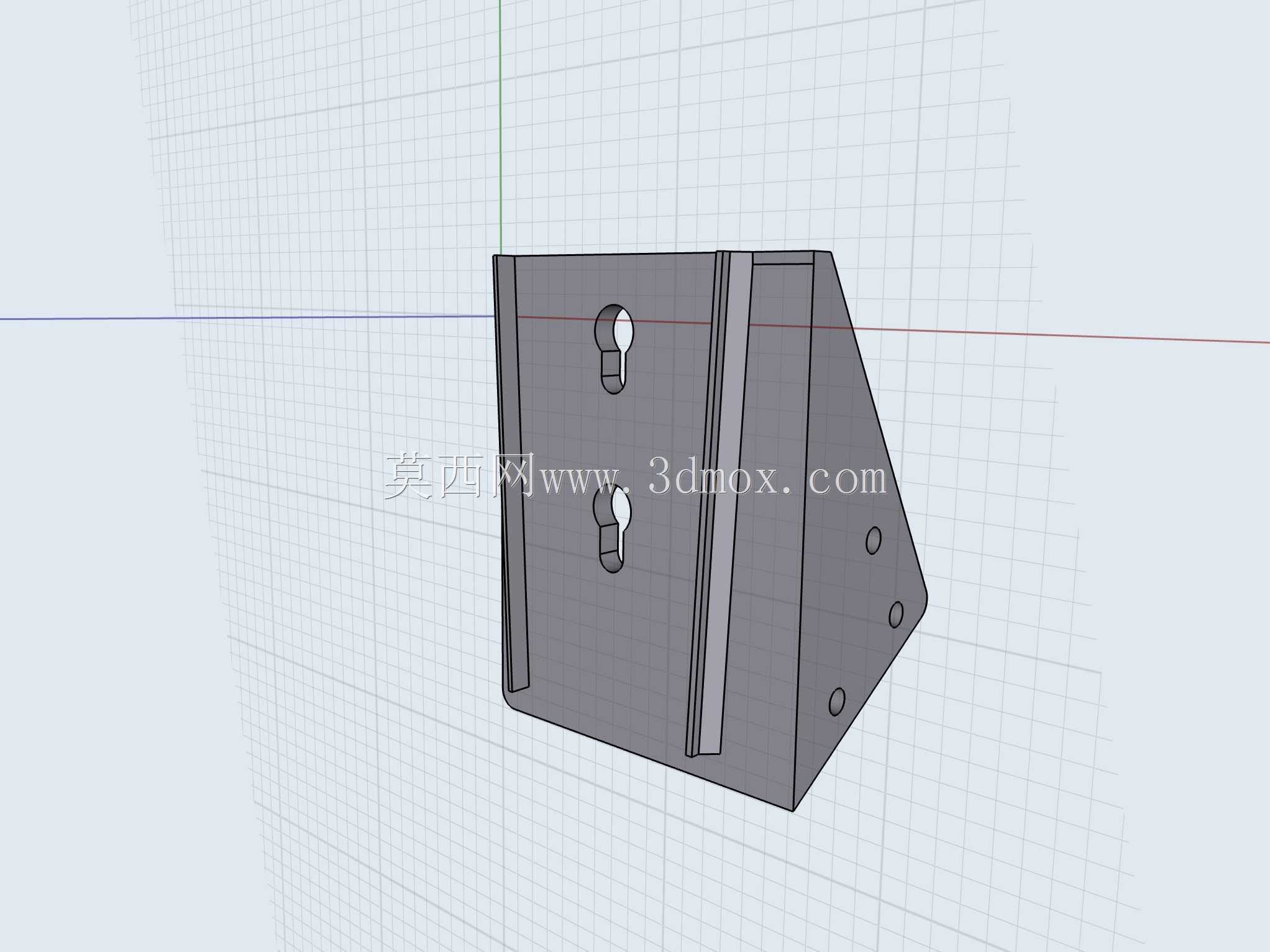

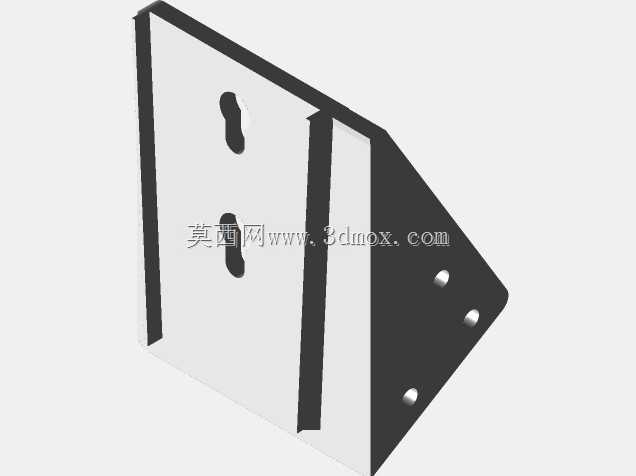

　　从结构设计来看，支架采用直角三角支撑的整体构型，竖直立面为屏幕安装面，开设两个与原厂屏幕挂装孔位完全匹配的钥匙孔型挂槽，无需对原厂屏幕做任何打孔、裁切改装，只需将屏幕背部的挂扣对准挂槽推入即可完成固定，挂槽的上下宽度差经过适配，挂装后屏幕不会因设备运行的振动产生松脱、滑落。倾斜的支撑肋板连接竖直安装面与机身固定面，形成稳定的三角受力结构，即便操作人员按压屏幕进行触控操作（改装触控屏的场景下），支架也不会产生明显形变，保证操作手感的稳定性。机身固定面开设三个沉头安装孔，孔位间距匹配Ender3v2机身左侧铝型材的槽道间距，可直接使用原厂型材螺母配合M3螺丝完成固定，无需额外在型材上打孔，也不会破坏机身原有结构强度，安装后支架与型材立面完全贴合，无突出的棱角，避免操作人员走动时剐蹭受伤。

　　安装边界方面，支架竖直安装面的尺寸完全匹配原厂屏幕的背部安装区域，屏幕挂装后不会超出支架上下边缘，不会与机身左侧的Z轴丝杆、同步带运动路径产生干涉，屏幕移位后，其接线可沿机身左侧铝型材槽道走线，配合理线夹固定后，不会与X轴运动的打印头组件产生剐蹭，也不会影响打印平台的最大成型行程，不会压缩设备原有的打印尺寸空间。支架的倾斜角度经过反复调整，屏幕安装后朝向操作人员站立的方向形成15度左右的仰角，符合站立操作时的人眼视线角度，无需低头弯腰即可清晰查看屏幕上的参数信息，相比原厂垂直安装的屏幕，长时间查看的视觉疲劳度明显降低。

　　实际应用场景中，除了常规的单设备工位摆放，多台Ender3v2组成的小型打印农场场景下，将所有设备屏幕统一移位至左侧，操作人员沿设备排列的通道巡检时，只需沿通道单侧行走即可完成所有设备的状态查看与操作，无需在设备之间来回穿梭，大幅提升批量设备的运维效率。对于在设备右侧加装了自动供料系统、断料检测模块、外置耗材架的改装场景，右侧屏幕会被加装的配件遮挡无法操作，这款支架可直接将屏幕移至无遮挡的左侧，无需拆除已加装的功能配件，兼顾改装拓展性与操作便利性。

　　结构细节上，支架的所有棱边都做了R1.5的圆角处理，没有尖锐的毛边与直角，安装过程中不会划伤手部，挂槽的边缘做了0.2mm的导入倒角，屏幕挂扣对准后可顺滑推入到位，无需用力掰扯。支撑肋板的厚度设置为3mm，采用PLA材料20%填充打印即可满足日常使用的强度需求，无需过高的填充率，可有效减少打印耗时与材料消耗，普通桌面级3D打印机即可自行制作，加工门槛极低。固定孔的沉头深度设计为1.6mm，M3沉头螺丝拧入后螺丝头部完全埋入支架平面内，不会突出表面刮蹭屏幕背部的接线与外壳，也保证支架与型材立面完全贴合，安装后无松动间隙。

　　不同于市面上常见的屏幕倒装、上装的改装方案，左侧移位的安装方式完全保留了原厂屏幕的操作逻辑，屏幕显示方向无需调整，操作人员无需改变长期养成的操作习惯，上手零适应成本。支架整体重量仅20g左右，安装后不会给机身左侧带来额外的负重，不会影响Z轴运动的动平衡，长时间运行也不会导致Z轴龙门架出现偏移、影响打印精度。对于需要在设备右侧布置冷却管路、排风管道的封闭机箱改装场景，这款支架也能完美适配，将屏幕移至机箱外侧左侧，无需在机箱右侧开设屏幕安装孔，简化机箱改装的加工流程。
