镂空点阵结构坐姿兔子造型摆件

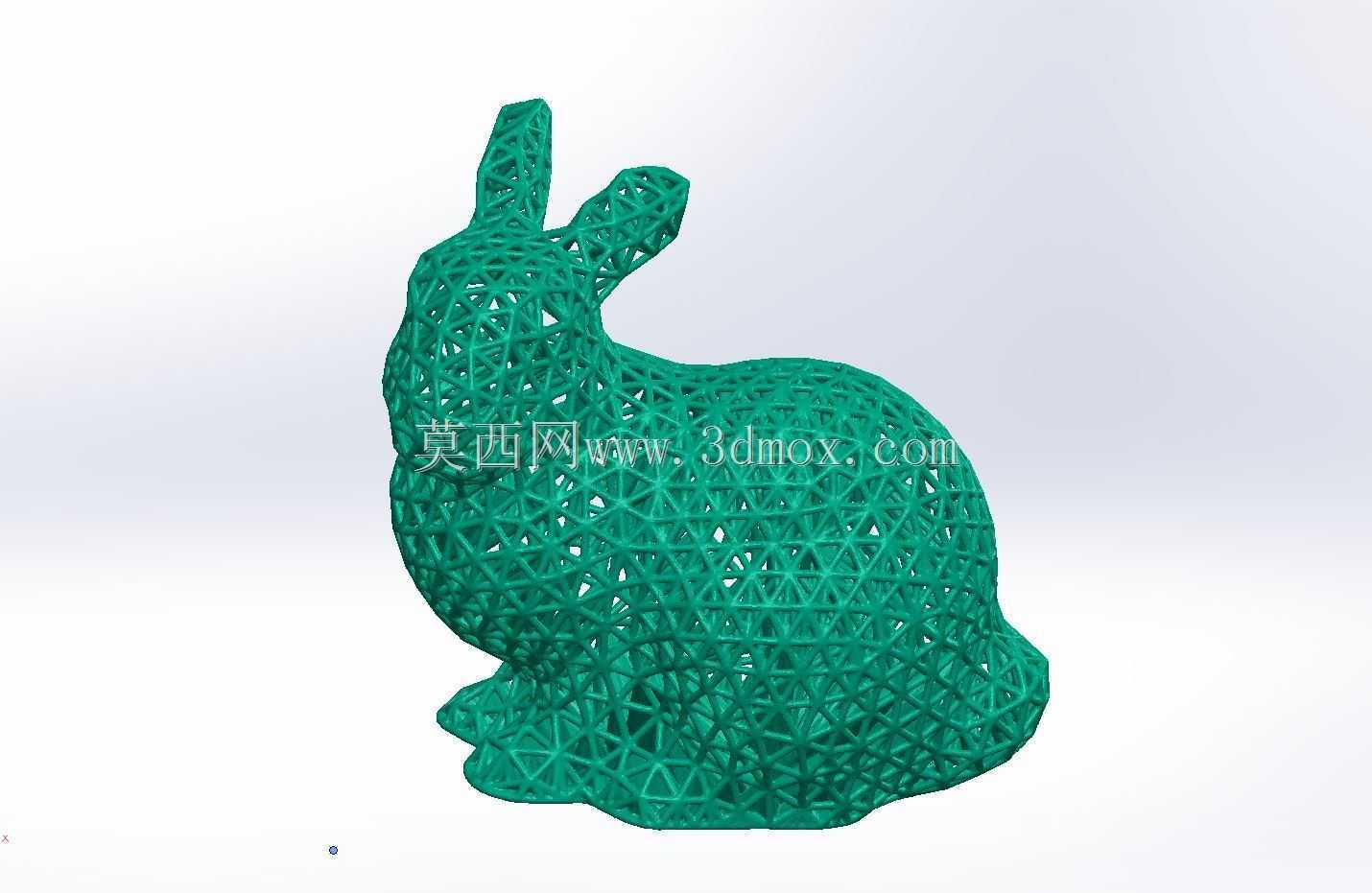

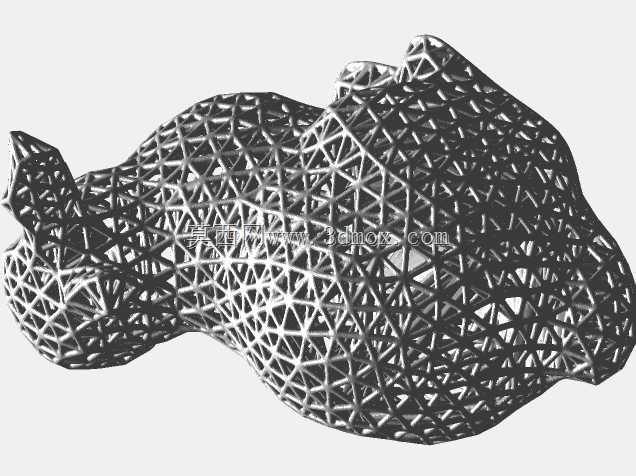

　　这款点阵镂空兔子造型件，最初是为桌面级FDM设备做工艺验证开发的测试件，现在也常被用作文创展示、3D打印教学的演示样件，不少创客空间、增材制造实训点都会备上这类结构件，用来给入门操作者演示无支撑镂空结构的打印参数设置逻辑。从结构设计逻辑来看，整体采用正坐兔子的仿生轮廓，没有额外添加支撑底座，底部依托兔子后肢与尾部的接触点形成稳定的三点支撑面，放置在水平台面上不会出现侧倾问题，所有镂空单元采用等边三角形网格拼接，三角形边长控制在3mm到5mm之间，杆件直径统一为1.2mm，这个尺寸参数是经过多轮打印测试确定的，既能够保证FDM熔融挤出时丝材能够连续成型，不会出现杆件断连、网格塌陷的问题，又能最大化降低整体重量，打印完成的成品拿在手里能清晰看到通透的网格结构，光线可以直接穿过镂空部分，视觉上的轻盈感和实体兔子摆件形成很明显的差异。

　　设计过程中没有采用传统的实体建模后抽壳的思路，而是先通过曲面建模勾勒出兔子的整体外轮廓曲面，再在曲面内部生成均匀分布的点阵单元，所有杆件的连接节点都做了0.2mm的圆角过渡，避免应力集中导致的打印件脆断，哪怕是日常拿取过程中不小心轻微磕碰，网格结构也能通过微小的形变分散冲击力，不会像实心树脂件那样一摔就出现裂纹。从实际使用场景来看，除了作为3D打印工艺测试件，它也可以作为桌面装饰摆件、文创展示样品，部分手作创作者还会在内部嵌入小尺寸的LED灯珠，通电后光线透过网格缝隙投射出规律的三角光斑，作为氛围灯使用。

　　整个模型的外轮廓最大尺寸控制在100mm80mm120mm以内，刚好适配绝大多数桌面级FDM打印机的成型平台尺寸，打印时不需要额外添加支撑结构，所有网格杆件的倾斜角度都大于45度，符合FDM工艺的自支撑角度要求，打印过程中不会出现悬垂面掉丝、层间粘结不牢的问题。和常见的实心动物模型不同，这种点阵结构的打印件耗材消耗量仅为同尺寸实心件的15%左右，打印时长也能缩短60%以上，非常适合用来做快速成型展示，在3D打印科普活动中，这类结构件往往能让参观者直观理解增材制造在轻量化结构制作上的优势，不需要复杂的机加工工序，只需要通过三维建模生成点阵结构，就能一次性打印出传统工艺很难制作的通体镂空造型。

　　在结构细节处理上，兔子的耳朵部分采用了渐变的网格密度，耳尖位置的网格单元尺寸更小，杆件直径略微加粗到1.5mm，避免打印过程中细长的耳尖出现晃动导致的层错位，身体部分的网格单元尺寸均匀，保证整体视觉效果的一致性，底部接触位置的杆件做了扁平化处理，增大和放置台面的接触面积，不会因为网格接触面积太小导致放置不稳、刮花桌面的问题。不少职业院校的增材制造课程会用这类模型作为实训课题，让学生练习点阵结构的生成方法、FDM工艺参数的匹配调整，从建模阶段的曲面曲率控制，到切片阶段的层高、打印速度、冷却风扇转速的参数设置，再到最终的成品后处理，整个流程覆盖了FDM打印的核心操作要点，比简单的立方体测试块更能激发学习者的操作兴趣，也能更全面地验证设备的成型精度，尤其是细小杆件的成型能力、转角位置的丝材堆积控制水平，都能通过这个模型的打印成品直观体现出来。
