带生物危害标识阀片的防护呼吸面罩结构

　　这款防护呼吸面罩的结构设计，首先围绕面部贴合密封的核心需求展开，主体罩体采用贴合亚洲人面部轮廓的曲面构型，在鼻梁、颧骨、下颌三个易出现泄漏的位置做了加厚的贴合边设计，边缘做了15度的外翻倒角，避免佩戴时硬质边缘对面部造成压痕，同时保证在说话、面部小幅动作时依然能维持密封腔的压力稳定。罩体主体选用半硬质的乳白色医用级高分子材质，邵氏硬度控制在60A左右，既能够维持整体结构的形态稳定性，不会因为呼吸产生的负压出现过度塌陷贴住口鼻影响呼吸顺畅度，又具备足够的形变能力，适配不同宽窄、高低的面型，降低不同人群佩戴时的泄漏率。

　　罩体单侧设置的圆形呼气阀组件是整个结构的功能核心，阀片盖板采用醒目的红色配色，表面做了生物危害标识的镂空开槽，一方面通过视觉标识明确该面罩可用于生物气溶胶暴露场景的防护，另一方面镂空开槽的排布经过流道仿真优化，六个对称分布的开槽总通气面积达到420平方毫米，能够在呼气时快速将面罩腔内的湿热废气排出，降低呼气阻力，减少面罩内部的结露情况，长时间佩戴也不会因为湿气积聚导致面罩内壁贴脸产生不适感。阀片本身采用超薄的硅胶单向阀结构，开启压力设定在80Pa，吸气时阀片在负压作用下紧密贴合阀座，完全阻断外部未经过滤的空气从阀位进入面罩内部，呼气时腔内压力超过开启阈值就会自动顶开阀片快速排气，避免呼出的废气在腔内滞留导致二氧化碳浓度升高，引发佩戴者的闷胀感。

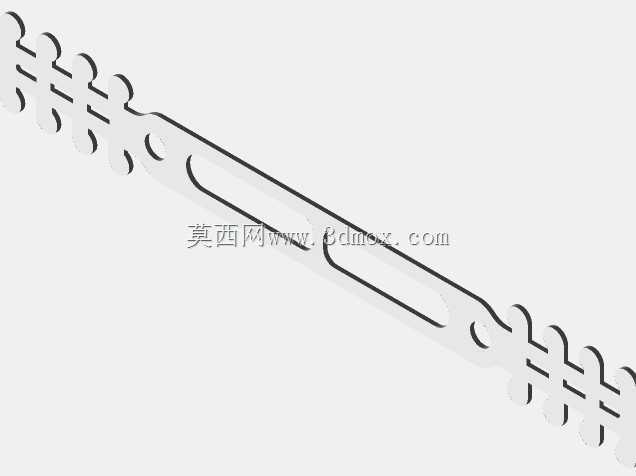

　　从安装边界来看，罩体两侧预留了对称的绑带挂接凸台，凸台做了圆弧过渡的防断裂设计，挂接孔的直径为4mm，能够适配通用宽度为15mm的弹性织带绑带，挂接位置的高度对齐人体耳廓上方的位置，绑带受力时能够让面罩贴合压力均匀分布在面部一圈，避免局部压力过大造成压伤。罩体整体的纵向高度为125mm，横向最大宽度为105mm，内腔的呼吸空腔容积控制在180ml左右，这个容积既能够保证足够的呼吸缓冲空间，不会因为空腔过小导致呼吸时的阻力感明显，又不会因为空腔过大造成面罩整体过于突出，影响佩戴时的视野，也不会在佩戴防护面屏、护目镜时出现干涉。罩体的壁厚从边缘的1.2mm逐步过渡到中心阀位安装处的2.5mm，阀位安装位置做了内嵌的定位台阶，阀座和罩体主体采用超声波焊接的方式固定，焊接缝的宽度为1.8mm，焊接强度能够承受150N的轴向拉力不会脱落，满足日常使用中的拉扯、磕碰场景的强度需求。

　　在实际应用场景中，这款面罩结构既可以作为日常公共卫生防护场景的呼吸防护装备，也可以通过更换不同过滤等级的滤片，适配粉尘作业、低浓度生物气溶胶暴露、实验室常规操作等场景的防护需求。设计过程中特意规避了传统面罩上突出的金属鼻梁条结构，改用罩体本身的曲面形变来适配鼻梁轮廓，一方面减少了金属部件带来的重量负担，另一方面也避免了金属件在安检、医疗影像检查等场景下造成的干扰，同时也消除了金属鼻梁条长期使用后出现锈蚀、断裂刺破罩体的风险。罩体表面做了哑光的磨砂处理，不会因为光线反射造成眩光，在需要配合头灯、手术灯等强光照明的场景下使用时，不会因为反光影响操作人员的视线。阀片盖板的可拆卸设计也方便后期对阀片进行更换、清洁，盖板和阀座之间采用旋转卡扣的连接方式，旋转30度即可完成拆装，不需要额外的工具，日常维护操作十分便捷。

　　从流体力学的设计细节来看，罩体内腔的曲面做了导流优化，呼气时气流会顺着内腔壁流向呼气阀位置，不会直接冲击面罩前部的滤材区域，减少呼出的水汽打湿滤材导致过滤阻力上升的问题，能够有效延长滤材的有效使用时间。罩体下部的下颌位置做了内收的弧度设计，佩戴时能够贴合下颌的轮廓，不会因为说话、吞咽动作导致面罩上移移位，也不会和下颌处的衣物、领口产生过多的摩擦。整体结构没有尖锐的棱角，所有外表面的转角都做了R2以上的圆角处理，日常使用中不会勾挂头发、衣物，也不会在磕碰时对人体造成额外的伤害。
