本田CR500左曲轴腹板三维扫描逆向模型

　　在越野摩托车动力总成的逆向开发与维修替换场景中，曲轴组件作为发动机动力输出的核心回转部件，其腹板结构的精度直接决定了曲轴动平衡表现、连杆运行轨迹精度以及整机高转速工况下的振动控制水平。本次还原的左曲轴腹板结构，适配大缸径二冲程越野机型，这类机型普遍应用于场地竞技越野摩托，需要在高转速区间持续输出大扭矩，对曲轴部件的结构强度、回转同轴度、配重分布都有极高要求。

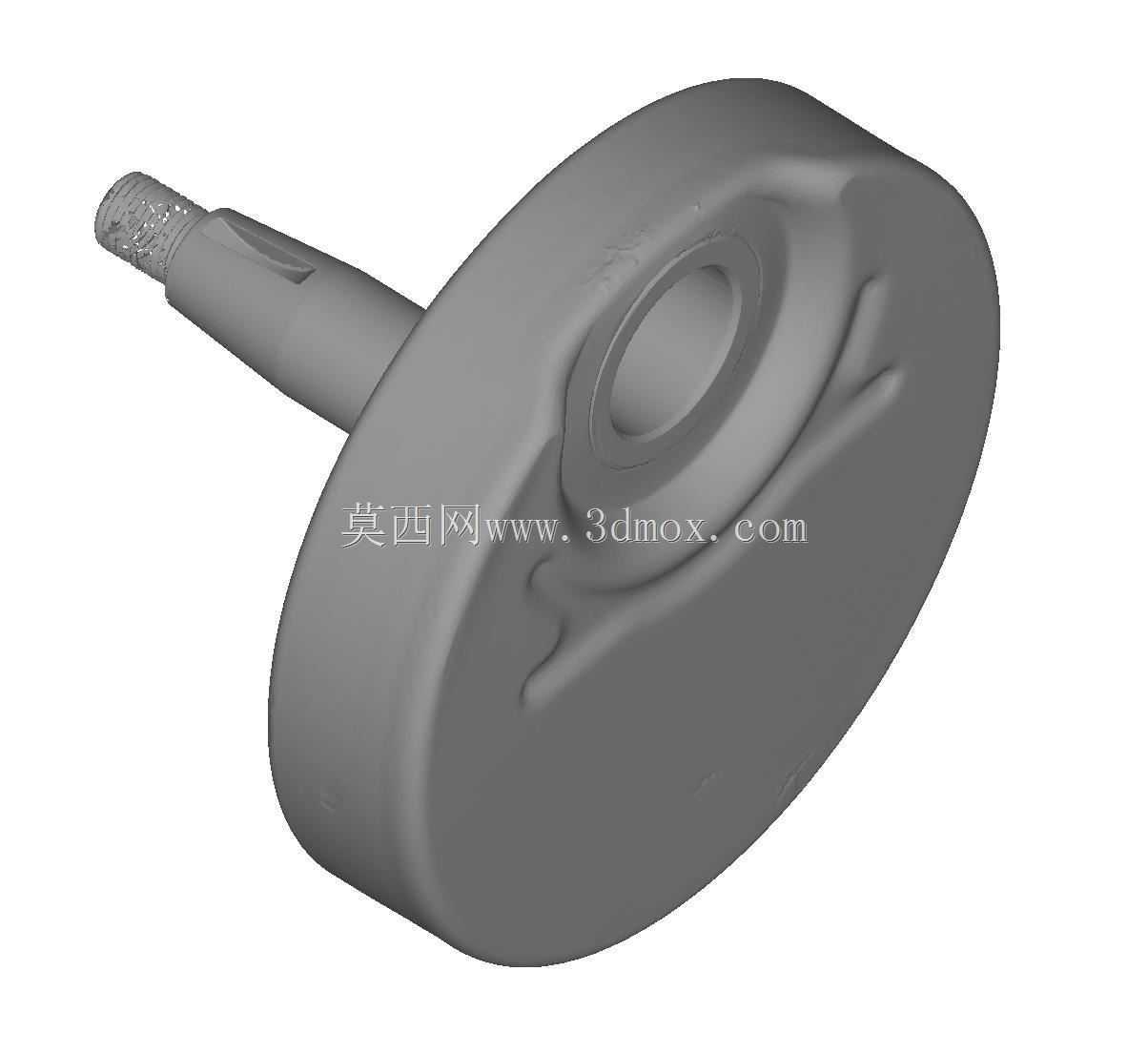

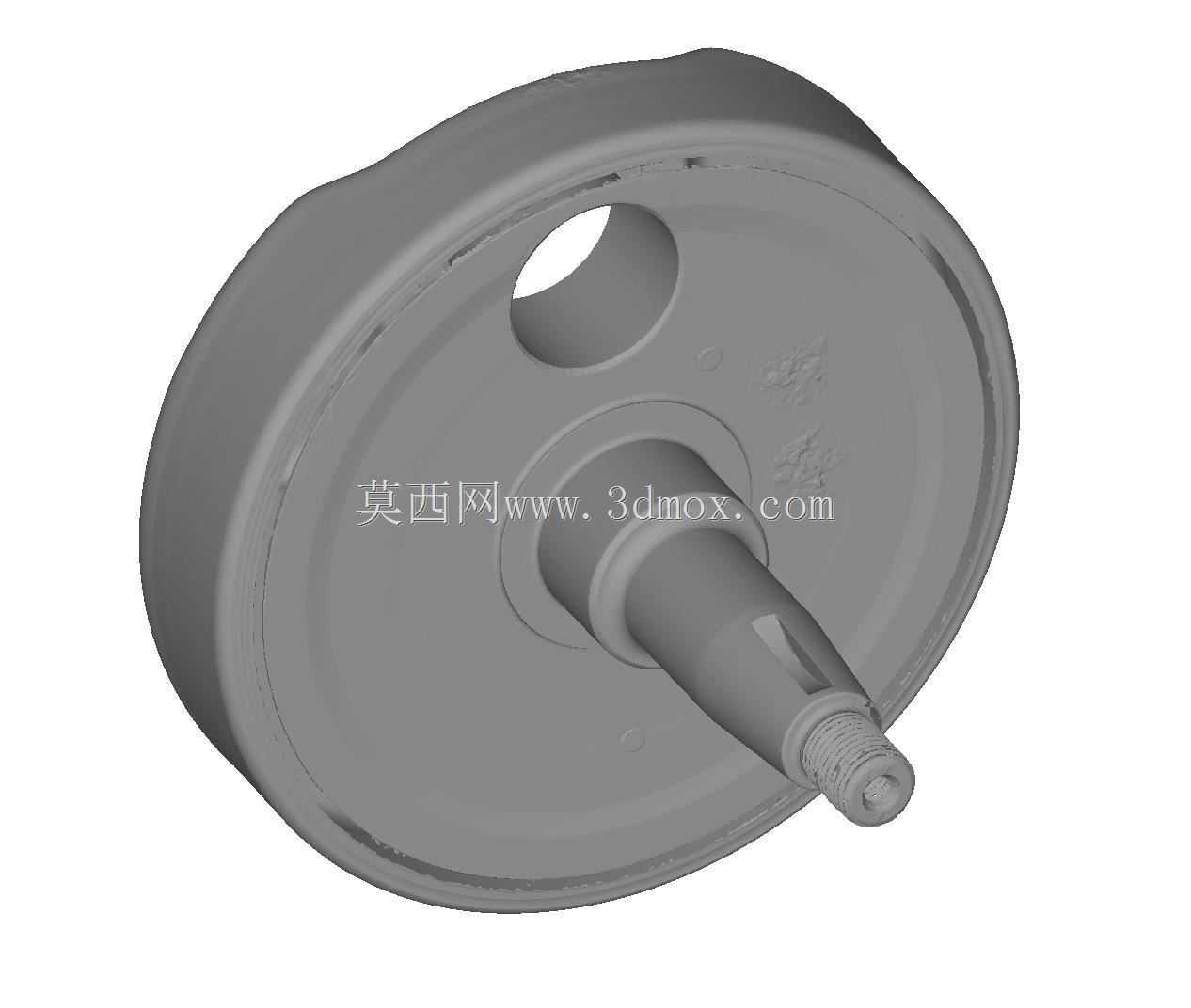

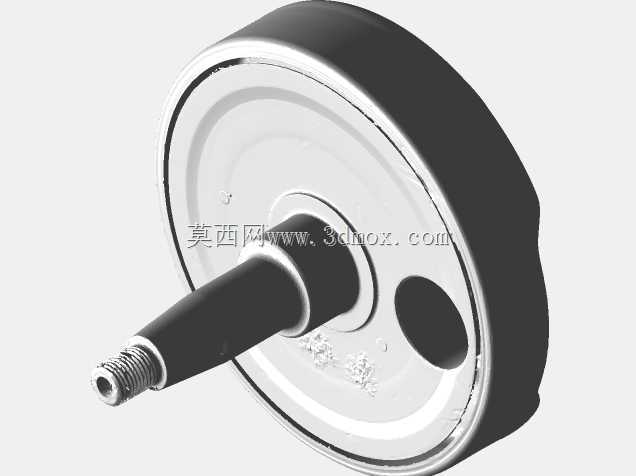

　　从实际装机用途来看，该腹板是曲轴左半部分的核心支撑与配重结构，一侧集成了伸出的轴端结构，用于安装磁电机转子、启动机构从动件以及左曲轴轴承位，盘体上的开孔为润滑油道预留通路，能够在曲轴高速回转时将曲轴箱内的飞溅润滑油导向连杆大头轴承位置，保障高负荷运转下的摩擦副润滑。盘体边缘的加厚轮缘结构是配重设计的核心区域，通过非均匀的壁厚分布抵消曲柄销、连杆小头活塞组件往复运动产生的惯性力，将曲轴动平衡余量控制在竞技机型要求的极小范围内，避免高转速下出现轴瓦异常磨损、箱体共振开裂等问题。

　　从逆向建模的设计还原思路来看，扫描获取的点云数据完整保留了原厂铸件的实际成型特征，包括铸造表面的细微起伏、机加工面的切削纹理、轴端螺纹的牙型轮廓，在网格优化过程中保留了安装配合面的精度特征，对非配合的铸造外表面做了适度的网格精简，既控制了模型数据量，也不会影响结构校核、改装设计时的尺寸参考价值。建模过程中重点还原了几个关键安装边界：首先是轴端的轴承配合轴径，该尺寸直接决定了与曲轴箱轴承座的同轴度配合，过盈量偏差会导致轴承运转异响、过早失效；其次是盘体上曲柄销安装孔的位置度，孔中心与主轴轴线的平行度、中心距尺寸直接影响活塞的上止点位置与压缩比，是改装、维修过程中尺寸核对的核心基准；再者是轴端螺纹段的长度与牙型规格，该位置用于锁紧磁电机转子，螺纹有效长度不足会导致转子压紧力不够，高转速下出现转子扫膛的严重故障。

　　从外形尺寸与安装适配边界来看，该腹板的盘体外径适配CR500机型的曲轴箱内腔避让尺寸，盘体端面与曲轴箱内壁的预留间隙能够满足高速回转时的热膨胀需求，不会出现运转过程中剐蹭箱体内壁的问题。伸出轴段的台阶尺寸依次对应油封安装位、轴承安装位、磁电机定位位，各台阶的轴向位置尺寸严格匹配原厂箱体的安装深度，装配后能够保证磁电机定子与转子的气隙均匀，点火触发信号准确。盘体上的减重开孔在保证结构强度的前提下降低了曲轴的回转惯量，让油门响应速度更符合竞技越野车型的调校需求，同时开孔边缘的倒角结构能够减少应力集中，避免长期高负荷交变应力下出现腹板开裂的故障。

　　在实际工程应用中，这类扫描逆向模型可用于多个场景：一是越野摩托车维修过程中的曲轴变形检测，通过将磨损、变形后的曲轴扫描数据与该原始模型做比对，能够快速判断腹板的形位公差是否超出维修阈值，确定是采用校正工艺还是直接更换部件；二是改装部件的设计开发，比如改装大排量活塞套件时，需要调整曲轴腹板的配重分布，可基于该模型进行配重块的加装、切削仿真，提前计算动平衡调整量，减少实物试装的调试周期；三是曲轴维修配件的仿制生产，对于已经停产的经典越野机型，原厂配件供应中断时，可基于该扫描模型进行铸造模具的设计，生产符合尺寸要求的替换配件，解决老车型维修的配件缺口。需要注意的是，该模型还原的是使用过的拆车件实际形态，表面存在锈蚀带来的细微尺寸偏差，在进行高精度机加工生产时，需要对配合面的尺寸做工艺补偿，结合原厂维修手册的尺寸公差要求对模型的配合面做修正，才能保证生产出的配件达到原厂装机的性能要求。
