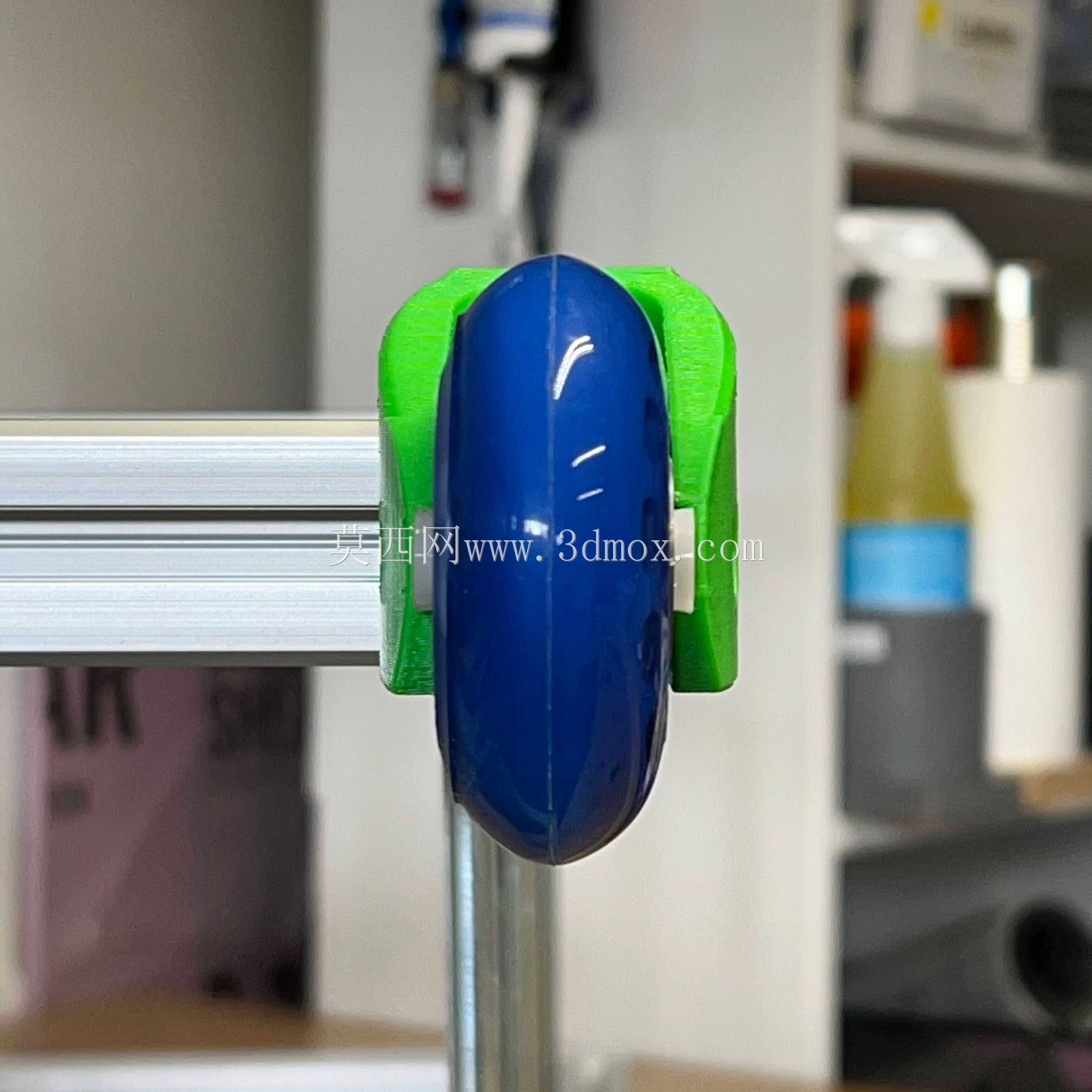

适配3030铝型材的64mm滚轮承载支架

　　在工业铝型材搭建的各类线体、移动机架、滑移机构场景中，滚轮支架是直接决定移动副承载能力与运行平顺性的核心连接构件，这款适配3030型材的64mm规格滚轮支架，最初是针对标准直排轮滑鞋轮组的工业复用场景开发，同时可覆盖多数轻载滑移工位的安装需求。从实际工况适配来看，单轮设计承载阈值为5磅，对应单组四轮安装的移动机架可承载20磅的总负载，完全满足电子车间物料周转小车、轻型滑移工作台、可调式工位挂架这类轻载设备的使用要求，不会出现支架形变、轮轴偏移导致的卡滞问题。

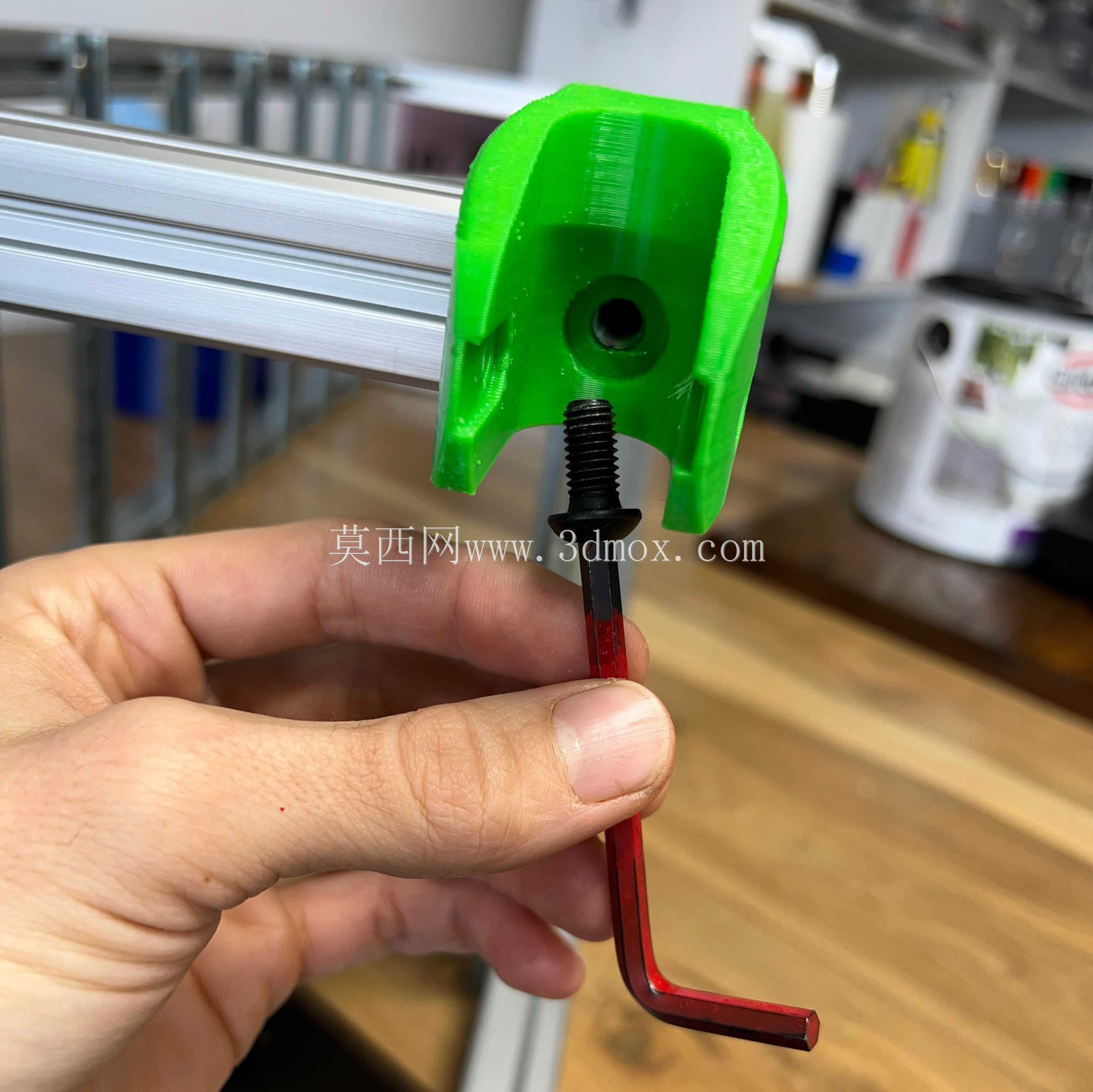

　　设计阶段首先锚定了3030铝型材的安装边界，型材槽宽为8mm标准欧标槽尺寸，支架的安装孔位完全对齐型材中心槽的间距，不需要额外打孔攻丝，直接通过配套的T型螺母或者嵌入式螺母就能完成快速装配，适配现场无加工设备的快速搭建需求。紧固件选型完全匹配常规工业装配的标准件库：支架与型材的主连接采用M6x40mm内六角螺钉，配合M6法兰螺母实现防松锁止；滚轮轴的固定采用M8x12mm机械螺钉，避免螺钉突出支架表面刮擦周边构件；轮组侧的辅助定位采用带嵌入式螺母的M6x12mm螺钉，保证滚轮转动过程中轴位不会出现径向窜动。

　　结构设计上充分考虑了受力传递路径，支架主体采用一体化的承力结构，安装面与型材表面完全贴合，载荷从滚轮接触地面/导轨的位置，通过轮轴传递到支架的加强筋区域，再均匀分散到整个型材安装面，避免局部应力集中导致的支架断裂或者型材槽口变形。滚轮选用带标准轴承的64mm直径规格，和市面上通用的PU滑轮、静音脚轮、导向滚轮完全互换，后期维护不需要定制专用配件，直接采购标准件即可替换，大幅降低运维成本。

　　从安装尺寸边界来看，支架装配完成后，滚轮突出支架底面的高度为32mm，也就是安装后机架底部距离支撑面的预留高度为32mm，设计移动机架的底部结构时，只要保证底部构件不低于这个高度，就不会出现运行剐蹭；支架的侧向突出尺寸控制在20mm以内，多组支架并排安装时不会出现干涉，适配密集排布的滑移导轨场景。针对不同的使用场景，这款支架既可以作为脚轮安装在移动机架底部实现平面移动，也可以作为滑轮支座安装在机架侧面，配合铝型材搭建的导轨实现直线滑移运动，比如可调式物料架的升降导向、滑动防护门的承载支座、轻型移栽机构的移动副都可以直接选用。

　　细节处理上，支架的轮轴安装位做了同轴度公差控制，保证滚轮安装后转动无偏摆，运行过程中不会出现周期性的振动；所有安装孔位都做了沉头处理，螺钉安装后完全沉入支架表面，没有突出的尖锐边角，避免现场操作人员磕碰受伤；支架和型材接触的安装面做了平面度处理，锁紧后不会出现翘曲间隙，长期受载也不会出现松动移位。在实际产线应用中，这款支架已经在电子组装线的滑动工具挂板、小型检测设备的移动底座、车间周转用的轻型物料小车上批量验证，连续运行半年以上没有出现支架损坏、轮组卡滞的问题，完全适配工业现场的轻载移动场景需求。
