可叠放绿色塑料物料周转堆栈框

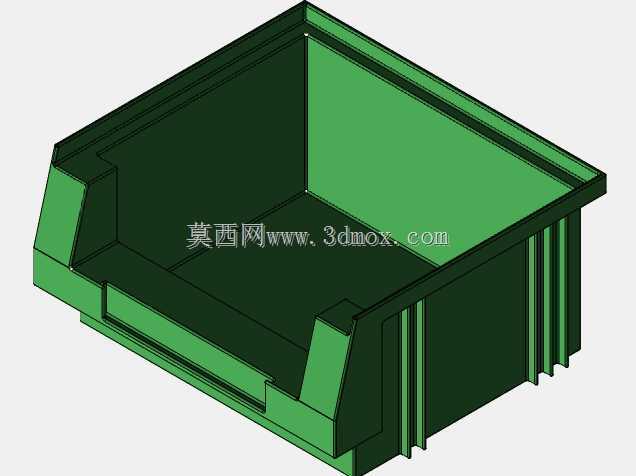

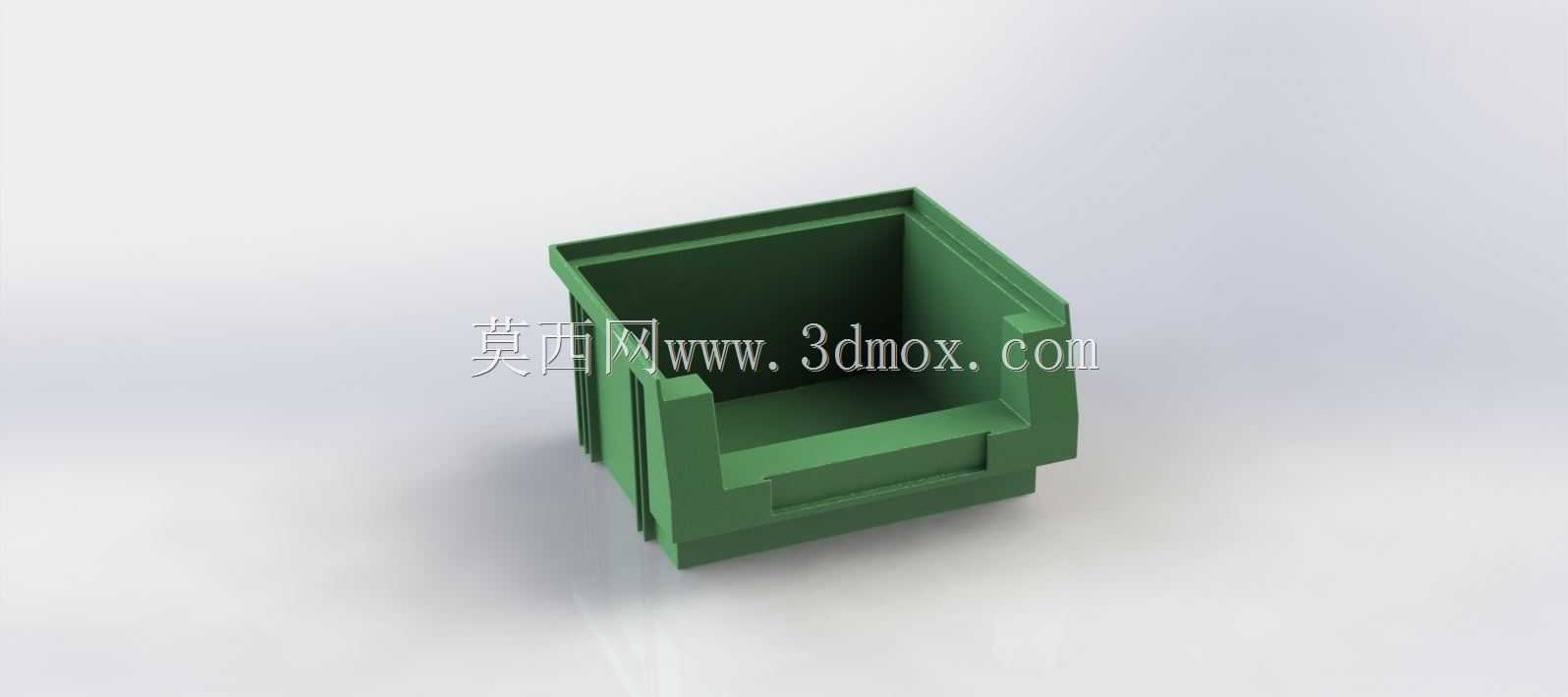

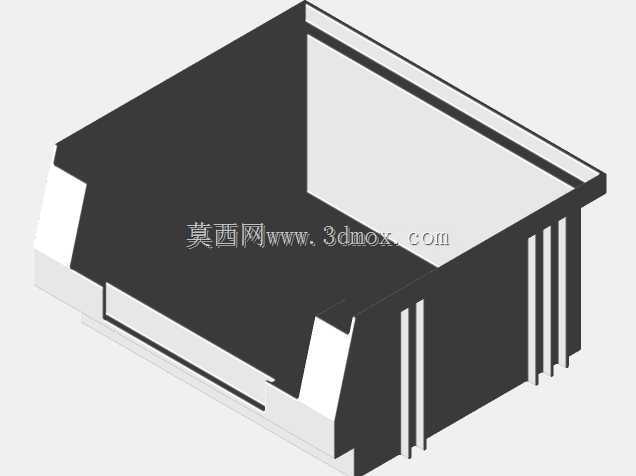

　　这类堆栈框在电子制造车间的物料周转环节使用频率极高，尤其是SMT生产线旁的元器件暂存、变压器组装工位的半成品流转，都需要这类可堆叠的硬质容器来规整零散工件，避免小尺寸配件散落、混料。从结构设计来看，箱体采用敞口式方形结构，侧壁设置的凸起与凹槽是核心的堆叠定位结构，当多个箱体上下叠放时，上层箱体底部的卡槽会完全嵌入下层箱体顶部的定位凸台内，叠放后不会出现横向滑移，即使堆叠3-4层满载工件，也能保持整体堆垛的稳定性，不会发生倾翻。箱体侧壁做了加厚的筋条设计，沿着四个边角垂直分布的加强筋从箱口一直延伸到箱底，既提升了箱体整体的抗冲击性能，在周转过程中遇到磕碰、挤压时不会出现侧壁开裂，也能在满载状态下减少侧壁的形变量，避免因为箱体变形导致堆叠定位失效。箱口位置做了外翻的卷边处理，一方面提升了箱口的结构强度，人工搬运时握持卷边位置不会划伤手部，另一方面卷边形成的平面也能作为堆叠时的承载接触面，让上下层箱体的受力更均匀。

　　从安装与使用边界来看，这类堆栈框的外部轮廓尺寸适配常规的仓储货架层板间距，单箱高度控制在150mm左右，叠放四层后的总高度不会超过普通线边货架的单层净空，箱体底部的平面度公差控制在0.5mm以内，放置在流水线皮带面上时不会出现卡滞，能够顺畅沿着输送线移动。箱体内部做了圆角过渡处理，四个内角没有直角死角，清理箱内残留的焊渣、碎屑时不需要额外清理死角，用水冲洗就能快速完成清洁，适配电子车间定期的工位保洁要求。侧壁预留的卡槽结构除了堆叠定位外，还可以插入标识卡片，用来标注箱内物料的型号、批次，在多品种小批量的生产场景下，能够快速区分不同规格的变压器配件，减少取料时的核对时间。

　　设计时特意将箱体的壁厚控制在均匀的3mm，采用注塑成型工艺时能够避免壁厚不均导致的缩痕、翘曲问题，成型后的箱体尺寸一致性好，同批次的箱体堆叠互换性强，不需要额外配对就能实现稳定叠放。箱体底部没有设置额外的凸起支脚，整个底面为完整平面，放置在防静电工作台面上时接触面积大，不会刮伤台面的防静电胶皮，同时也能避免小尺寸的引脚、螺丝等零件卡在支脚缝隙里。在实际产线使用中，这类堆栈框除了用来存放变压器的骨架、引脚、矽钢片等散件外，也可以用来临时存放组装完成的小型电源变压器成品，堆叠存放时不会挤压到下层箱内的工件，因为上层箱体的底部是嵌入下层箱口的定位结构，不会直接压在箱内的物料上，只要物料堆放高度不超过箱口平面，叠放过程就不会损伤工件。

　　针对电子车间的防静电需求，这类箱体如果添加防静电母粒注塑，还可以用来存放静电敏感器件，避免周转过程中静电击穿元器件，本次设计的结构完全兼容防静电改性材料的注塑工艺，不需要修改模具结构就能切换生产普通款与防静电款的箱体。箱体的外侧壁没有多余的外凸结构，多个箱体并排摆放时间隙可以控制在2mm以内，能够充分利用线边仓的存储空间，不会因为外凸结构导致空间浪费。在人工搬运的适配性上，单箱满载后的重量控制在12kg以内，符合单人人工搬运的重量要求，箱口的卷边宽度为20mm，握持时受力面积足够，长时间搬运也不会出现手部压痕。
