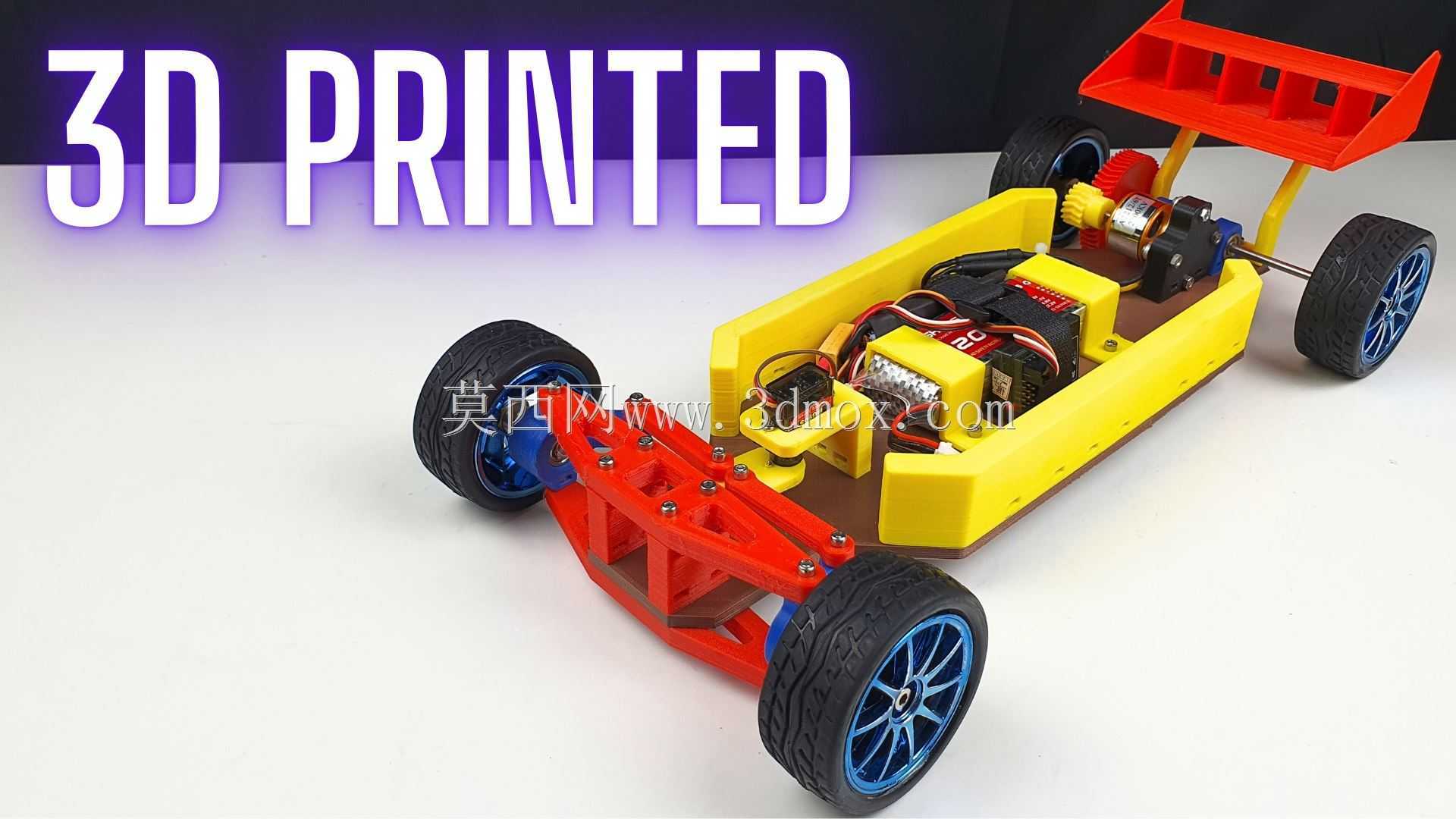

该遥控车采用分件式3D打印主体结构,底盘、前后悬挂支架、尾翼、电池仓护板均为独立打印件,通过螺栓紧固件完成装配,各部件预留了标准的安装孔位,可兼容常规规格的M2、M3内六角螺丝,无需额外做孔位扩孔处理即可完成组装。动力端搭载外转子无刷电机,匹配金属减速齿轮组,动力输出轴直接连接后轮驱动轴,省去了额外的传动换向结构,减少动力传递过程中的损耗,齿轮啮合位置预留了0.2mm的装配间隙,可避免3D打印件的尺寸公差导致的齿轮卡滞问题。
转向系统采用前置拉杆式结构,转向舵机安装在底盘前部的预留卡槽内,舵机摇臂通过可调长度的塑料拉杆连接前轮转向杯,转向杯与前悬挂支架之间采用销轴连接,转动阻尼可通过销轴处的锁紧螺母调整,兼顾转向灵活性与行驶过程中的方向稳定性。车轮部分采用橡胶材质仿真胎皮搭配塑料轮毂,轮毂与轮轴之间采用D型截面配合,可传递更大的驱动扭矩,避免急加速时轮毂与轮轴之间出现打滑空转的情况。电池仓设置在底盘中部靠后的位置,仓体尺寸可兼容常规2S规格的锂聚合物电池,仓体两侧设计有走线槽,可将电调、接收机的连接线规整收纳,避免行驶过程中线路晃动卷入传动齿轮。
尾翼采用高位安装设计,通过两根竖直支撑柱固定在后底盘位置,尾翼角度为固定的下倾角度,高速行驶时可提供额外的下压力,提升后轮的抓地性能。前悬挂采用简化的直臂结构,未设置阻尼减震结构,依靠打印件本身的材料韧性吸收行驶过程中的小幅震动,适合在平整的室内硬质地面行驶。整体装配完成后,整车轴距控制在180mm左右,轮距为110mm,车身总高度不超过70mm,重心集中在底盘中部位置,可减少过弯时的侧倾幅度。各打印件的壁厚均设置为2mm,关键受力位置如悬挂支架、轮轴安装座做了局部加厚处理,可承受无刷电机急加速时的冲击力,避免行驶过程中结构件断裂。
线路布局上,电调安装在电池仓前方的平台上,接收机放置在舵机旁边的空余位置,所有连接线均预留了足够的活动长度,转向动作时不会出现线路拉扯的情况。该结构可作为桌面级3D打印拼装项目的参考,也可作为小型遥控车模结构设计的验证样件,通过调整齿轮传动比、更换不同KV值的无刷电机,可适配不同的行驶速度需求,调整尾翼的安装角度可改变高速行驶时的下压力大小,适配不同的行驶场景。
