本田CR500摩托车点火定子三维扫描数模

　　越野摩托车在非铺装路面的大负荷工况下，点火系统的稳定性直接决定发动机动力输出的连续性，点火定子作为磁电机点火与供电系统的核心承载部件，既要为点火线圈提供触发信号与电能供给，还要兼顾整车低压用电设备的供电输出，其安装匹配精度直接影响点火正时的准确性，稍有偏差就可能出现高速断火、怠速不稳、动力输出迟滞等问题，尤其对于CR500这类大排量两冲程越野车型，高转速区间的点火信号稳定性更是决定发动机极限性能释放的关键因素。

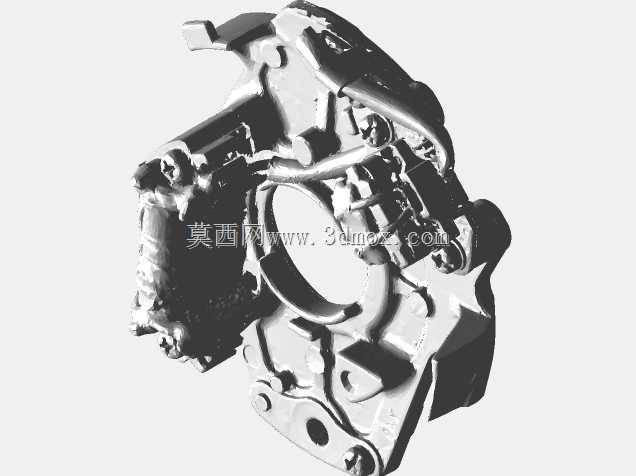

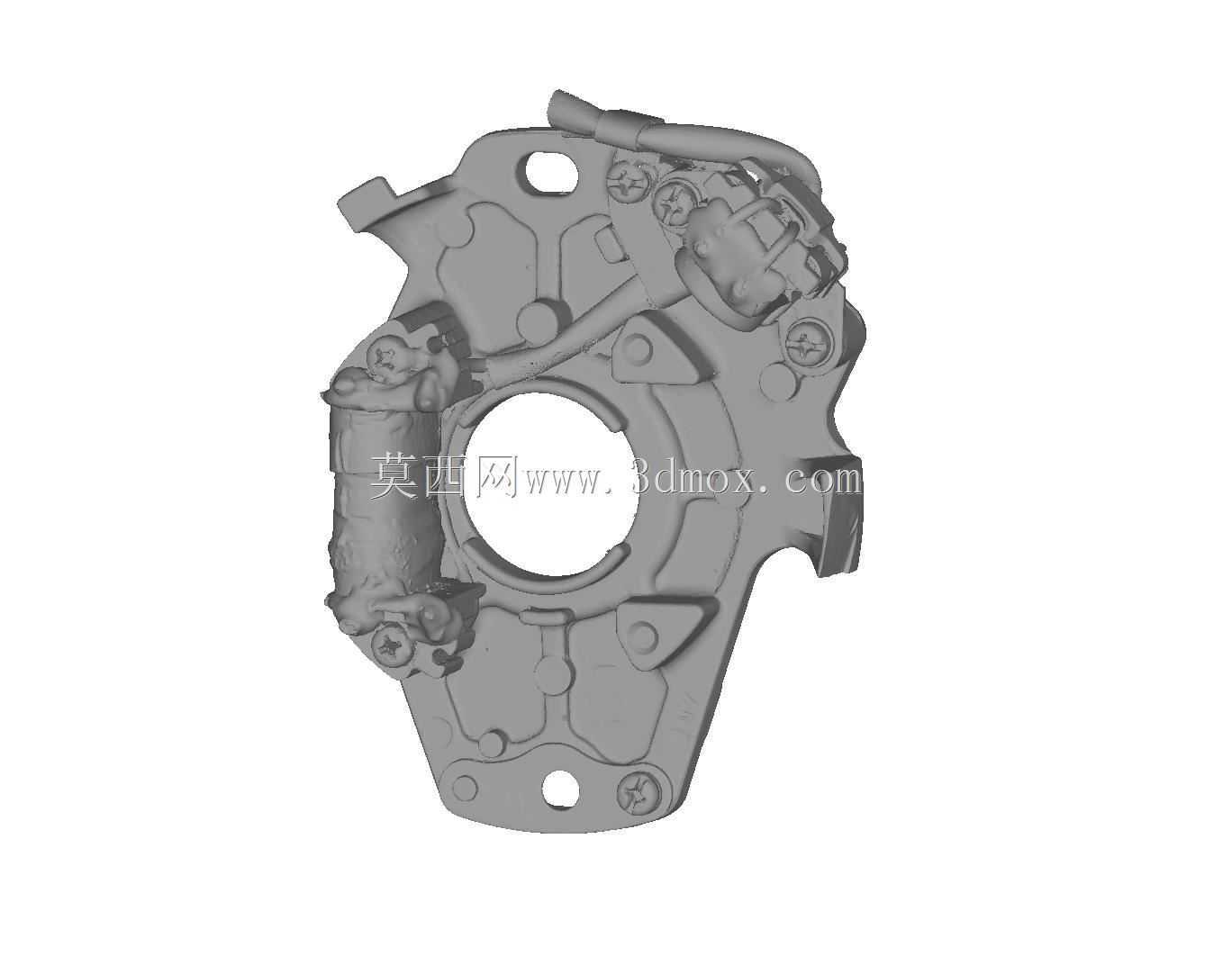

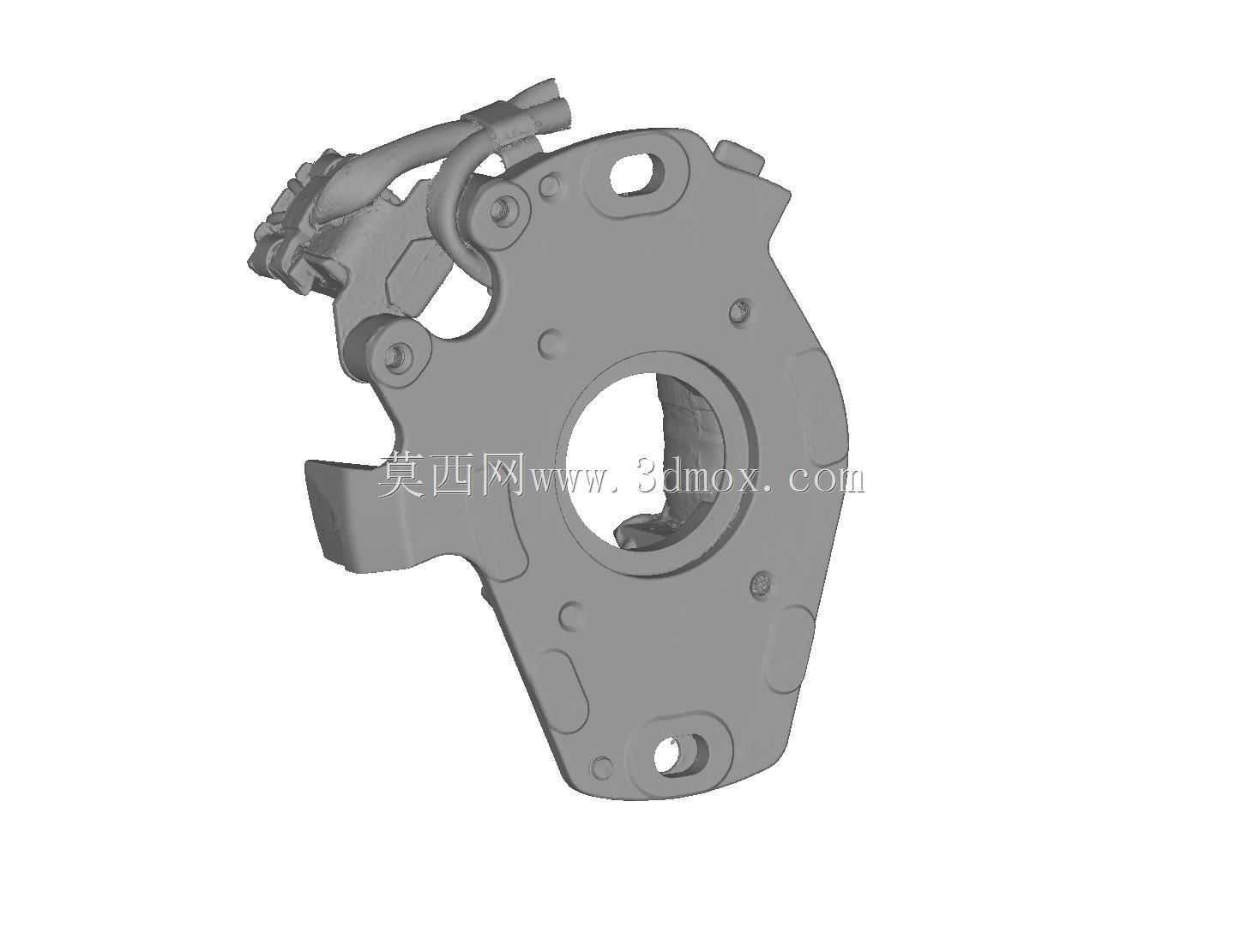

　　该扫描数模完整还原了点火定子的实际装配形态，主体基座采用压铸铝合金材质的异形轮廓结构，中心预留的大尺寸通孔为曲轴安装避让位，孔径尺寸与曲轴轴颈的配合间隙严格控制在装配公差范围内，避免运行过程中出现定子与旋转部件的剐蹭干涉。基座上分布的三个固定安装孔位，完全匹配发动机曲轴箱侧盖的安装螺柱位置，孔位的相对位置度误差控制在0.1mm以内，保证安装后定子与飞轮磁钢的同轴度要求，让磁钢旋转时的磁力线切割效率保持在设计区间内。

　　基座上集成的线圈绕组固定位，完整还原了低压充电线圈、触发线圈的实际排布位置，线圈与基座之间的绝缘衬垫安装槽、线束走向的固定卡扣位都在数模中完整呈现，线束从基座侧方的出线槽引出，预留的弯曲避让空间可以避免车辆行驶过程中震动导致的线束磨损破皮。侧方集成的拾音器组件安装位，其触发凸台的相对角度完全复刻原厂零件的参数，能够保证触发信号的输出时机与原厂设计完全一致，不需要额外调整点火正时即可匹配原车点火器。

　　从逆向设计的应用角度看，该扫描数模保留了零件实际生产后的尺寸公差特征，不同于正向设计的理论数模，它能够反映出压铸零件的拔模斜度、安装面的平面度误差、线圈封装后的实际外形轮廓，在做改装点火系统的适配设计、替换件的开模生产时，可以直接用该数模做装配干涉检查，不需要反复对实车进行测绘打样。比如在做高性能改装点火线圈的替换开发时，可以直接在数模上比对线圈的外形尺寸，确认绕组的安装空间是否足够，线束的走向是否会与周边的启动离合器、机油泵驱动齿轮产生干涉，大幅缩短改装部件的开发验证周期。

　　在维修替换场景中，该数模可以作为副厂零件生产的尺寸参照，尤其是对于停产多年的经典越野车型，原厂配件供应不足的情况下，通过扫描数模复刻的定子零件，能够保证安装位的完全匹配，不会出现副厂件常见的孔位不对、间隙过大导致的点火正时偏移问题。数模中还原的定子基座散热筋结构，也复刻了原厂零件的散热设计，在发动机高负荷连续运行时，能够通过曲轴箱内的流动气流带走线圈工作产生的热量，避免线圈过热导致的绝缘层老化、匝间短路等故障，延长零件的使用寿命。

　　需要注意的是，该定子的安装端面与曲轴箱的贴合面设计有密封胶圈的安装槽，槽体的深度与宽度在数模中都有准确体现，装配时胶圈的压缩量控制在合理区间，既可以防止曲轴箱内的机油渗入定子线圈区域造成绝缘故障，也能避免外部的泥水、灰尘进入磁电机腔加剧零件磨损。基座上的接地端子安装位，其位置与接触平面的平整度也在数模中完整呈现，保证装配后接地电阻处于设计值范围内，避免出现点火信号干扰、供电电压不稳的问题。
