I型卡尔卡诺栓动枪械击发机构三维结构

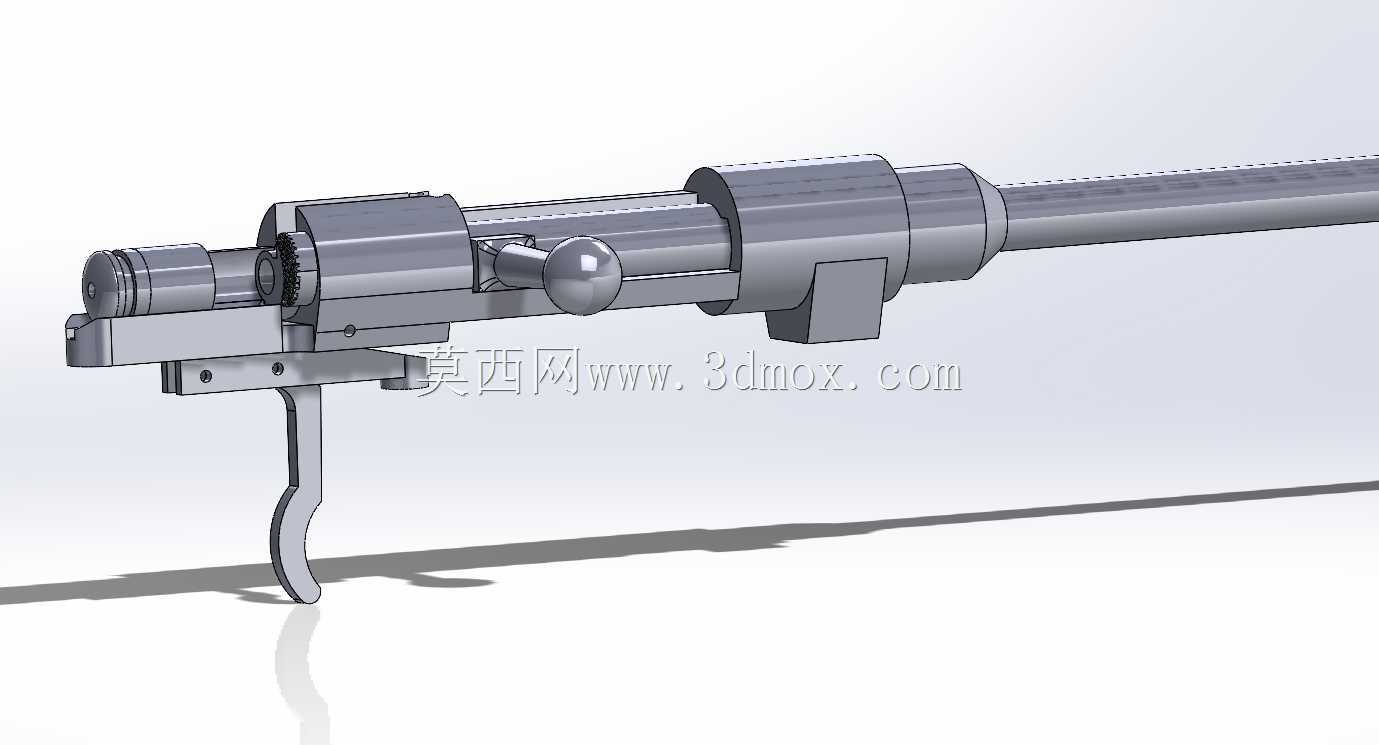

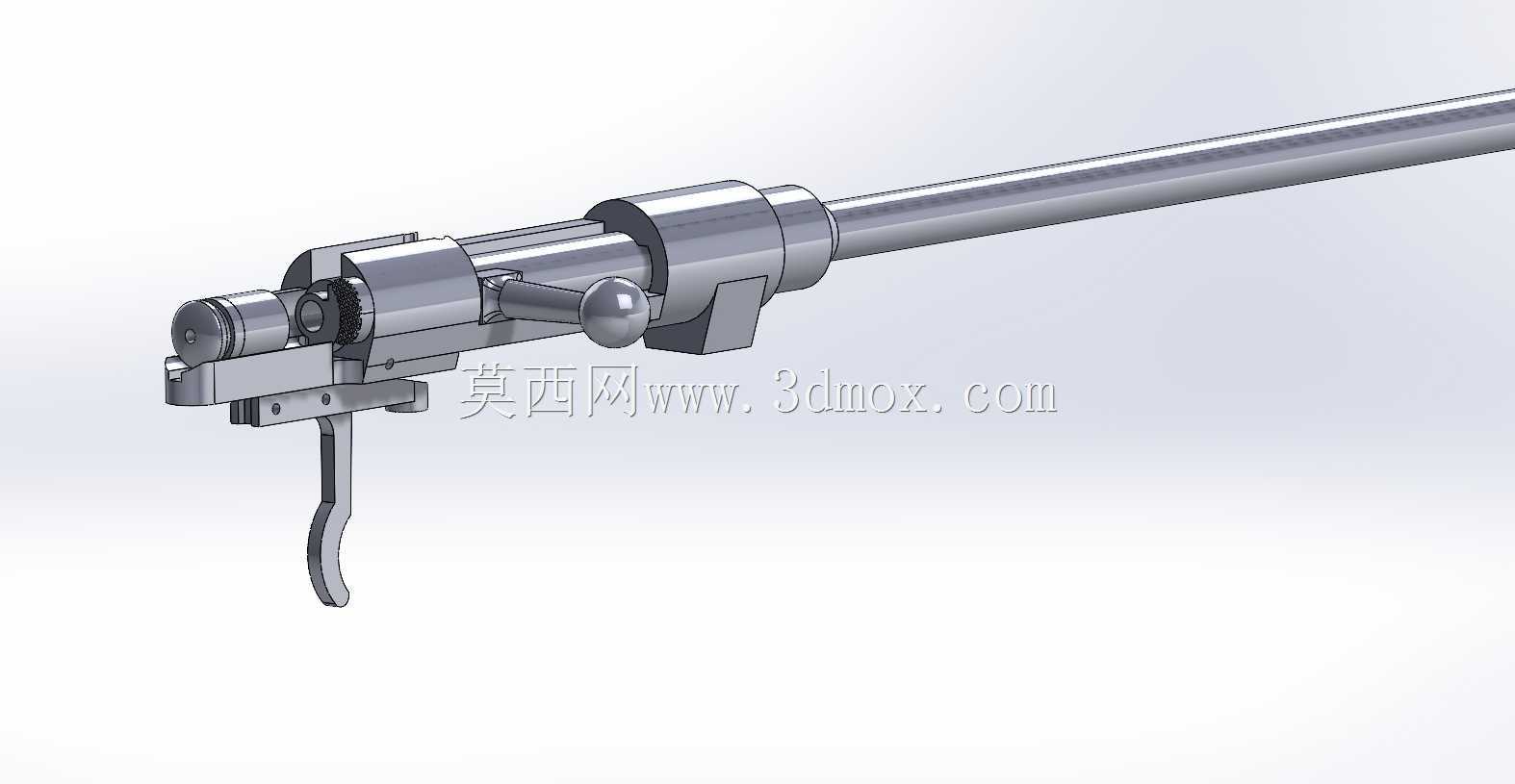

　　这套三维结构完整还原了I型卡尔卡诺栓动枪械的核心击发与闭锁机构，从工程拆解视角呈现了栓动枪械的典型传动逻辑，可作为轻武器结构教学、机械原理演示、同类型机构逆向设计的参考载体。从实际应用场景来看，这类栓动闭锁结构的核心逻辑并非仅局限于枪械领域，其旋转闭锁、直线供弹、击锤待击释放的传动路径，可迁移应用于小型高压触发装置、精密锁闭机构、弹射触发组件的设计参考中，尤其是长行程杆类零件与旋转闭锁块的配合公差设计，对需要实现往复直线运动+周向锁止的机械结构有很强的借鉴意义。

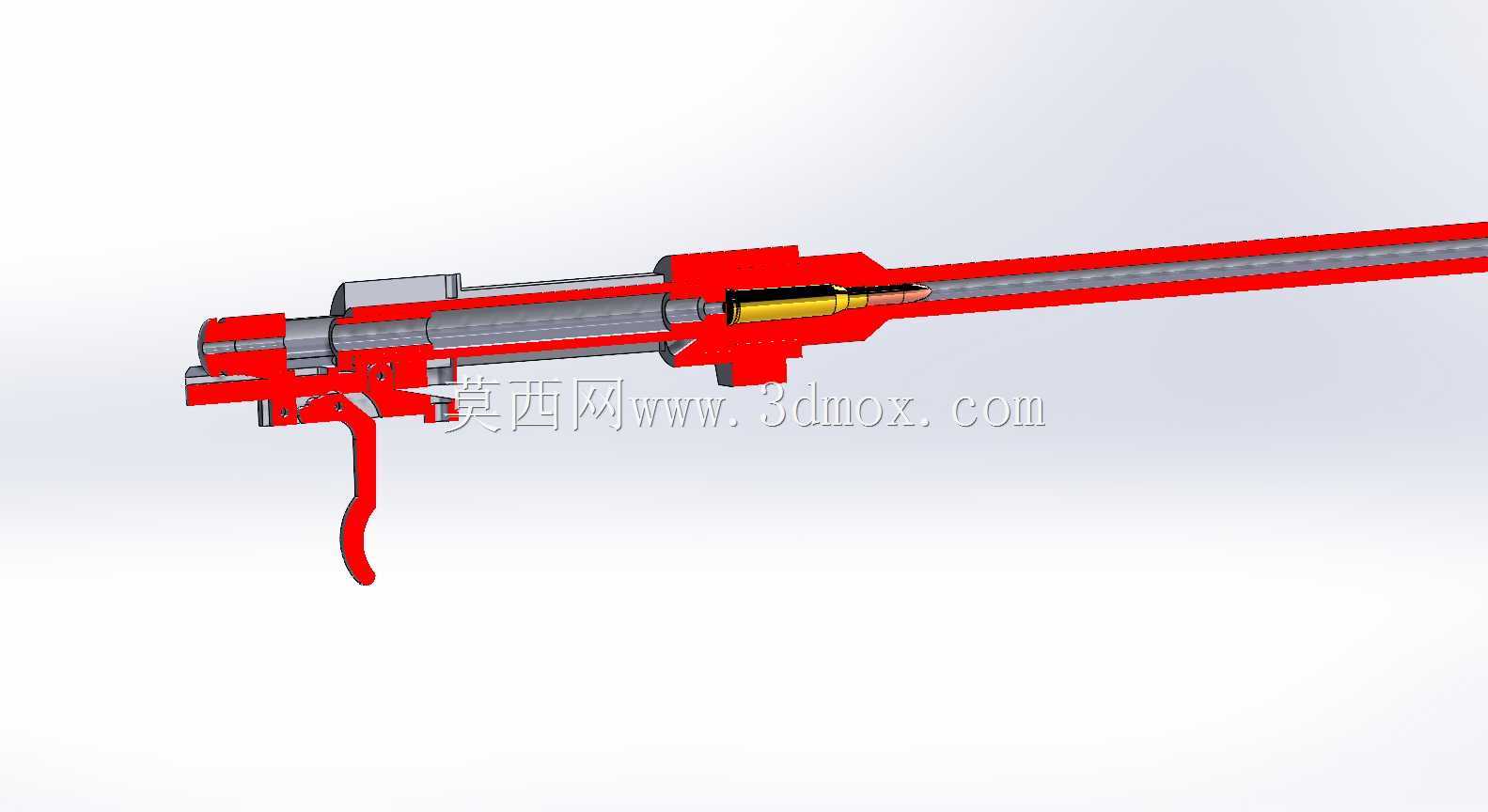

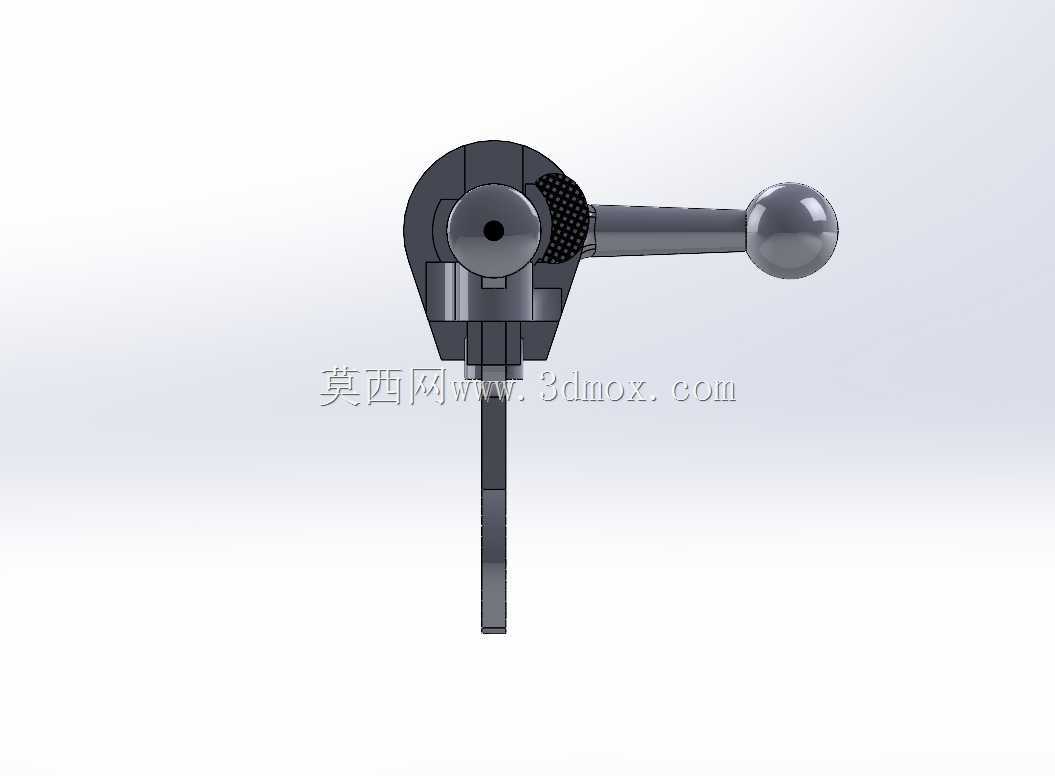

　　从功能特性来看，该结构完整复现了栓动操作的全流程动作：旋转拉机柄时可完成闭锁凸笋的解锁，向后拉动枪机杆可完成抽壳动作，向前推机柄时可完成推弹入膛，再次旋转拉机柄即可完成闭锁，同时击锤进入待击位置，扣动扳机即可释放击锤完成击发，整套动作的传动间隙、零件运动行程都做了等比例还原，每个活动零件的运动限位都做了明确的结构约束，不存在运动干涉问题。设计过程中优先保证了各运动副的配合合理性，拉机柄的旋转角度与闭锁凸笋的锁止行程做了匹配计算，扳机的扣合行程与击锤的释放角度做了联动校核，击针的突出量控制在合理区间内，避免出现击发无力或者击穿底火的问题；考虑到后续3D打印验证的需求，所有零件的公差预留都适配了熔融沉积成型的工艺特性，相邻配合面预留了0.15-0.2mm的间隙，薄壁结构的厚度均不小于1.2mm，避免打印过程中出现结构断裂或者变形。

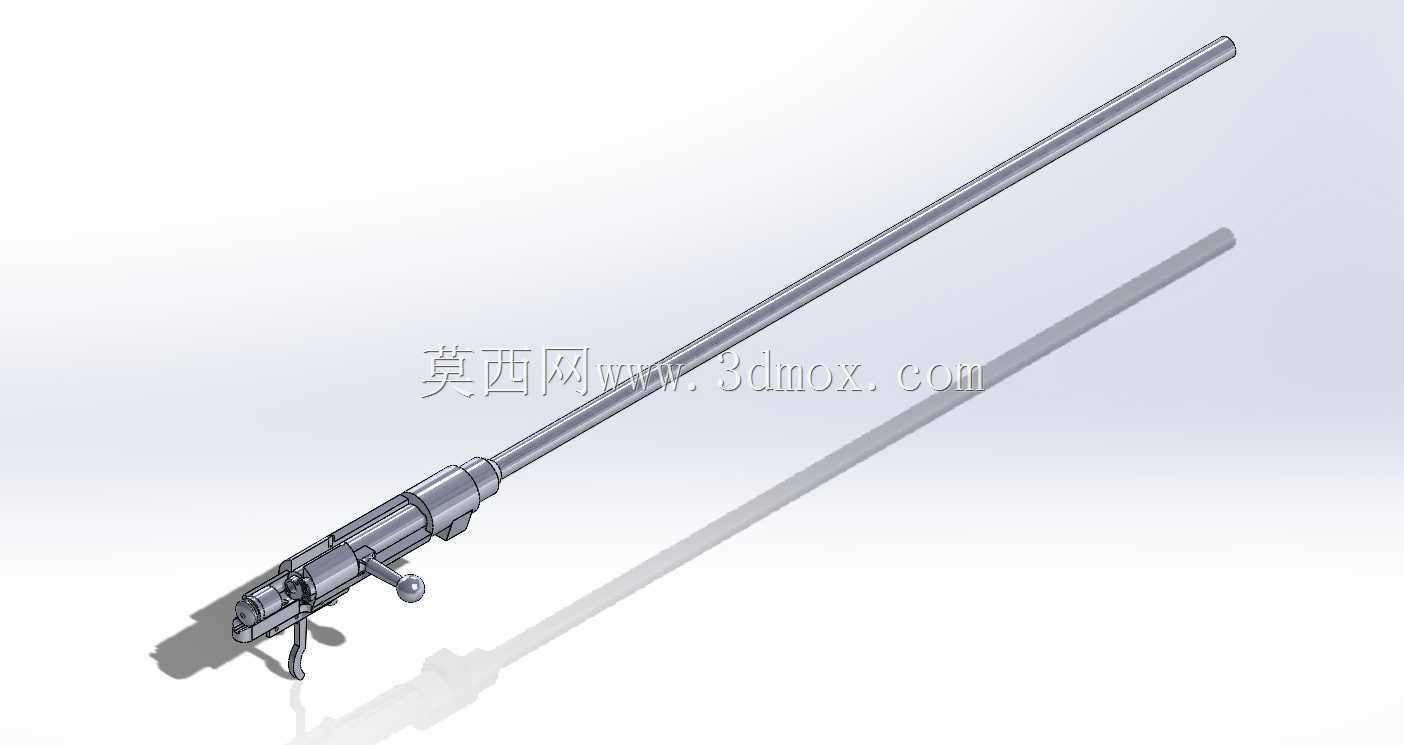

　　从外形尺寸与安装边界来看，整套机构的核心杆状零件长度与原品保持一致，机匣部分的安装接口尺寸完全匹配标准栓动枪械的安装槽位，扳机组件的突出高度、拉机柄的旋转半径都做了边界校核，安装到对应枪托结构时不会出现干涉问题，所有外露零件的轮廓都做了圆角过渡处理，避免操作过程中出现锐边划伤的问题。结构设计过程中没有做多余的装饰性特征，所有曲面、凸起、凹槽都服务于功能需求：闭锁凸笋的接触面做了平面度约束，保证闭锁时的受力均匀；击针簧的安装孔深度做了精确计算，保证弹簧压缩量处于合理区间，既不会出现簧力不足导致击发无力，也不会因为簧力过大导致扳机扣力过重；抽壳钩的弹性结构做了简化处理，在保证功能演示效果的前提下降低了加工难度，不需要额外的弹性零件即可完成抽壳动作的演示。

　　对于机械结构设计从业者而言，这套模型的参考价值在于其完整呈现了“旋转-直线”复合运动机构的设计逻辑，如何在有限的空间内布置多组联动零件，如何通过零件的形状约束实现运动限位，如何平衡零件强度与运动灵活性，这些设计思路都可以迁移到各类精密传动机构的设计工作中，尤其是小型手动触发类机构的设计，可以直接参考这套结构的传动路径与公差分配逻辑。
