十字轴式传动转向连接接头结构

　　这类十字轴结构的转向连接接头，核心应用场景覆盖需要变角度传递扭矩的传动链路，在需要补偿两轴间角度偏移、实现转向动作传递的设备中十分常见，小到小型工装的传动换向结构，大到行走设备的转向传动链路，都能见到这类结构的身影。不同于刚性联轴器只能传递同轴扭矩的特性，这类接头依靠中部的铰接回转结构，能够在两轴存在一定夹角的工况下持续稳定传递旋转扭矩，同时抵消安装过程中产生的同轴度误差，避免轴系因强制对中产生额外的弯曲应力，延长传动轴与支撑轴承的使用寿命。

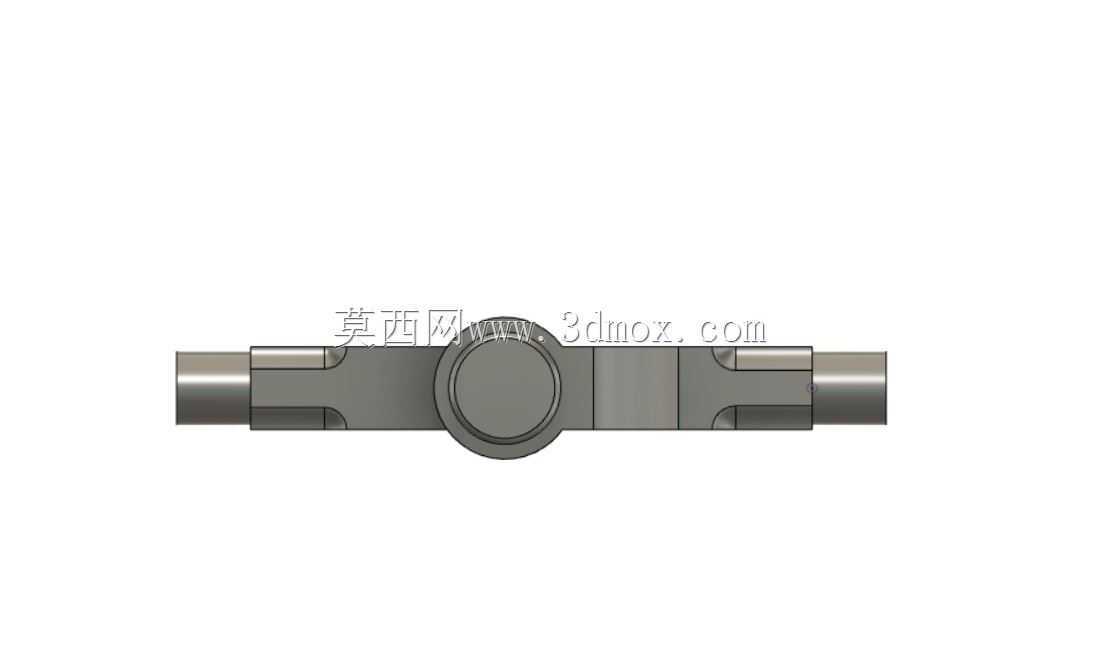

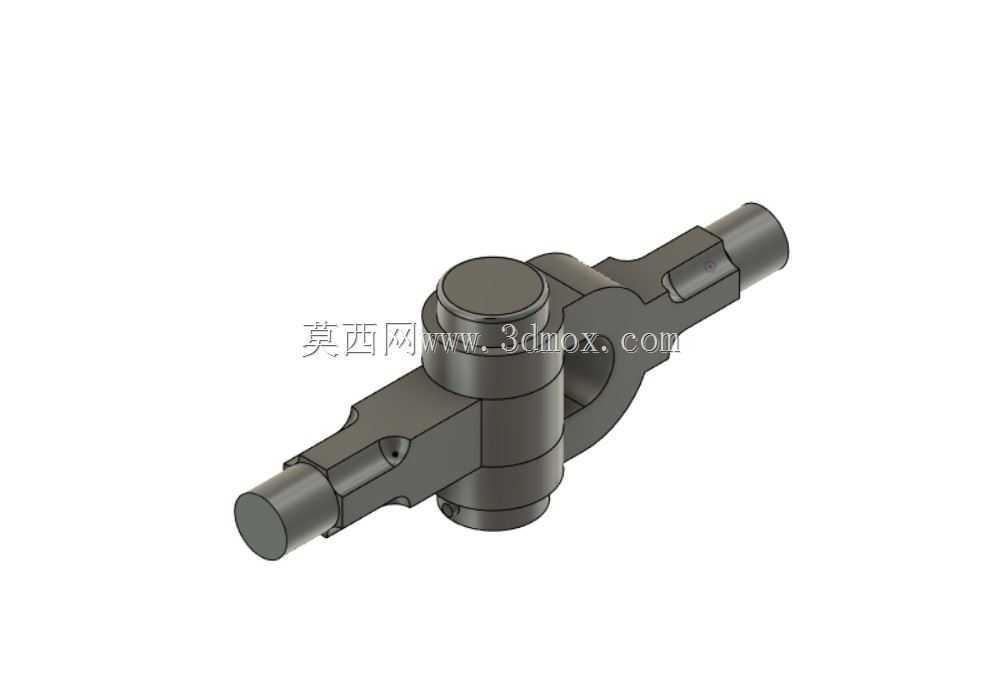

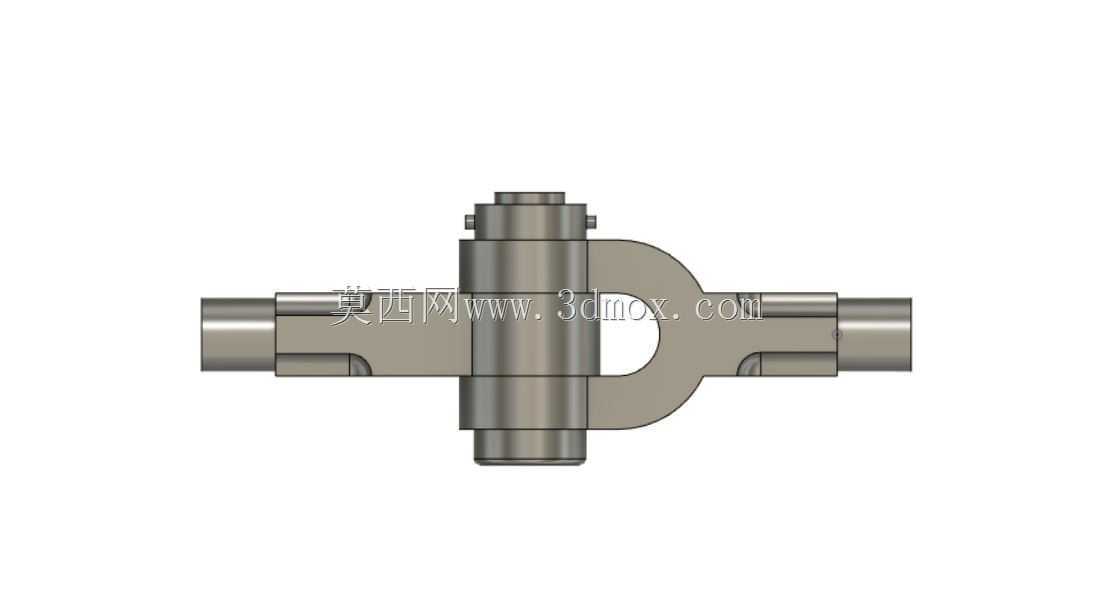

　　从结构设计逻辑来看，整个接头采用对称式布局，两端伸出的轴段用于和外部传动构件连接，中部的回转铰接部分是功能核心，轴段与中部主体采用一体化加工的结构形式，避免分体装配带来的连接间隙，保证扭矩传递过程中的刚性，减少传动回差。设计过程中需要重点校核中部铰接位置的接触应力，因为变角度传动时，铰接接触面会承受周期性的挤压载荷，若接触面积设计过小，长期运行后容易出现压溃磨损，导致传动间隙增大，转向传递精度下降。两端轴段的直径需要匹配所传递的额定扭矩，按照扭转强度公式核算轴径，保证在最大冲击扭矩下不会出现扭转变形或断裂，轴段末端可根据安装需求设计成光轴、键槽轴或是螺纹连接结构，适配不同的外部连接场景。

　　外形尺寸方面，这类接头的整体长度需要匹配安装空间的轴向距离，中部回转体的外径决定了最大允许的偏转角度，通常中部外径越大，可实现的两轴夹角范围越大，但同时也会增加整体重量，设计时需要在偏转角度需求和结构轻量化之间做平衡。安装边界上，两端轴段的同轴度公差需要控制在合理范围内，铰接部分的转动副需要预留合适的配合间隙，既要保证转动灵活无卡滞，又不能间隙过大导致传动过程中出现冲击异响。实际装配时，两端轴段与外部构件的连接需要保证轴向定位可靠，避免传动过程中出现轴向窜动，铰接转动副位置可根据工况需求添加润滑结构，降低长期转动带来的磨损，提升构件的使用寿命。

　　在实际工况应用中，这类接头需要承受频繁的正反向扭矩传递，尤其是在转向动作频繁的场景下，交变载荷会对结构的疲劳强度提出较高要求，因此在建模阶段需要对结构的应力集中位置做圆角过渡处理，避免轴段与中部主体连接位置出现直角突变，减少应力集中带来的疲劳断裂风险。不同于普通的刚性连接构件，这类转向接头的运动仿真需要重点验证不同偏转角度下的运动干涉情况，确保在最大设计夹角下，结构自身不会出现碰撞卡滞，同时要核算转动过程中的扭矩传递效率，避免因铰接副的摩擦阻力过大导致传动损耗增加。对于需要在多尘、潮湿环境下使用的场景，还可以在铰接位置增加密封结构，阻挡外界杂质进入转动配合面，防止磨粒磨损加速构件失效。
