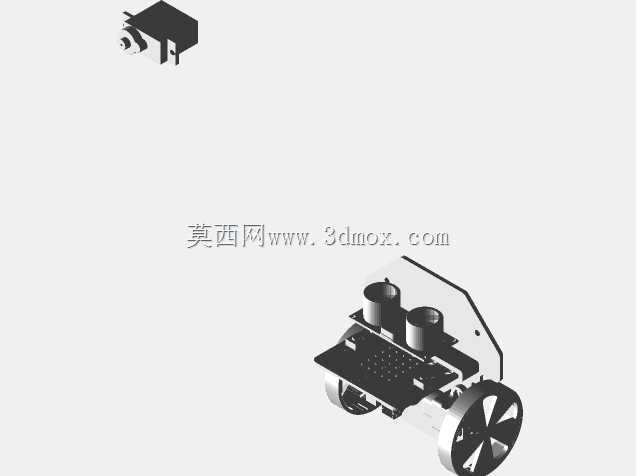

maqueen微型教育机器人移动底盘结构

　　这套轮式移动底盘结构，是面向青少年科创教育场景开发的小型载具平台，核心定位是作为编程入门、传感器拓展实践的硬件载体，适配中小学信息技术课、创客社团活动、机器人竞赛入门训练等场景，能够承载主控板、各类外接传感器完成循迹、避障、红外遥控等基础实验任务。从结构设计逻辑来看，整体采用分层堆叠的布局思路，最下层为动力安装层，左右对称布置两个驱动轮，轮组采用橡胶胎面搭配塑料轮毂的组合，胎面做了细密的防滑纹路处理，能够在木质桌面、PVC地垫、普通纸面等常见教学场景接触面提供足够摩擦力，避免行进过程中出现打滑丢步的问题；驱动轮的安装位预留了标准的电机轴插接孔，可直接适配常用的N20微型直流减速电机，电机固定位设计了卡扣式限位结构，不需要额外螺丝即可完成电机的预固定，降低组装过程中的零件操作难度，适合低龄学习者独立完成组装。

　　底盘中层为电路承载层，板面做了网格化的镂空处理，一方面能够减轻整体结构重量，降低行进过程中的动力负载，另一方面预留了多组标准间距的安装孔位，可兼容主流的开源主控板、超声波传感器、红外循迹模块、蓝牙通讯模块的安装固定，孔位公差控制在0.2mm以内，能够保证各类通用模块直接对位安装，不需要二次打孔修整。上层为拓展安装区，预留了两个圆柱形的传感器安装座，可直接插接红外接收头或者状态指示灯，安装座的高度经过测算，能够保证传感器信号发射接收角度无遮挡，不会被底盘上层的主控板遮挡信号路径。从安装边界尺寸来看，整体底盘长宽控制在巴掌大小的范围内，能够适配常规的课桌操作空间，轮距设计经过反复调试，在保证转弯灵活性的同时，避免原地转向时出现侧翻问题，底盘离地间隙控制在5mm左右，既能够顺利通过桌面拼接缝隙、普通纸张边缘等微小障碍，又不会因为离地过高导致重心上移影响行进稳定性。结构的边角全部做了R3以上的圆角处理，没有尖锐的直角棱边，避免学生组装使用过程中被划伤，所有外露的结构件边缘都做了去毛刺处理，符合教学用具的安全设计要求。

　　在结构强度设计上，主体承载部位采用了加厚的筋位设计，在控制整体重量的前提下，保证承载100g以内的拓展模块时不会出现结构形变，即使从1米左右的桌面高度意外跌落，也不会出现主体结构断裂的问题，能够满足教学场景下高频次拆装、反复使用的需求。动力传动部分没有额外设计复杂的齿轮组结构，直接采用电机轴直连驱动轮的方式，减少传动环节的能量损耗，同时降低结构复杂度，减少组装过程中的故障点，即使是没有机械组装经验的初学者，也能够按照指引快速完成整机组装，不需要额外调试传动间隙。

　　底盘前部预留了循迹传感器的安装槽位，槽位高度距离接触面10mm，刚好是红外循迹传感器的最佳检测距离，不需要额外调整传感器高度即可获得稳定的检测数据，后部预留了电池仓的安装空间，可容纳常规的2节18650电池组，电池仓位置设计在两个驱动轮的轴线上方，能够让整车重心落在轮轴中心位置，保证前后重量均衡，避免行进过程中出现抬头或者点头的问题。整体结构没有采用一体化打印的设计，而是拆分为底盘主体、轮组、传感器安装座几个独立模块，单个模块出现损坏时可以单独替换，不需要整体更换整个底盘，降低长期使用的维护成本，各个模块之间的连接采用卡扣加少量螺丝的固定方式，既保证连接可靠性，又不会因为螺丝过多增加组装难度。
