二十教育机器人底盘顶部结构设计

　　这款底盘顶部构件是面向青少年科创教育场景开发的小型移动机器人核心承载部件，主要适配中小学科创课堂、家庭创客实践、机器人启蒙教学等场景的使用需求，作为二十系列教育机器人的上部结构件，承担着上部功能模块安装、核心电子元件承载、整机外观包覆的多重作用。从实际教学使用场景出发，该构件在设计阶段充分考虑了青少年动手组装的操作容错性，所有安装孔位均做了导入倒角处理，边缘无尖锐锐角，避免组装过程中出现划伤风险，同时孔位公差控制在合理范围，既保证安装定位精度，又不会因公差过紧导致学生组装时需要额外修配，降低动手实践的门槛。

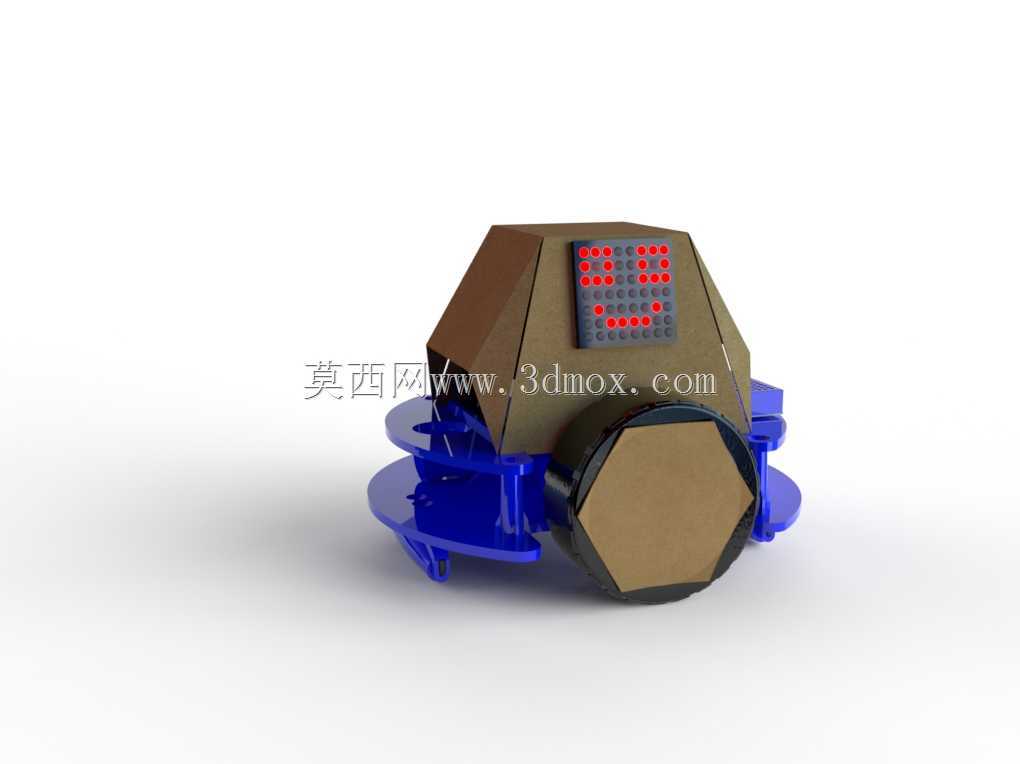

　　从功能特性来看，该底盘顶部构件预留了点阵显示模块的嵌入式安装位，安装位周边设置了定位卡扣，无需额外螺丝即可完成显示模块的固定，方便学生快速完成电子模块的装配；构件下部设置了与底盘蓝色轮组支架的对接卡槽，卡槽采用六边形定位结构，装配时可实现无辅助定位的快速对齐，配合三颗M3规格的固定螺丝即可完成上下结构的锁附，安装完成后整体结构可承受日常教学场景下的跌落、碰撞冲击，不会出现结构松脱的问题。构件上部的多边形轮廓设计并非单纯的外观造型，而是为了拓展外接传感器预留安装平面，每个平面都可兼容通用的创客传感器安装孔距，方便学生后续自主加装红外避障、光线感应、声音检测等功能模块，满足不同阶段的科创教学拓展需求。

　　设计思路上，该构件完全围绕教育场景的易用性、安全性、拓展性三个核心维度展开，没有采用工业机器人复杂的曲面造型，整体以平面和小角度斜面为主，既降低了3D打印加工的支撑需求，方便学校或创客空间自行采用FDM工艺打印制作，也能减少组装时的对位难度。构件内部设置了十字形加强筋，在保证整体壁厚仅2mm的前提下，大幅提升了结构的抗扭刚度，避免学生拧紧螺丝时出现构件开裂的问题；同时内部预留了走线槽，可将显示模块、驱动板的连接线规整收纳在槽内，避免走线外露被轮组卷入造成故障，也能让学生在组装过程中养成规范布线的工程习惯。

　　从安装边界与尺寸配合来看，该构件整体最大外轮廓尺寸与下部底盘轮组的最大回转直径保持一致，不会出现上部结构超出轮组边界导致机器人移动时发生刮蹭的问题；显示模块安装位的下沉深度为5mm，刚好匹配通用8*8点阵模块的厚度，安装完成后显示面与构件上表面齐平，既美观也能避免模块突出受到碰撞损坏。下部与轮组支架的对接面高度为12mm，预留了足够的空间容纳驱动电机的接线端子，不会出现装配时压线、挤线的问题；所有外接拓展安装孔均采用标准的创客类零件通用孔距，可兼容市面上绝大多数的教育类电子模块、结构配件，无需额外制作转接件即可完成功能拓展。

　　在实际教学应用中，该构件作为机器人的上部主体，既可以作为基础组装教学的实操零件，让学生理解卡扣定位、螺丝锁附、筋板加强等基础结构设计知识，也可以作为后续创意改装的基础载体，学生可在其表面粘贴装饰件、加装额外功能模块，完成个性化的机器人作品制作。结构设计上充分考虑了重复拆装的耐用性，所有螺丝孔位都做了铜螺母嵌装的预留位，多次拆装也不会出现塑料孔滑牙的问题，适配教学场景下零件反复使用的需求；整体重量控制在合理范围，不会给下部驱动轮组造成额外的负载压力，保证机器人的移动灵活性与电池续航表现。
