UDOO开发板嵌入式安装防护外壳结构

　　这款嵌入式安装防护壳体，主要面向开源硬件开发场景下的主控板搭载需求，适配UDOO系列开发板的安装使用，在创客项目原型验证、小型嵌入式控制设备搭建、教学实验平台组装这类场景中，能够为核心电路板提供可靠的物理防护，同时兼顾接口外露的使用需求。从实际使用角度出发，这类壳体的核心作用是隔绝外界粉尘、轻微磕碰对板载电子元件的损伤，避免开发过程中线路误触造成的短路风险，同时规整板卡周边的走线布局，让零散的原型设备具备更规整的外观形态，方便后续集成到更大的整机系统当中。

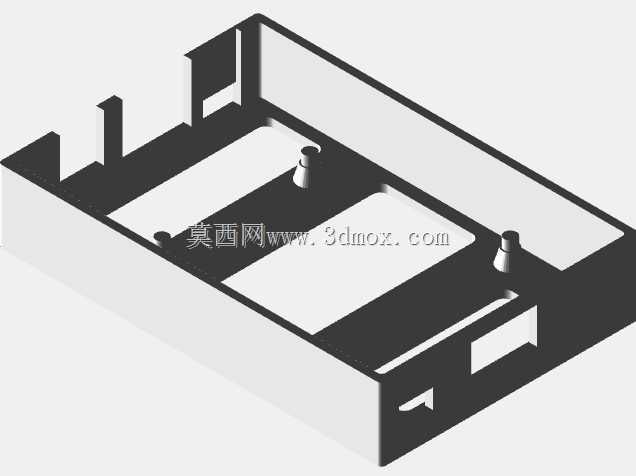

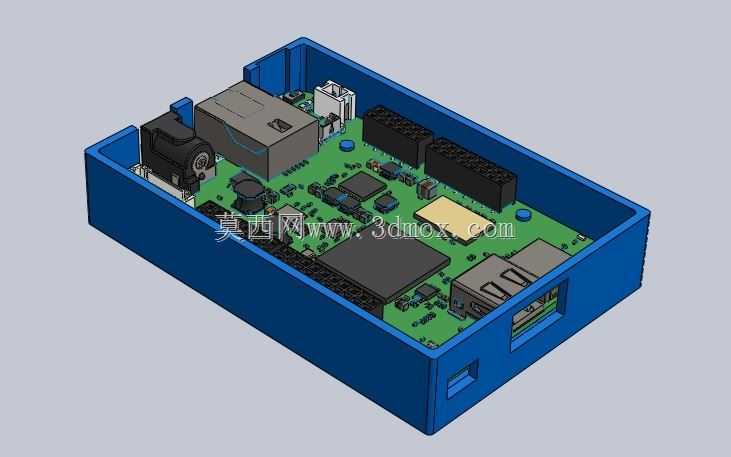

　　设计过程中首先要匹配核心板卡的安装边界，壳体内部的容纳腔尺寸完全贴合对应开发板的PCB外形，预留出板载排针、接口、外接模块的安装空间，不会出现元件与壳体内壁干涉的问题。壳体侧壁的开孔位置完全对应板卡的外接接口，包括电源输入口、USB通讯口、以太网接口、HDMI输出接口的位置都做了精准对位，安装完成后不需要额外调整板卡位置，所有外接接口都能直接从侧壁开孔处外露，不影响外接线材的插拔操作。壳体底部预留了对应的固定柱位置，和PCB板上的安装孔位完全对齐，可以通过螺丝直接将板卡锁紧在壳体内，避免搬运或者使用过程中板卡出现窜动，导致接口对位偏移或者元件磕碰。

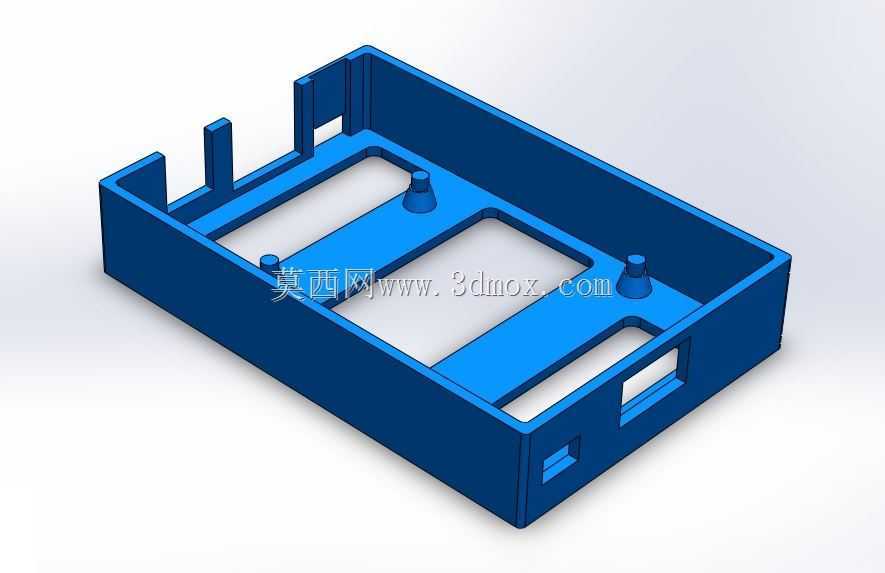

　　从结构设计思路来看，这款壳体采用一体式围边结构，底部为封闭承托结构，顶部预留开放空间方便外接扩展模块的安装，毕竟UDOO这类开发板经常需要外接传感器、扩展屏、通讯模块等配件，开放的顶部空间不会阻碍扩展模块的插接，也方便开发过程中随时对板卡进行调试、跳线操作。壳体的边角做了圆弧过渡处理，避免尖锐边角在装配或者使用过程中造成划伤，壁厚选取兼顾结构强度和轻量化需求，既不会因为壁厚过薄导致壳体容易受力变形，也不会因为壁厚过大造成整体重量增加、占用过多安装空间。

　　在安装适配性上，这款壳体的外部尺寸考虑了常规嵌入式安装的空间预留，不管是安装到桌面式实验台架上，还是嵌入到小型设备的控制柜内部，都不需要额外占用过多的安装空间，壳体外部可以根据实际使用需求加装固定耳，通过螺丝将整个壳体固定到安装基面之上。壳体内部除了容纳核心PCB板之外，还预留了少量冗余空间，可以容纳少量外接的飞线或者小型转接模块，不需要额外扩展壳体尺寸就能满足常规原型开发的走线需求。针对板载发热较大的元件区域，壳体对应位置没有做封闭遮挡，能够保证空气自然流通带走元件工作产生的热量，避免封闭空间内热量堆积造成元件工作温度过高，影响运行稳定性。

　　实际装配过程中，只需要将开发板对准壳体内部的固定柱放置，锁紧固定螺丝即可完成板卡与壳体的组装，不需要额外的转接件或者复杂的装配步骤，拆卸也十分方便，需要更换板卡或者进行板级维修的时候，只需要拧下固定螺丝就能将板卡取出，不会对板载元件造成损伤。壳体的表面处理兼顾绝缘性能和耐磨性能，能够避免壳体与板卡焊点接触造成短路，同时日常使用过程中轻微的摩擦剐蹭不会在壳体表面留下明显划痕，能够长时间保持外观的完整性。对于从事嵌入式开发、小型智能设备原型搭建的结构设计人员来说，这类精准适配的防护壳体能够大幅减少原型设备组装过程中的结构适配工作量，不需要从零开始设计壳体结构，直接套用就能完成核心板卡的防护与安装，缩短项目的开发周期，同时保证核心板卡的使用可靠性。
