模块化电磁悬浮轨道系统结构设计

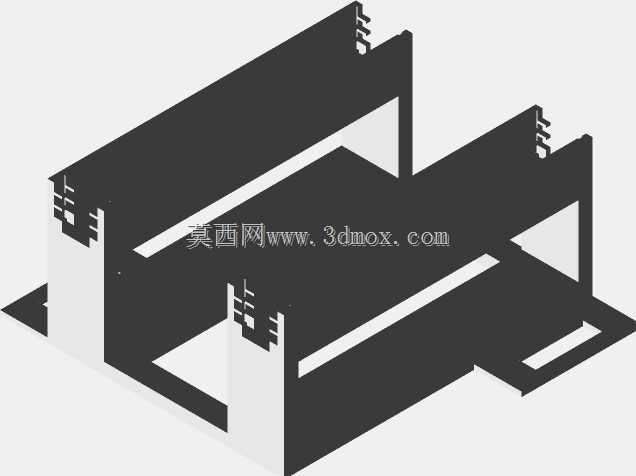

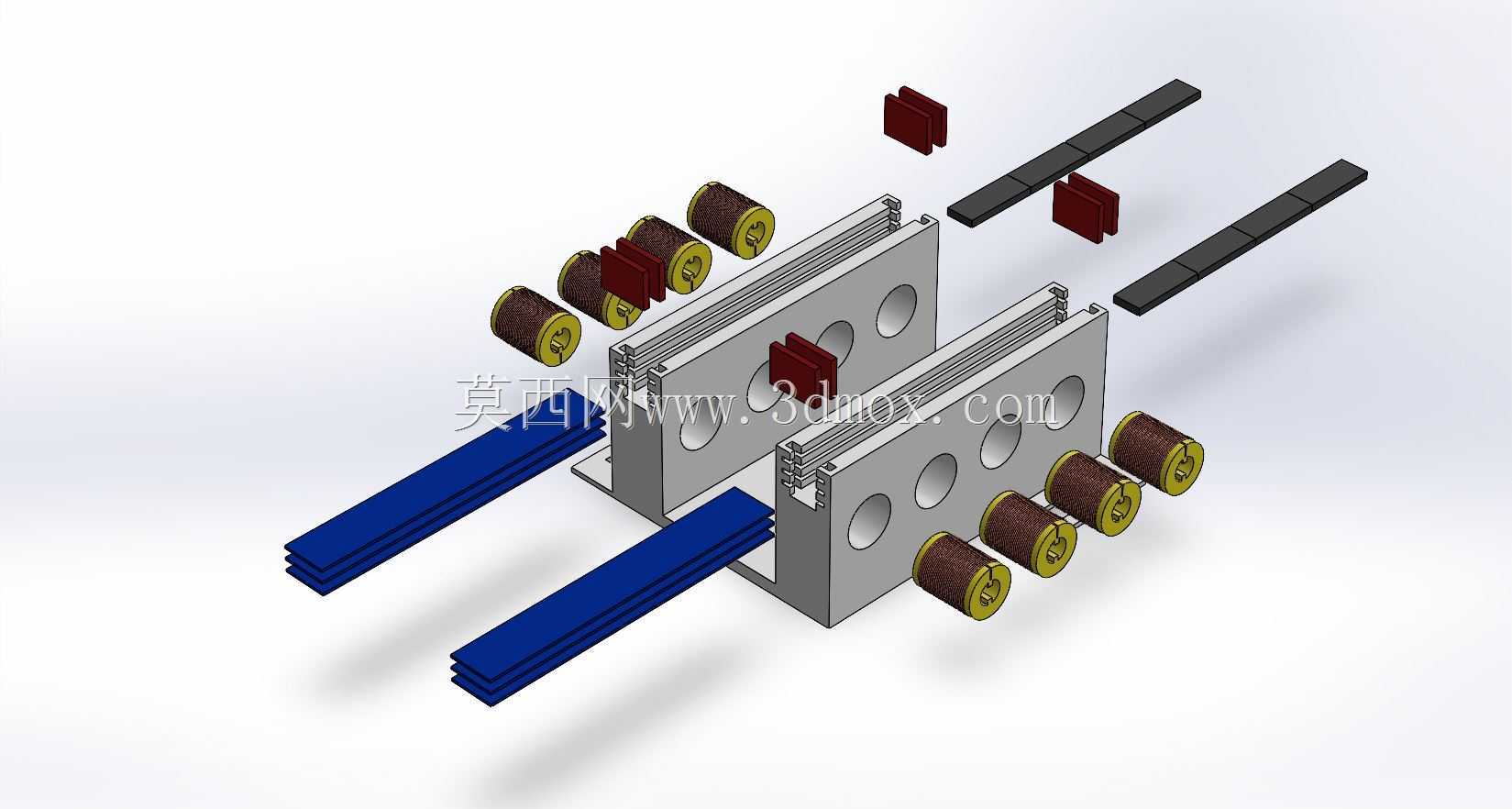

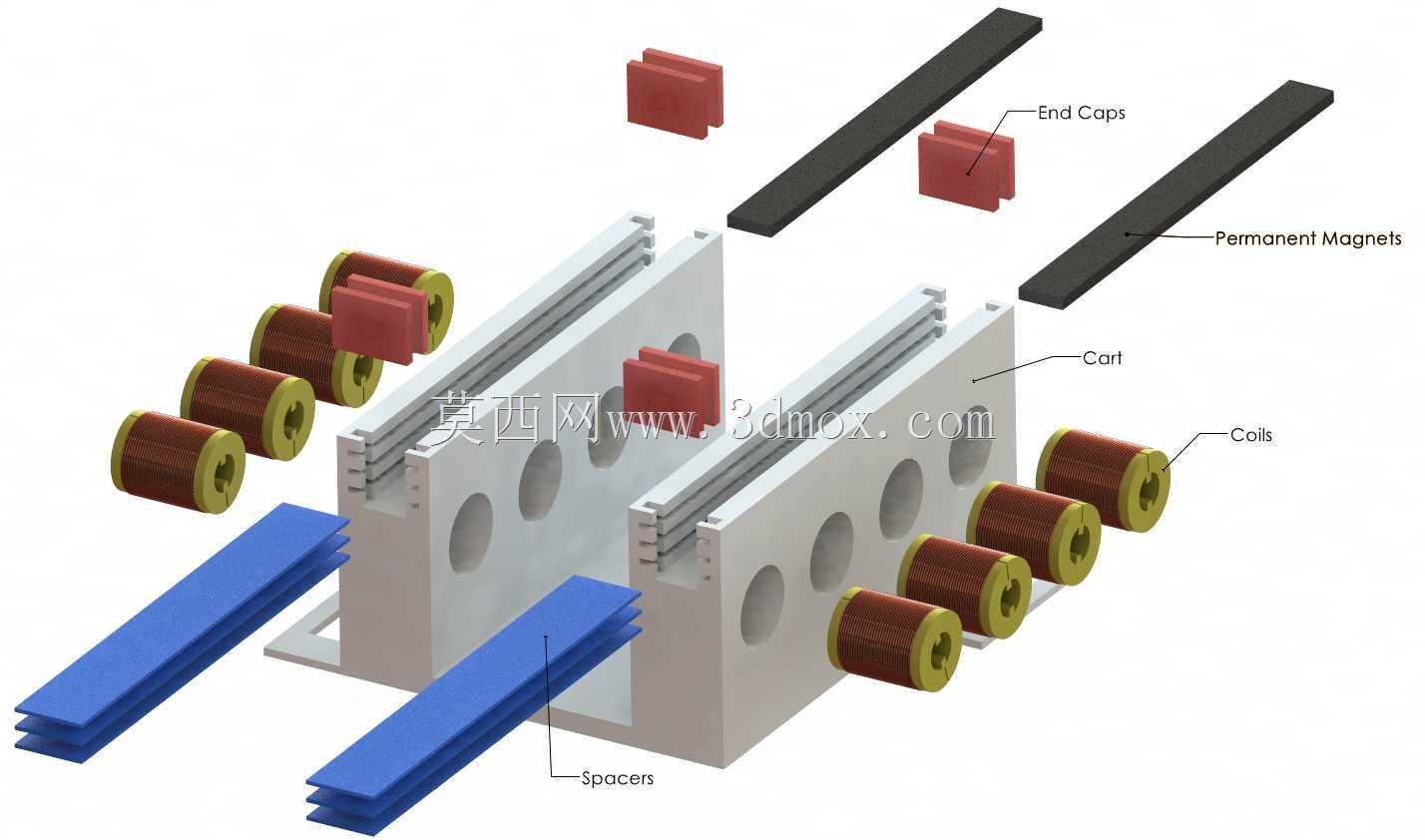

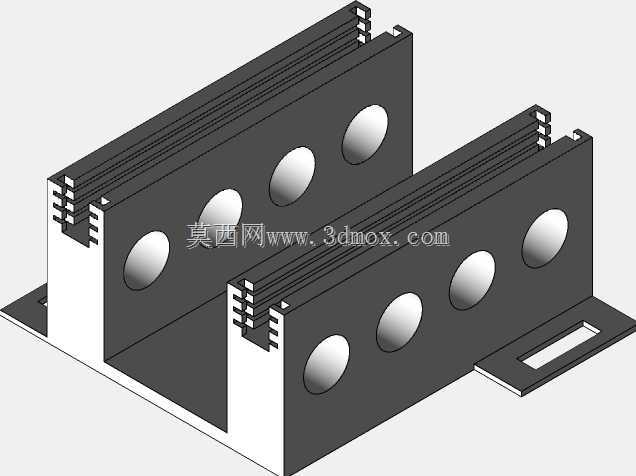

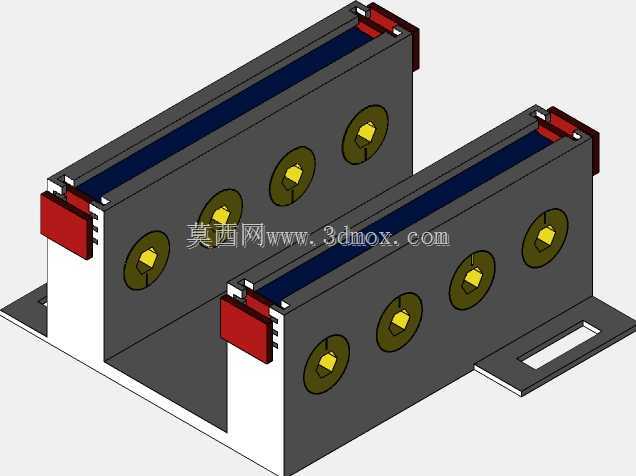

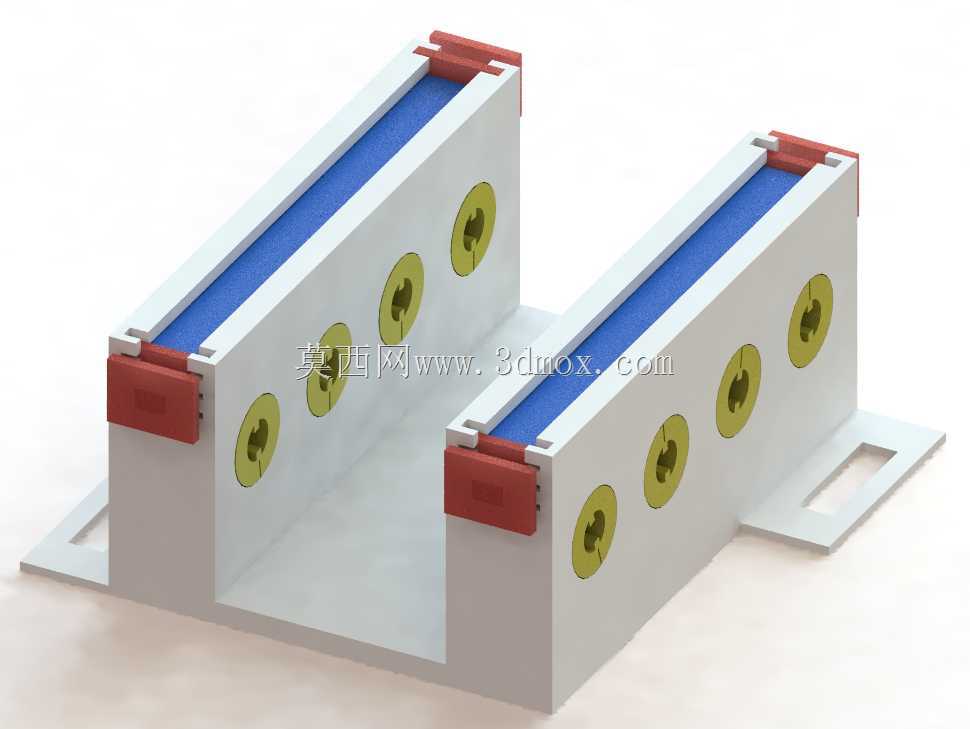

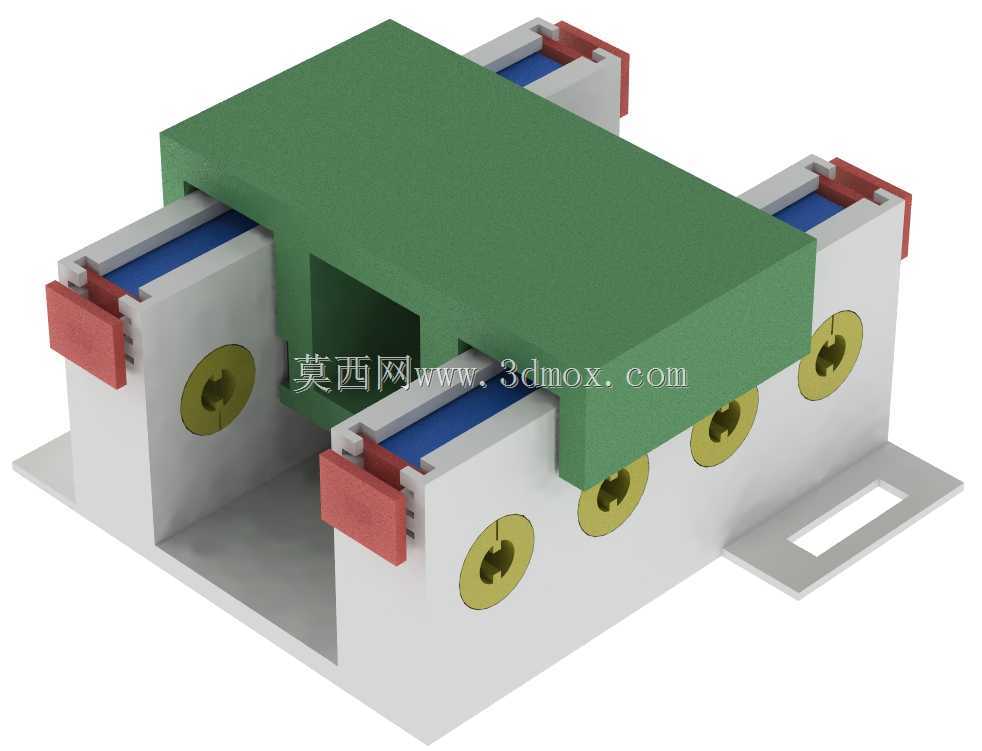

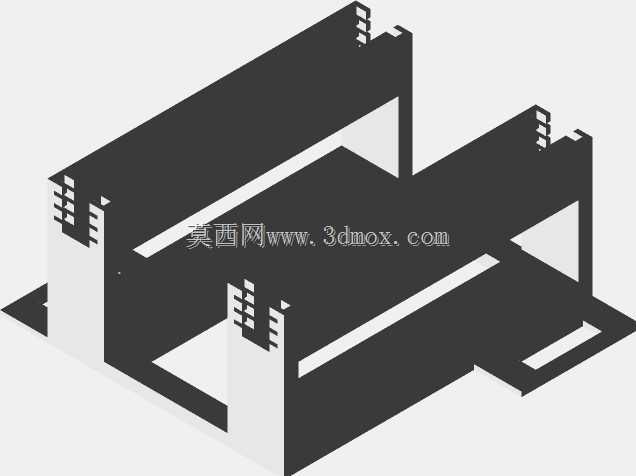

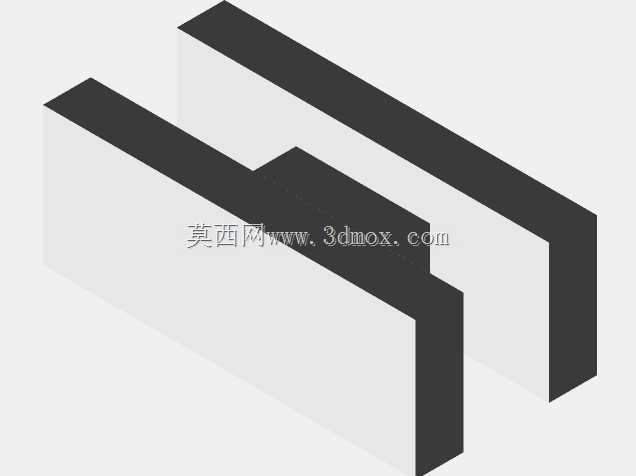

　　这套模块化电磁悬浮轨道结构，主要面向高校电气、机电专业的原理验证场景，也可作为小型磁悬浮载物输送线的原型验证单元使用，核心是通过电磁力实现无接触悬浮支撑，规避传统轮轨接触带来的摩擦损耗、噪音问题，适合短距离轻载物料的无接触输送场景，比如洁净车间内的精密电子元件转运、教学实验中的磁悬浮原理演示等场景。从结构组成来看，整套系统分为硬件结构件与电控配套两大模块，硬件部分的轨道基座采用对称式布局，两侧设置平行的悬浮导向槽，槽内嵌入电磁线圈安装位，基座上预留的圆形通孔为线圈接线与固定位，端部的红色卡扣结构用于轨道段之间的快速拼接，无需额外紧固件即可实现多段轨道的快速组合，适配不同长度的输送路径搭建需求。

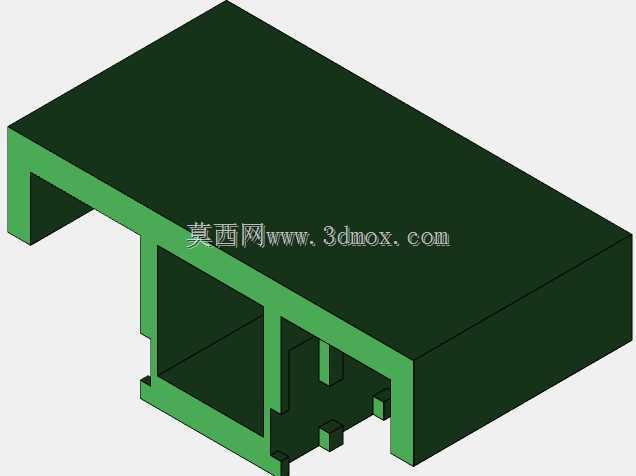

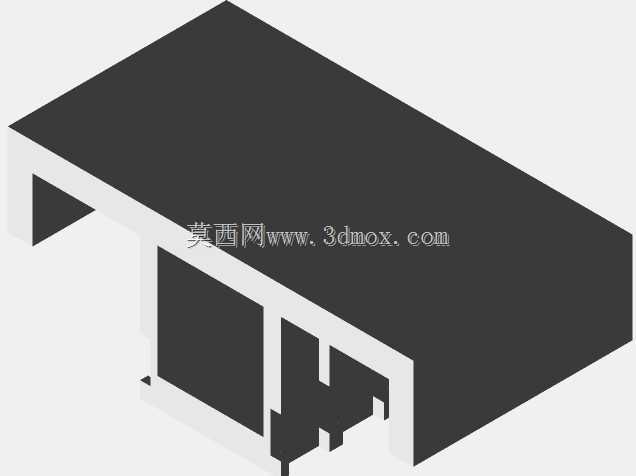

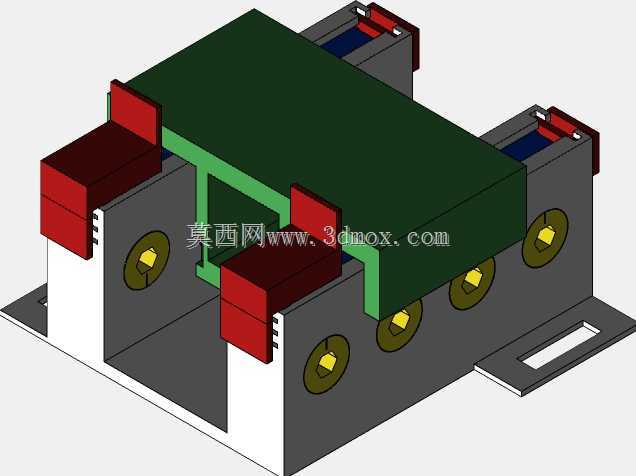

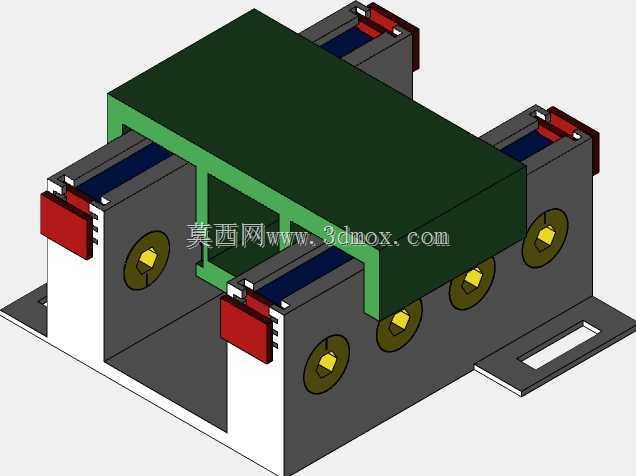

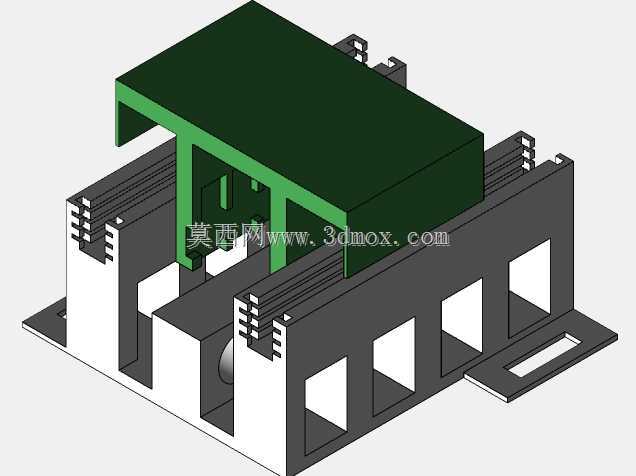

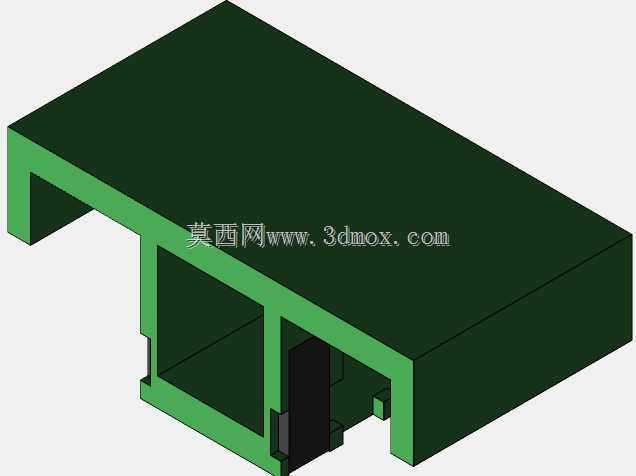

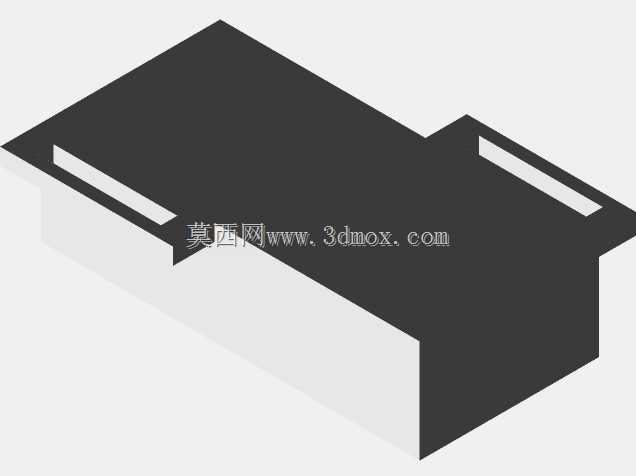

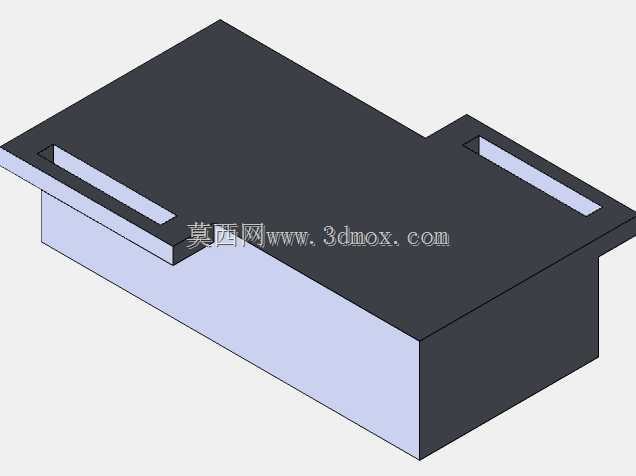

　　中间的绿色悬浮滑块为承载单元，底部与两侧的悬浮面做了平行度公差控制，保证悬浮状态下的气隙均匀性，滑块底部预留的安装平面可根据需求加装载物台、传感器固定座等扩展结构，基座端部延伸的带孔安装耳用于整套轨道在工作台面、机架上的固定，安装孔位做了通用化设计，可适配M3-M5规格的标准紧固件，安装边界预留了足够的接线与维护空间，不会出现安装后接线操作干涉的问题。设计过程中，结构件的加工适配性是核心考量因素，除螺线管外壳采用PETG材质3D打印外，其余结构件均支持PLA材质3D打印制作，同时轨道的安装基准面、线圈定位槽也兼容数控铣削加工工艺，可根据加工条件灵活选择制作方式。

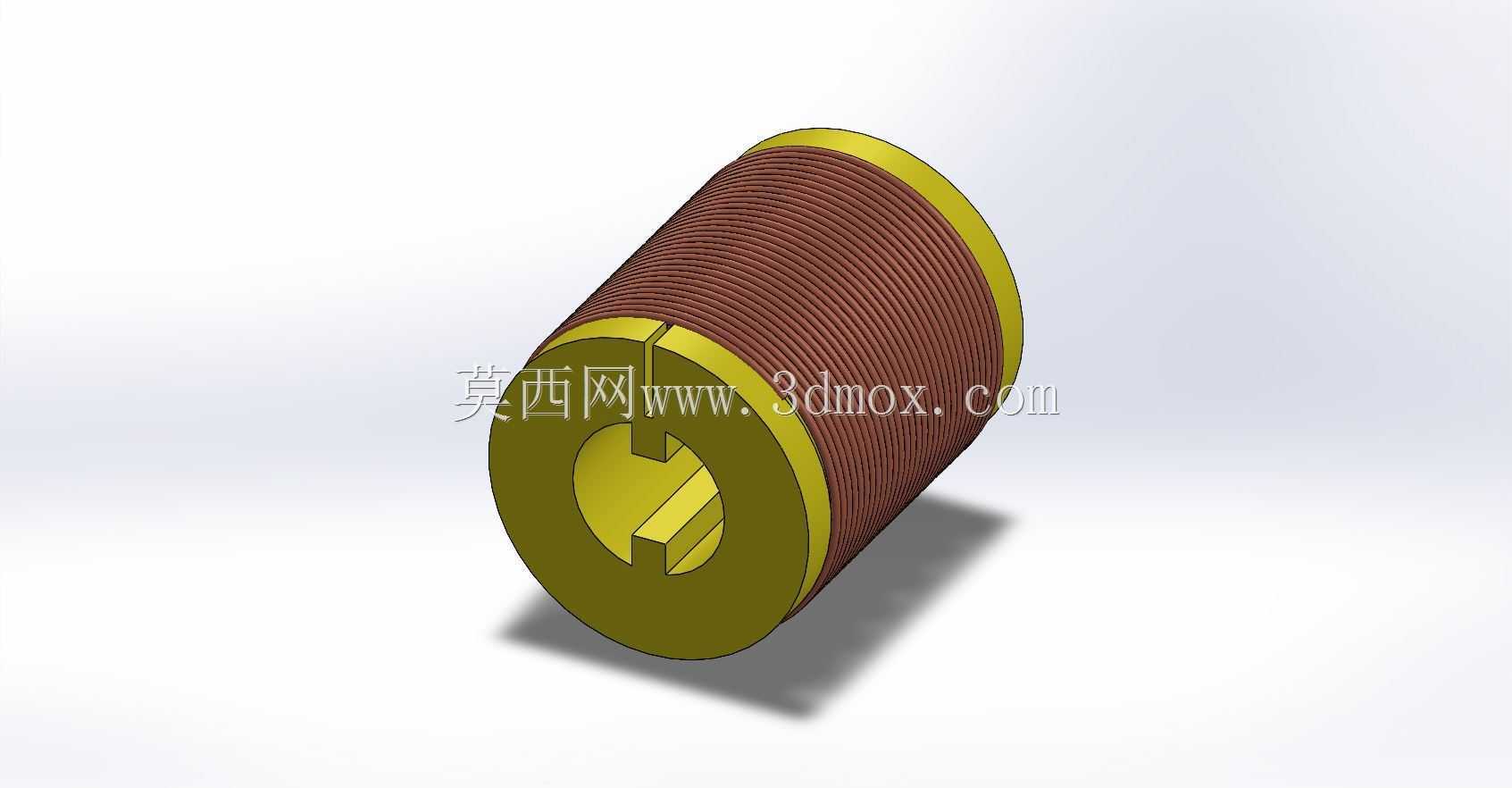

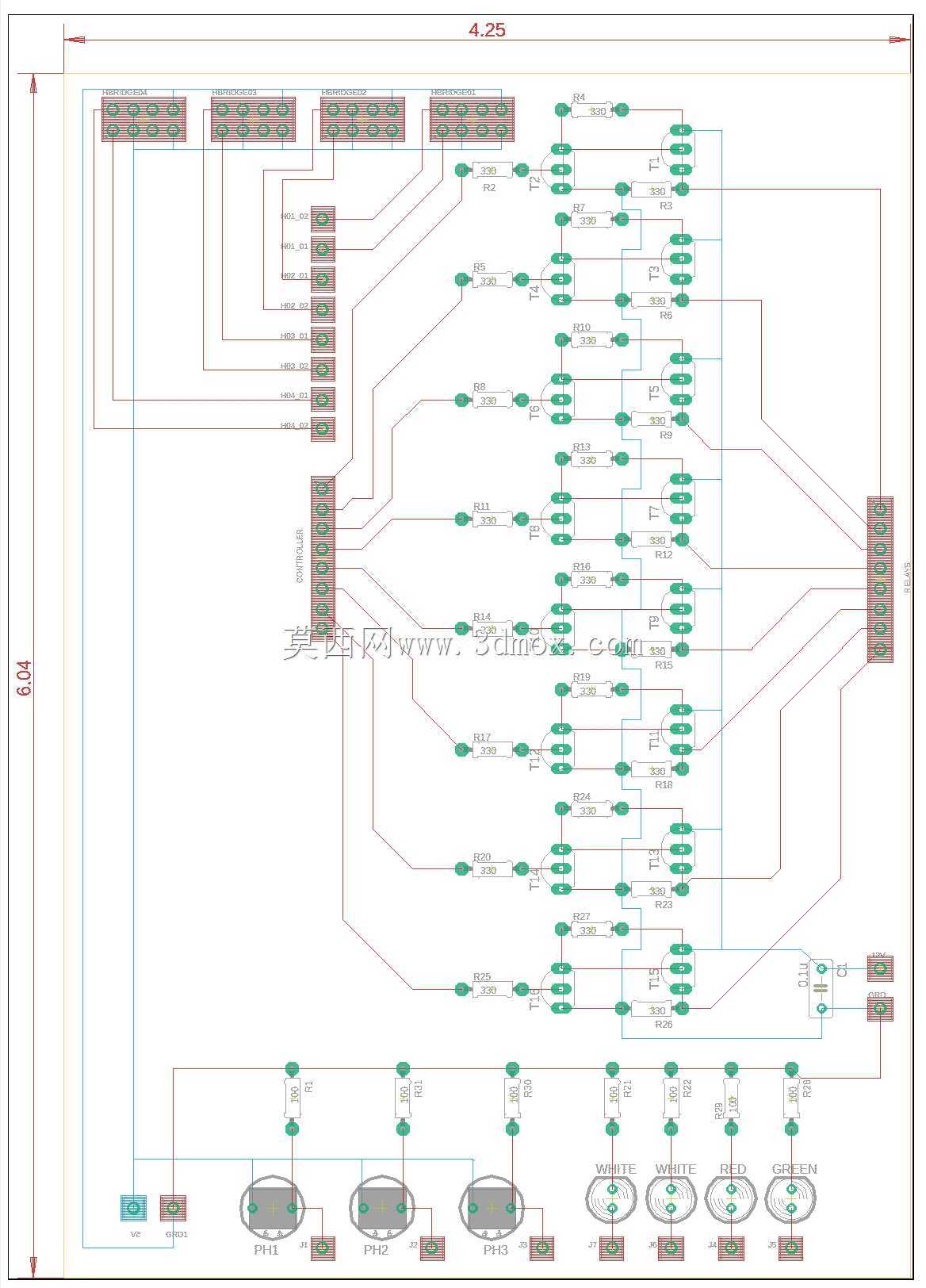

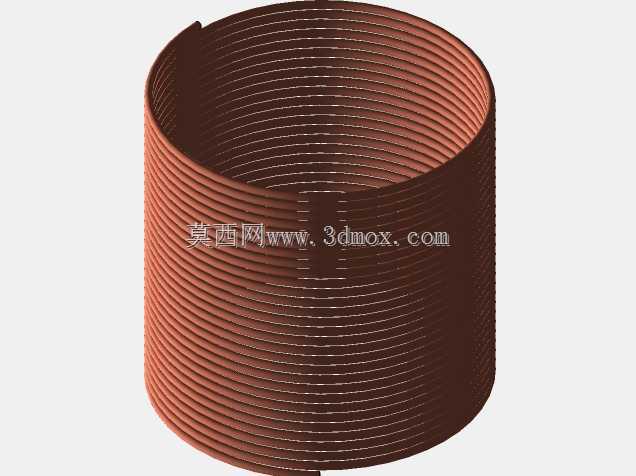

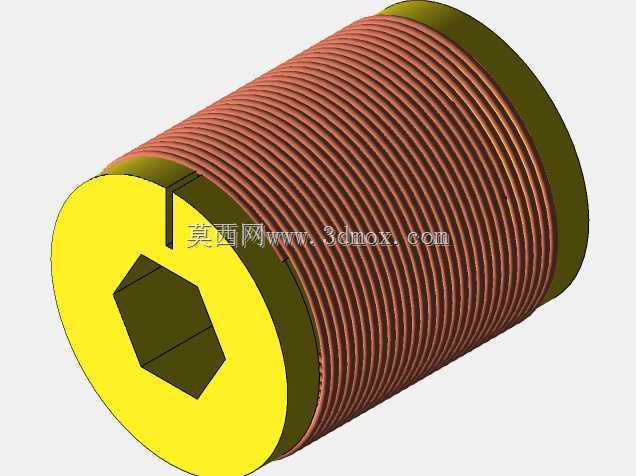

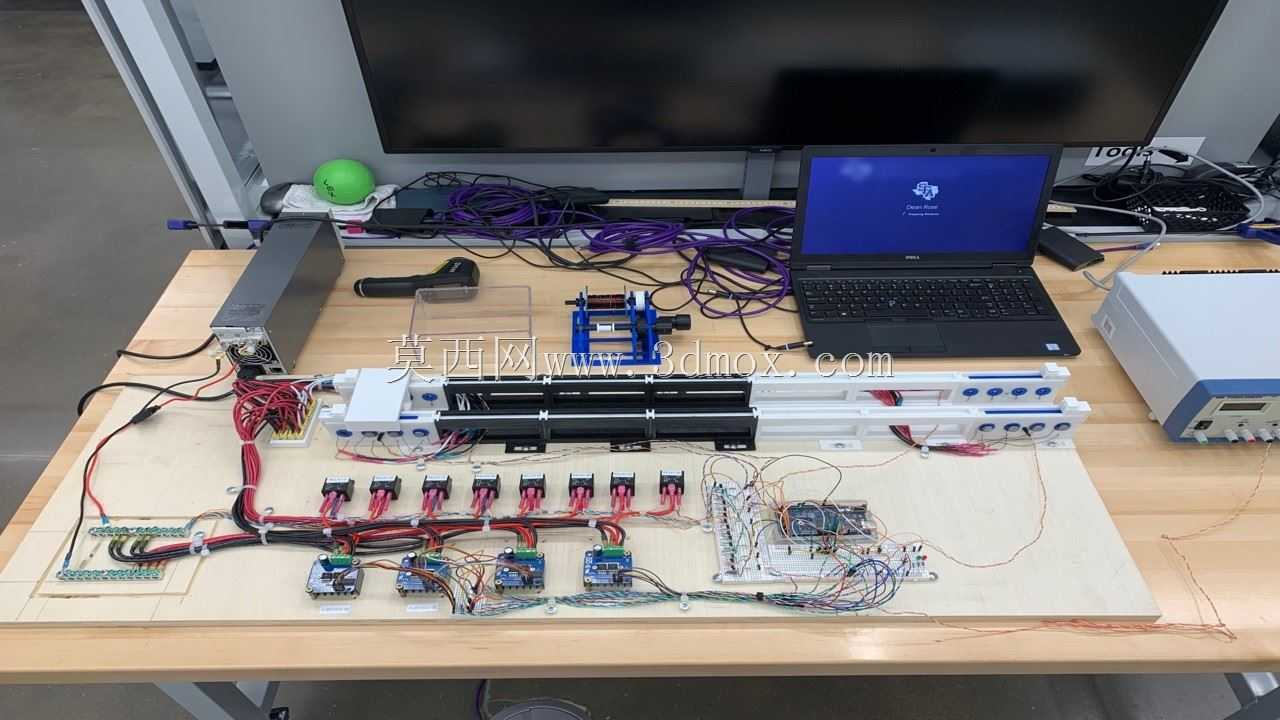

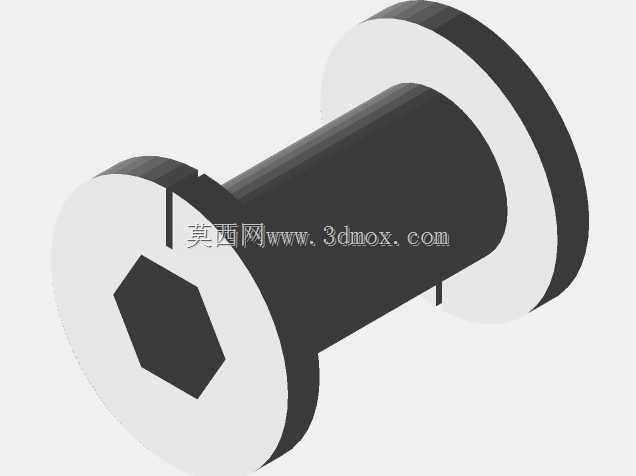

　　电路部分的结构预留了PCB板安装位，可直接搭载铣削加工完成的PCB板，配套的低压高放大倍数驱动电路、Arduino Mega2564控制板、H桥与PWM控制模块均有对应的固定卡槽，无需额外设计固定支架即可完成电控部分的装配，大幅降低原型制作的装配难度。在细节设计上，轨道的导向槽与滑块的配合间隙做了针对性优化，3D打印制作时，垫片区域的支撑结构做了厚度调整，避免因支撑过薄导致拆除困难的问题，同时滑块的悬浮面做了平面度要求，保证电磁力分布均匀，不会出现悬浮侧倾的问题。线圈安装位的尺寸适配常规规格的螺线管绕线器，绕线完成后可直接卡入安装位，接线端预留的走线槽可将线路隐藏在轨道内部，避免外露线路影响悬浮运动。

　　整套结构的模块化设计支持多段轨道拼接，可根据实际需求搭建直线、转弯等不同路径的悬浮轨道，扩展灵活性较强，适合原理验证阶段的快速迭代修改，也可作为小型磁悬浮输送设备的基础结构框架，后续可根据负载需求调整线圈参数、滑块尺寸，适配不同的承载需求。
