嵌入式带开关保险电源输入插座模块

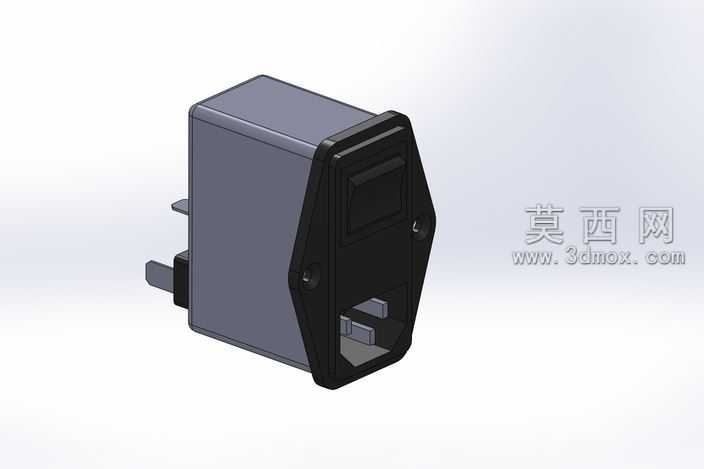

本模型为嵌入式电源输入模块，采用SolidWorks2012版本完成全参数化建模，建模过程严格遵循实际产品的尺寸规范，所有结构特征均经过尺寸校验，可直接用于产品结构设计、装配干涉验证等研发场景。建模阶段首先绘制前端安装面板的基准草图，通过拉伸凸台生成面板基体，针对面板两侧的安装固定孔位，采用异型孔向导精准定位，匹配标准紧固件的安装尺寸，面板边缘做了适配机箱开孔的倒角处理，保证安装后与机箱面板贴合平整。主体外壳部分通过拉伸生成盒体结构，针对外壳与前端面板的拼接位置，设计了对应的卡扣限位结构，保证装配后无松动错位。前端功能区域依次布局了品字电源输入插口、船型电源开关、保险管安装位，三个功能区域的开孔尺寸完全匹配对应标准件的安装公差，插口内部的导电接触片卡位、开关的安装卡槽、保险管的夹持弹片定位结构均做了精细化还原，可直接导入装配体完成对应标准件的虚拟装配。模型后侧预留了接线端子的伸出空间，端子的排布间距符合安规设计要求，避免接线后出现绝缘距离不足的问题。材质渲染阶段，外壳部分采用哑光黑色阻燃工程塑料材质，调整了材质的粗糙度参数还原塑料表面的细腻磨砂质感，安装面板部分做了轻微的光泽度区分，模拟实际产品中面板与壳体的材质细微差异，金属插片部分采用镀镍金属材质，调整反射参数还原金属镀层的光亮质感，整体渲染效果贴近实物外观。设计过程中重点考量了模块的安装适配性，两侧的固定耳采用带沉孔的设计，安装后螺丝头部不会突出面板表面，模块整体的插入深度做了精准控制，适配常规厚度的设备机箱壳体，不会出现安装后壳体内侧空间干涉的问题。所有结构的壁厚均按照注塑生产的工艺要求设计，避免出现壁厚不均导致的注塑缺陷，卡扣的连接强度也经过结构校验，满足日常插拔使用的强度需求，模型整体结构完整，特征树清晰可编辑，可根据实际设计需求调整尺寸参数，适配不同规格的产品设计使用。
