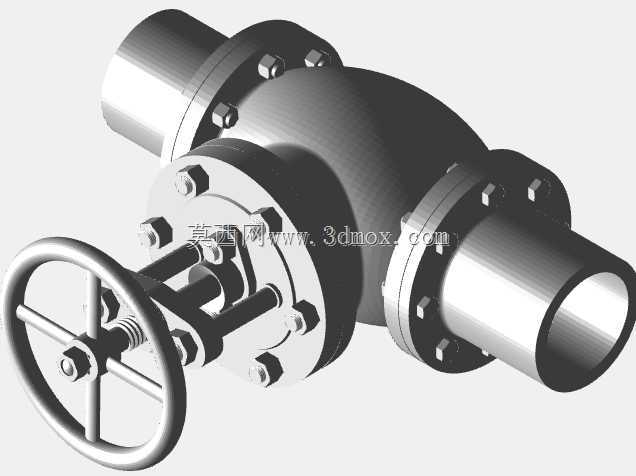

法兰耦合连接式截止阀结构设计

　　在工业流体输送管路系统中，截止阀是承担介质截断、流量调节功能的核心控制部件，这款带法兰耦合结构的截止阀组件，主要面向中低压工况下的水、油品、弱腐蚀性介质管路使用，常见应用场景覆盖化工生产管线、市政给排水系统、暖通空调循环管路、中小型动力设备的流体回路等场景，相比螺纹连接的同通径阀件，法兰耦合的连接形式在密封可靠性、拆装便捷性上更具优势，尤其适合需要定期检修维护、管路振动幅度中等的安装环境。

　　从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，转动手轮时阀杆带动阀瓣沿阀座密封面做垂直升降运动，可实现管路的完全截断或是不同开度的流量调节，阀瓣与阀座的密封面采用锥面配合形式，关闭过程中密封面间无相对滑动摩擦，长期使用的密封磨损量更小，相比闸阀的密封结构，截止阀的密封面损伤后维修研磨的操作难度更低，更适合现场运维场景。设计过程中首先围绕安装边界做了结构适配，两端法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，可直接与同压力等级、同通径的标准管路法兰配对安装，无需额外加工过渡连接件；阀体采用流线型的流道设计，介质从阀体一端进入后沿平滑的内腔流道流向阀座区域，相比直角式截止阀的流道阻力更小，能有效降低管路运行过程中的压力损失，减少输送过程中的能耗。

　　手轮部分采用轮辐式结构，轮缘做了圆弧过渡处理，操作人员手动启闭时握持受力更均匀，不会出现硌手的问题，手轮与阀杆的连接部位设置了防松结构，避免频繁操作过程中手轮与阀杆出现相对窜动，保证操作力矩的稳定传递。阀杆与阀体的配合部位设置了多级填料密封结构，可通过调整填料压盖的压紧螺栓来补偿填料的磨损量，长期使用过程中出现外漏时无需拆解整个阀门，仅需适当压紧填料压盖即可恢复密封性能，大幅降低运维成本。从安装尺寸边界来看，该截止阀的结构长度符合通用管路阀件的安装尺寸规范，两端法兰的端面平行度、螺栓孔位置度均满足管路配对安装的公差要求，安装时仅需保证两端法兰与管路法兰同轴，按对角顺序拧紧连接螺栓即可完成装配，无需额外调整安装位置。

　　阀体与两端连接法兰、阀盖的连接部位均采用螺栓加密封垫片的密封形式，连接螺栓沿结合面圆周均布，保证压紧力均匀分布在密封垫片上，避免出现局部压紧力不足导致的介质渗漏问题。在实际选型应用中，该结构的截止阀可根据输送介质的特性更换不同材质的密封垫片与阀瓣密封面，适配不同温度、不同腐蚀特性的介质输送需求，手轮的操作力矩经过结构优化，在额定压力工况下，单人即可完成阀门的启闭操作，无需额外加装助力装置。整体结构没有冗余的复杂零件，所有零部件均采用通用机械加工工艺即可生产制造，零件的互换性较强，后期运维过程中易损件可直接替换同规格标准件，降低备件储备成本。流道内腔的过渡位置均做了圆角处理，避免介质流动过程中出现涡流区，减少介质内杂质在阀腔内的沉积，降低长期使用过程中阀腔堵塞的概率。阀杆的升降行程做了机械限位设计，阀门完全开启和完全关闭位置均有明确的限位结构，避免操作人员操作时过度旋转手轮导致阀瓣、阀座的密封面被压伤，或是阀杆脱出阀体引发故障。
