管道压力表用角式截止关闭阀结构

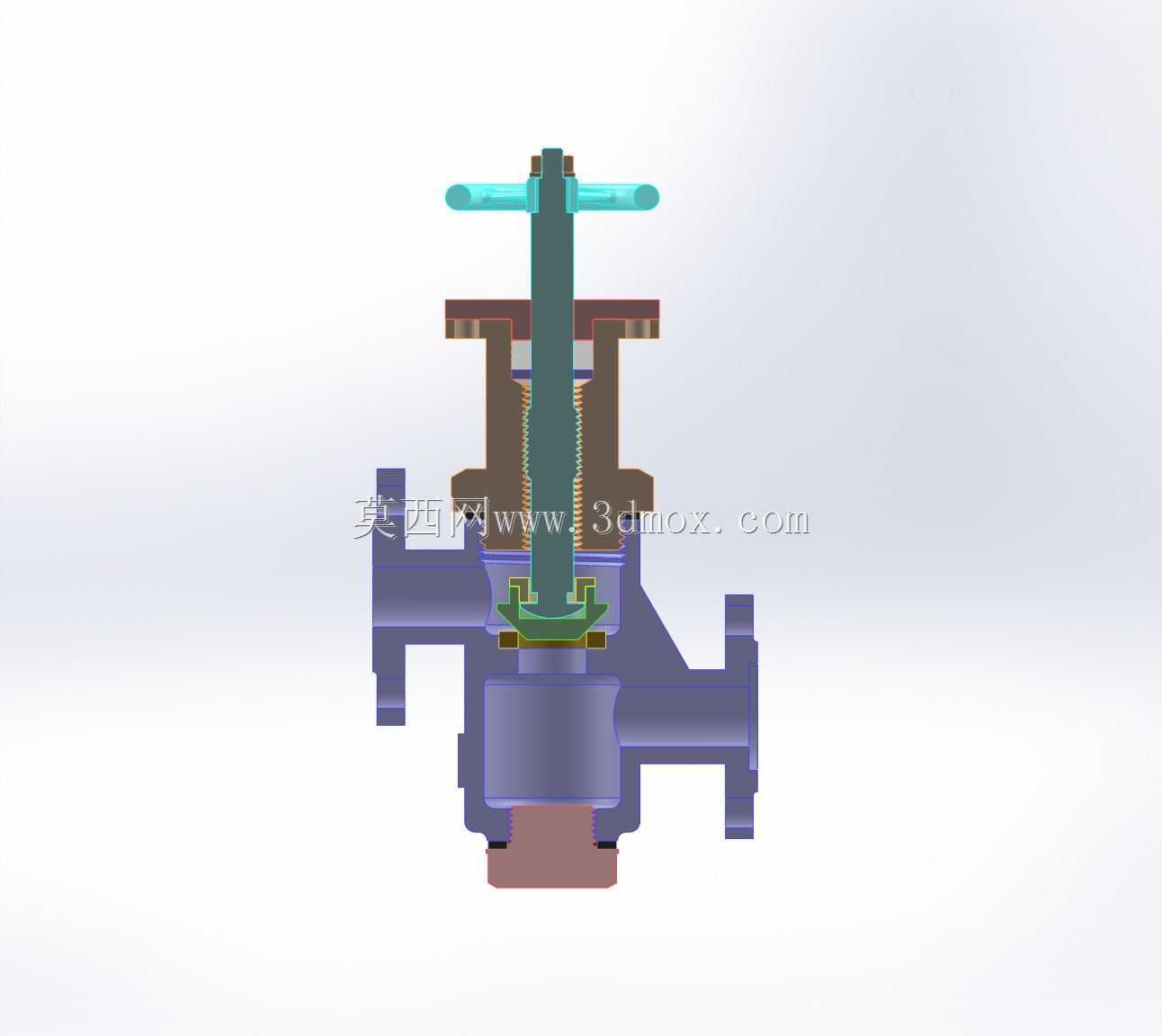

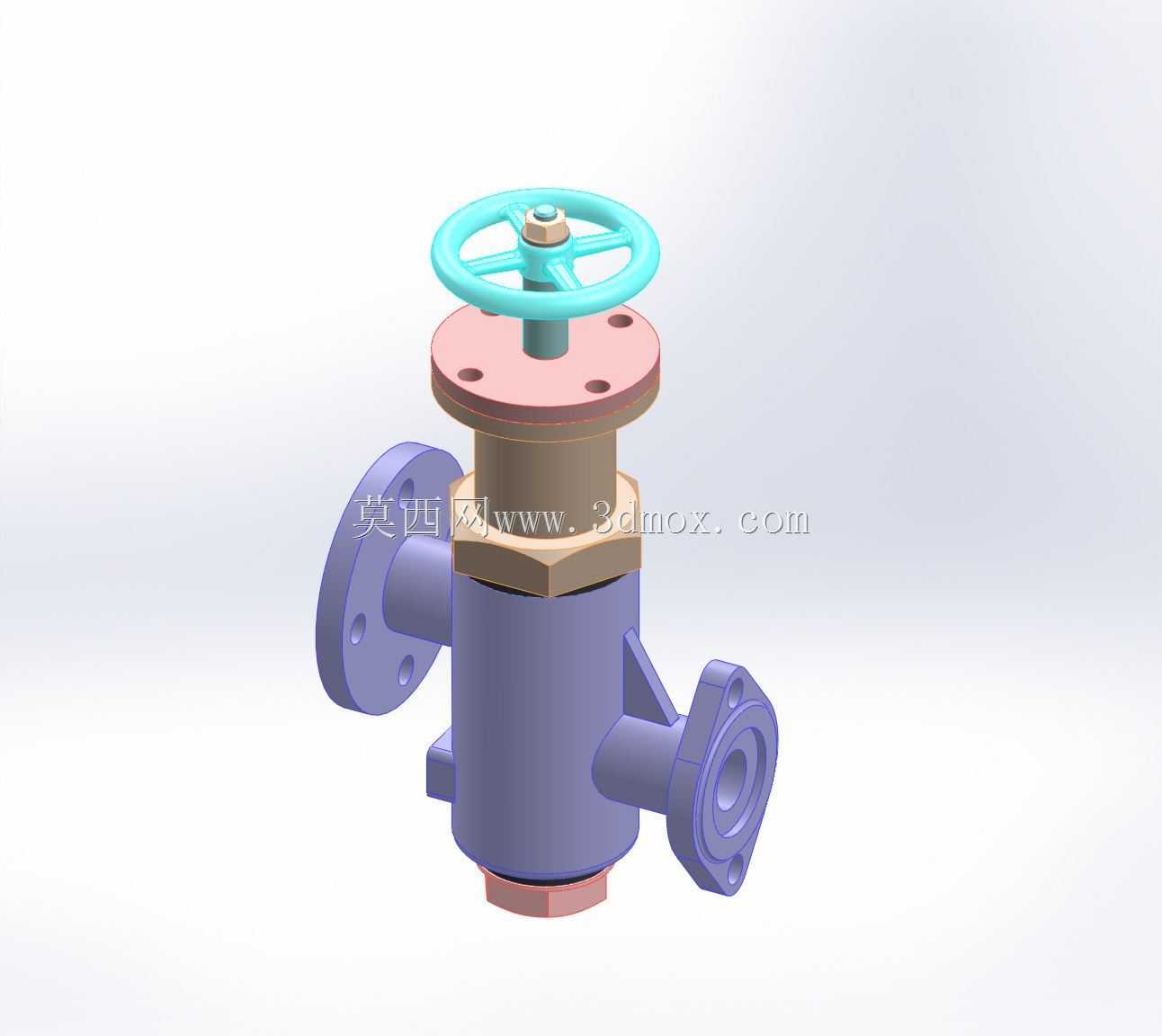

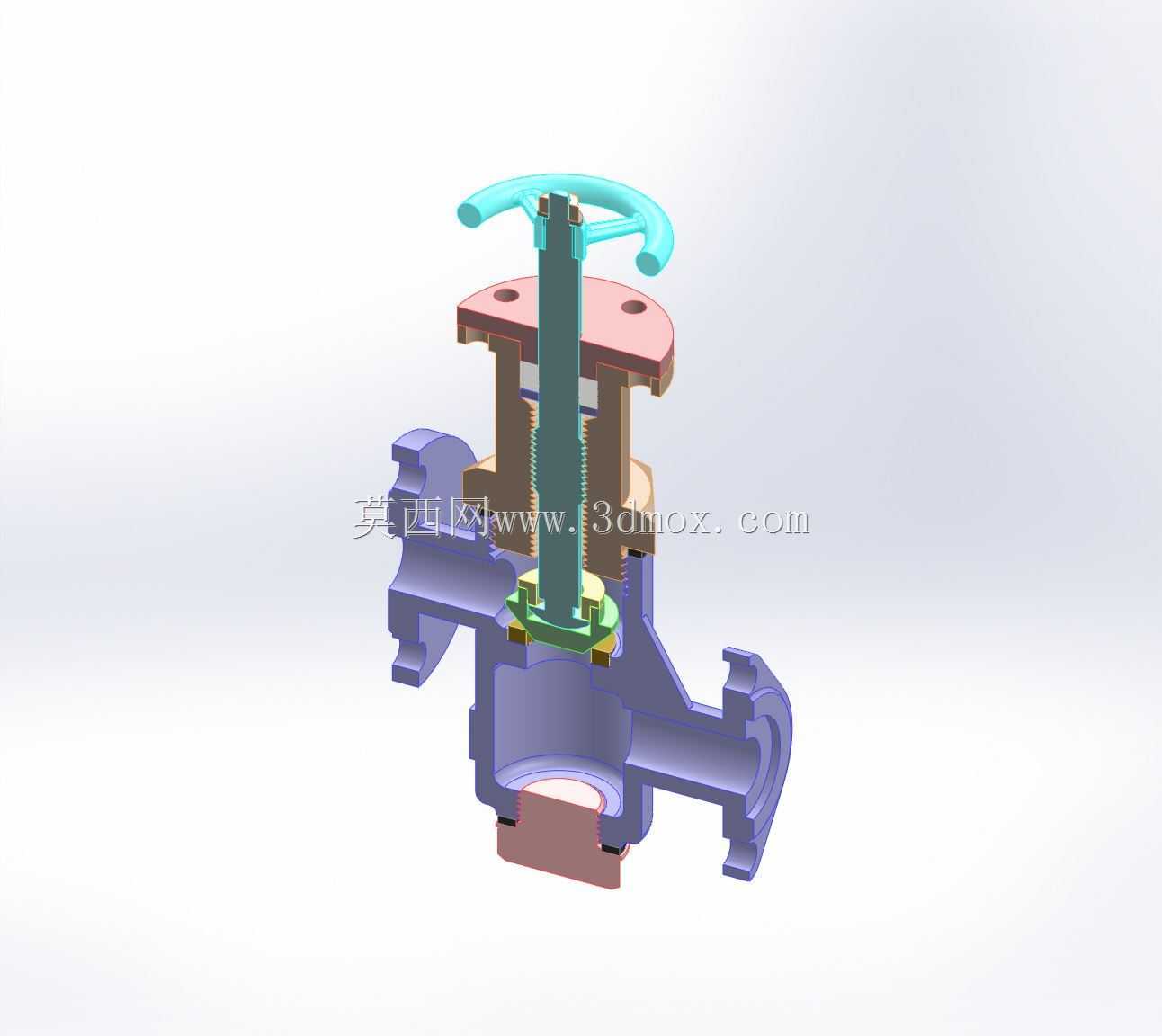

　　在工业流体输送管路的压力监测支路中，这类角式结构的关闭阀是不可或缺的管路控制元件，主要承担压力表前端的通断控制与减压截流功能，避免压力表长期承受管路全压冲击，同时为压力表的校准、更换提供无泄漏的截断操作条件，在化工流体输送、市政供水、暖通循环、工业液压站等场景的压力测点位置都有广泛应用。从结构设计来看，该阀采用角式流道布局，介质从侧方水平法兰进入阀腔，经过阀瓣与阀座的密封副截流后，从下方斜向法兰流出，这种90度转向的流道设计刚好适配压力表垂直安装的常规布局需求，无需额外增加弯头管件就能完成测点支路的管路走向调整，减少管路连接点的同时也降低了支路的泄漏风险。

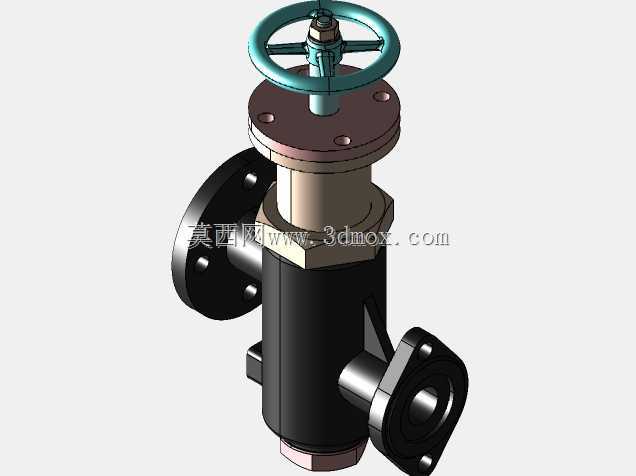

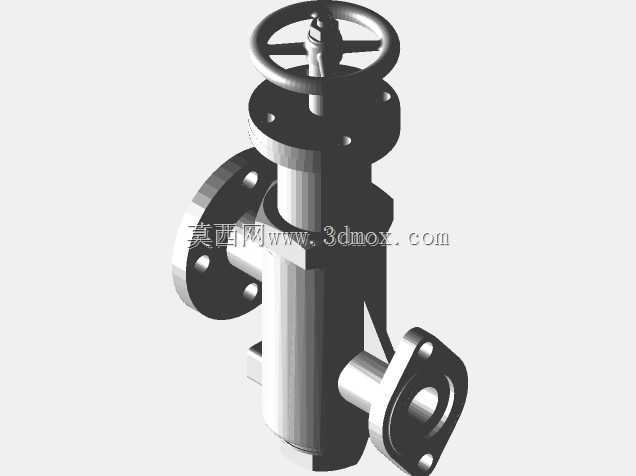

　　顶部的手轮采用轮辐式结构，直径设计充分考虑手动操作的力矩需求，操作人员无需借助额外扳手就能完成可靠的启闭操作，手轮与阀杆之间采用方榫连接结构，传递扭矩过程中无打滑风险，阀杆的升降行程经过精确核算，全开状态下阀瓣完全抬离阀座流道，不会对压力传导造成额外节流，保证压力表的测量数值与管路实际压力一致，全关状态下阀瓣与阀座的密封面紧密贴合，能够实现支路的零泄漏截断，避免管路介质从压力表接口处外泄。阀体的三个连接端均采用法兰连接结构，法兰端面的密封槽、螺栓孔位置都按照通用管路法兰标准设计，能够直接与同压力等级的管路法兰、压力表弯管进行匹配安装，无需额外加工转接件。阀体主体采用等径流道设计，阀腔内部没有突兀的结构突变，介质流经时的压力损失控制在极低水平，不会因为阀件本身的节流作用导致压力测量出现偏差。阀盖与阀体之间采用法兰加密封垫的连接结构，通过周向均匀布置的螺栓提供均匀的压紧力，保证中法兰位置的密封可靠性，即使在管路存在轻微压力波动的工况下，也不会出现中缝泄漏的问题。阀杆伸出阀盖的位置设置有填料密封结构，能够在阀杆做升降动作的过程中持续保持密封，避免介质顺着阀杆间隙向外渗漏，填料压盖的压紧螺栓预留有足够的调节行程，后期维护时可以在不拆解整个阀门的前提下补充压紧填料，延长阀门的整体使用寿命。

　　从安装边界来看，该阀的整体外轮廓尺寸适配常规DN15到DN25压力测点支路的安装空间需求，手轮的操作空间预留充足，安装完成后操作人员在正面就能完成手轮的旋转操作，不会被周边管路或者设备结构干涉。三个法兰端面的相对位置经过精确校核，侧方进口法兰与下方出口法兰的中心距、顶部手轮的最高安装高度都控制在常规压力测点的安装空间范围内，既可以直接安装在主管道的引出支管上，也可以配合压力表缓冲弯使用，适配不同的安装场景需求。在功能特性上，该阀除了基础的通断截断功能外，还可以通过调节阀瓣的开启高度实现小范围的减压功能，在管路初始充压阶段，可以缓慢开启阀门，让压力缓慢传导至压力表，避免瞬时高压冲击损坏压力表的弹性元件，延长压力表的校准周期与使用寿命。

　　阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具有更好的对中性能，即使多次启闭操作后出现轻微磨损，也能在阀杆的压紧力作用下自动贴合密封，降低密封面磨损带来的内漏风险。整个阀门的结构拆解维护十分便捷，松开阀盖与阀体的连接螺栓就能将内部的阀瓣、阀杆、手轮组件整体取出，方便对密封面进行研磨修复或者更换密封件，日常维护不需要将整个阀体从管路上切割下来，大幅降低后期运维的工作量与成本。在建模过程中，所有配合面的尺寸公差都按照通用机械加工的公差等级进行设定，法兰螺栓孔的位置度、密封面的平面度、阀杆与阀盖的配合间隙都符合实际加工与装配的要求，既能够用于虚拟装配中的管路干涉检查，也可以作为生产加工的结构参考，帮助设计人员快速完成压力测点支路的阀件选型与布局设计。
