VEX机器人200rpm电机传动结构设计

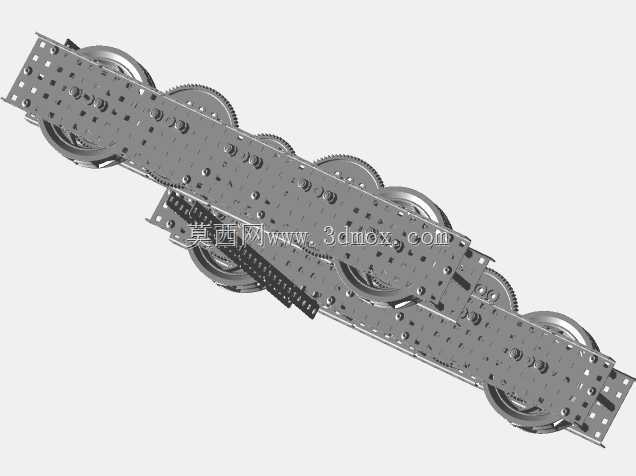

　　这套传动结构主要面向教育竞赛类VEX机器人的移动底盘开发场景，适配青少年机器人竞赛、工程创新实训、机械原理教学演示等实际使用需求，核心作用是将200rpm直流电机的输出扭矩通过多级齿轮组传递至行走轮，同时完成动力的分流与转速匹配，保障机器人在场地行进、任务执行过程中的动力输出稳定性。从结构设计逻辑来看，整套传动组件采用模块化拼接思路，主体承载结构为带阵列安装孔的金属板材，这类孔位完全遵循VEX体系的标准安装间距，可直接与同体系的结构梁、电机座、轮组支架完成快速装配，不需要额外进行打孔或二次加工，适配竞赛场景下快速迭代调整结构的需求。

　　齿轮组采用平行轴直齿传动布局，每一级齿轮的啮合间隙都预留了0.1-0.2mm的调整余量，既可以避免加工公差导致的齿轮卡滞，也能在传动过程中抵消部分冲击载荷，防止机器人急停、碰撞时齿轮崩齿。整套传动结构的安装边界经过严格适配，主体承载板的宽度控制在VEX机器人常规底盘的安装宽度范围内，沿行走方向的长度可根据轮组排布需求调整，齿轮组的排布完全贴合承载板的平面，突出结构的最高高度不超过标准VEX轮的安装高度，不会占用上层任务执行机构的安装空间，也不会在机器人行进过程中与场地障碍发生剐蹭。在功能特性层面，这套传动结构可同时为多组行走轮提供同步动力输出，齿轮传动比经过匹配计算，在搭配200rpm电机时，轮端输出转速可满足机器人常规行进、转向的速度要求，同时输出扭矩足以支撑机器人搭载常规任务执行组件完成爬坡、越障动作。承载板上的阵列孔位除了固定齿轮轴、电机座之外，还预留了传感器安装、走线固定的冗余孔位，设计人员可根据实际竞赛任务需求，在不改动主体传动结构的前提下，加装编码器、限位开关等检测元件，或是调整轮组的前后位置改变底盘轴距。

　　从实际装配的角度来看，所有齿轮轴的安装座都与承载板采用嵌入式定位，装配时不需要额外制作定位工装，只需按照轴孔对应位置穿入固定轴，卡入对应齿数的齿轮即可完成传动组的组装，齿轮与轴之间采用标准D型截面配合，可有效传递扭矩不打滑，轴端采用标准卡簧固定，防止机器人运行过程中齿轮轴向窜动脱落。整套传动结构的重量经过优化，在保证结构强度的前提下，承载板采用等强度开孔设计，去除了非受力区域的多余材料，既降低了底盘整体重量，也不会影响传动过程中的结构刚性，避免大扭矩输出时承载板变形导致齿轮啮合错位。

　　在实际教学场景中，这套结构也可作为机械传动原理的演示教具，学生可通过更换不同齿数的齿轮调整传动比，直观观察转速、扭矩的变化关系，也可通过调整齿轮啮合间隙，理解传动精度与装配公差之间的关联。针对竞赛场景的高强度使用需求，所有传动齿轮的齿面都做了等强度设计，齿根圆角经过优化，可承受频繁正反转带来的冲击载荷，承载板的孔位边缘做了去毛刺处理，装配时不会划伤线材或是操作人员，固定用的紧固件全部采用VEX体系标准件，日常维护更换时不需要特殊规格工具，可快速完成故障零件的替换。
