遥控玩具车驱动后桥结构三维设计

　　该结构为小型遥控模型车辆的驱动后桥承载传动组件，主要应用于1:10及相近比例的越野、平跑遥控模型车行走系统中，承担动力传递、车轮承载、行驶姿态支撑的核心作用，是模型车底盘行走部分的核心受力构件。从实际使用场景来看，这类后桥结构需要应对模型车行驶过程中来自路面的冲击载荷，包括飞跃落地时的瞬时冲击、转向时的侧向扭力、急加速急减速时的扭矩反作用力，因此在结构设计上需要兼顾轻量化与结构强度的平衡，避免模型车在激烈操控下出现桥壳变形、连接位断裂的问题。

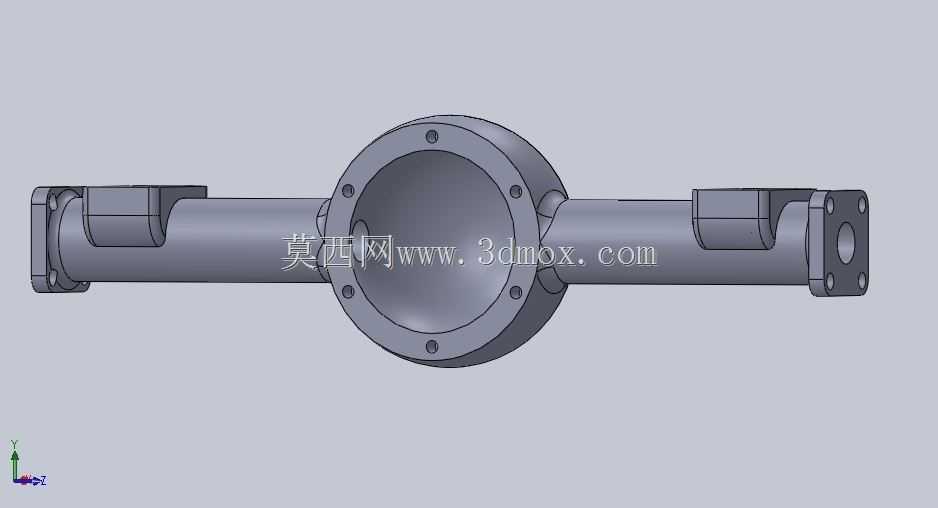

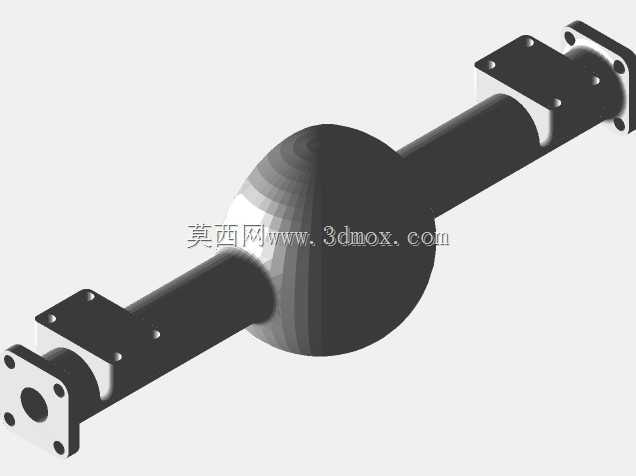

　　从功能特性上看，该桥体采用中间鼓包、两侧贯通轴管的整体式布局，中间圆形法兰腔体用于容纳差速器总成，差速器输入位对应法兰盘上的螺栓孔位，可直接连接减速齿轮组的输出端，将动力分流至两侧半轴，最终传递到车轮端实现驱动。两侧轴管端部的方形法兰结构用于连接后桥悬挂的固定座，同时预留了轮毂轴承的安装定位面，可匹配标准尺寸的模型车轮毂接合器，保证车轮转动的同轴度，避免高速行驶时出现车轮抖动的问题。桥体上方的两处凸起安装座用于固定上摇臂或者避震器下端固定点，可适配不同结构的独立悬挂或者直桥悬挂布局，满足不同类型遥控模型车的改装需求。

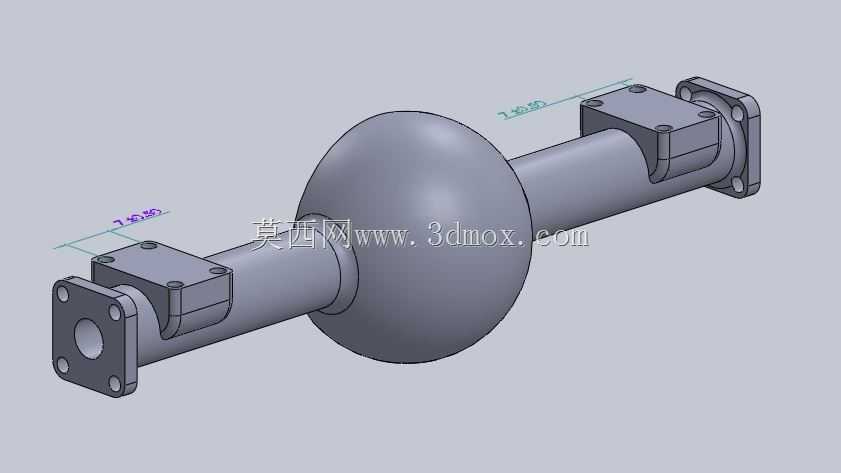

　　设计思路上，该桥壳采用一体化建模思路，将主腔体、轴管、安装法兰做了连续的壁厚过渡，在应力集中的轴管与主腔体连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时在法兰连接位做了局部加厚处理，保证螺栓锁紧时不会出现压溃变形。主腔体上的一圈螺栓孔采用等距圆周排布，可匹配差速器壳的密封端盖，保证差速器腔体的封闭性，避免模型车行驶中泥沙、灰尘进入差速器内部磨损齿轮。两侧轴管的内径尺寸根据常用的模型车半轴直径做了适配预留，内部可穿过钢制半轴，轴管内壁的粗糙度要求控制在合理范围，既保证半轴转动时不会出现卡滞，又能避免半轴径向晃动量过大。

　　从安装边界来看，该后桥整体长度适配常规1:10遥控车的后轮轮距要求，中间主腔体的外径尺寸不会超出底盘的最低离地间隙，避免越野行驶时桥壳中部剐蹭路面障碍物。两侧端部法兰的安装孔位间距符合通用模型车悬挂的安装标准，可直接替换同规格的原厂金属或者塑料后桥，不需要额外对底盘悬挂位做打孔改装。桥体上方的避震安装座孔位间距匹配常用的模型车避震器下端固定球头尺寸，安装后可保证避震器的运动行程不受干涉，在车轮上下跳动时不会出现桥体与避震器、拉杆的运动干涉。

　　在实际建模过程中，该结构的所有安装孔位都做了公差预留，螺栓通孔的直径比对应安装螺栓大0.2mm左右，既保证安装时的对位便利性，又不会因为间隙过大导致连接松动。所有的棱边位置都做了小倒角处理，避免安装时划手，同时减少应力集中点。桥体的壁厚根据不同位置的受力情况做了差异化设计，主腔体受力较大位置壁厚稍厚，两侧轴管位置在保证强度的前提下适当减薄，控制整体重量，降低模型车的簧下质量，提升行驶时的操控响应性。这类后桥结构除了用于成品遥控模型车的原厂配件，也可用于自制模型车的底盘搭建，适配不同动力配置的电动或者油动遥控模型，能够满足日常娱乐玩耍、业余模型竞赛的使用强度要求。
