站立固定式丙烷储罐结构设计

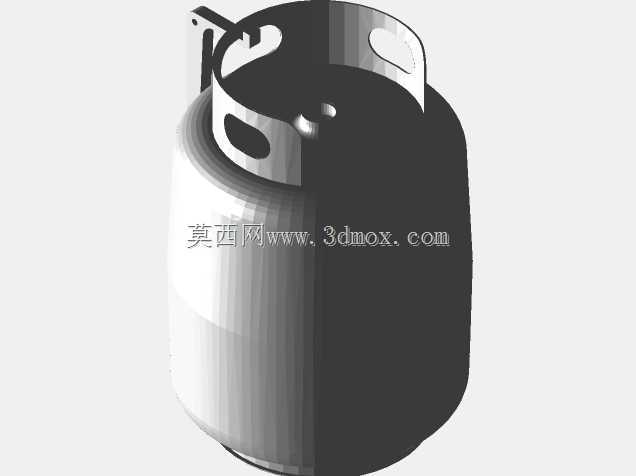

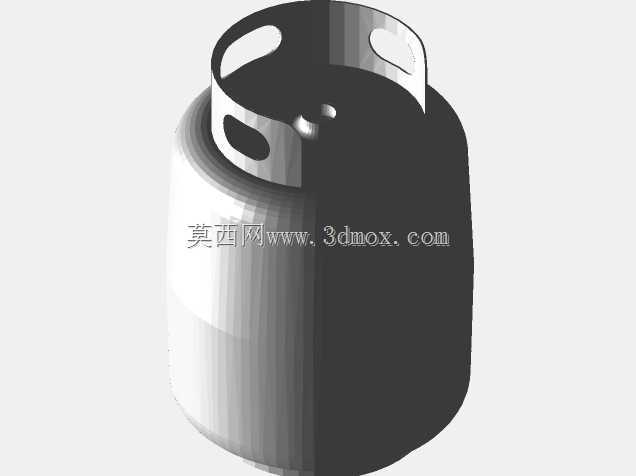

　　在民用燃气配送、户外作业临时供气、小型工业加热工位的气源供给场景中，站立固定结构的丙烷储罐是应用频次极高的承压储运部件，这类罐体的三维结构设计需要兼顾承压可靠性、搬运便利性、放置稳定性三类核心需求，不能仅按照常规压力容器的回转体结构做简化处理。从实际使用场景出发，这类储罐多数时间处于直立静置状态，仅在充装、转场环节需要短距离人工搬运，因此罐体底部的支撑弧面需要做曲率匹配设计，保证放置在硬质水泥地面、金属平台面时不会出现滑移侧翻，同时顶部的一体式护圈结构需要完全覆盖阀门安装区域，避免搬运过程中磕碰导致阀门破损引发燃气泄漏。

　　设计过程中首先要确定罐体的核心承压边界，主体采用等壁厚回转体结构，壁厚取值需要匹配丙烷常温存储的饱和蒸气压要求，筒体与上下封头的连接位置采用圆弧过渡结构，避免应力集中导致的疲劳损伤，这部分结构在建模时需要优先保证回转特征的同轴度，上下封头的曲率中心需要与筒体轴线完全重合，减少后续有限元校核时的应力突变点。顶部护圈的结构并非独立焊接的附属件，而是与上封头做局部贴合焊接，护圈上开设的两个对称握持孔，孔径需要匹配成年男性的手掌握持尺寸，孔边缘做卷边钝化处理，避免搬运时割伤操作人员，同时护圈的高度需要高出阀门安装面一定距离，即使罐体倾倒，护圈也能先接触地面，不会直接撞击阀门组件。考虑到实际安装时阀门、减压阀的操作空间，护圈内侧与阀门安装座之间需要预留足够的扳手操作间隙，不能出现结构干涉导致的阀门拆装困难。罐体的外形尺寸需要匹配常规的运输堆叠要求，外径尺寸不能超出民用燃气配送三轮车的货箱限位，整体高度要保证直立放置时的重心高度在合理区间，重心过高会导致轻微碰撞就出现倾覆，重心过低则会压缩罐体的有效容积，降低单次充装的燃气存储量。建模时需要注意罐体底部的支撑区域并非完整的平面，而是做了小范围的弧面切边处理，既保证直立放置时的接触面积足够，又不会因为加工误差导致放置时出现晃动。

　　护圈与上封头的焊接位置需要做贴合面的结构处理，预留焊接坡口的建模特征，方便后续出工程图时标注焊接要求，握持孔的位置需要对称分布在护圈两侧，保证人工搬运时的受力平衡，不会出现一侧偏重导致的搬运脱手风险。从结构选型的角度看，这类站立式丙烷罐没有额外的外置支撑脚，依靠罐体自身底部的成型结构实现直立放置，能够减少额外的焊接工序，降低生产制造成本，同时避免支撑脚焊接变形导致的放置不稳问题。在实际的户外施工作业场景中，这类罐体经常需要在临时搭建的工位旁放置，周边可能存在金属构件、工具的磕碰，因此护圈的板材厚度需要比罐体主体壁厚略高，提升抗冲击能力，即使受到轻微撞击也不会出现变形卡滞阀门的情况。

　　建模过程中需要区分不同部位的壁厚参数，主体筒体、上下封头采用统一的承压壁厚，顶部护圈采用稍厚的板材，握持孔的边缘做翻边强化处理，提升孔位的结构强度，避免长期搬运握持导致的孔位变形。另外需要考虑罐体表面的标识安装位置，护圈外侧的平整区域需要预留足够的标识粘贴空间，方便充装单位标注介质信息、检验日期、警示标识，这部分区域在建模时需要保证曲面的平整度，不能出现过大的曲率变化导致标识粘贴起翘。从安装边界来看，这类罐体直立放置时的占用投影为圆形区域，周边需要预留至少100mm的操作间隙，方便操作人员连接减压阀、检查罐体密封情况，顶部护圈的外径尺寸略大于筒体直径，能够在多个罐体并排堆放时起到一定的间隔作用，避免筒体之间直接摩擦刮伤表面防腐层。整体结构没有多余的复杂特征，所有的弯折、开孔、焊接结构都围绕实际使用中的操作需求、安全需求设计，没有冗余的装饰性结构，完全服务于丙烷介质的安全存储、便捷搬运、稳定放置的核心功能，建模时需要重点把控各部件的同轴度、焊接贴合面的间隙、活动操作区域的空间预留，保证模型能够直接用于后续的工程图输出、结构校核、生产工艺参考。
