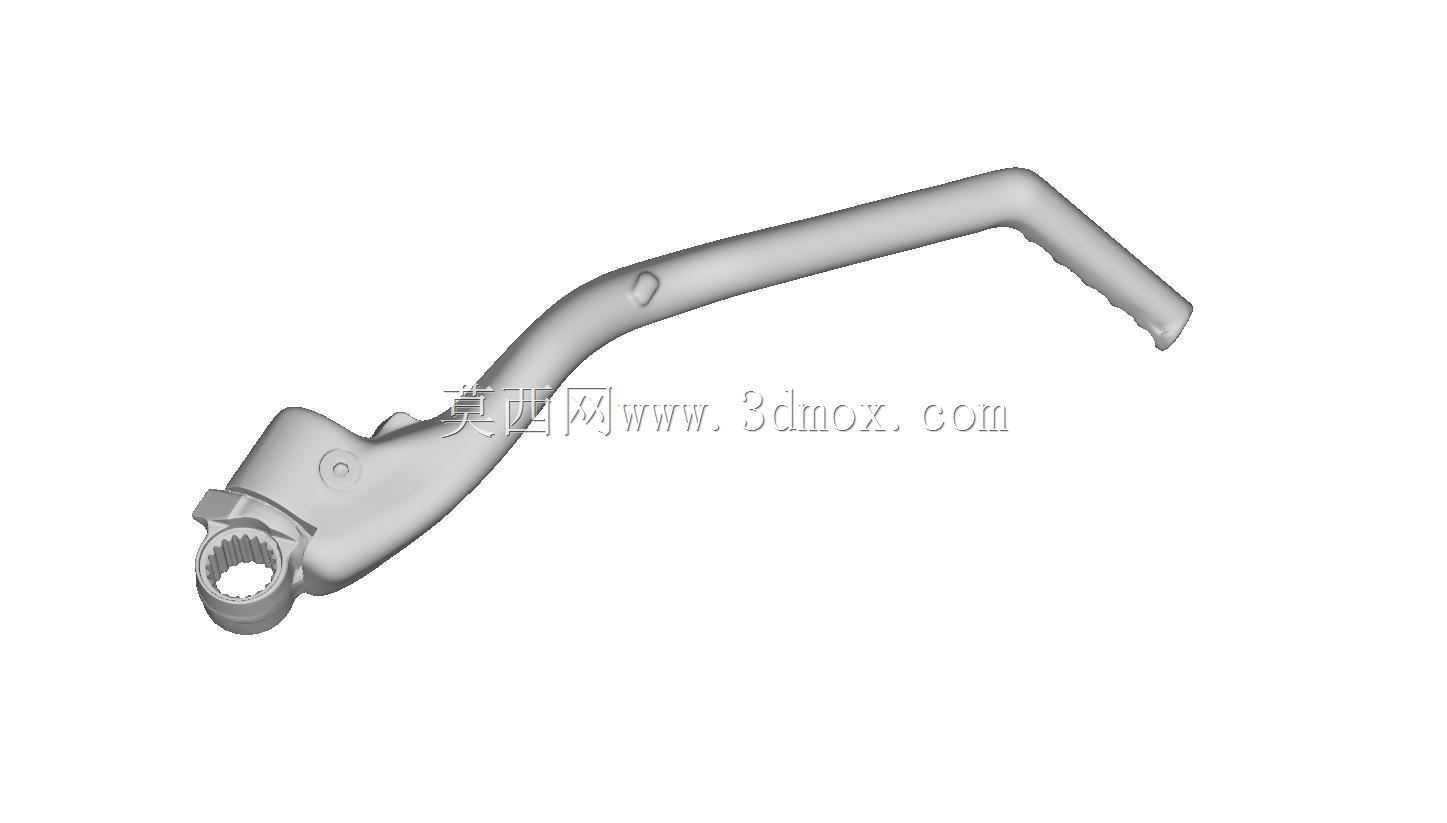

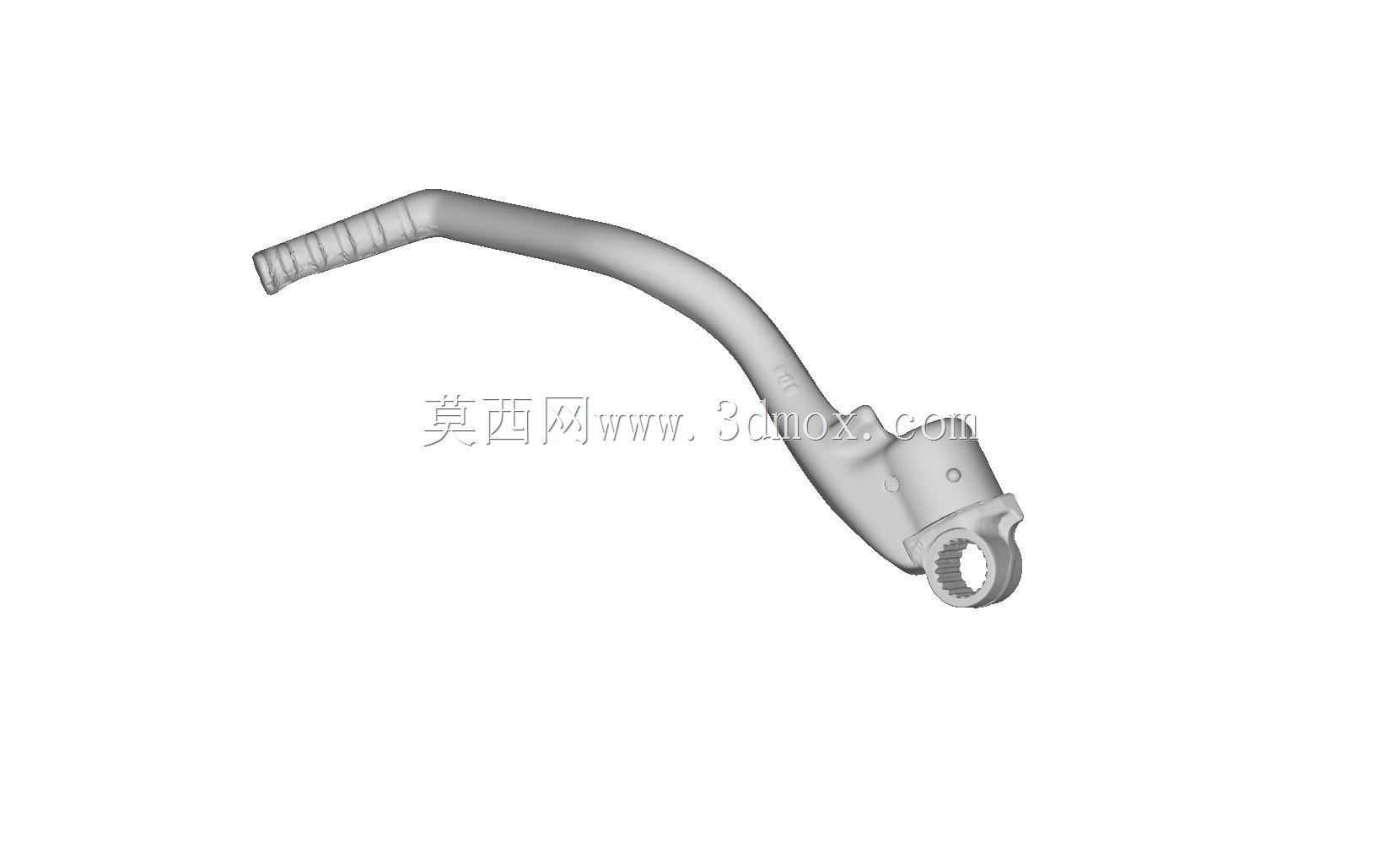

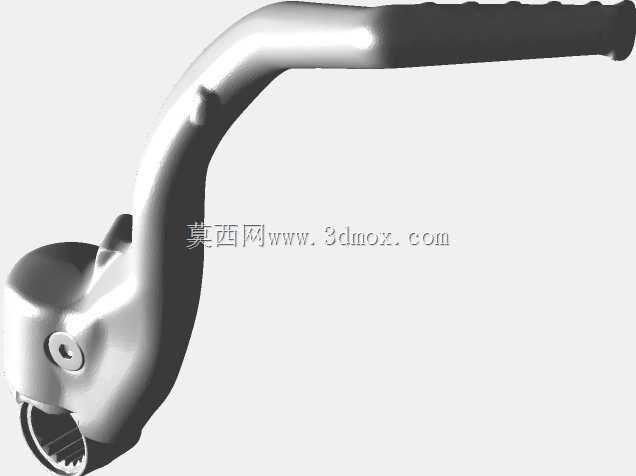

本田CR500摩托车脚启动杆三维扫描结构

　　在越野摩托车的动力启动系统中，脚启动杆是无电启动配置车型的核心操作部件，尤其在大排量二冲程越野车型上，脚启动结构需要承受启动瞬间的大扭矩冲击，同时兼顾操作施力的人机工程合理性，本次扫描还原的启动杆对应本田CR500车型，是该款经典二冲程越野摩托的启动操作执行件。从实际使用场景来看，这类脚启动杆主要应用在非道路越野摩托上，这类车型使用环境多为颠簸、多尘的野外场地，电启动系统容易因泥水侵入、颠簸震动出现故障，纯脚启动结构的可靠性更高，结构更简单，维护成本更低，能够适应极端越野场景下的频繁启动需求，车手在车辆熄火后无需依赖外接电源，仅通过脚部施力即可完成发动机启动动作。

　　从功能特性来看，该启动杆一端为内花键连接端，花键齿形与发动机启动轴的外花键完全匹配，能够传递启动时的大扭矩，花键根部做了圆角过渡处理，避免应力集中导致的齿根断裂，连接端外侧设置有定位凸台，能够限制启动杆的安装轴向位置，保证装配后启动杆与启动轴的同轴度，避免转动过程中出现卡滞。杆身采用弯臂式结构，弯折角度经过实际操作验证，当车手站立在车身侧方踩踏启动杆时，脚部施力方向能够与杆身转动切线方向尽可能重合，减少施力过程中的分力损耗，降低车手启动时的发力难度，杆身表面做了防滑纹理处理，对应脚部踩踏的末端位置设置有滚花结构，避免沾有泥水的靴底踩踏时出现打滑。

　　从设计思路来看，该启动杆采用一体式锻造结构，整体为金属材质，杆身的截面为变截面设计，靠近花键连接端的位置截面尺寸更大，能够承受启动瞬间的最大扭矩，向踩踏端延伸时截面逐渐收窄，在保证结构强度的前提下尽可能降低零件重量，减少非必要的簧下质量，同时杆身的弯折弧度避开了发动机侧盖、车架护板等周边部件的运动边界，启动杆绕启动轴转动的全行程内，不会与周边零部件发生运动干涉，不需要额外调整周边部件的安装位置即可完成装配。

　　从安装边界来看，该启动杆的花键参数与发动机启动轴完全匹配，花键齿数、模数、压力角均对应原厂设计参数，装配时仅需将花键对准后推入到位，拧紧端部的固定螺栓即可完成安装，安装后启动杆的初始位置与发动机箱体保持足够的安全间隙，车辆行驶过程中启动杆不会随发动机震动出现松脱、晃动，踩踏行程末端不会撞击发动机箱体或车架部件，杆身的长度设计兼顾了施力力矩与离地间隙，在保证足够踩踏力臂的前提下，尽可能提升车辆的通过性，避免越野行驶过程中启动杆剐蹭地面或障碍物。这类扫描得到的实体结构，能够为配件复刻、改装优化提供精准的三维数据参考，逆向建模时可以直接参考扫描得到的曲面形态、安装接口尺寸，不需要反复拆解实车测量，能够大幅提升配件开发的效率，同时还原的结构细节可以帮助设计人员理解原厂零件的强度设计逻辑，在做改装件设计时可以针对性优化薄弱位置的结构强度，提升零件的抗冲击性能，适配大马力改装发动机的启动需求。
