适配Arduino开发的SparkFun RedBoard控制板

　　在嵌入式开发与小型电子控制项目的落地场景中，这类适配Arduino编程环境的控制板是很多原型验证、小型智能装置搭建的核心载体，不少创客、电子工程师在做项目初期的功能验证时，都会优先选择这类成熟的开源硬件方案来缩短开发周期，不用从最小系统板开始重新画原理图、做PCB打样，能把更多精力放在功能逻辑的调试和外设的匹配上。从实际使用的角度看，这块控制板的设计完全围绕Arduino生态的通用外设接口做适配，板载的引脚排布完全兼容主流的Arduino扩展板，不管是接传感器模块、驱动模块还是通讯模块，都能直接通过标准排针连接，不需要额外做转接板，对于经常做项目迭代的开发者来说，这种接口的通用性可以大幅降低外设适配的工作量，很多现成的Arduino库文件都能直接调用，不用重新编写底层驱动，能快速实现IO口控制、串口通讯、PWM输出、ADC采集这些常用功能。

　　从结构设计的思路来看，这块板的外形做了规整的矩形切边处理，四个角预留了标准的安装孔位，安装孔的孔径和孔位间距完全匹配通用的电子项目外壳、实验台架的安装尺寸，不管是装在3D打印的定制外壳里，还是固定在亚克力安装板、铝型材机架上，都能直接对齐孔位用铜柱或者螺丝固定，不需要额外打孔调整。板上的接口排布做了分区处理，电源接口、通讯接口、IO引脚接口分别布置在板边的不同位置，接线的时候不会出现线缆互相遮挡的情况，插拔接口的时候也不会碰到旁边的元器件，能减少接线失误导致的短路风险。板上的关键元器件比如主控芯片、电源稳压模块都做了合理的布局，电源输入部分和信号处理部分保持了足够的间距，能减少电源纹波对模拟信号采集的干扰，在做高精度传感器数据采集的时候，这种布局带来的信号稳定性提升是很明显的。

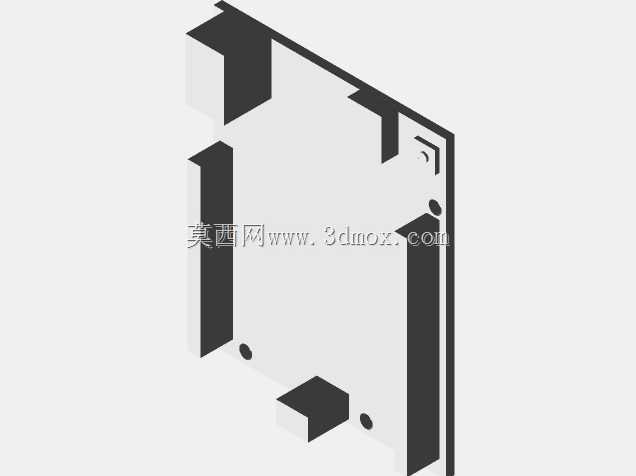

　　从安装边界的尺寸来看，这块板的长宽尺寸控制在常规开发板的通用规格范围内，厚度也和标准PCB板的常规厚度一致，在做外壳设计或者安装位预留的时候，只要按照常规Arduino控制板的安装空间做预留就能顺利装下，板上最高的元器件高度也控制在合理范围内，不会出现外壳盖不上或者和其他安装部件干涉的情况。在实际的项目应用里，这类控制板可以用在小型智能小车的运动控制、桌面级小型自动化装置的逻辑控制、环境监测节点的数据采集与传输、学生电子设计竞赛的作品控制核心等场景，因为编程环境门槛低，外设生态完善，不管是入门级的开发者做学习实践，还是资深工程师做快速原型验证，都能满足使用需求。板载的电源电路做了宽电压输入的适配，能兼容常见的外接电源供电和USB供电两种模式，在调试阶段可以直接用USB线连接电脑上传程序、供电调试，在实际部署的时候可以外接独立电源给整个系统供电，不用额外做电源切换电路，使用起来非常方便。板上还预留了状态指示灯，电源接通、程序运行、串口通讯的时候都有对应的灯光提示，调试的时候不用外接额外的指示模块就能快速判断板子的运行状态，排查故障的时候能快速定位是电源问题、程序问题还是通讯问题，提升调试效率。在做三维建模的时候，这块板的所有元器件高度、接口位置、安装孔位都做了1:1的还原，不管是做外壳的结构设计，还是做整个装置的装配干涉检查，都能直接调用这个模型来做装配验证，不用自己手动测量板子的尺寸来绘制模型，能节省不少结构设计的时间，避免因为尺寸测量误差导致的外壳安装不上、接口对位不准的问题。
