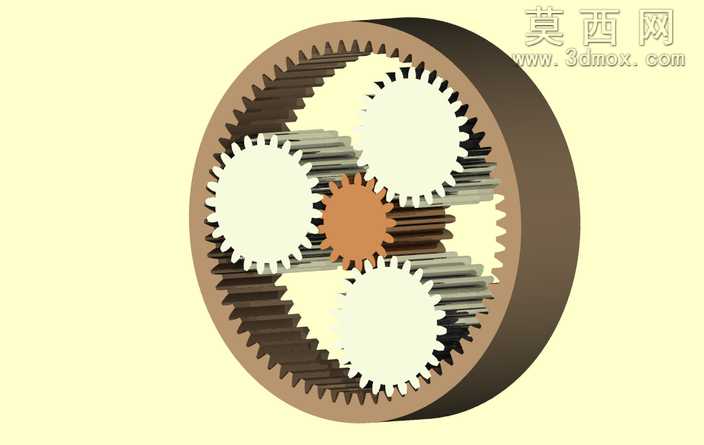

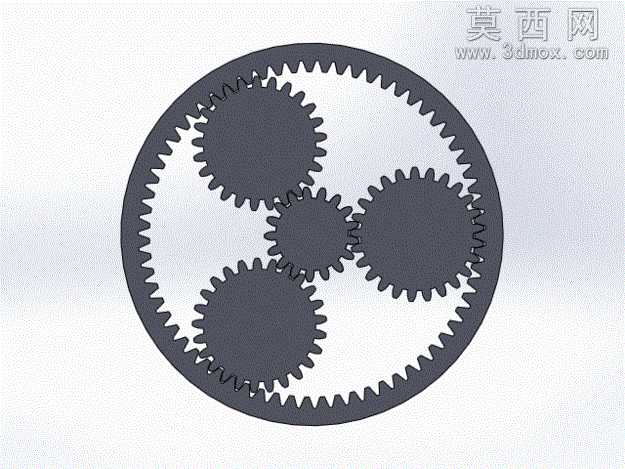

本行星齿轮组采用三维参数化建模方式完成整体结构搭建,建模过程中严格遵循行星轮系的传动比匹配逻辑,对中心太阳轮、周向均匀分布的三个行星轮、外侧内齿圈的齿形参数进行统一约束,确保各轮齿啮合间隙控制在合理公差范围内,避免传动过程中出现卡滞或侧隙过大的问题。建模阶段首先完成基准轴、基准面的搭建,以中心太阳轮的轴线为全局装配基准,三个行星轮沿太阳轮周向呈120°均匀排布,保证载荷能够均匀分配到每个行星轮上,适配30kW功率级别的动力传输需求。材质设置上,针对不同部件的受力特性匹配对应材质属性:太阳轮作为动力输入部件,采用表面渗碳淬火合金钢材质,渲染时呈现金属哑光质感,突出齿面的高硬度特性;三个行星轮采用调质处理合金结构钢,表面做均匀金属光泽处理,体现其兼顾韧性与耐磨性的材质特点;外侧内齿圈采用40Cr调质材质,渲染时赋予深棕金属质感,区分于内部轮体的同时,直观展现内齿圈作为固定或输出构件的结构定位。结构设计上做了轻量化简化处理,省略了额外的行星架轴承与独立轴类零件,将行星轮的支撑结构与轮系集成设计,既保留了行星齿轮组减速增扭的核心传动功能,又大幅简化了整体结构,降低了后续设计改造的适配难度,使用者可以根据自身的设计需求,灵活添加轴系、轴承、密封件等配套部件,快速适配不同的传动场景。渲染阶段采用柔和的漫反射光源,从多个角度打光凸显轮齿的啮合细节,清晰展示内齿圈与行星轮、行星轮与太阳轮的啮合位置关系,让观看者能够直观理解该轮系的动力传递路径:动力从中心太阳轮输入后,通过啮合带动三个行星轮自转,同时行星轮沿固定内齿圈公转,最终通过集成式行星架输出减速后的大扭矩动力。整个模型的齿形采用渐开线标准齿廓绘制,所有轮齿的模数、压力角参数保持一致,确保啮合传动的平稳性,降低传动过程中的噪音与冲击,适配中等功率传动系统的使用需求,可直接用于传动方案验证、教学演示或后续的细化设计参考。
- 全部评论(0)
- 模板大小 12.36 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,SolidWorks,STL,其它,
- 软件分类 齿轮
