可参数配置的渐开线直齿圆柱齿轮

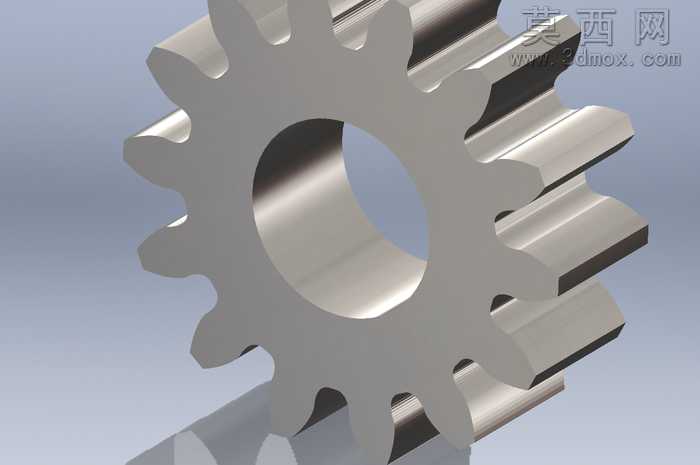

本作品为参数化设计的渐开线直齿圆柱齿轮三维模型，建模过程严格遵循渐开线圆柱齿轮的齿廓生成原理，在三维建模环境中先完成齿轮基准参数的定义，将模数、齿数、压力角、齿宽、轴孔直径等核心设计参数设置为可调用的配置变量，依托参数关联逻辑实现参数修改后模型特征的自动更新，无需重复绘制基础轮廓。建模时首先绘制齿轮的分度圆、基圆、齿顶圆、齿根圆基准曲线，通过渐开线方程生成精准的单侧齿廓曲线，经镜像操作得到单个轮齿的完整齿形轮廓，再通过圆周阵列操作生成全部轮齿特征，之后完成中心轴孔、轮体基体的建模，对齿根过渡部分做符合机械加工要求的圆角处理，避免应力集中的结构缺陷。模型的材质配置选用常用的合金结构钢材质，在渲染环节调整金属材质的反光度、粗糙度参数，还原钢制齿轮经机加工后的金属质感，对齿面、轴孔配合面做差异化的材质表现，区分加工面与非加工面的视觉效果。模型内置多组配置参数，支持通过修改配置表快速切换不同齿数、模数的齿轮规格，适配不同中心距、传动比的传动场景需求，齿形精度符合通用机械传动的设计要求，轮齿的啮合间隙、齿顶高、齿根高参数均符合标准规范，可直接用于传动机构的装配仿真、运动干涉检查，也可作为机械设计教学、传动方案验证的基础模型使用，模型的特征树结构清晰，参数命名规范，便于使用者根据自身设计需求调整参数，快速生成符合特定工况要求的直齿圆柱齿轮模型，无需从零开始搭建齿形特征，大幅提升机械传动结构的设计效率。
