桌面夹持用方形配合可调梁夹结构

　　这款桌面夹持梁夹，是面向小型工位装夹场景开发的实用夹紧构件，日常在桌面工装搭建、小型检测工位固定、桌面实验装夹场景中使用频率极高，核心作用是在不破坏安装台面的前提下，为各类小型工装、辅助支架、检测辅具提供稳定的装夹基准，避免临时装夹出现的位移、晃动问题。

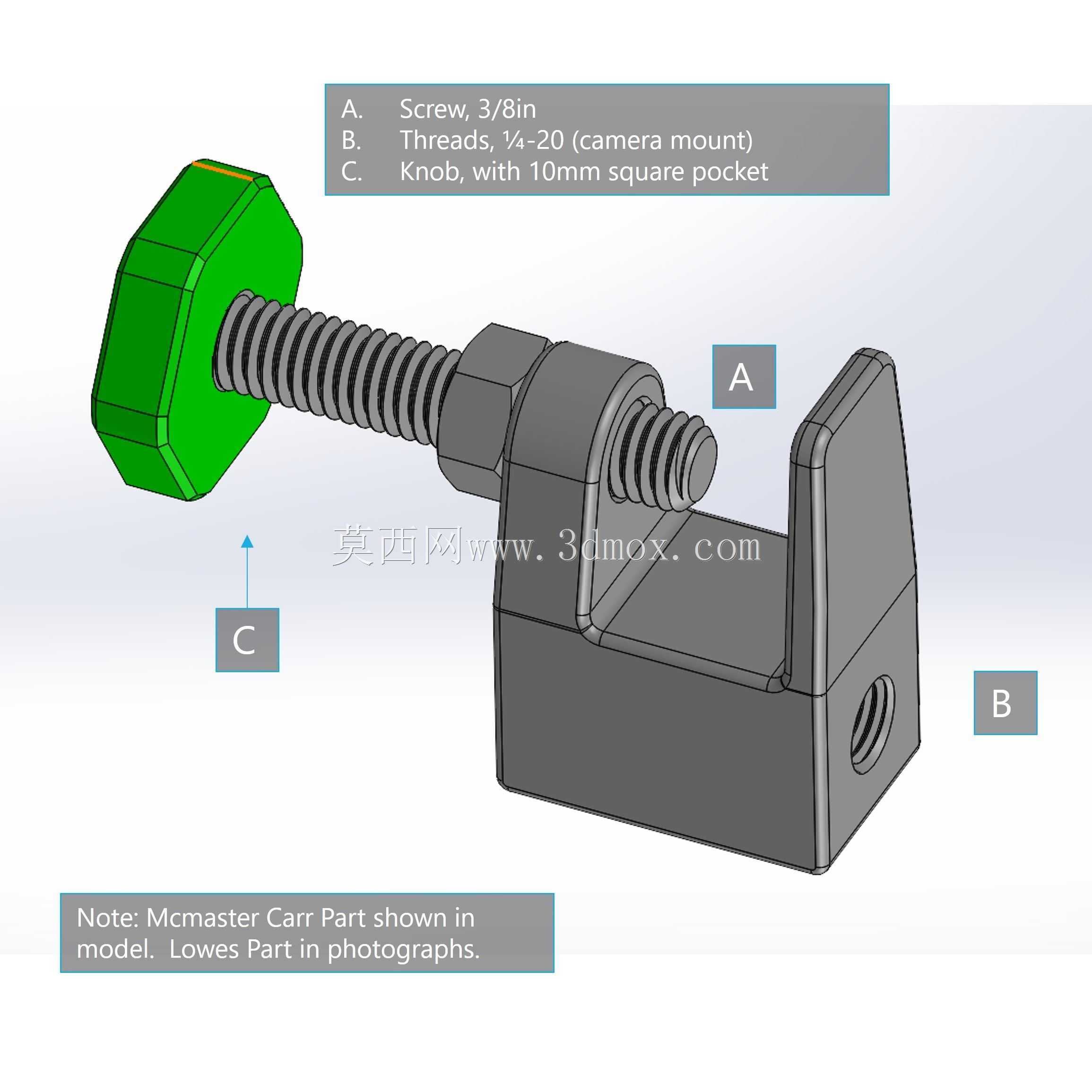

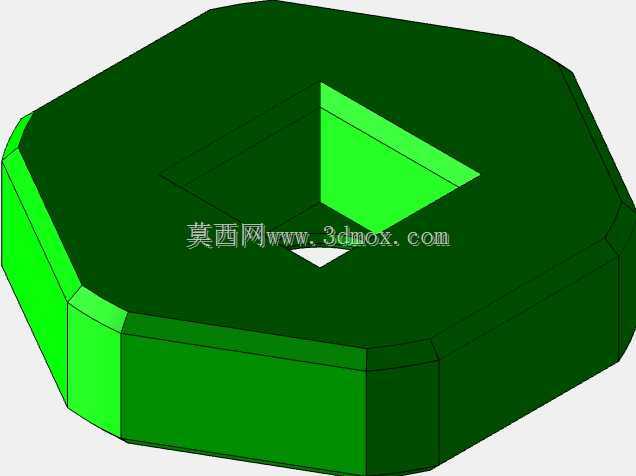

　　从实际使用逻辑来看，这类夹钳的核心设计优先级是夹持可靠性，也就是常说的抓握力表现。整个构件采用螺杆进给的夹紧原理，区别于常规全螺纹配合的夹钳，它的夹座部分做了方形沉孔适配结构，专门匹配带方形定位段的旋钮件，旋钮端预留10mm方形沉腔，既可以搭配标准的方形旋钮头实现手动快速拧紧，也能插入对应尺寸的方形扳手施加更大的锁紧扭矩，适配不同的夹紧力需求。夹座的C型开口结构是整个构件的受力主体，开口内侧做了平直的贴合面，保证和桌面、方管梁等被夹持件的面接触，减少应力集中，避免夹持过程中刮伤被夹持件表面，同时也能提升夹紧后的静摩擦力，防止受侧向力时出现滑移。

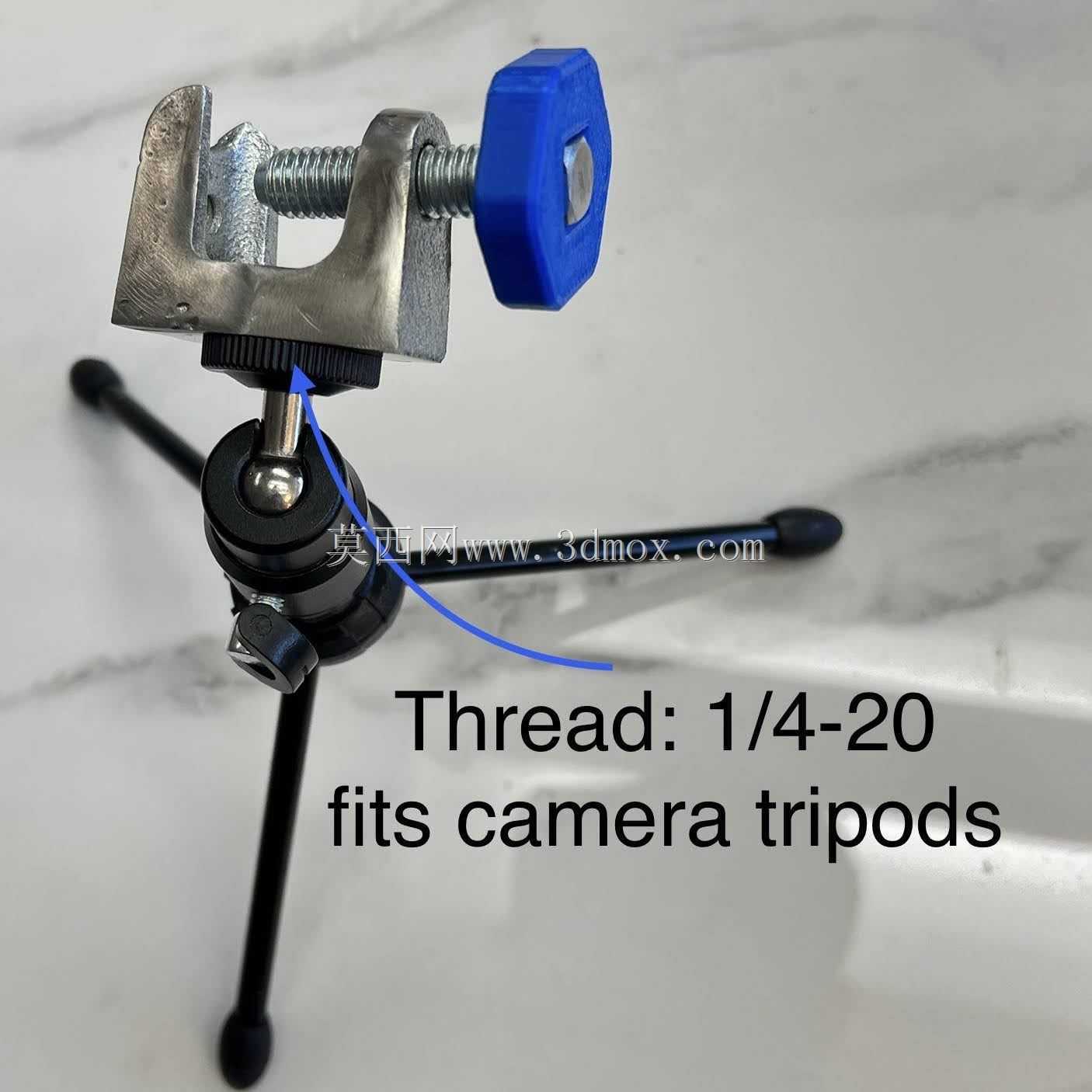

　　设计过程中，特意将螺杆的螺纹规格选用1/4-20标准相机安装螺纹，这个细节是考虑到很多桌面辅具、小型相机支架、传感器安装架都采用该规格螺纹，夹钳除了自身的夹持固定功能外，夹座侧面预留的螺纹孔还能直接外接这类标准配件，不需要额外做转接件，大幅拓展了使用场景。螺杆头部的3/8in标准螺纹段，也能兼容更多常见的工装连接件，减少用户的二次改造成本。整个夹体的结构做了等强度优化，在螺杆受力的支撑位置做了局部加厚，避免长期大扭矩锁紧出现的塑性变形，同时整体壁厚控制在合理范围，不会因为过度冗余导致整体重量过大，挪动和调整位置时更轻便。

　　从安装边界来看，这款夹钳的C型开口尺寸适配常规桌面厚度以及常见规格的方管、铝型材梁，安装时不需要在被夹持件上做打孔、焊接等破坏性加工，只需要将开口卡在待固定位置，旋转旋钮带动螺杆进给，直到螺杆顶端的压头压紧被夹持面即可完成固定，整个安装过程不需要额外辅助工具，手动就能完成快速装拆。压头端面做了微弧处理，既保证压紧时的接触面积，也能在被夹持面存在微小平面度误差时自适应贴合，不会出现压点应力过大压伤工件表面的问题。

　　在实际工况适配中，这款夹钳可以搭配不同长度的螺杆适配不同厚度的被夹持件，因为采用参数化设计逻辑，螺杆长度、开口深度、夹体高度这些核心尺寸都可以根据实际使用场景快速调整，不需要重新做整体结构重构，对于需要定制特殊夹持尺寸的场景来说，改型效率非常高。日常使用中，不管是在生产车间的临时工位固定小型气动工具支架，还是实验室桌面上固定检测传感器支架，或是个人工作台上固定灯架、辅助工具挂架，这款夹钳都能提供稳定可靠的夹紧效果，不会因为日常的轻微振动、受力出现松脱。和市面上常见的塑料夹钳相比，金属材质的夹体结构抗蠕变性能更好，长期锁紧状态下不会出现应力松弛导致夹紧力下降的问题，和全铸造的重型夹钳相比，它的结构更紧凑，重量更轻，不会给桌面带来过大的附加载荷，也不会因为体积过大占用过多的桌面操作空间。

　　结构细节上，夹座的方形沉孔和螺杆的配合段做了间隙优化，既保证旋钮转动时不会出现卡滞，也不会因为间隙过大导致夹紧时出现旷量，螺杆的螺纹段做了顺滑处理，进给过程没有生涩感，长期反复松紧也不会出现螺纹咬死的问题。夹体的边角位置都做了小倒角处理，安装调整过程中不会划伤操作人员的手部，也不会刮碰到连接的管线、线缆。
