可3D打印兼容式滚珠球链连接结构

　　在非标自动化线体改造、桌面级创客设备搭建以及小型机械传动结构的迭代开发中，这类球链连接结构的应用场景覆盖了从低负载柔性传动到快拆式组件铰接的多个细分环节。日常做设备改型时经常会遇到需要小范围活动铰接、同时要求拆装效率高的工位，比如小型物料分拣拨杆的活动关节、3D打印设备的耗材导向架快拆连接、桌面工装的可调定位组件铰接，这类场景不需要承受大吨位载荷，但对连接的灵活性、拆装便捷性以及配件的易得性有较高要求，这款球链结构刚好适配这类需求。

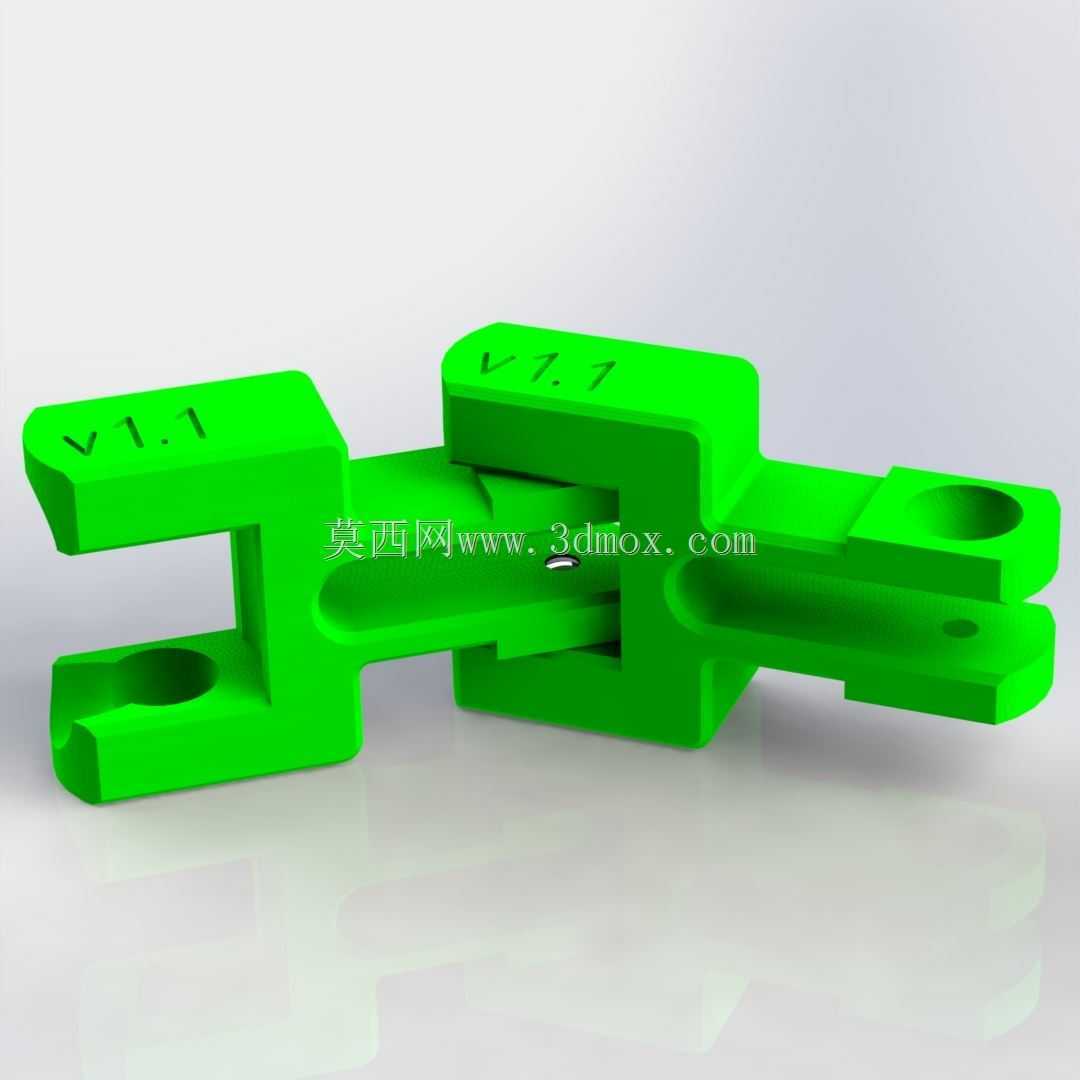

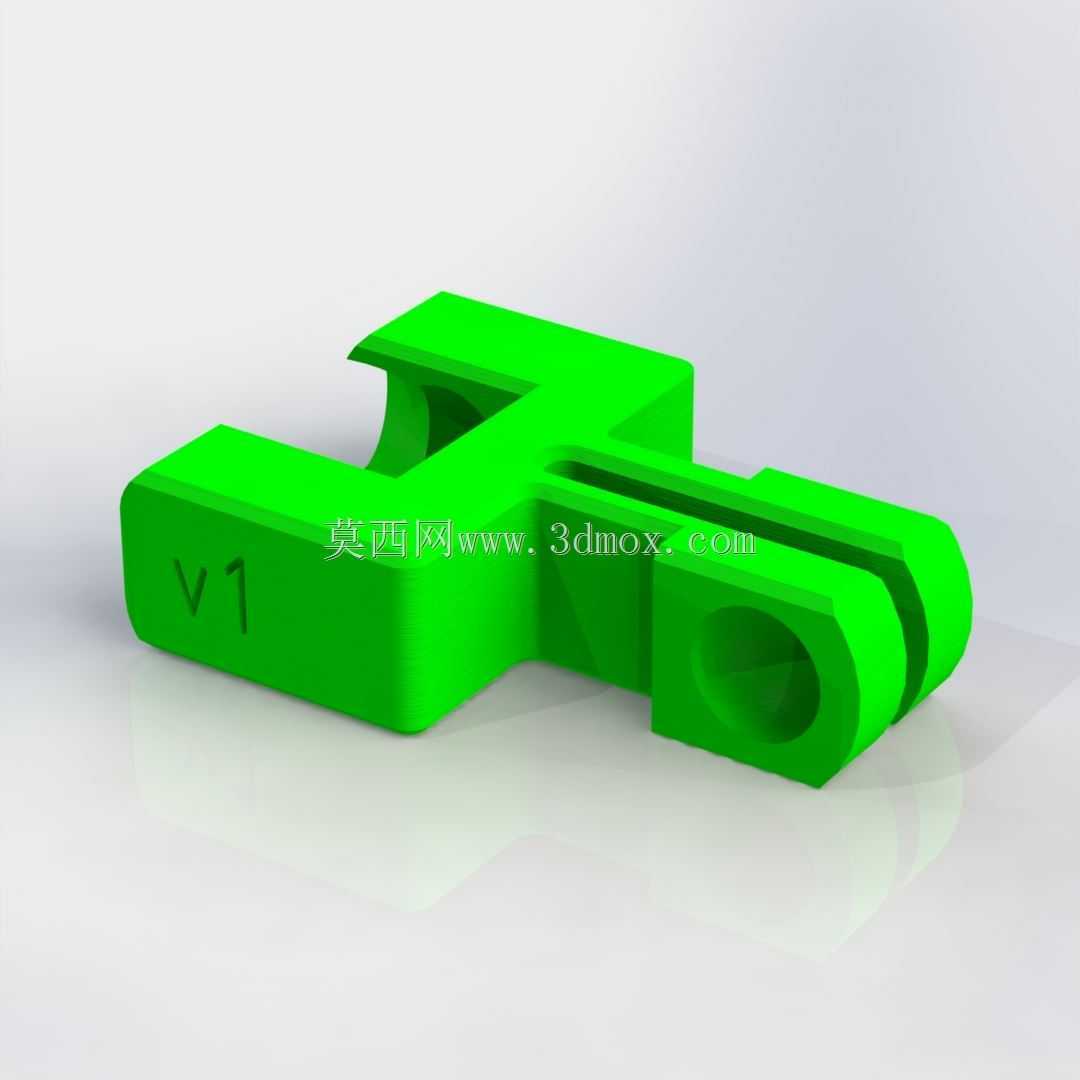

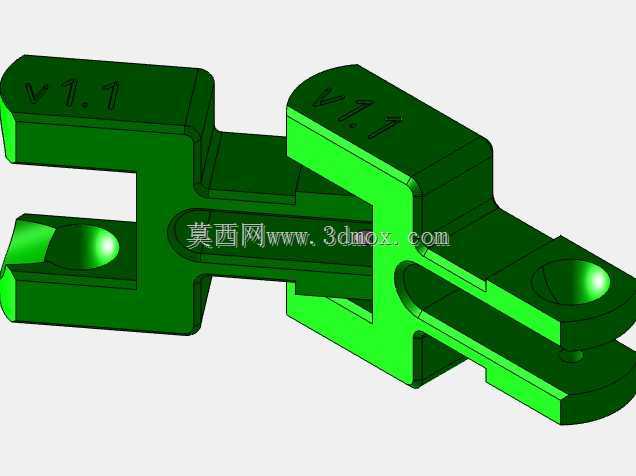

　　从功能特性来看，该结构采用对称式的卡扣铰接设计，两端预留的安装孔位可适配3/8英寸也就是9.52毫米规格的滚珠轴承，安装后铰接位置的转动阻尼均匀，不会出现普通塑料铰接件常见的卡滞、旷量过大问题。结构中间的球头配合槽采用间隙配合设计，既可以实现两个连接段之间的相对转动，也能允许小角度的径向偏转，在需要柔性避让的工位中，能抵消一部分安装对位误差带来的装配应力，避免硬连接导致的组件断裂。结构上的卡扣位做了导向斜角设计，装配时不需要额外工具，对准位置按压即可完成扣合，拆卸时用平口螺丝刀轻撬卡扣间隙就能分离，在需要频繁更换工装组件的场景下，能大幅缩短换型时间。

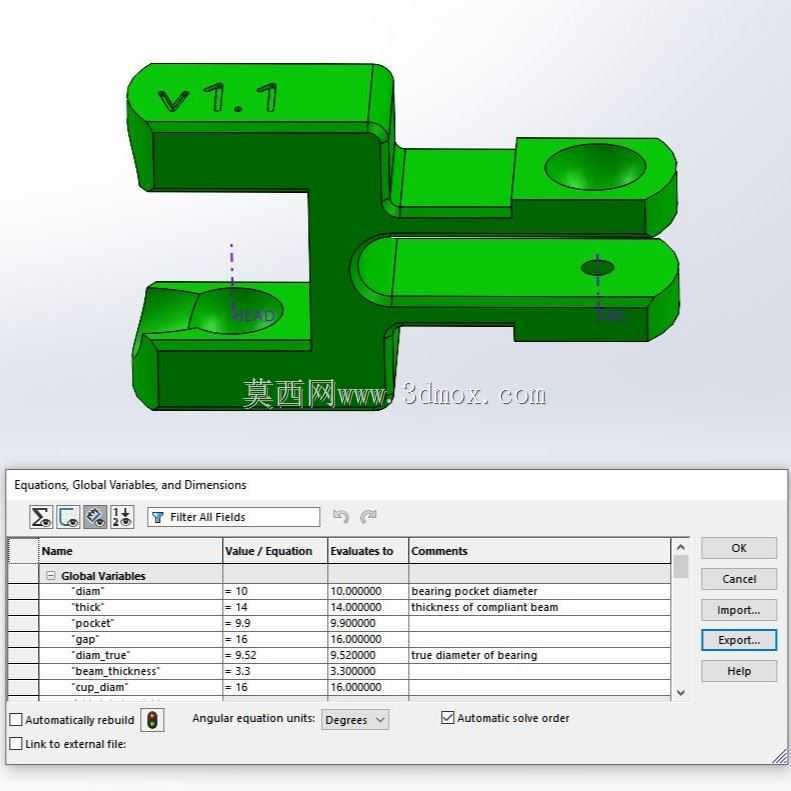

　　设计思路上，这款结构优先考虑了3D打印工艺的成型可行性，所有外露面均做了0.2毫米的脱模斜度处理，没有小于0.8毫米的薄壁结构，也没有需要添加大量支撑的悬空内腔，采用FDM工艺打印时，只需要在铰接配合面添加少量易剥离支撑即可，打印完成后不需要二次打磨就能直接装配使用。结构的壁厚做了等厚处理，主体壁厚统一为2.5毫米，既保证了PLA、PETG等常见3D打印材料的结构强度，也避免了壁厚不均导致的打印翘曲问题。配合面的间隙预留了0.3毫米的打印公差，即使是桌面级入门3D打印机也能打印出活动顺畅的铰接结构，不会出现粘死、转不动的情况。同时结构做了通用化兼容设计，两端的安装孔距、卡扣尺寸都匹配常见的开源创客组件标准，可以和现有市面上的多款铝型材配件、3D打印标准件直接拼接使用，不需要额外做转接件设计。

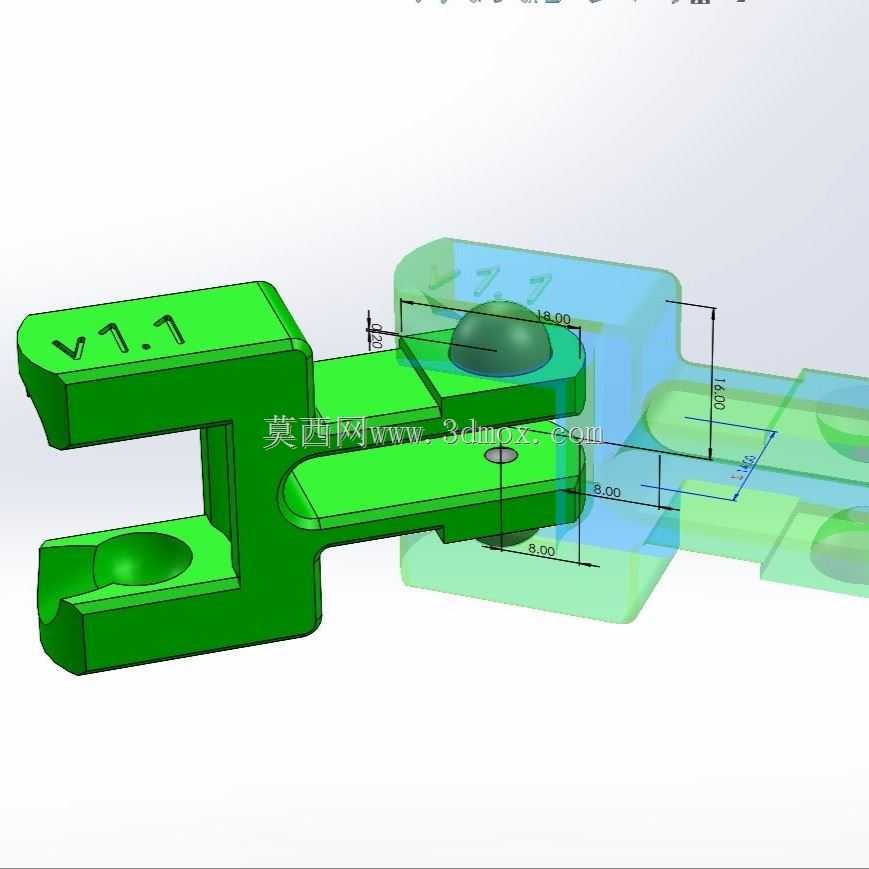

　　从安装边界来看，单节球链结构的总长度控制在68毫米，主体最大宽度为22毫米，铰接位置的转动角度范围为正负35度，径向偏转角度最大可达15度，两端安装孔的中心距为12毫米，适配M4规格的安装螺丝，安装时需要预留的最小操作空间为长度方向80毫米、宽度方向30毫米，不会占用过多的设备安装空间。结构的铰接球头直径为8毫米，配合槽的包裹角度为210度，既保证了连接后不会轻易松脱，也能在承受超过额定负载时自动脱开，起到过载保护的作用，避免传动链上的其他组件被刚性拉扯损坏。在实际使用中，单节结构可承受的静态拉伸载荷为120牛，动态往复运动下的额定载荷为50牛，完全满足小型工装、桌面设备、创客项目的负载要求，多节拼接后还可以实现更长距离的柔性传动，适配不同的安装距离需求。

　　在实际选型应用中，这类结构可以替代传统的金属合页、销钉铰接结构，在低负载场景下能降低整体组件重量，同时减少加工工序，不需要额外采购标准铰接件，直接通过3D打印就能快速制作出适配的连接组件，特别适合小批量设备试制、个性化工装定制的场景，能大幅缩短结构开发周期，降低非标零件的加工成本。
