GT2皮带传动XY绘图仪吊篮结构设计

　　在桌面级XY运动绘图设备的结构迭代中，吊篮作为承载绘图执行端的核心支撑部件，直接决定了绘图过程中笔端的运行稳定性与轨迹精度，这款采用GT2皮带传动适配的吊篮结构，正是针对小型桌面绘图设备的轻量化、低晃动需求完成的结构设计。从实际应用场景来看，这类吊篮结构主要适配桌面级小型XY绘图机器人，可完成平面图纸绘制、手写字体复刻、小幅面图案标记等作业，相比传统丝杆传动的同类型设备，采用GT2皮带配合该吊篮结构的方案，整体运行噪音更低，运动惯量更小，能够适配更高的往复运动速度，同时兼顾结构件的轻量化需求，降低整套设备的驱动负载。

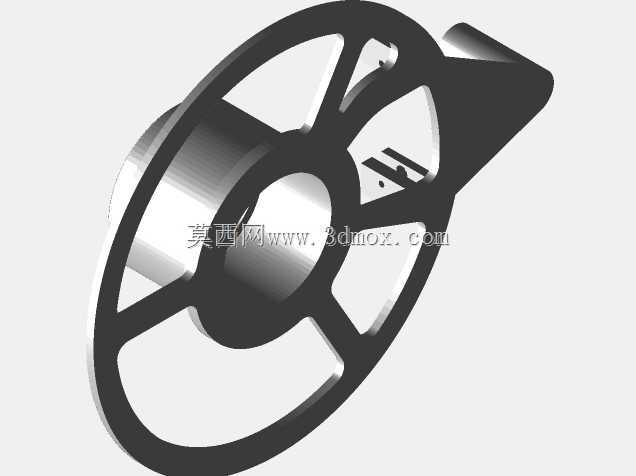

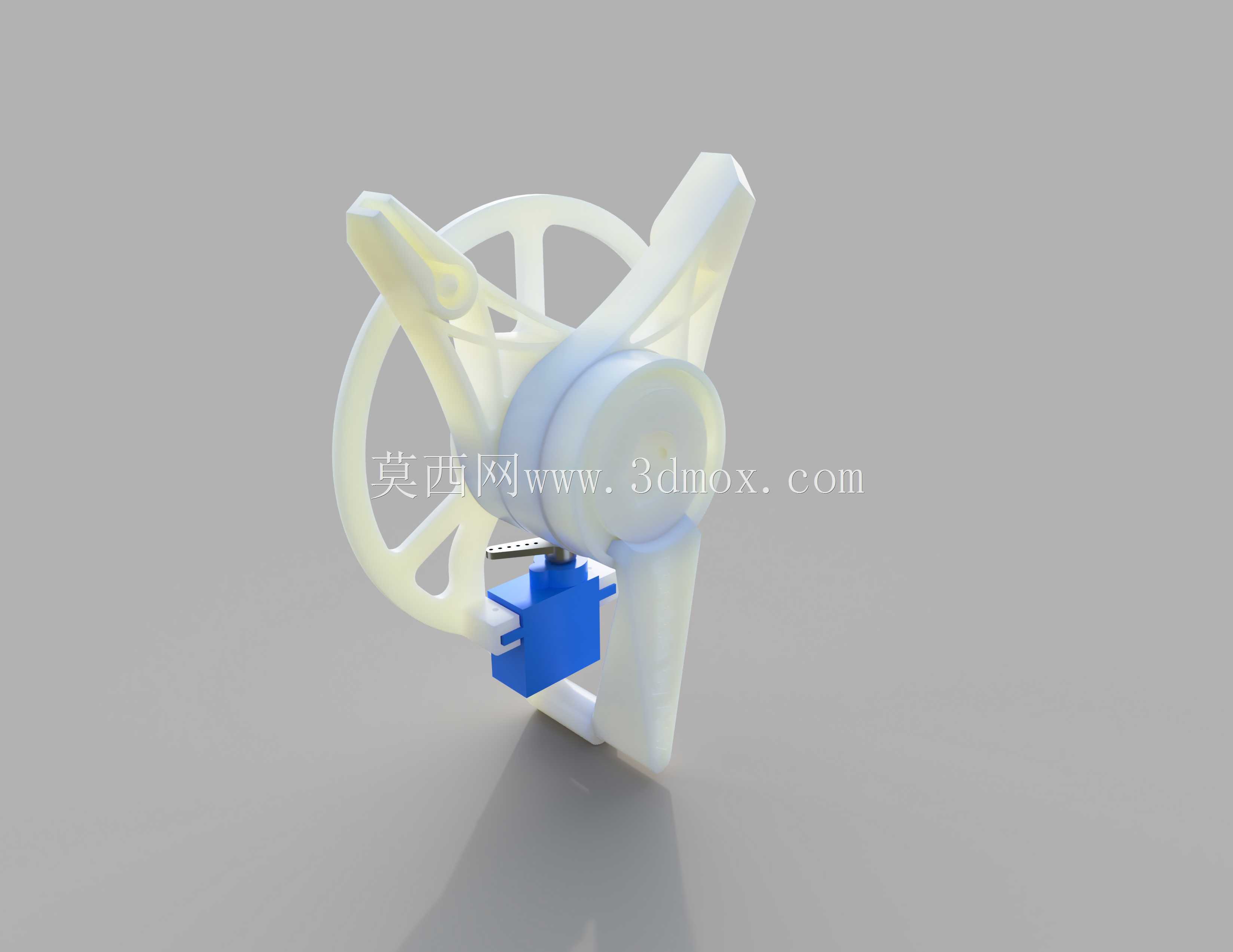

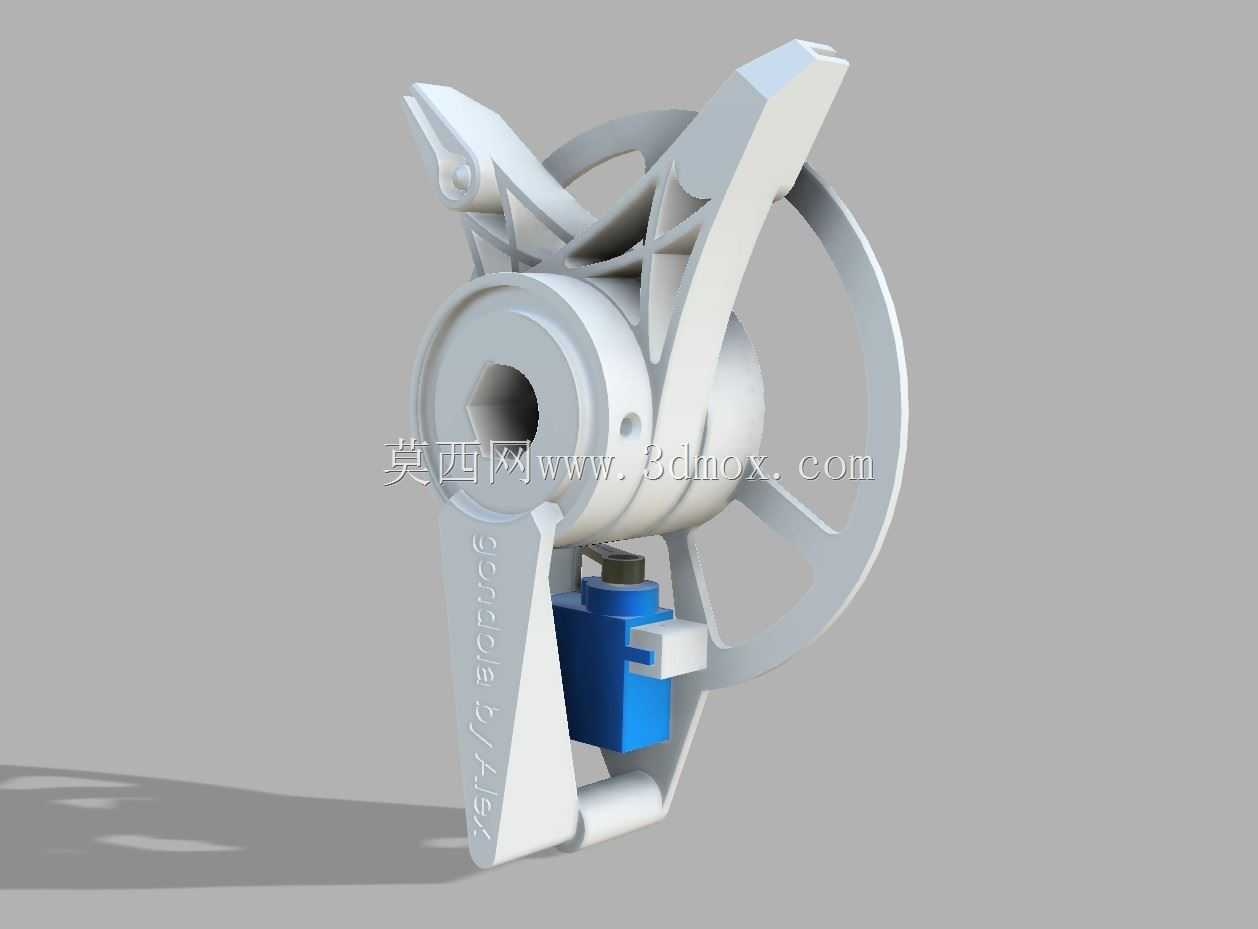

　　从功能特性层面来看，该吊篮结构集成了皮带夹持、绘图笔固定、运动导向三个核心功能模块，轮架部分采用辐条式镂空结构，在保证结构刚性的前提下尽可能削减了非必要的材料厚度，降低运动部件的整体重量，减少高速往复运动过程中的惯性冲击。皮带夹持位置设置了独立的蓝色快装模块，无需额外的复杂紧固件即可完成GT2同步带的锁紧固定，安装过程中可以快速调整皮带张紧度，避免长期运行后皮带松弛带来的轨迹偏差。绘图笔安装位预留了标准的笔身夹持空间，可适配常规直径的记号笔、中性笔、绘图针管笔，夹持结构带有一定的自适应浮动量，能够抵消小幅面工作台面的平面度误差，保证绘图过程中笔尖始终与纸面保持稳定接触，避免出现断墨、线条深浅不均的问题。

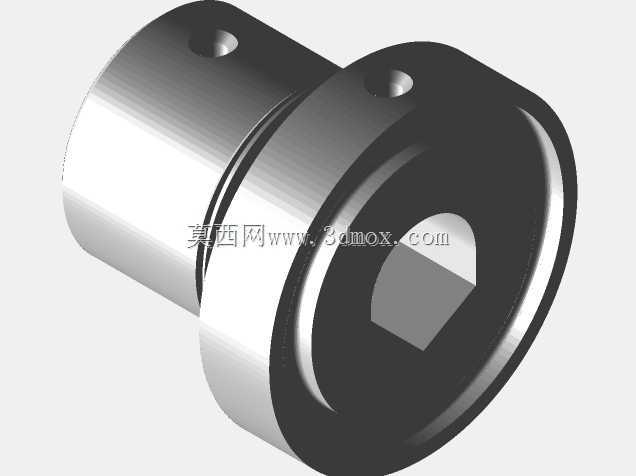

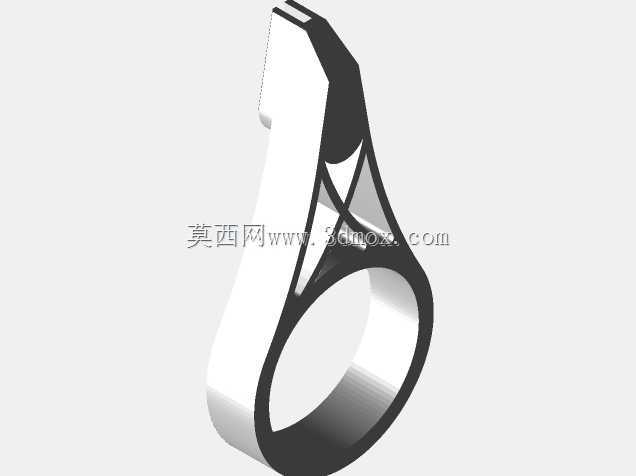

　　设计思路上，该结构完全围绕GT2同步带的传动特性展开，首先确定了吊篮与同步带的连接点位置，将受力点设置在吊篮整体重心的正上方，避免运动过程中因偏心受力导致的吊篮倾斜、卡滞问题。导向部分的支撑臂采用三角加强筋结构，三个支撑臂呈120度均匀分布，既能够为运动轮体提供稳定的支撑，又能在X、Y两个运动方向上提供均匀的结构刚性，避免单方向受力时出现结构形变。轮体部分采用内嵌式安装设计，将导向轮完全容纳在轮架内部，减少整体结构的外廓尺寸，避免设备运行过程中轮体与周边机架、走线发生干涉。

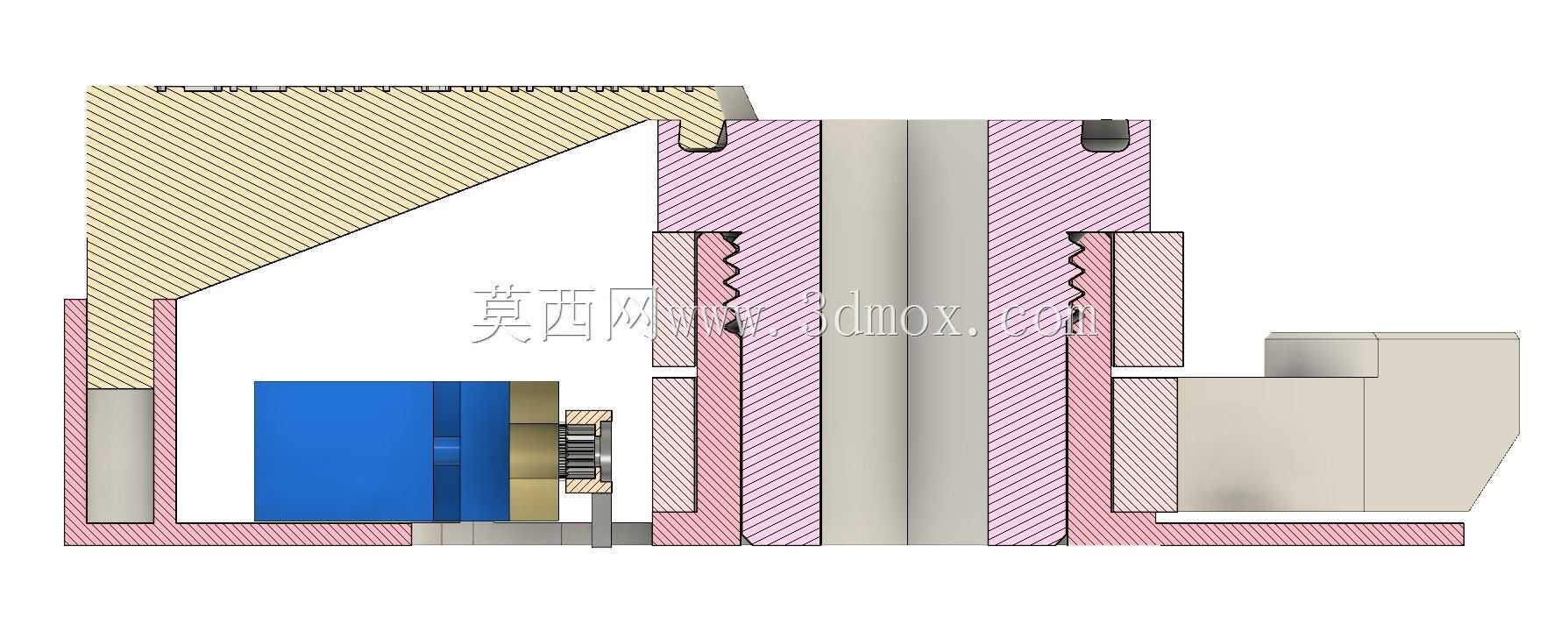

　　从外形尺寸与安装边界来看，该吊篮整体轮架直径控制在80mm范围内，整体高度不超过65mm，属于典型的小型轻量化运动部件，安装时需要预留的运动边界为轮体外廓向外扩展10mm的空间，避免运动到极限位置时与设备机架发生碰撞。皮带安装槽的宽度严格匹配GT2同步带的6mm标准宽度，槽深设置为2.5mm，能够保证同步带完全嵌入槽内，运行过程中不会出现皮带脱出的问题。绘图笔安装位的中心与轮体中心保持同轴，保证笔端的运动轨迹与同步带的运动轨迹完全重合，减少轨迹换算过程中的误差累积。

　　在实际装配调试过程中，该结构的安装公差要求控制在0.2mm以内，三个支撑臂的端面平面度误差不超过0.1mm，避免导向轮安装后出现偏斜，导致运行阻力增大、皮带磨损加快。结构材质可选用光敏树脂3D打印制作，也可采用注塑工艺批量生产，两种加工方式下的结构强度均能满足桌面级绘图设备的运行负载要求，长期往复运行下不会出现支撑臂断裂、夹持位松动的问题。相比传统的金属加工吊篮结构，该一体化设计的塑料结构件装配环节更少，不需要额外拼接多个零件，整体装配误差更容易控制，同时自重仅为同尺寸金属结构的六分之一，能够有效降低驱动电机的负载要求，选用更小扭矩的步进电机即可满足驱动需求，进一步降低整套设备的制造成本。
