Anycubic i3兆热端散热风扇盒结构件

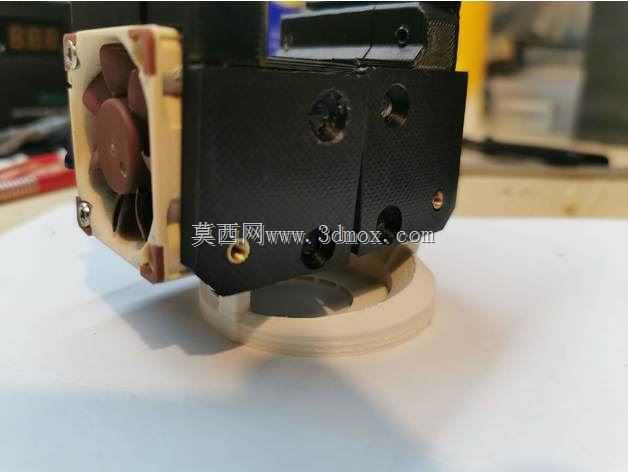

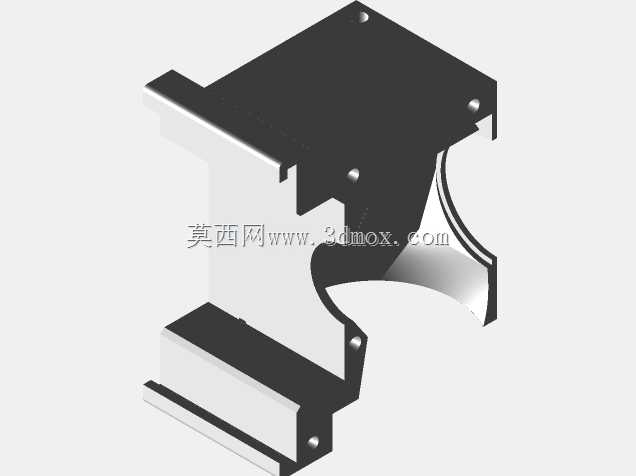

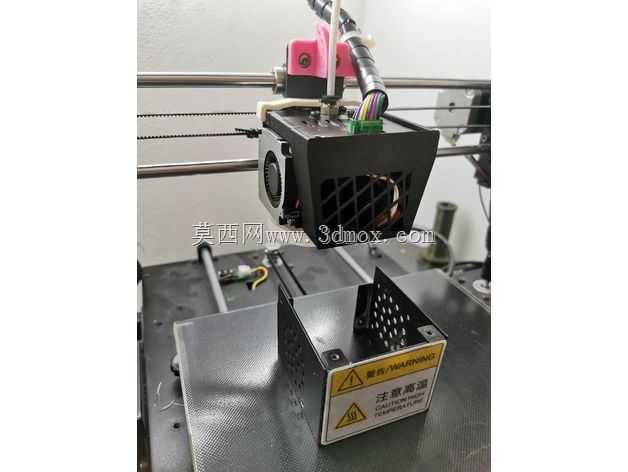

这款风扇盒是针对FDM熔融沉积型桌面3D打印机热端散热需求开发的功能结构件，主要适配Anycubic i3兆系列机型，同时兼容同结构的兆S、兆X全金属热端机型，也可适配搭载BLTouch自动调平组件、E3D V6规格热端的同安装尺寸改装机型。在桌面3D打印的实际作业场景中，热端的温度场控制直接决定打印成型质量：喉管部位需要持续稳定的风冷将热量阻隔在加热块以上区域，避免耗材提前软化膨胀造成堵头、溢料故障，而喷嘴部位则需要保留足够的熔融温度保证耗材塑化均匀，两类冷却需求的气流隔离一直是入门级机型改装的常见痛点。

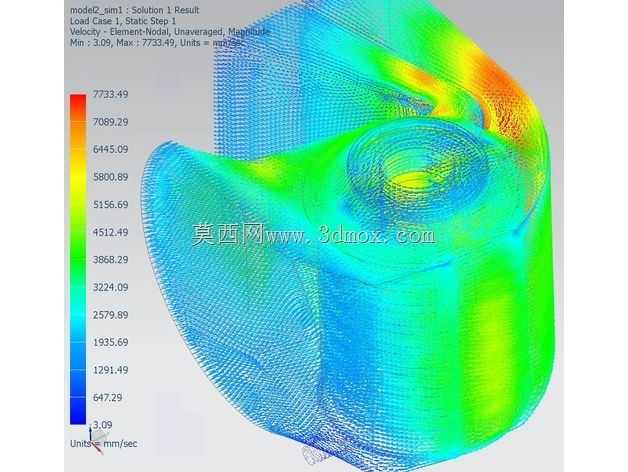

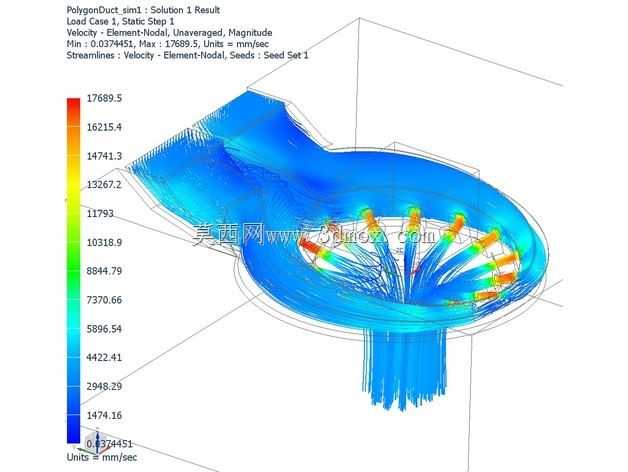

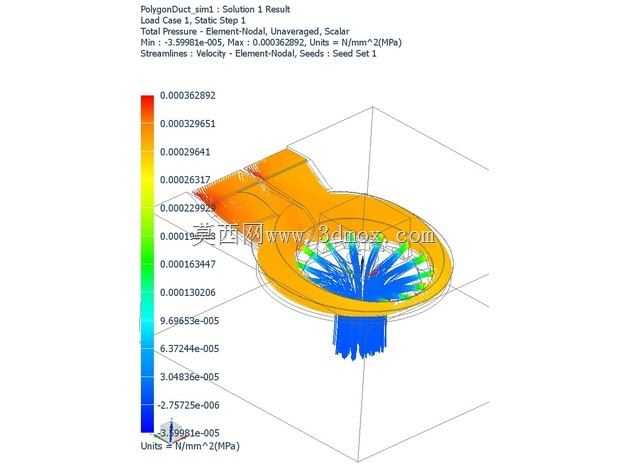

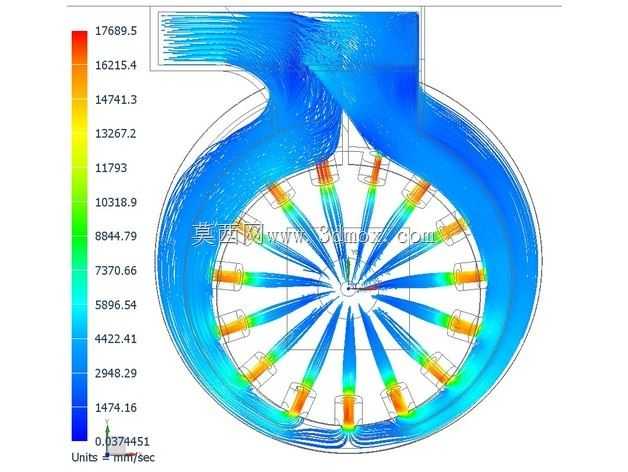

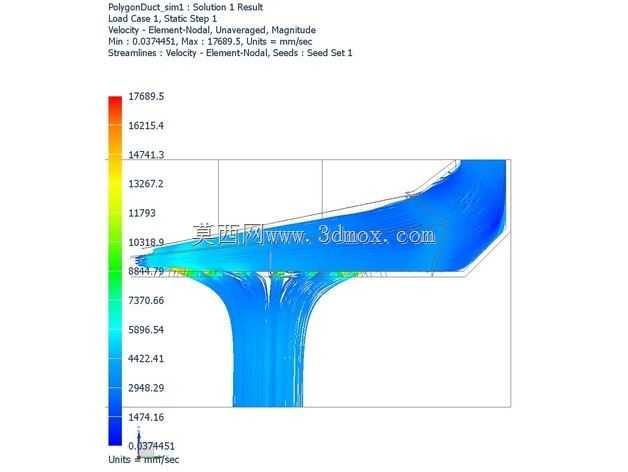

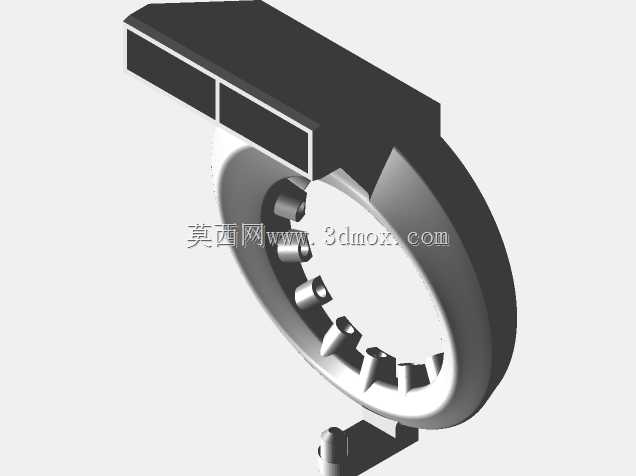

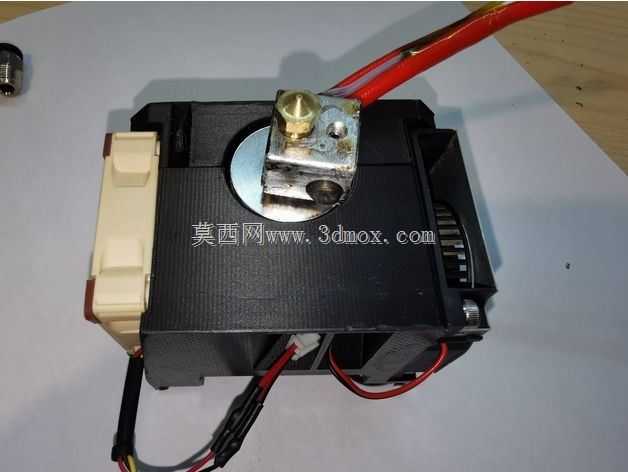

设计过程中优先做了冷热端气流的CFD流体仿真优化，将流向热端散热鳍片的冷却气流做了定向导流处理，避免冷风直吹喷嘴加热区域，既保证喉管散热效率，又不会造成喷嘴温度波动，能有效减少打印过程中的拉丝、层间结合不良、堵头等常见故障。结构上做了快拆维护的考量，日常更换喷嘴时无需完全拆解整个散热组件，预留的操作空间可以直接伸入工具完成喷嘴拆装，喉管导管的更换也无需额外拆除其他外设，大幅降低日常维护的操作门槛。

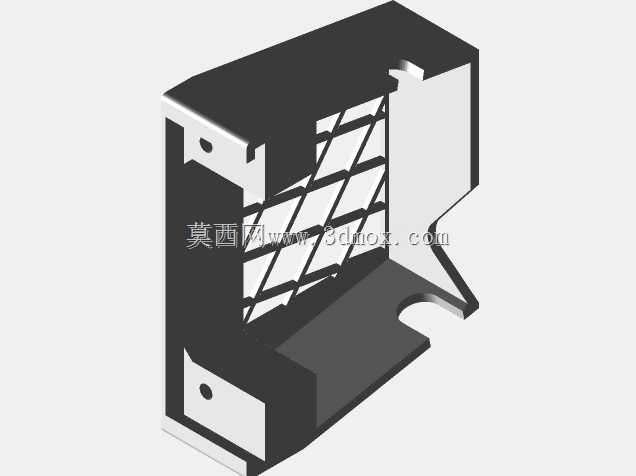

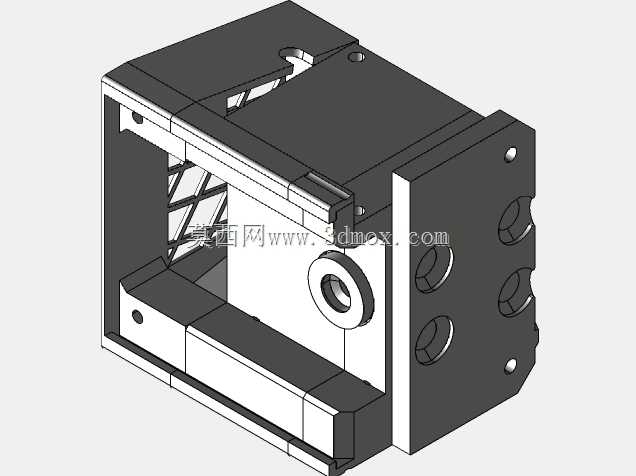

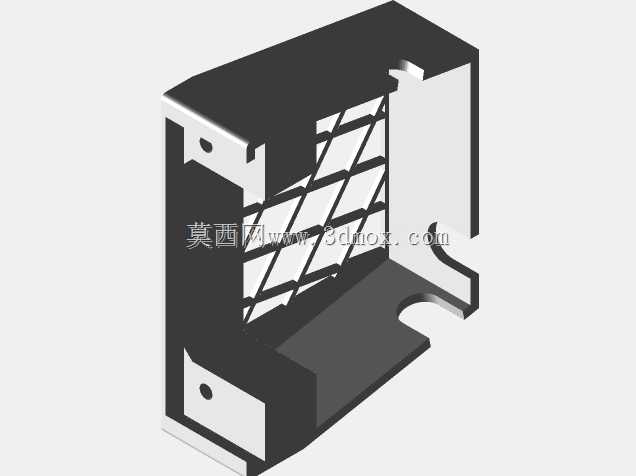

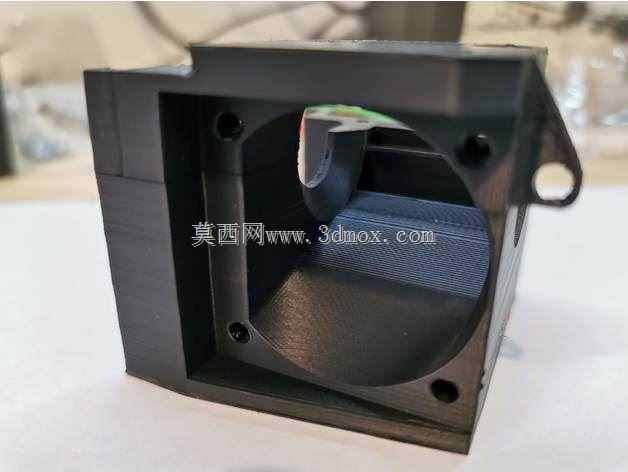

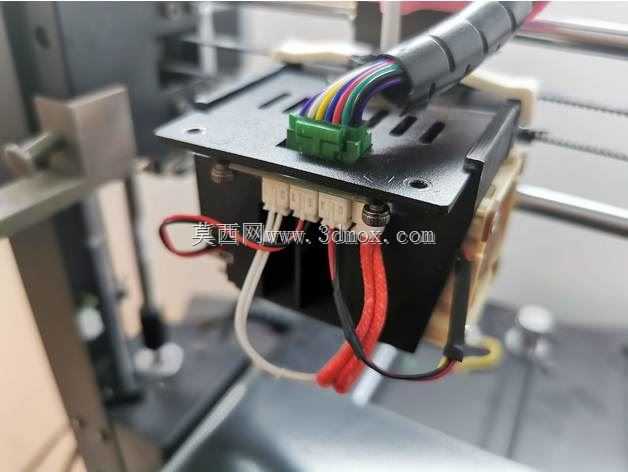

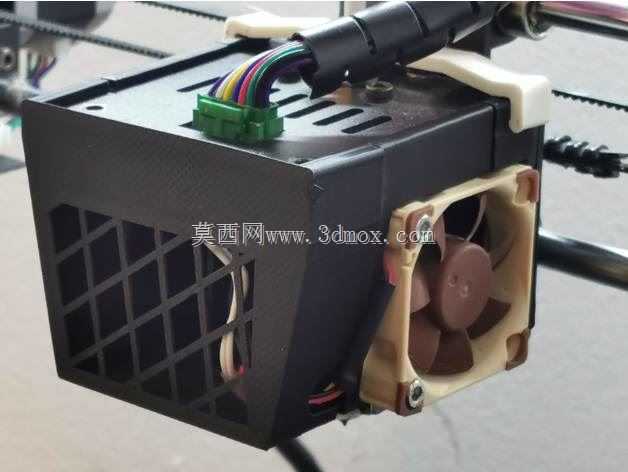

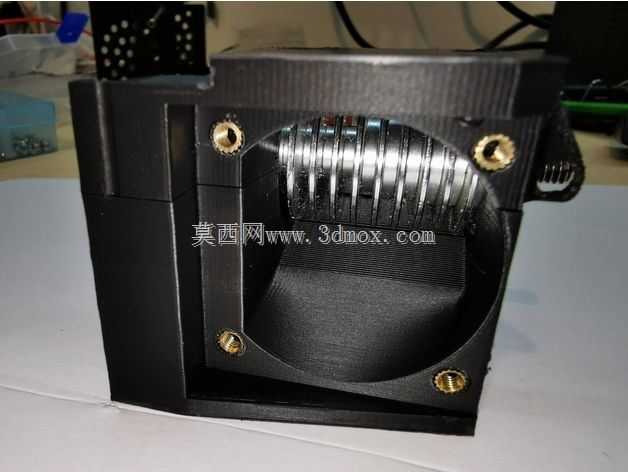

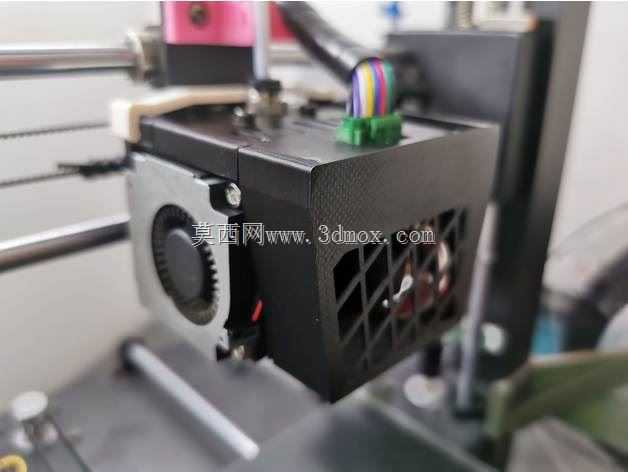

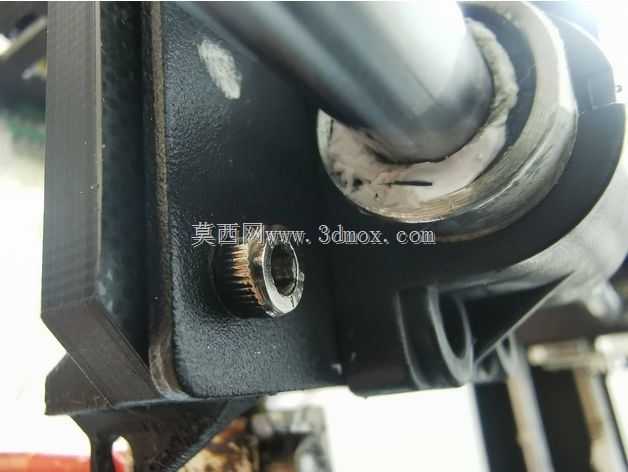

安装边界完全匹配原机的安装孔位，可直接复用原厂配备的散热风扇与固定螺钉，不需要额外采购替换五金件，也不用对原有设备做打孔、切削等不可逆改装。针对走线需求预留了专用的线束过孔与接线端子安装位，热端加热线、热敏电阻线、风扇供电线、BLTouch信号线都可以通过预留槽位规整排布，避免打印过程中运动部件拖拽线束造成接触故障。外壳主体采用格栅式进风设计，在保证结构强度的前提下最大化进风面积，减少风阻带来的风量损耗，风扇安装位做了限位凸台，安装时不需要额外对位调整，直接卡入后拧入固定螺钉即可完成装配。针对用户自行改装的需求，螺纹安装位做了适配优化，既可以直接使用原机自攻螺钉固定，也可以自行攻丝使用机米螺丝加固，不需要额外镶嵌铜螺母等嵌件就能获得足够的连接强度，适配不同用户的改装习惯。
