机架式2U电缆整理走线槽结构设计

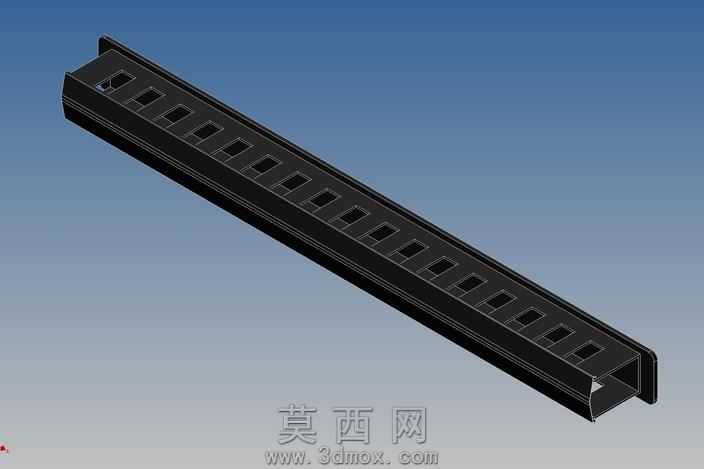

本作品为机架式2U规格电缆管理理线架的三维设计成果，建模阶段采用参数化特征建模逻辑，首先以机柜安装的标准2U高度尺寸为基准，确定整体型材的截面轮廓，通过拉伸特征生成基础长条型槽体结构，槽体整体采用单侧开口的U型截面设计，保证线缆可从侧方快速嵌入槽内，无需从端部穿线，大幅提升布线操作的便捷性。槽体的安装侧设计有翻边卡扣结构，通过折弯特征生成带定位卡槽的安装边，可直接卡接在标准机柜的立柱安装位上，无需额外固定件即可实现快速装配，适配通用19英寸机柜的安装孔位间距。槽体的出线侧等距排布方形出线孔，每个出线孔的边缘均做了圆角过渡处理，通过倒圆角特征消除锐边，避免穿线时划伤线缆外绝缘层，出线孔的间距按照机房布线的常规线缆密度设置，可满足多根不同线径的电源线、信号线分类引出需求。建模过程中对槽体的壁厚做了均匀化处理，保证整体结构强度的同时控制整体重量，避免长期使用出现形变。渲染阶段采用哑光黑色工程塑料材质，模拟实际产品常用的阻燃PVC材质质感，材质参数设置为低反光、高粗糙度，还原工业理线产品的真实外观效果，背景采用渐变蓝灰色调突出产品主体结构，通过多角度渲染展示槽体的整体形态、出线孔排布、安装卡扣的细节结构。设计思路围绕机房布线的实际需求展开，针对传统理线架穿线繁琐、易划伤线缆、安装效率低的痛点，优化了侧开式入线结构、等距分支出线孔、免工具卡扣安装结构，整体结构无多余复杂特征，所有特征均为可注塑加工的常规结构，无倒扣、薄壁等不利于量产的设计，可直接用于注塑模具开发，适配标准2U机柜安装空间，可实现机柜内部线缆的规整排布，避免线缆杂乱缠绕，提升机房布线的整洁度与后期维护效率，同时槽体的长度可根据实际机柜深度做参数化调整，具备良好的适配扩展性。
