带径向散热鳍片的电机风叶轮结构设计

　　这类带径向均匀排布鳍片的风叶轮，是中小型电机、小型动力设备散热系统里的核心旋转部件，日常在工业流水线驱动电机、小型通风设备、微型发电机组的端盖内侧都能见到这类结构的身影，它的核心作用是在转子高速旋转时，通过鳍片的导流作用带动周边空气形成定向气流，把电机定子绕组、铁芯运行产生的热量持续带离设备本体，避免绕组因长期超温出现绝缘老化、性能衰减的问题。

　　从实际应用场景来看，这类风叶轮大多适配功率在0.75kW到7.5kW区间的卧式、立式安装电机，安装位置通常在电机非输出轴端的轴承外侧，被风罩完全包覆，运行时不会外露造成安全隐患。设计这类零件的时候，首先要匹配电机的额定转速，常规四级电机转速在1450r/min左右，二级电机转速可达2800r/min，鳍片的倾斜角度、单片厚度、径向伸出长度都要和转速做匹配：转速越高的工况，鳍片的倾斜角度越小，避免高速旋转时产生过大的风阻增加电机空载损耗，同时鳍片根部和中心轮毂的连接位置要做足够的圆角过渡，抵消高速旋转产生的离心应力，防止长期运行出现鳍片根部开裂、飞脱的故障。

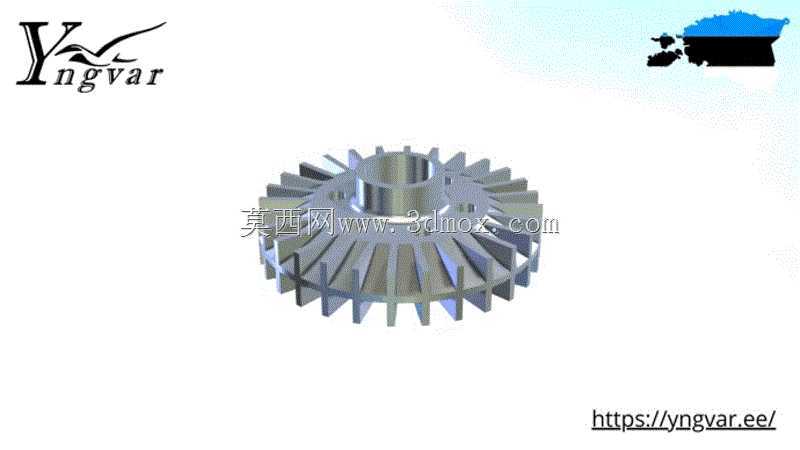

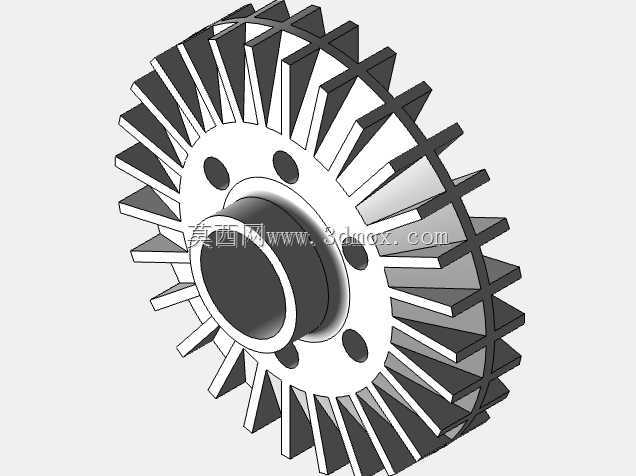

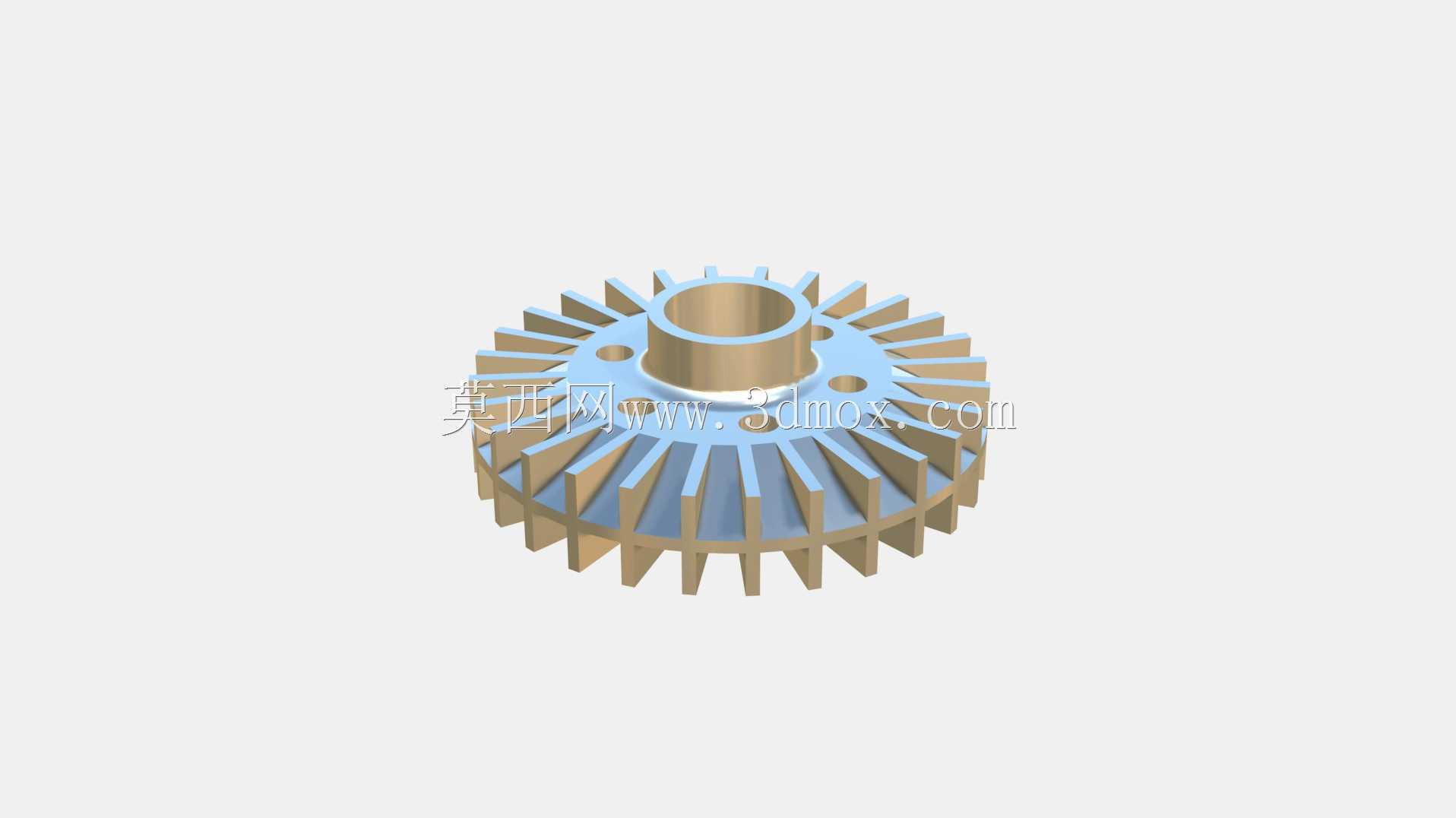

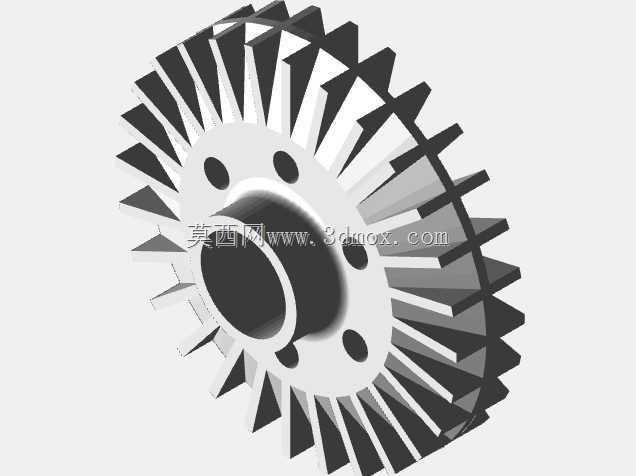

　　从结构细节来看，这个风叶轮的中心轮毂是带中心通孔的圆柱结构，通孔内径和电机轴径做过渡配合，通常会在轮毂侧面设计顶丝孔或者键槽，用来和电机轴实现周向固定，避免旋转时出现打滑空转。轮毂的轴向厚度要匹配电机轴的安装台阶尺寸，安装后不能和后端轴承的密封端盖产生摩擦，轴向窜动间隙要控制在0.5mm到1mm之间，既保证转动灵活，又不会因为间隙过大产生运行异响。外围的散热鳍片采用等间距径向排布，每片鳍片的截面是带轻微弧度的薄板结构，这种弧度设计不是为了造型美观，而是为了在旋转时让气流沿着鳍片表面形成稳定的轴向流动，把风罩进风口吸入的冷空气直接导向电机外壳的散热筋位置，提升热交换效率。

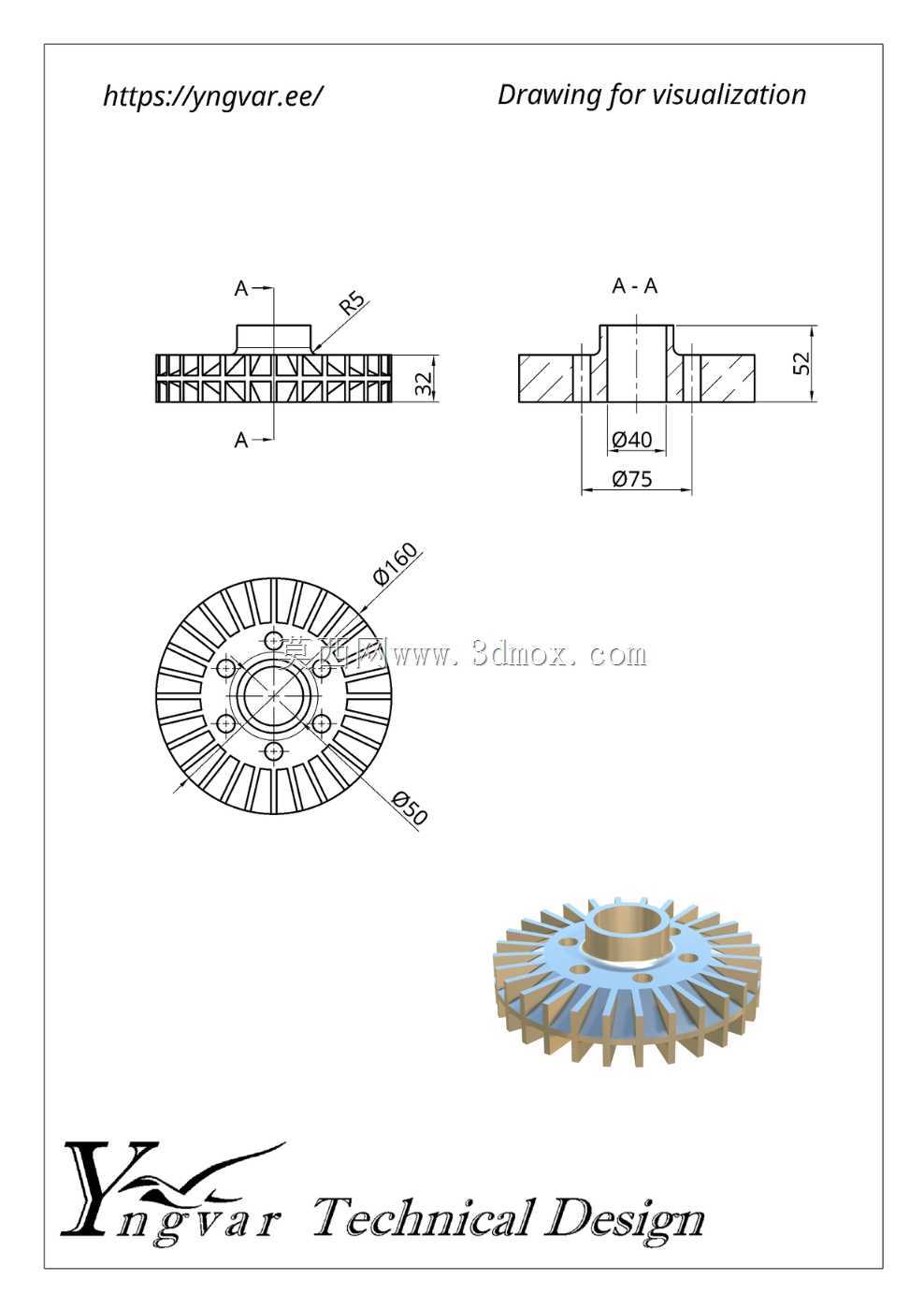

　　做三维建模的时候，首先要确定中心安装孔的尺寸公差，和电机轴配合的位置通常选H7/k6的过渡配合公差，保证安装时不需要过大的敲击力就能装配到位，运行时也不会出现松脱。鳍片的排布要做圆周阵列，阵列数量要根据叶轮外径确定，外径在120mm左右的叶轮，鳍片数量通常在24到30片之间，数量太少会导致风量不足，散热效果打折扣，数量太多则会增加叶轮整体重量，提升转动惯量，电机启动时会产生更大的启动电流，反而影响电机的启动性能。每片鳍片的厚度从根部到外缘做轻微的减薄处理，根部厚度通常在2.5mm左右，外缘厚度控制在1.5mm，这样的设计既保证了根部的结构强度，又能减轻外缘的重量，降低离心力对根部连接位置的载荷。

　　实际选型替换的时候，除了要匹配中心安装孔的直径，还要注意叶轮的最大外径不能超过风罩的内径，通常要留3mm到5mm的径向间隙，避免旋转时鳍片蹭到风罩产生异响甚至卡滞。轴向尺寸方面，轮毂的突出高度不能超过风罩的内部深度，安装后叶轮和风罩后端的进风口要留2mm左右的间隙，保证进风顺畅。这类零件通常采用增强尼龙或者铝合金材质压铸成型，尼龙材质重量轻、转动惯量小，适合转速较高的小型电机，铝合金材质导热性能更好，适合运行环境温度较高、散热需求更大的工况。

　　在结构验证阶段，还要做动平衡校正，因为这类零件是高速旋转部件，不平衡量过大的话会导致电机运行时产生振动，传导到轴承位置会加速轴承磨损，缩短电机整体使用寿命。通常这类尺寸的风叶轮，动平衡精度要达到G6.3等级，校正时可以通过在鳍片外缘去重或者在轮毂位置加配重的方式，把不平衡量控制在允许范围内。另外鳍片的边缘要做倒钝处理，不能有尖锐的毛刺，一方面是避免装配时划伤操作人员，另一方面也能减少气流通过鳍片边缘时产生的涡流噪音，降低设备运行时的整体噪声水平。

　　很多新手设计这类零件的时候，容易只关注外观造型，忽略实际安装的边界尺寸，比如把鳍片的径向长度做的过长，导致和风罩干涉，或者轮毂的轴向尺寸设计不合理，安装后顶到轴承端盖，造成电机转动卡滞。还有的设计会把鳍片做的过薄，虽然减轻了重量，但是在高速旋转或者低温环境下运行时，鳍片容易受离心力或者材料脆化影响出现断裂，断裂的碎片在风罩内部撞击还会损坏其他部件。所以在设计时要充分考虑实际工况的温度范围、转速区间、安装空间的限制，不能只追求散热效率而忽略结构可靠性和安装适配性。
