树莓派引脚防护3D打印结构件

　　在嵌入式开发、小型智能硬件原型搭建场景中，树莓派作为主流开源单板计算机，其板载排针引脚长期裸露在外，日常调试插拔杜邦线、设备转运堆叠、周边线材剐蹭时，极易出现引脚弯折、相邻引脚短接、异物落至排针间隙引发短路的问题，不少开发者都遇到过调试过程中误碰引脚导致板卡烧毁、引脚变形无法正常插接配件的状况，这类小故障往往会直接打断开发进度，甚至造成核心板卡损坏。这款针对树莓派排针设计的防护结构件，正是为解决这类实际工程痛点开发，采用3D打印工艺制作，可直接覆盖在板载排针区域，在不影响正常接线使用的前提下，为裸露引脚提供物理防护。

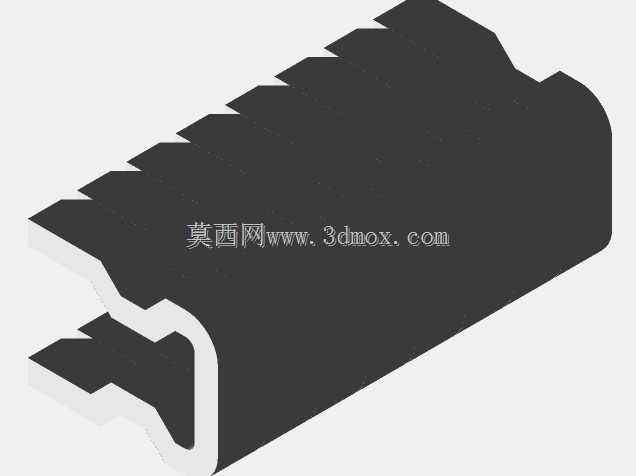

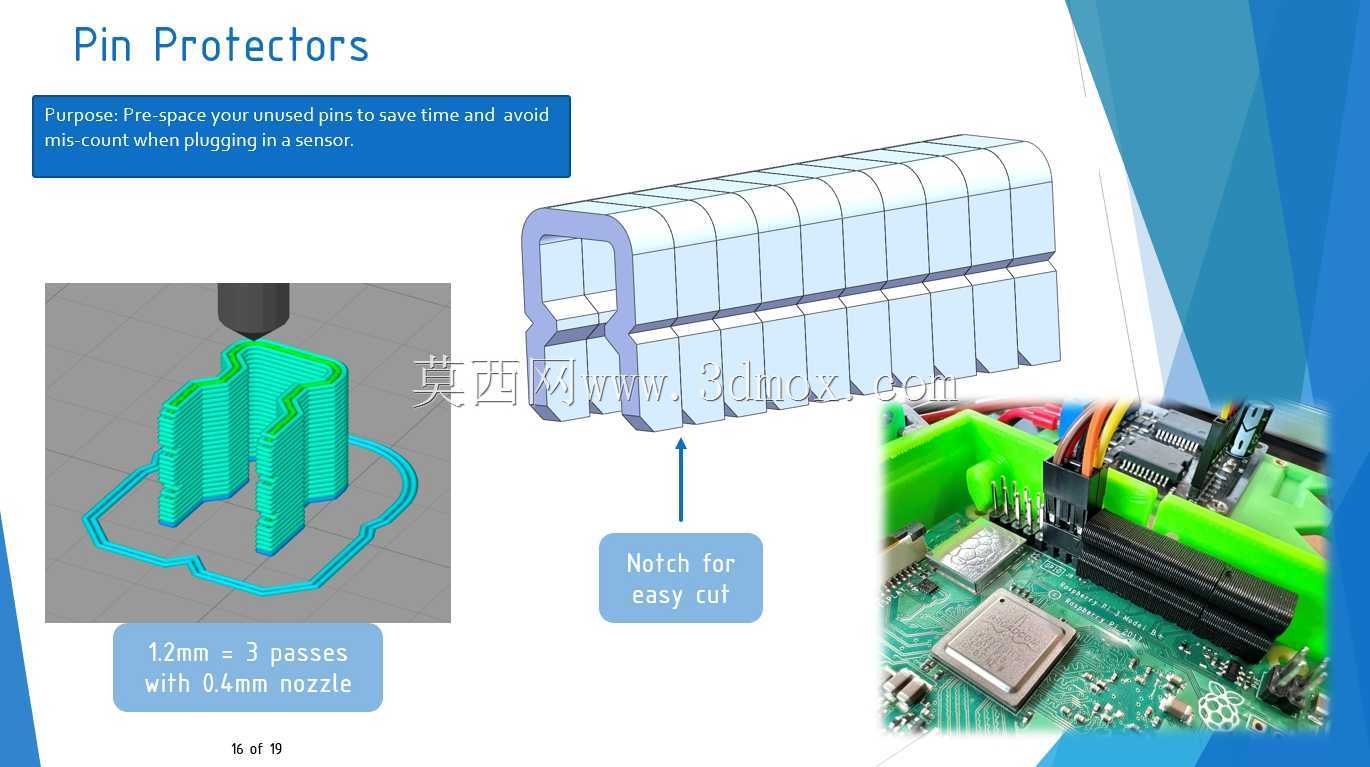

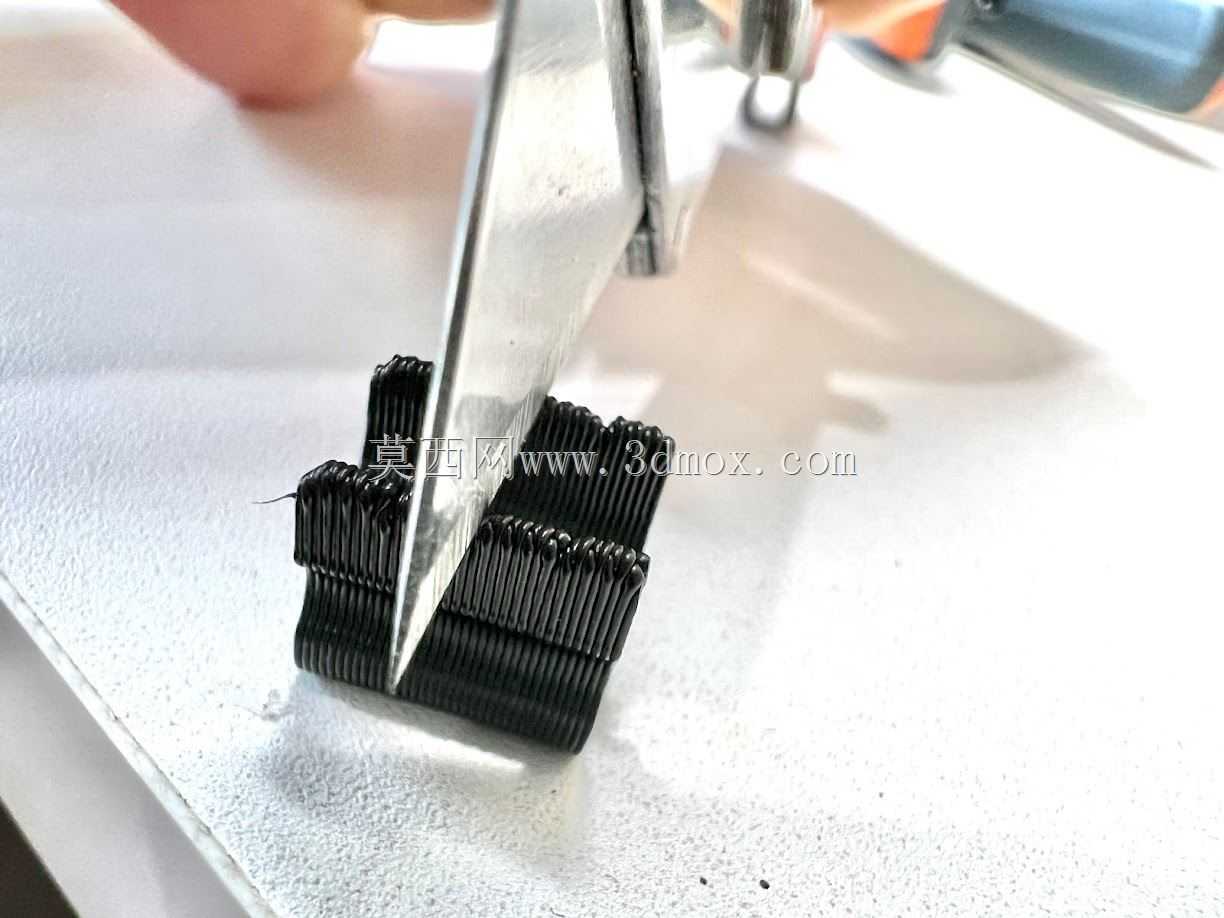

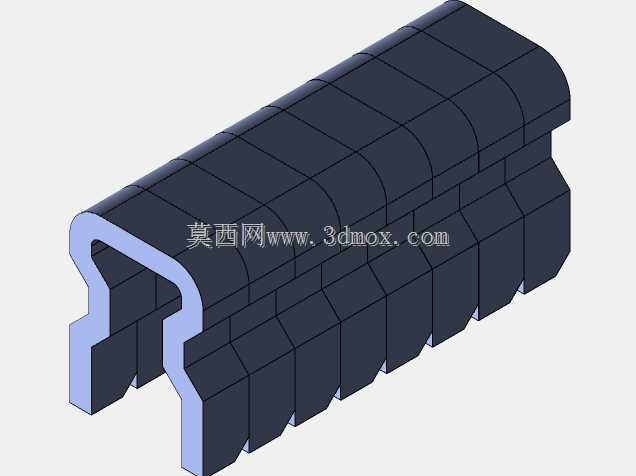

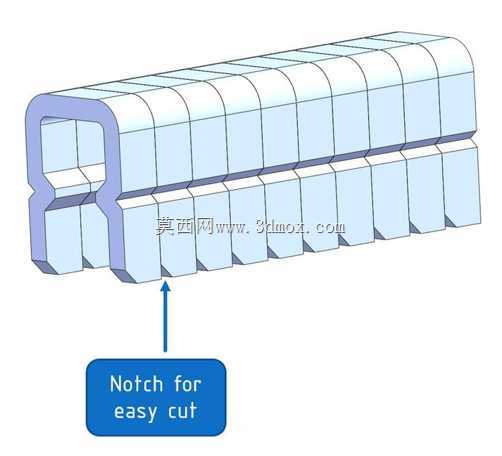

　　设计阶段首先锚定树莓派通用排针的标准间距参数，引脚间距严格匹配2.54毫米通用排针规格，初始覆盖范围对应8x2规格的标准排针组，结构件采用分段式设计思路，使用者可根据自身板卡实际焊接的排针长度、排针排布数量，沿着预设的切割槽将结构件裁切为2.54毫米整数倍的小段，适配不同长度、不同pin数的排针防护需求，无需针对不同型号树莓派单独开模制作，大幅提升了结构件的适配范围。结构件与排针的配合采用过盈配合设计，安装时无需额外粘接或者螺丝固定，直接对准排针按压即可卡紧，结构件内壁与排针塑胶基座紧密贴合，日常使用中不会出现松脱移位的情况，拆卸时也可直接向上拔出，不会对排针造成损伤，不会在板卡表面残留胶痕。

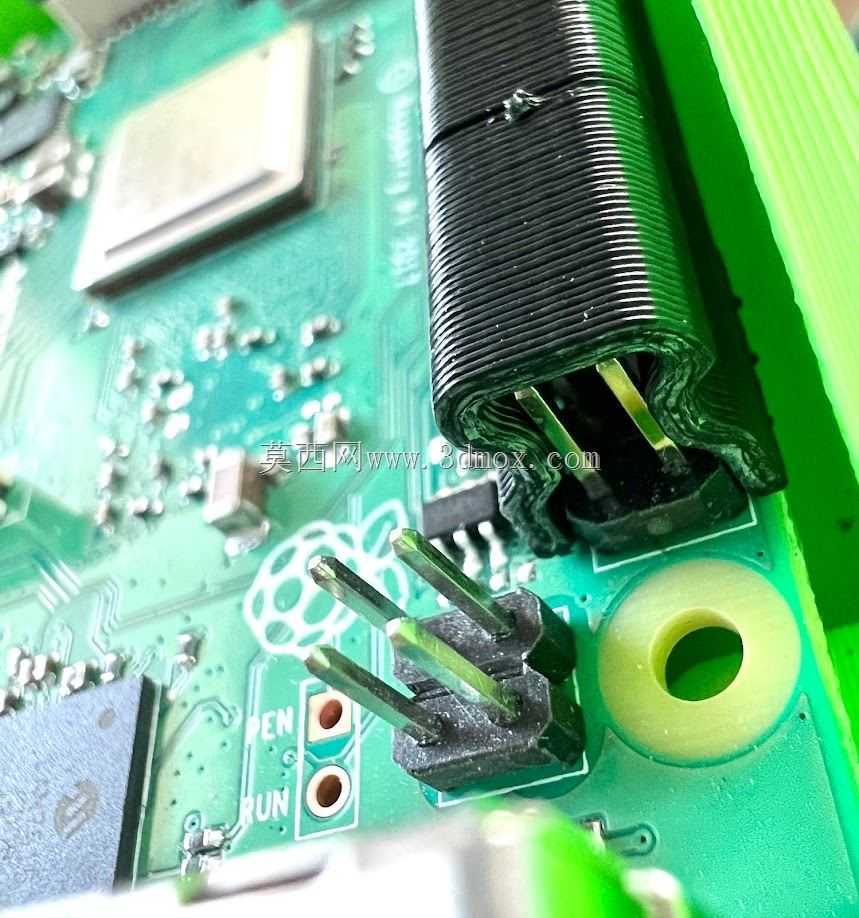

　　从安装边界来看，结构件的壁厚控制在1.2毫米，安装后整体高出排针顶端0.8毫米，既能够在引脚顶端形成防护层，避免外物直接触碰引脚金属部分，又不会超出树莓派常规外壳的内部安装空间，安装该防护件后依然可以正常装配市面上主流的树莓派注塑外壳、亚克力外壳，不会出现外壳扣合不严的问题。结构件边缘做了0.3毫米的圆角过渡，安装拆卸过程中不会划伤手部，也不会剐蹭周边的板载元件，不会干涉板载CSI摄像头排线、DSI显示屏排线的正常插拔，也不会遮挡板载状态指示灯，不影响开发者观察板卡运行状态。

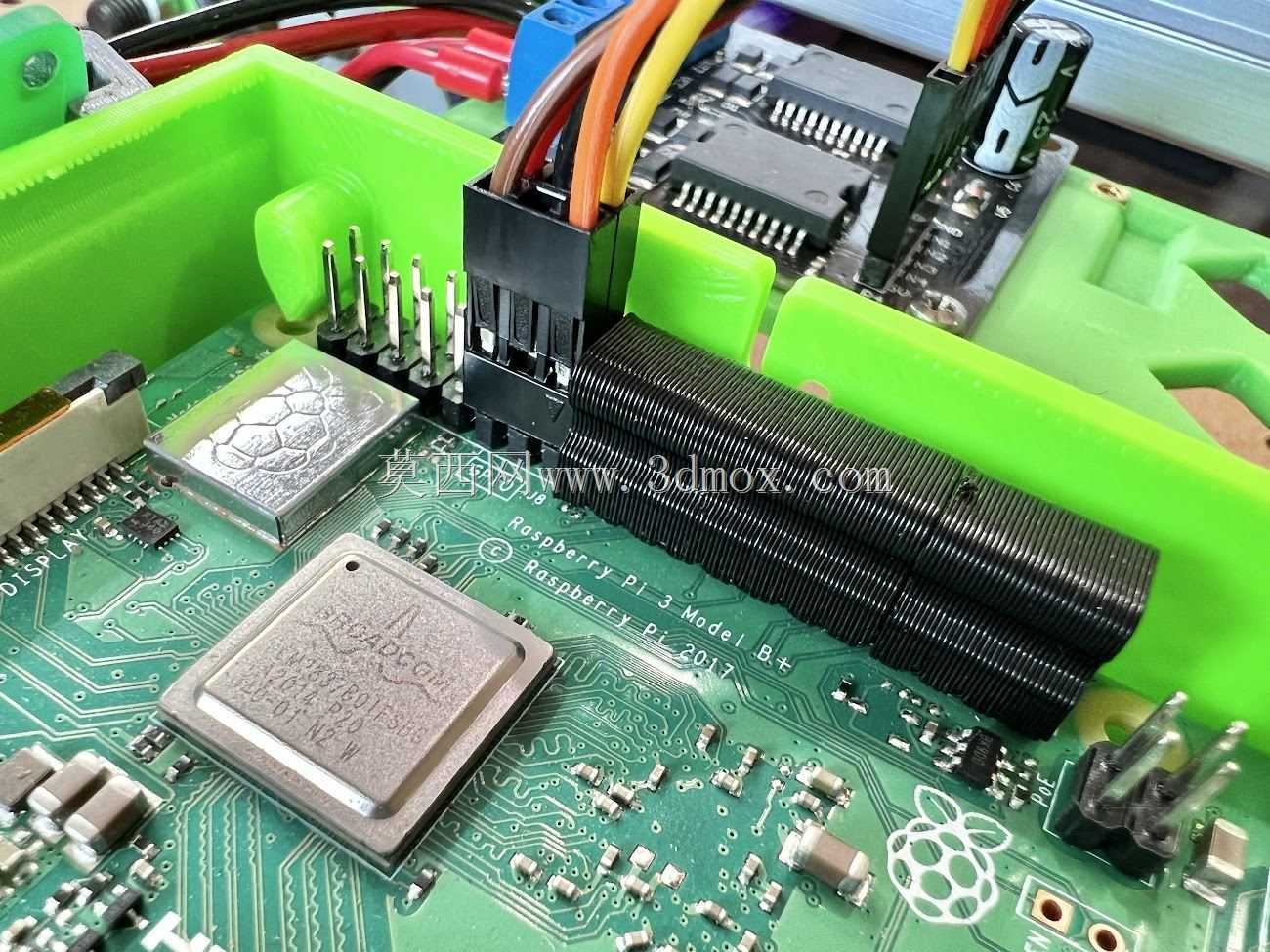

　　实际使用场景中，这款防护件不仅适用于固定部署的树莓派项目，比如智能网关、小型工业控制节点、环境监测采集终端这类长期运行的设备，安装防护件后可以避免设备运行过程中灰尘、金属碎屑落至排针间隙引发短路，也适合经常需要携带外出、在不同调试场景间转运的开发用板卡，避免收纳过程中线材、工具挤压导致引脚弯折。针对教学场景中大量学生共用树莓派板卡的情况，安装该防护件后可以大幅降低学生误操作导致的引脚损坏概率，减少实验设备的维护成本。结构件在接线位置预留了足够的插接空间，常规杜邦线公头、母头都可以正常插入，不会因为防护件的存在导致接线不到位、接触不良的问题，对于需要频繁更换接线的调试场景，防护件还可以起到固定排针基座的作用，避免反复插拔接线导致排针从板卡上脱焊。

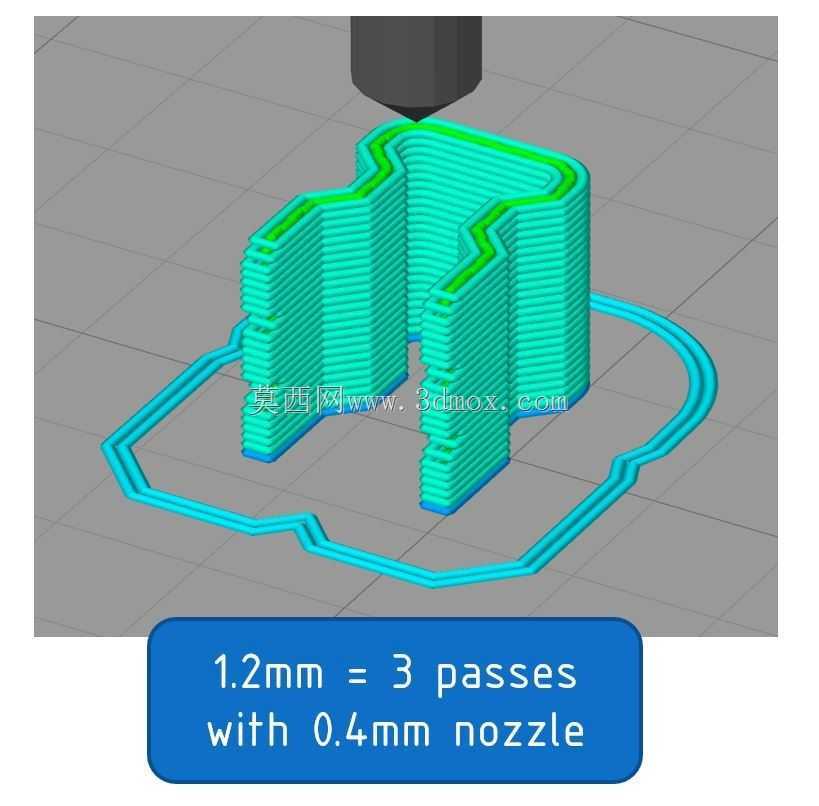

　　设计过程中还充分考虑了3D打印的工艺适配性，结构件整体无悬空角度超过45度的结构，打印时无需添加支撑，采用PLA、PETG等常规3D打印耗材都可以顺利制作，打印层厚设置为0.2毫米即可获得足够的配合精度，普通FDM桌面级3D打印机就可以完成制作，开发者可以根据自身板卡的配色需求选择不同颜色的耗材打印，兼顾实用性与外观一致性。针对部分用户在排针上外接扩展板、排线座的使用需求，结构件的分段裁切设计可以灵活避开需要外接配件的排针区域，只对裸露的闲置排针进行防护，不会影响扩展板的正常安装。
