3比1传动比外摆线行星减速轮组结构

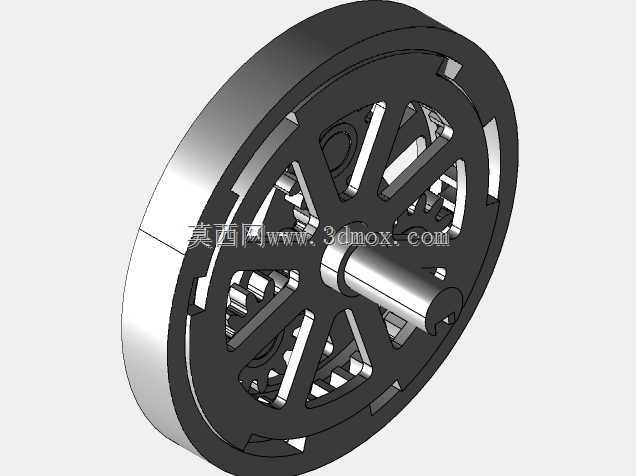

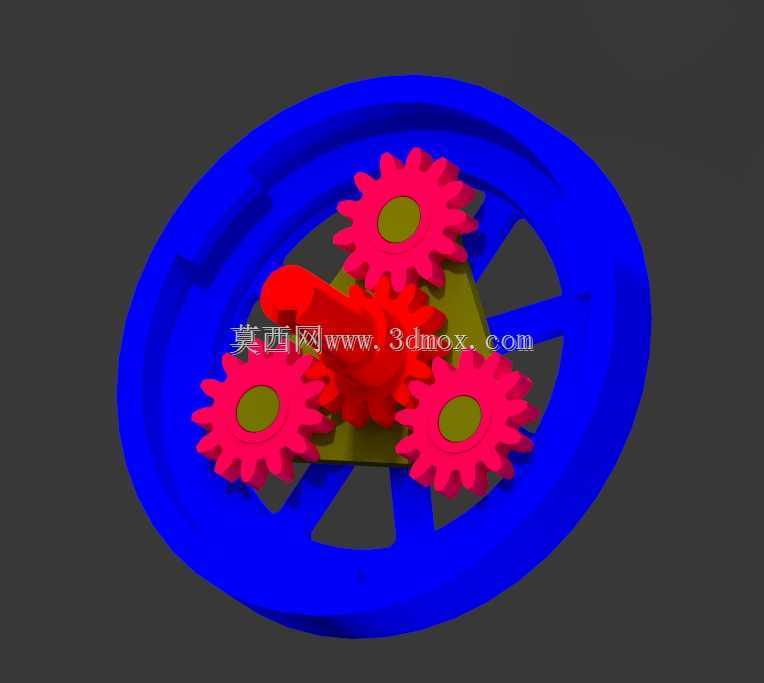

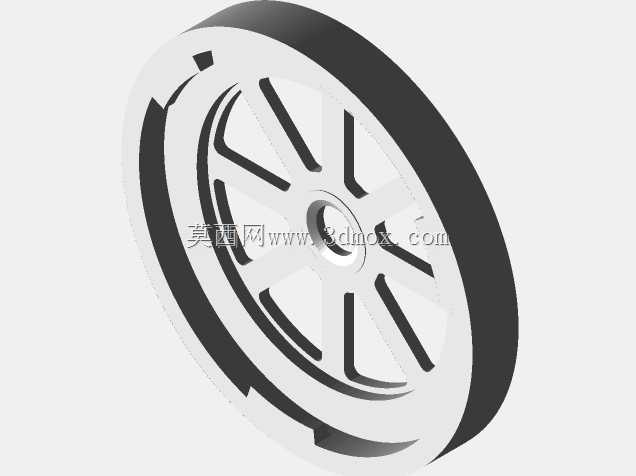

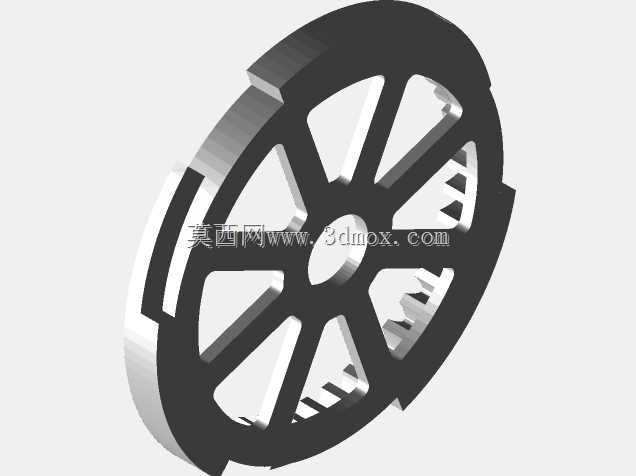

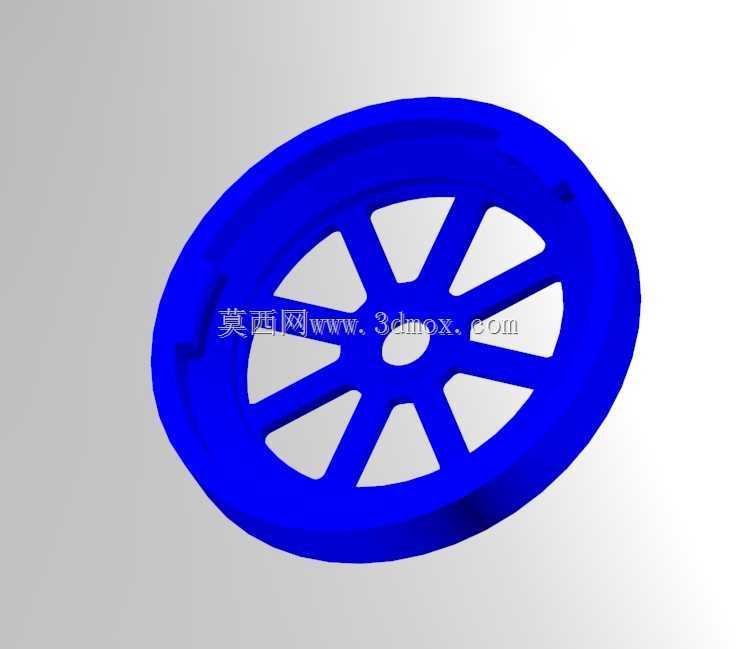

　　这套3/1传动比的外摆线行星减速结构，在小型自动化输送线、桌面级教学演示台、轻载工位转台的动力传递环节有很高的适配性，尤其适合对安装径向空间有严格限制、需要固定传动比降速增扭的场景。区别于常规渐开线行星减速结构，这套轮组采用外摆线齿形啮合设计，啮合过程中多齿同时接触的特性，让整体传动的抗冲击能力更强，在频繁正反转的轻载工况下，齿面的局部磨损速率会比同模数渐开线齿轮更低，传动回差也能控制在更小的范围内。从结构布局来看，蓝色外圈作为固定内齿圈，是整个轮组的安装基准，设计时需要在安装端面上预留对应均布的沉头孔位，保证齿圈和安装基座的同轴度误差控制在0.02mm以内，避免啮合过程中出现偏载导致的卡滞。

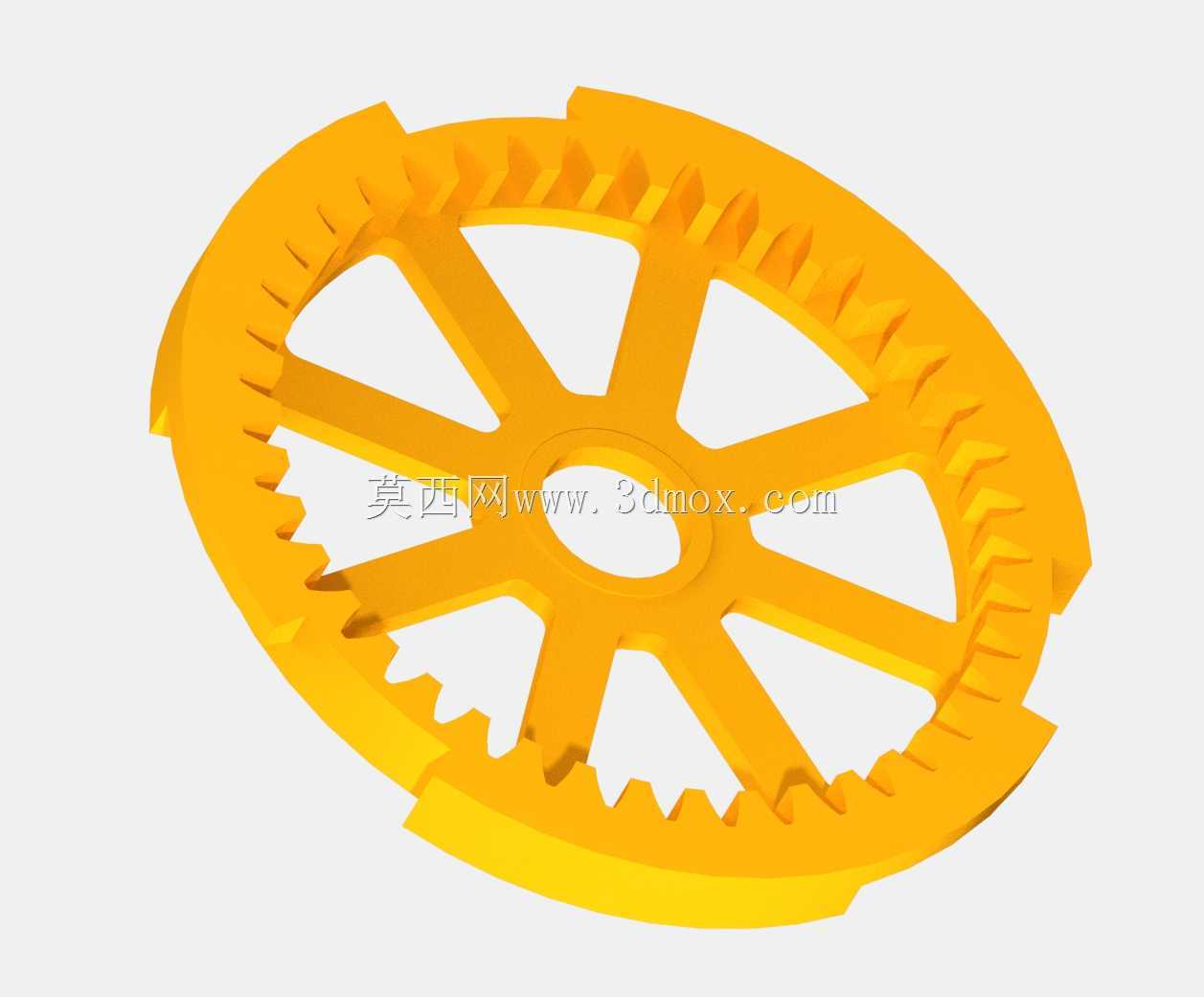

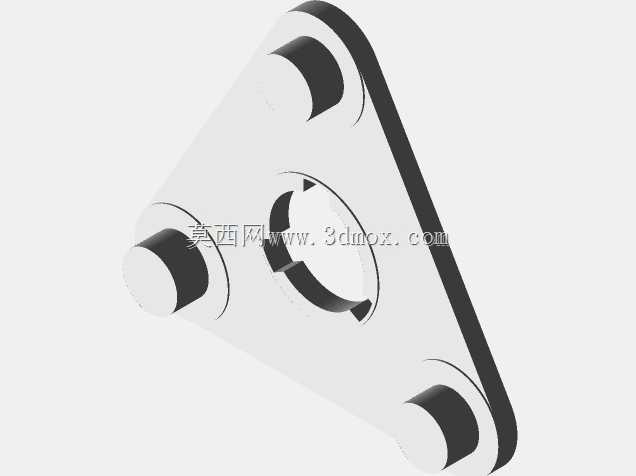

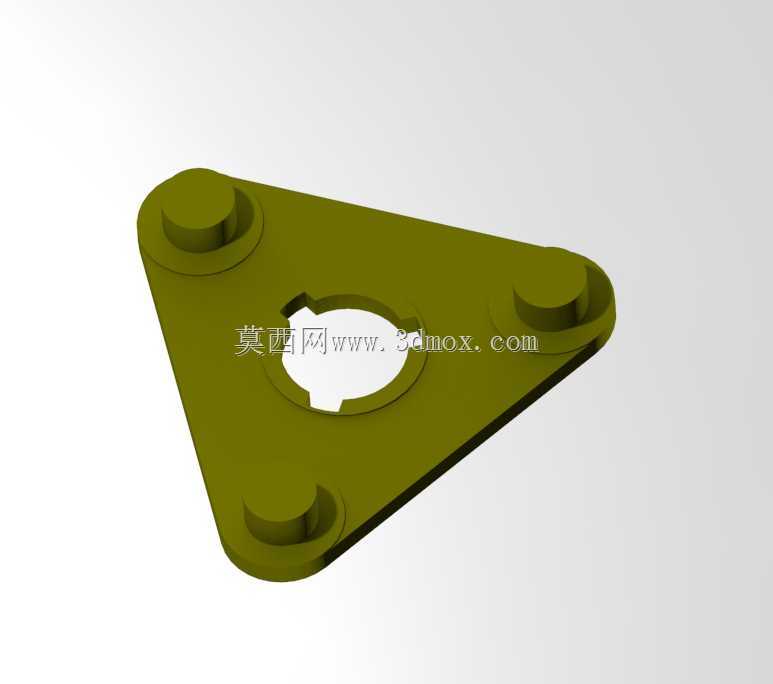

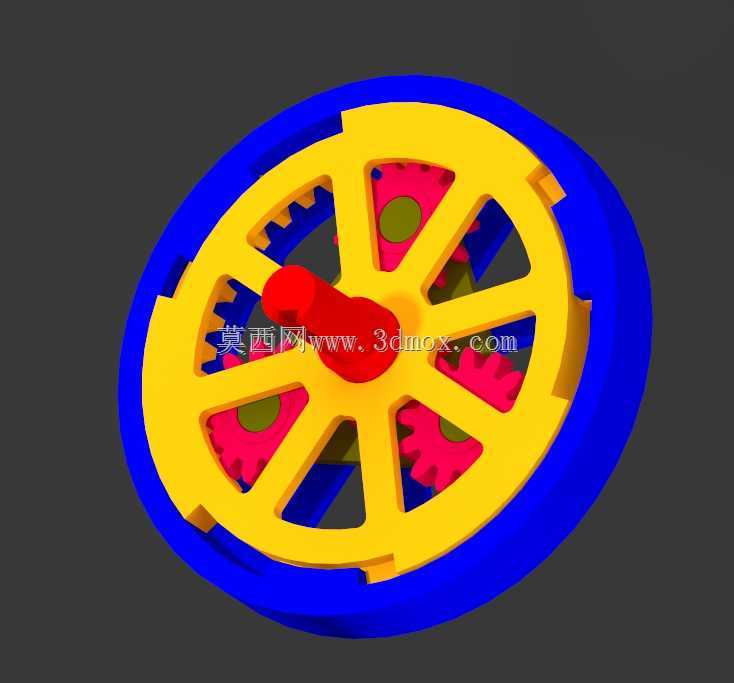

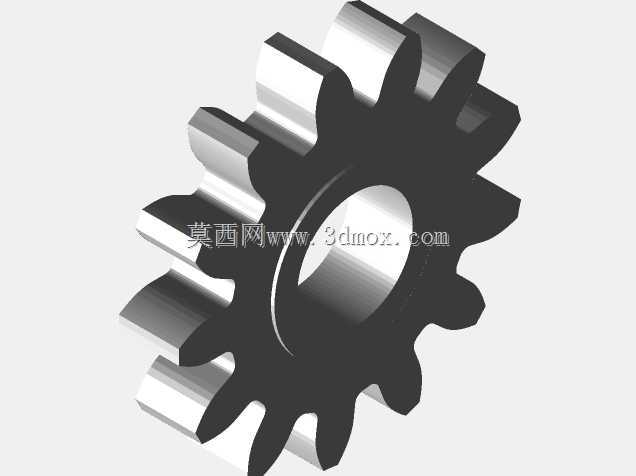

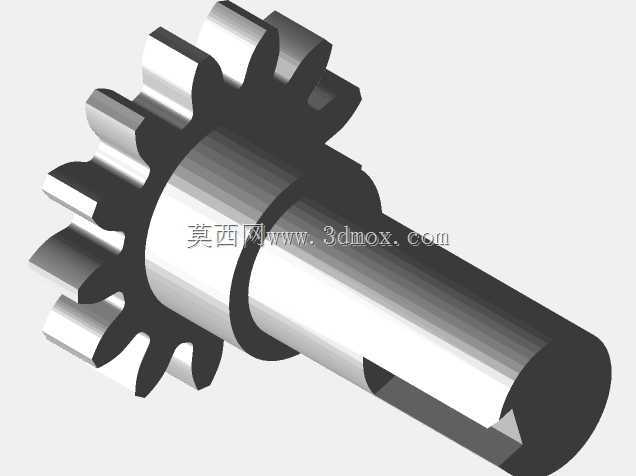

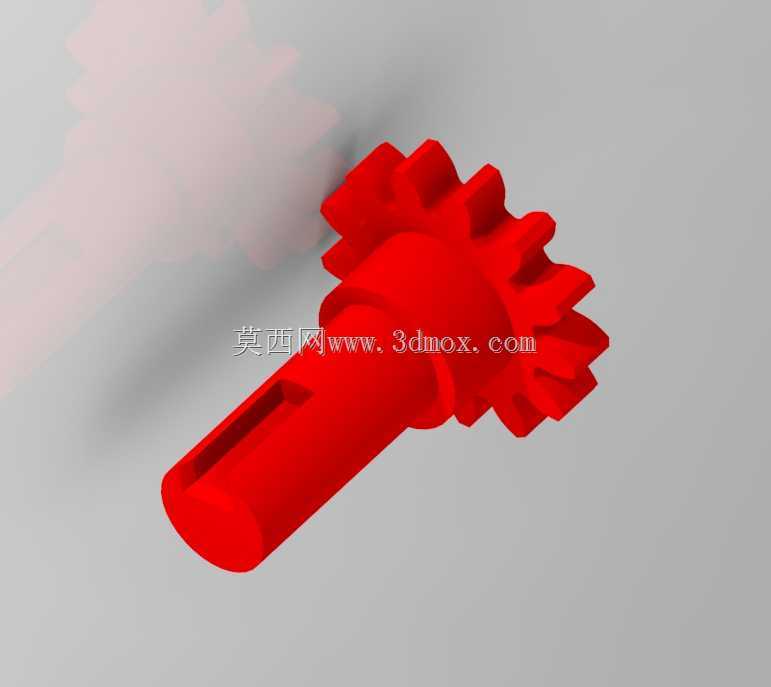

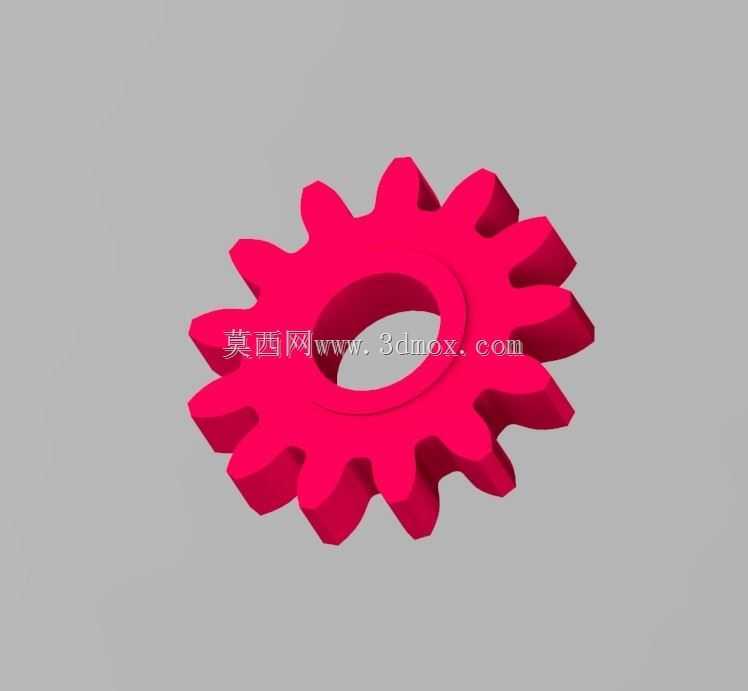

　　黄色的行星架作为动力输出部件，中心的红色输入轴直接和驱动源相连，三个周向均布的粉红色行星轮同时和内齿圈、输入轴端的偏心摆线轮啮合，动力从输入轴传入后，经过摆线轮的偏心传动带动行星轮沿内齿圈滚动，最终通过行星架将降速后的动力输出，整套结构没有额外的冗余部件，轴向厚度可以做得很薄，适合嵌入到空间紧凑的设备内部。设计这套轮组的时候，首先要确定3:1的固定传动比对应的齿形参数，外摆线的发生圆直径、基圆直径需要严格匹配，否则会出现啮合干涉，行星轮的周向定位精度直接影响传动的平顺性，三个行星轮的安装孔位置度公差需要控制在0.01mm以内，保证每个行星轮承受的载荷均匀，避免单个轮齿过载断裂。

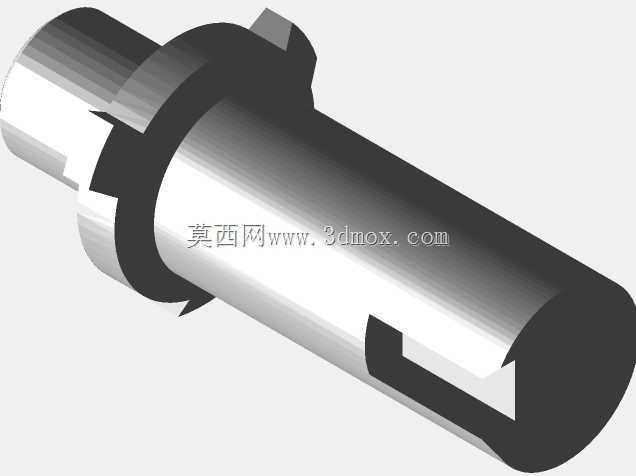

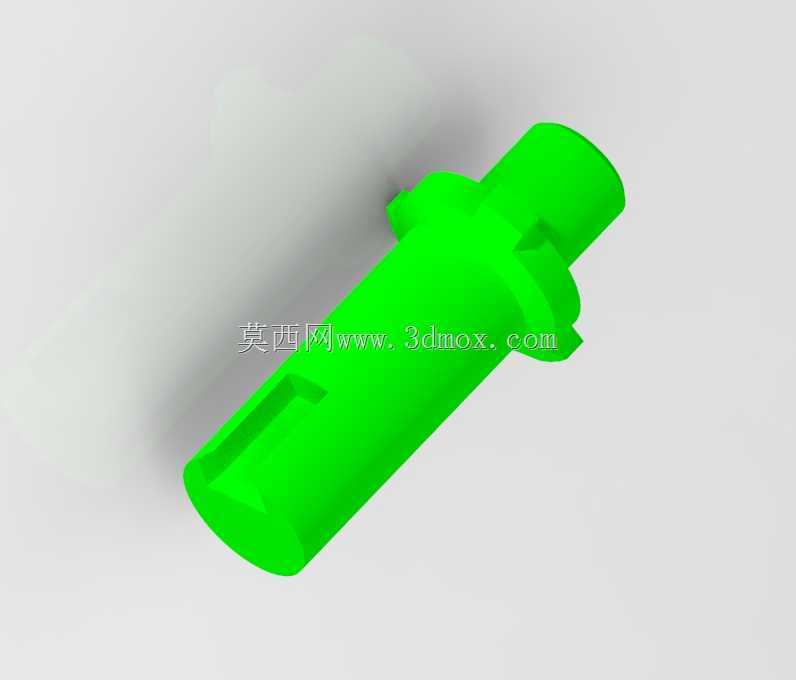

　　输入轴的偏心段和摆线轮的配合间隙要控制在合理范围，间隙过大会导致传动回差超标，间隙过小则会在高速转动时出现发热抱死的情况，实际装配时可以在配合面添加少量润滑脂，降低初期运转的磨损。从安装边界来看，这套轮组的最大外径由蓝色内齿圈的外圆尺寸决定，安装时需要在轮组外围预留至少5mm的避让空间，避免和周边的结构件发生运动干涉，轴向方向上，输入轴的伸出长度需要匹配驱动源的输出轴连接尺寸，行星架的输出端可以根据实际负载需求设计成轴连接或者法兰连接形式，适配不同的负载安装需求。

　　在实际应用场景中，这类小传动比的摆线减速结构常被用在小型旋转展示台、教学用传动演示教具、轻载的自动化分拣工位转盘上，因为其结构外露、传动过程直观，也非常适合作为机械原理教学的演示模型，帮助学习者理解行星轮系的传动逻辑和摆线齿形的啮合特点。不同于多级减速结构的复杂装配流程，这套单级摆线行星轮组的零件数量少，装配时只需要按照齿圈、行星轮、行星架、输入轴的顺序依次组装，不需要额外调整齿侧间隙，只要零件加工精度达标，装配后即可实现顺畅转动，日常维护也只需要定期在啮合齿面添加润滑脂即可，不需要复杂的保养流程。在建模过程中，摆线齿形的生成是整个结构的设计难点，需要根据传动比准确计算摆线的齿廓曲线，通过参数化建模的方式生成齿形后，还要进行运动仿真验证，检查整个转动过程中是否存在齿面干涉、运动卡滞的问题，确认三个行星轮的运动轨迹完全符合设计预期后，再对各个零件的结构细节进行优化，比如在行星架的辐条位置做减重开孔，在不影响结构强度的前提下降低整体重量，内齿圈的外圈可以设计防滑纹路或者定位卡槽，方便安装时的周向固定，避免轮组工作时齿圈出现跟转的情况。
