带行走轮集成结构的RV摆线针轮减速装置

　　在小型工程行走设备、轻型巡检机器人、娱乐类移动载具的轮边驱动方案选型中，常规的减速电机加外置行走轮的分体式结构，往往需要额外设计连接法兰、轮座支撑，不仅占用更多安装空间，还会因为传动链过长带来回程误差累积、轮边跳动量超差的问题，这套集成了行走轮结构的RV减速装置，就是针对这类紧凑安装场景做的一体化设计尝试。从结构逻辑上看，这套装置核心是把摆线针轮减速级和前置行星齿轮减速组做了同轴整合，输入端适配常规的驱动电机安装位，输出端直接和橡胶行走轮的轮毂做成一体式连接，省去了额外的联轴器、轮座转接件，整个传动链的同轴度可以在零件加工阶段就得到保证，装配环节不需要反复调整传动件的啮合间隙。

　　实际应用中，这类集成轮边的减速结构，多用于对安装空间有严格限制的小型移动设备，比如厂区内的短途转运AGV、户外作业的小型巡检机器人、娱乐场景的竞技移动载具，不需要额外设计轮边支撑结构，直接把减速装置的固定端连接到设备车架上，就能完成行走驱动单元的装配，大幅缩短设备的装配调试周期。从功能特性上看，摆线针轮结构本身具备抗冲击负载能力强、回程间隙小的特点，前置的行星齿轮组承担第一级减速，把输入电机的高转速做初步降速增扭，再传递到摆线减速级做二级减速，整体传动比可以做到单级普通行星减速器达不到的区间，同时整体体积比同传动比的多级行星减速器更小，刚好适配轮边安装的狭窄空间。

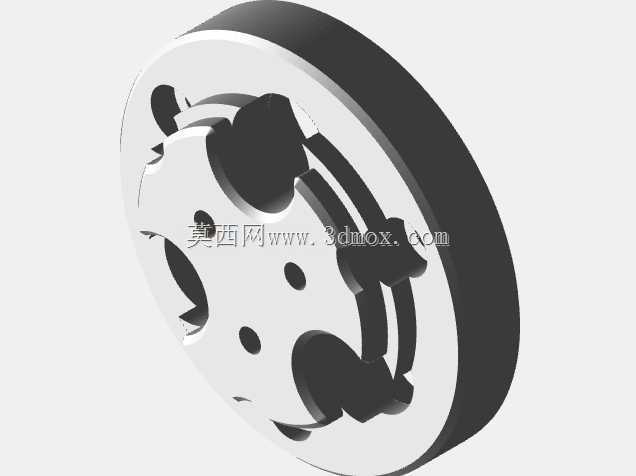

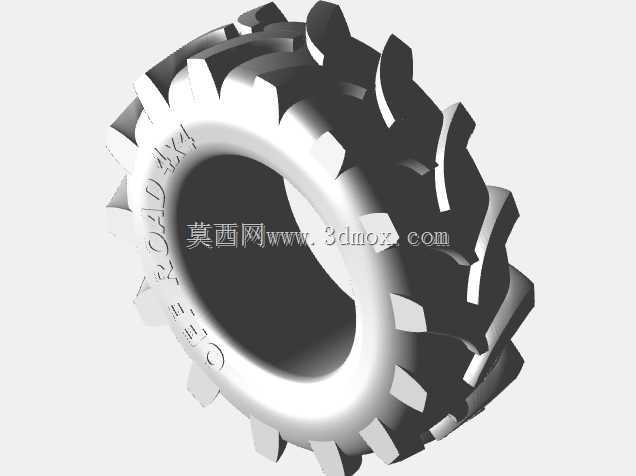

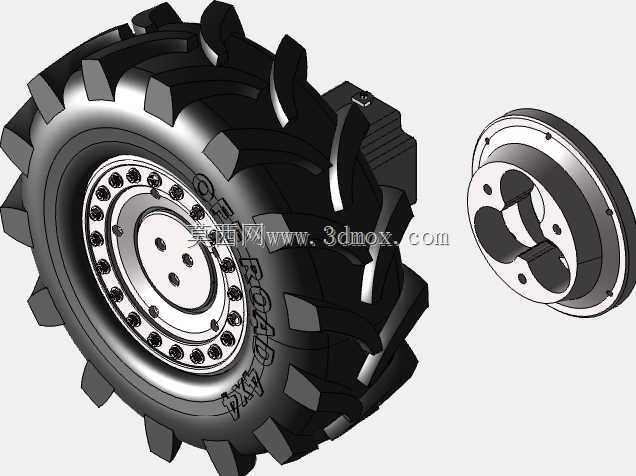

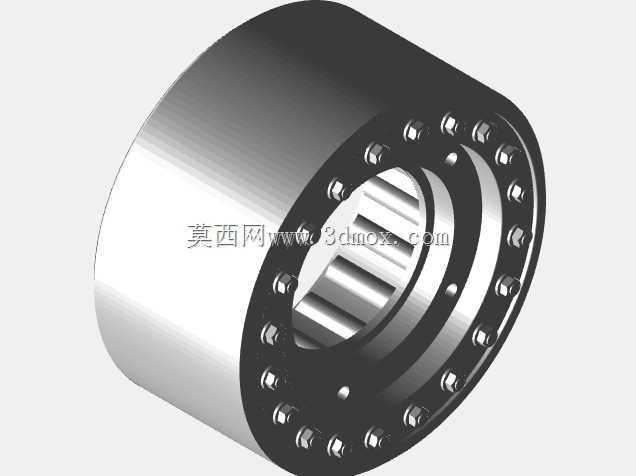

　　设计思路上，这套结构没有沿用常规RV减速机独立输出轴的形式，而是把输出法兰直接和行走轮的金属轮毂做成一体化零件，橡胶轮胎直接硫化固定在轮毂外圈，轮胎表面做了加深的越野胎纹，在非硬化路面行走时可以提供足够的抓地力，避免打滑。装置的固定端壳体上预留了标准的安装孔位，可以直接和不同厚度的车架连接板做适配，不需要额外加工转接板，安装边界做了明确的避让设计，壳体外圈的凸起结构都做了圆角处理，避免安装时和车架上的其他走线、零部件产生干涉。从尺寸边界来看，整个装置的轴向总长度控制在常规同规格独立RV减速机加行走轮总长度的三分之二左右，径向最大尺寸就是行走轮的外径，轮体内部的空腔刚好容纳整个减速机构，没有多余的外凸结构，安装时只需要保证车架安装面的平面度公差在0.1mm以内，就能保证整个传动单元的运转平稳性，不会出现偏载导致的轴承磨损过快问题。

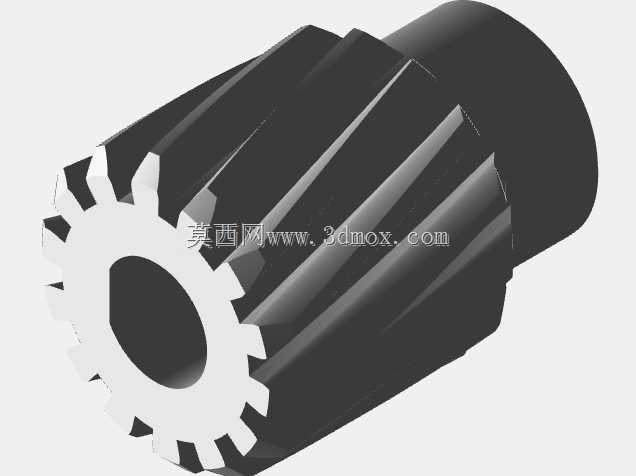

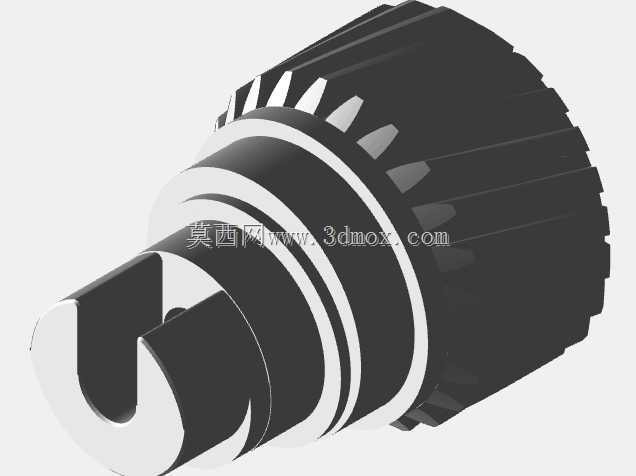

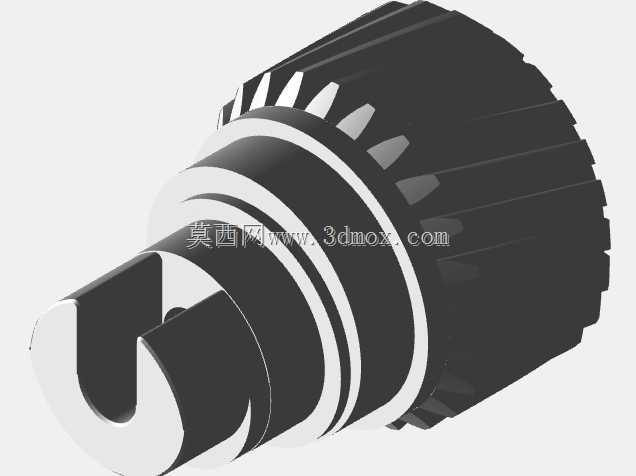

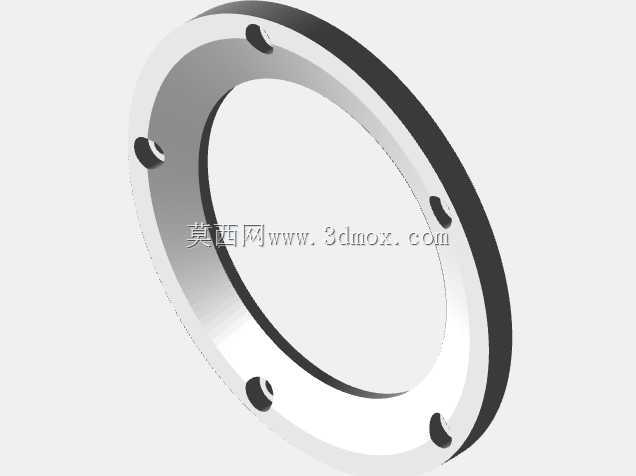

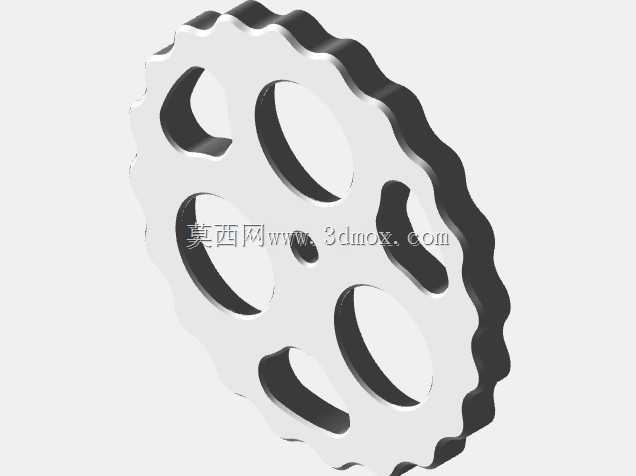

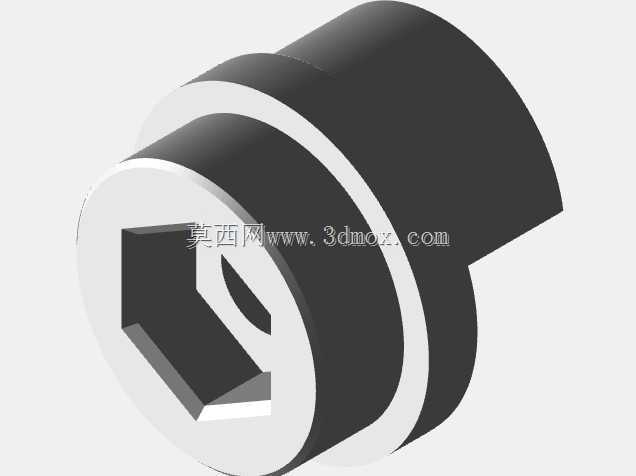

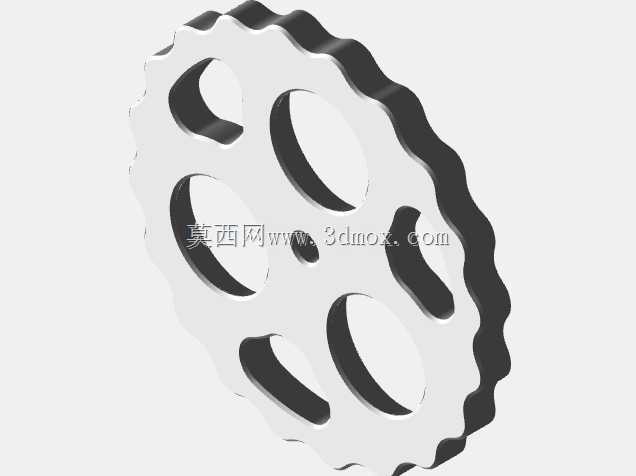

　　在传动细节处理上，摆线轮的针齿销采用了满装排布设计，相比间隔排布的结构，能承受更大的瞬时冲击负载，在设备起步、越障的瞬间，传动件的接触应力分布更均匀，不会出现局部应力集中导致的零件崩齿问题。行星级的太阳轮和行星轮都采用了斜齿设计，相比直齿结构传动噪音更低，啮合重合度更高，在设备匀速行走时的传动平稳性更好，不会出现明显的顿挫感。输入端的电机安装位做了通用的止口设计，可以适配不同功率的伺服电机、直流减速电机，不需要修改壳体结构就能完成不同动力配置的适配，拓展了整套装置的适用场景。另外，装置的密封结构做了内置设计，端盖和壳体的配合面采用O型圈密封，输出端的旋转密封件选用了耐磨损的双唇口结构，在户外多尘、少量溅水的场景下使用，也能有效阻挡外界杂质进入减速箱体内部，延长内部润滑脂的使用寿命，减少日常维护的频次。

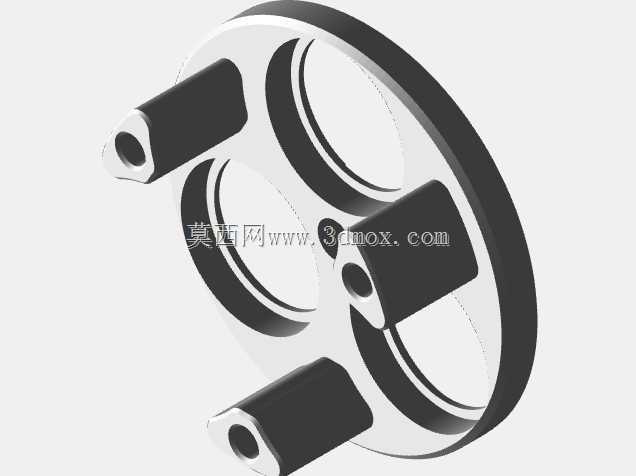

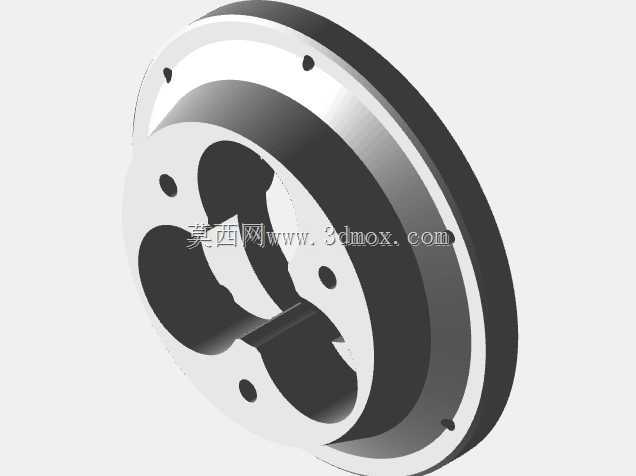

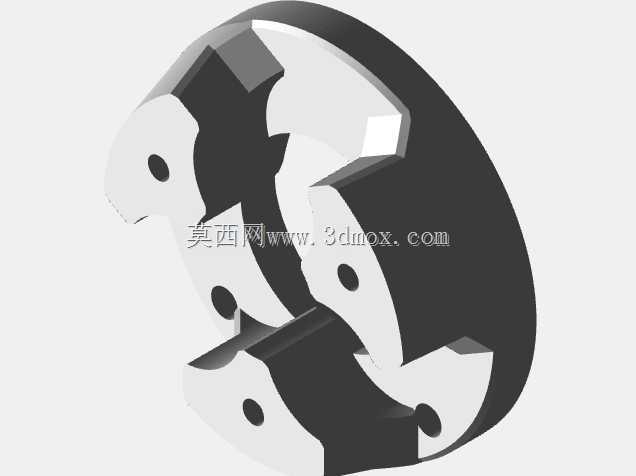

　　从装配逻辑来看，整套结构的零件拆分遵循了易装配、易维护的原则，行星架、摆线轮、针齿壳的装配基准统一，装配时不需要专用工装就能完成整机组装，后期如果需要更换密封件或者补充润滑脂，只需要拆开输入端的端盖就能操作，不需要把整个减速单元从车架上完全拆卸下来，降低了后期维护的难度。针对行走场景的受力特点，输出端的主支撑轴承选用了大接触角的圆锥滚子轴承，可以同时承受径向的车身负载和轴向的侧向冲击力，在设备转向、过倾斜路面时，轴承可以承受各个方向的复合载荷，不会出现因为侧向力过大导致的轴承抱死、输出轴变形的问题。轮毂和轮胎的结合面做了滚花处理，橡胶轮胎硫化后和金属轮毂的结合强度更高，在大扭矩起步、紧急制动的工况下，不会出现轮胎和轮毂相对打滑的问题，保证动力传递的可靠性。
