教学用微型电机剖视结构展示

　　这款微型电机的剖视结构模型，核心面向机电类专业的结构认知教学场景，也可作为小型驱动装置选型阶段的结构参考样本，帮助从业者快速理清有刷微型电机的内部装配逻辑。从实际应用场景来看，这类小尺寸电机常被嵌入小型消费电子驱动模块、教学实验台传动单元、简易自动化执行末端等对安装空间有严格限制的位置，承担低功率动力输出的作用，不需要搭配复杂的驱动电路即可实现基础的旋转动力传递，适配低负载、定速运转的简易传动需求。

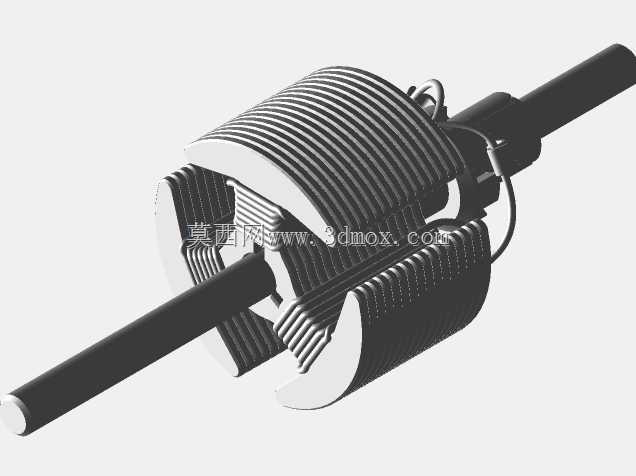

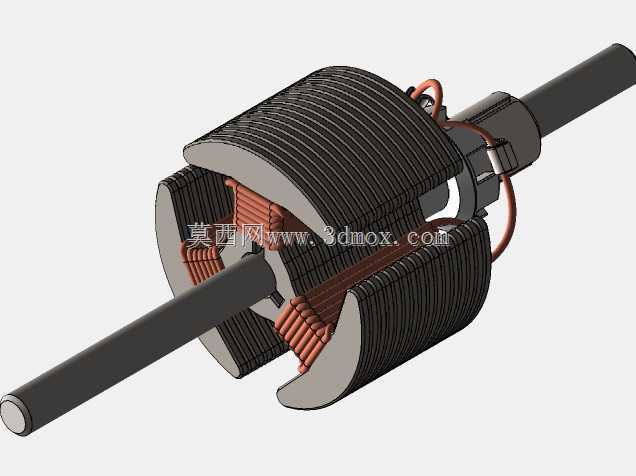

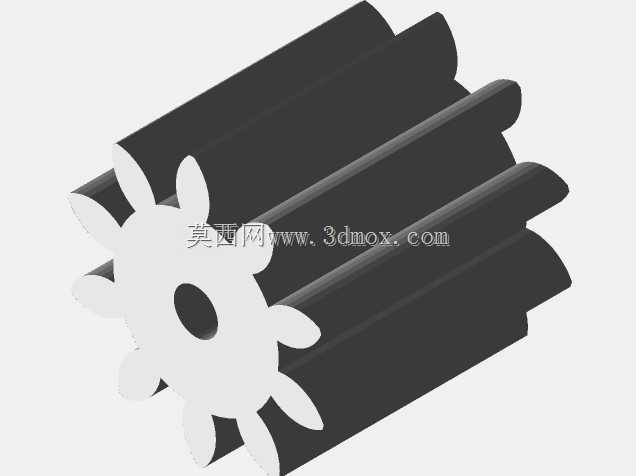

　　从结构设计思路来看，模型采用半剖展示形式，将内部核心构件全部外露，不需要拆解实体即可直观观察各部件的配合关系：定子部分由对称分布的铁芯磁极构成，磁极上绕制的漆包线绕组排布规整，绕组端部的引线走向清晰，还原了实际生产中绕组浸漆前的排布状态，能清晰看到绕组与磁极铁芯的贴合方式，以及引线从定子侧引出的走线位置；转子部分采用叠压铁芯结构，冲片叠压后的铁芯槽内嵌入绕制好的转子绕组，绕组端部的整形状态完全还原实物工艺，输出轴与转子铁芯采用过盈配合的装配方式，轴伸端的光轴结构可直接搭配联轴器、小直径同步带轮等传动件，不需要额外加工键槽即可传递小扭矩，适配低负载场景的快速装配需求。

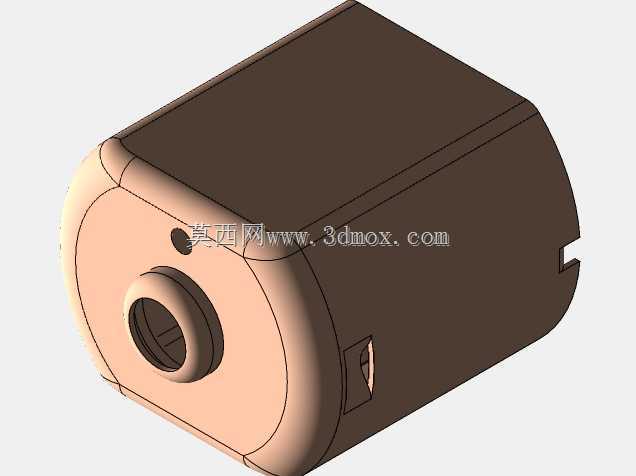

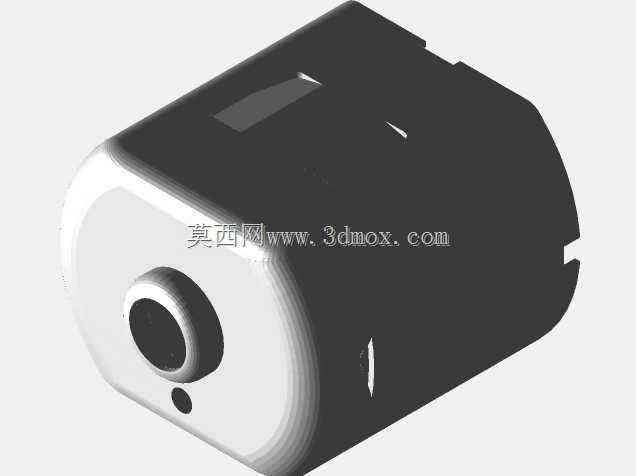

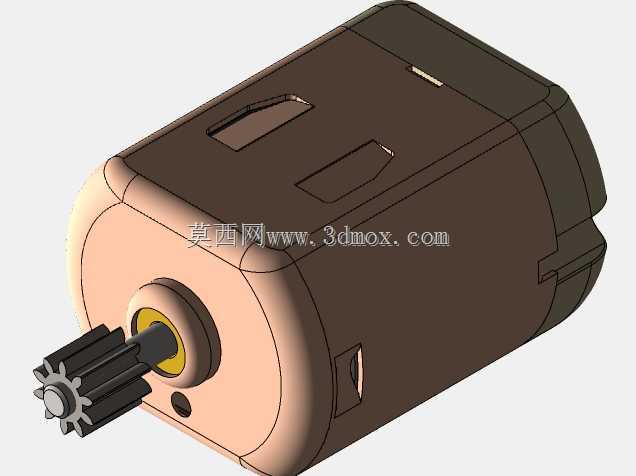

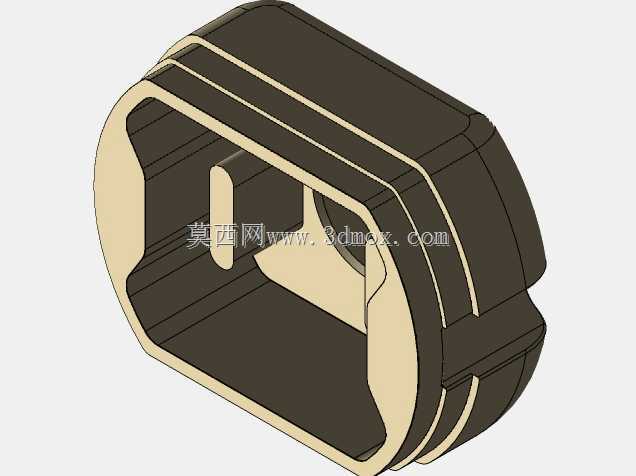

　　从安装边界与尺寸适配角度来看，这类微型电机的外径通常控制在30mm以内，轴伸长度根据安装场景可调整，模型中展示的光轴输出端没有额外的定位台阶，适配通孔式安装的固定端盖，安装时可通过端盖的止口与安装基座定位，径向跳动量可控制在0.02mm以内，满足小型传动机构的同轴度要求。定子外壳采用卷压成型的薄钢壳结构，既可以保护内部绕组不受外力磕碰，也能构成闭合磁路提升磁通量利用率，模型中半剖的外壳部分清晰展示了壳体与定子磁极的贴合面，没有预留多余的安装间隙，能有效减少磁阻损耗。

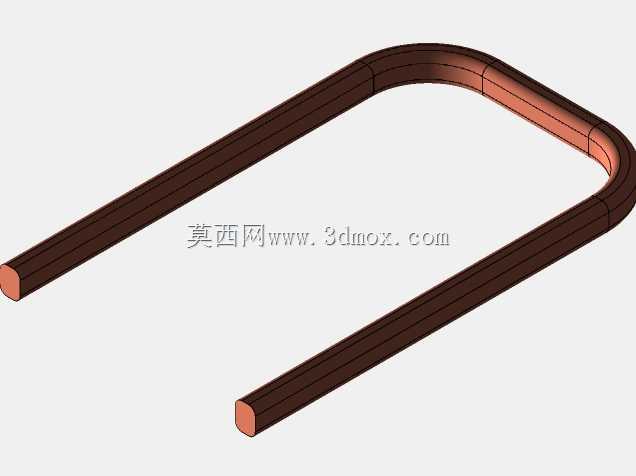

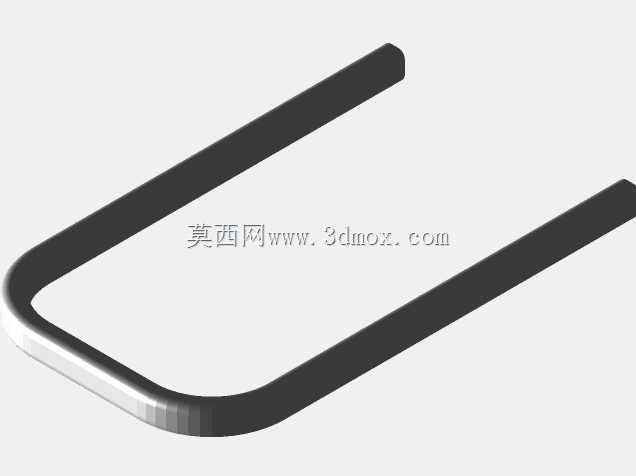

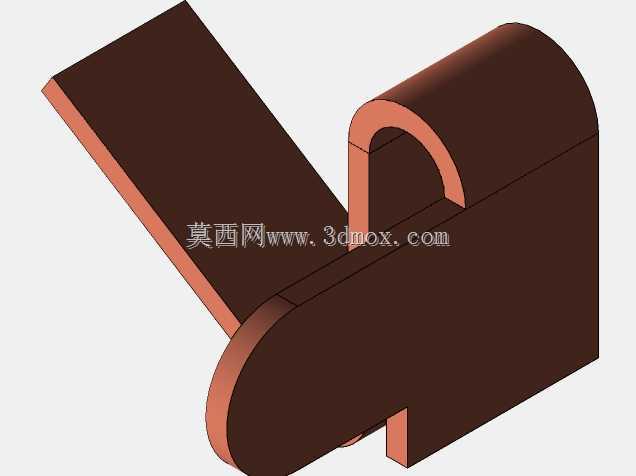

　　从功能特性来看，这类微型电机的启动扭矩较小，运转时的噪音控制在40分贝以内，适合对噪音有要求的民用小型设备场景，绕组的线径与匝数匹配低电压供电需求，通常可适配3V-12V的直流供电范围，不需要额外的降压模块即可直接由常规小型电源供电。模型中特意保留了绕组与换向器的连接走线，能直观看到转子绕组如何通过换向器与外部电刷连通，理解电流换向实现持续旋转的基本原理，对于刚接触电机结构的学习者来说，不需要拆解实体电机就能理清电流路径与磁路的对应关系，避免了实体拆解过程中损坏绕组、弄丢小零件的问题。

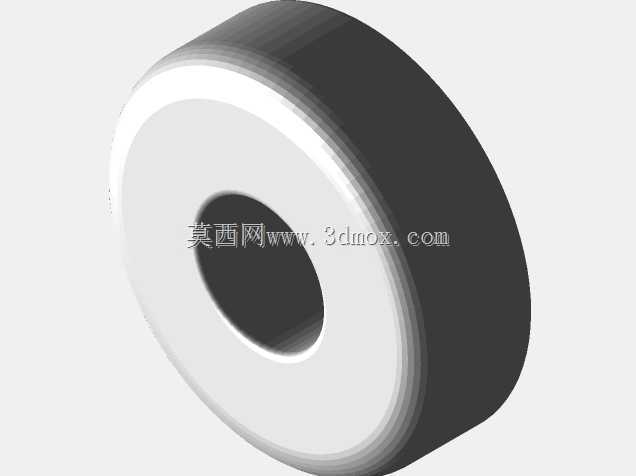

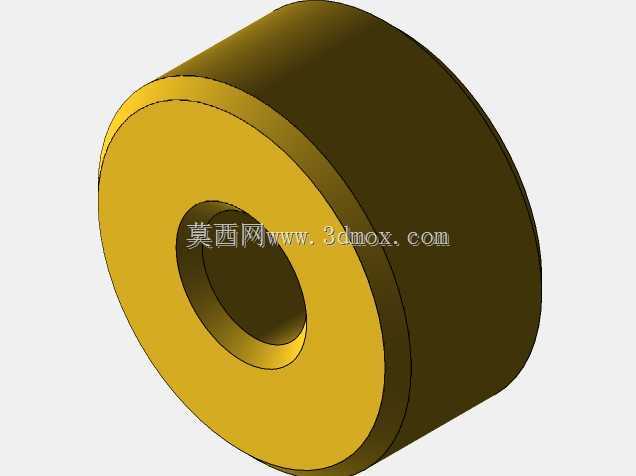

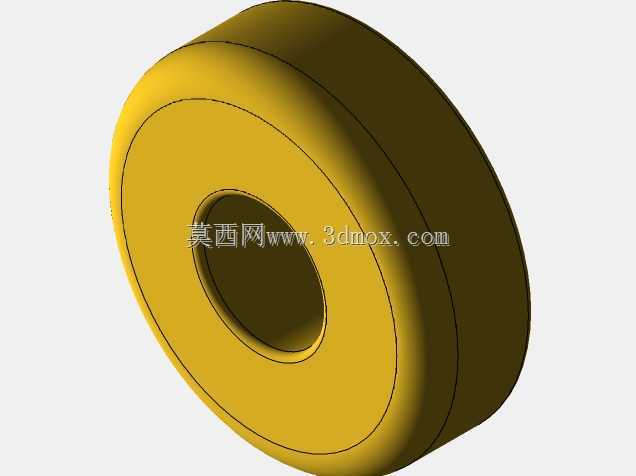

　　在结构细节处理上，模型还原了转子铁芯与输出轴的配合台阶，铁芯两端的绝缘衬垫结构也做了等比例还原，能清晰看到衬垫如何隔开绕组与铁芯端面，避免绕组漆包线被铁芯冲片的毛刺割破造成短路；定子磁极的弧度与转子铁芯的外圆保持均匀气隙，气隙宽度通常控制在0.2-0.3mm之间，既不会因为气隙过大造成磁通量损耗，也不会因为气隙过小出现转子扫膛的问题，这个尺寸设计是微型电机性能稳定的关键控制点，模型中均匀的气隙展示也能帮助学习者理解气隙尺寸对电机性能的影响。对于三维建模从业者来说，这个模型的结构拆分逻辑也可作为小型电机建模的参考，按照定子、转子、绕组、输出轴的拆分方式进行零件建模，再按照实际装配关系进行配合约束，就能快速完成同类型微型电机的参数化建模，减少重复测绘的工作量。
