小型12.5毫米3V伺服驱动电机结构

　　在桌面级小型自动化装置、航模舵面控制、微型机器人关节驱动这类对安装空间、自重有严苛限制的场景里，小规格伺服驱动元件的选型往往直接决定整套机构的最终表现。这款适配sg90规格9g级伺服器的12.5毫米直径电机，正是针对这类紧凑安装需求完成的结构建模，建模过程中完全参照实物的装配边界做了尺寸还原，没有做任何简化或夸张处理，能直接用于配套机构的干涉检查、装配模拟。

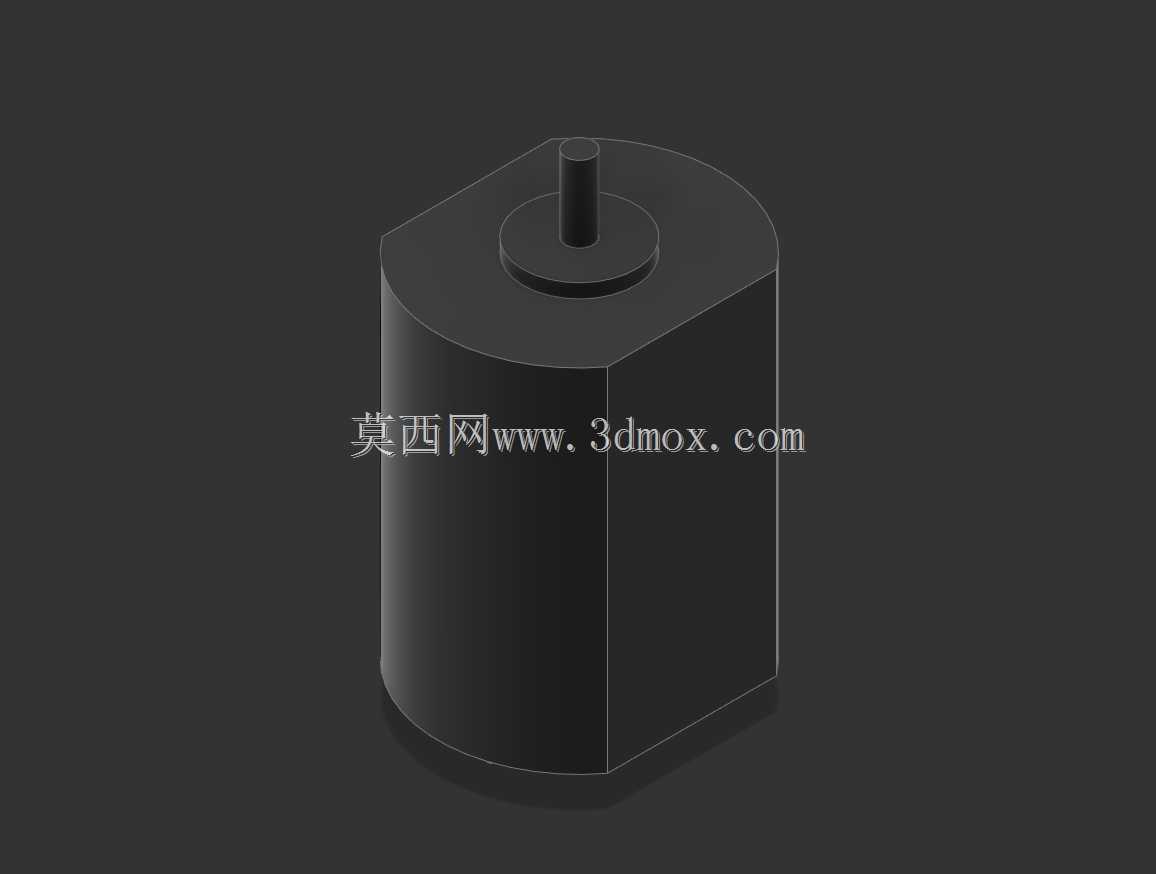

　　从实际应用场景来看，这类小功率3V供电的伺服电机，常见于学生科创项目的小型机械臂关节、固定翼航模的副翼与升降舵驱动、小型智能小车的转向执行机构，还有桌面级文创装置的动作驱动单元，这类场景普遍没有大扭矩输出需求，但对元件的外形尺寸、安装点位的匹配度要求极高，一旦模型尺寸出现偏差，后续3D打印安装支架或者做结构装配时就会出现卡滞、装不上的问题。做这个模型的时候，首先还原的是电机主体的柱形外壳结构，主体采用圆柱加一侧切边的外形设计，这种切边结构不是随意做的造型，而是为了在安装时能嵌入支架的对应卡槽，防止电机在输出轴承受径向力的时候发生自转，保证输出扭矩能稳定传递到负载端。

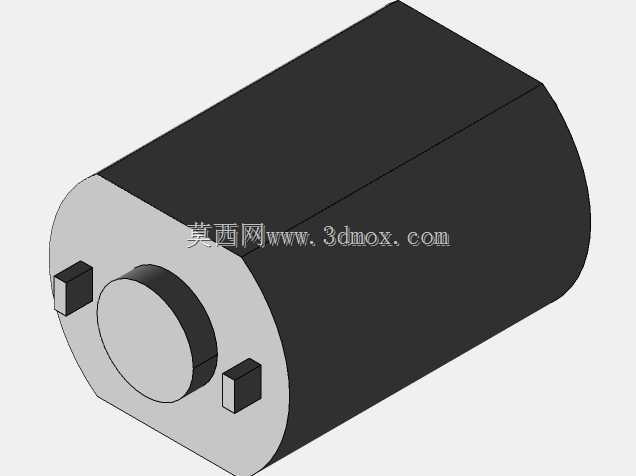

　　输出端的结构做了完整还原，中间的圆形输出轴凸台、两侧对称分布的接线端子凸块都按照实物比例建模，两个接线端子的位置、突出高度都和实物一致，在做整机布线模拟的时候，可以直接参照这个模型预留接线空间，避免后续装配时导线被壳体挤压破损。电机主体的长度、直径都严格按照12.5毫米级9g伺服的实际尺寸设定，安装时的轴向预留空间、径向避让尺寸都可以直接从模型上测量获取，不需要再反复对照实物样品核对尺寸，能大幅缩短小型装置的结构设计周期。

　　从设计思路上来说，这类微型驱动元件的建模不需要做内部绕组、减速齿轮组的细节还原，因为结构设计阶段工程师关注的核心是外部安装边界、接口位置、外形干涉问题，过度还原内部结构反而会占用不必要的装配资源，拖慢大型装配体的运行速度。这个模型保留了所有和装配相关的外部特征：外壳的切边定位面、输出轴的伸出长度、接线端的凸起尺寸，同时省略了不影响装配的内部细节，兼顾了模型的实用性和轻量化需求。

　　实际选型使用的时候，这类3V供电的微型伺服电机，输出扭矩刚好能满足百克级负载的驱动需求，自重控制在9g左右，不会给小型航模或者微型机器人带来过多的重量负担。建模时特意还原了外壳的圆角过渡细节，在做安装支架的适配设计时，可以直接按照模型的曲面做贴合的卡槽设计，不需要额外做圆角避让，能让支架和电机外壳的贴合度更好，减少电机工作时的震动位移。很多新手设计师在做这类小型装置的时候，往往会忽略电机外壳的切边定位结构，把安装孔做成纯圆形，最后实际装配时电机跟着输出轴一起转，根本无法正常驱动负载，这个模型完整保留了切边定位特征，能在设计阶段就提醒设计师做对应的防转结构，避免后续打样返工。

　　另外，模型的输出轴端面位置、轴径尺寸都做了精准还原，在设计配套的舵盘、摇臂连接件的时候，可以直接在装配环境里匹配接口尺寸，不需要反复测量实物。对于做小型自动化教具、科创比赛装置的设计师来说，这个模型可以直接导入到整套机构的装配体中，完成整体的布局校验，检查电机和周边结构件、导线、传动件的位置关系，提前发现空间干涉问题，减少实物调试阶段的修改次数。
