3D打印高尔顿板概率演示装置结构

　　这套高尔顿板结构专为桌面级FDM3D打印工艺设计，整体采用一体化无支撑打印思路，所有结构特征均沿Z轴方向做了45度以内的拔模角度处理，避免打印过程中出现悬垂塌陷问题，无需额外添加支撑结构即可完成打印，打印完成后仅需简单去除底部 raft 即可直接使用，无需二次粘接或装配。从实际应用场景来看，这类装置主要用于数理统计课程的课堂演示、科普场馆的互动展项以及统计学相关的实验教学环节，能够直观呈现随机事件的统计规律，让抽象的中心极限定理通过实体小球的下落轨迹形成可视化的正态分布结果，相比平面动画演示更具实体触感与互动性。

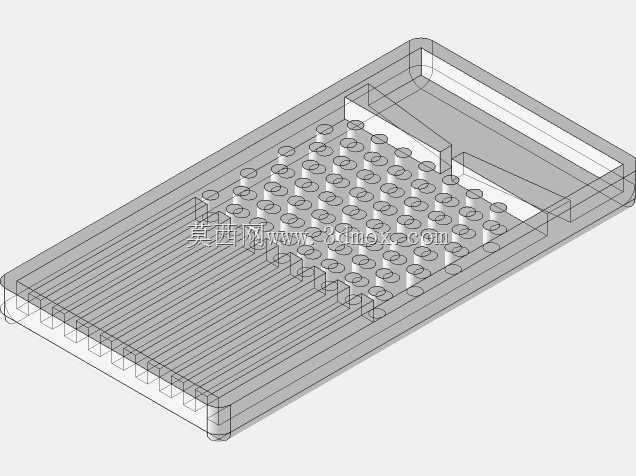

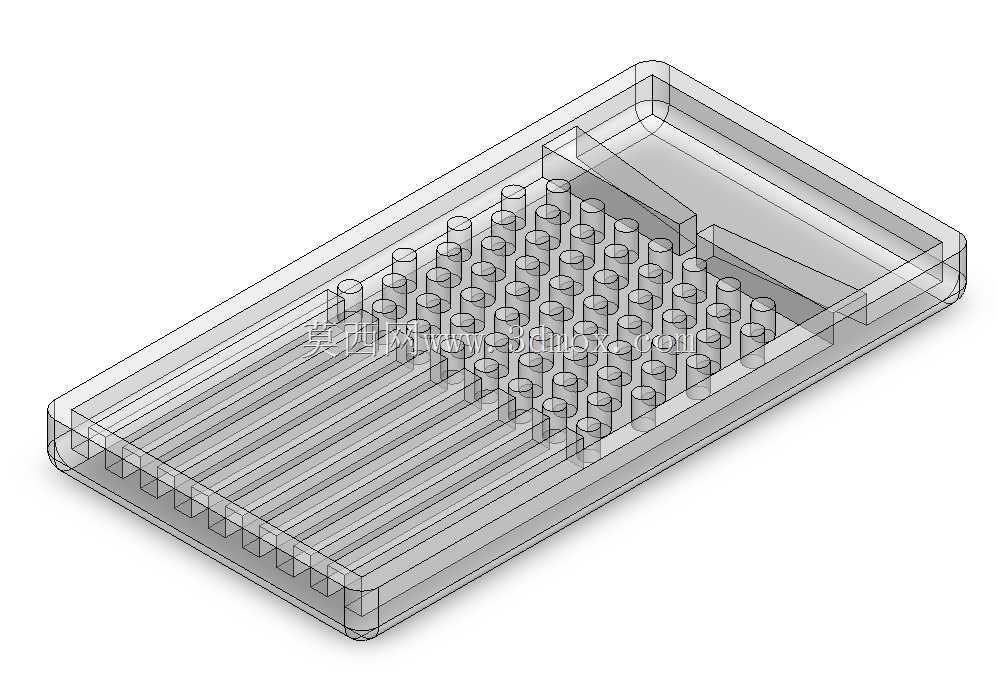

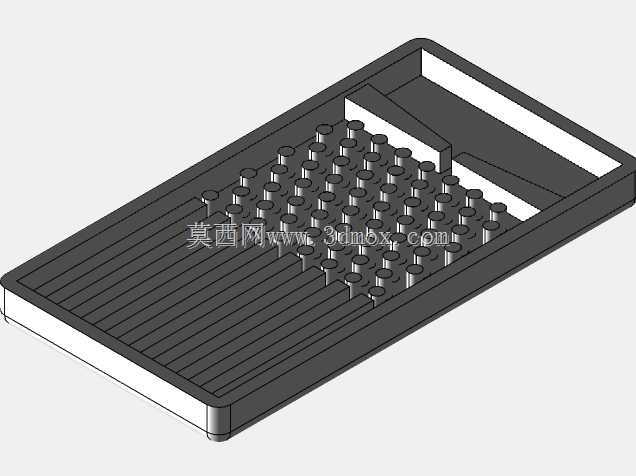

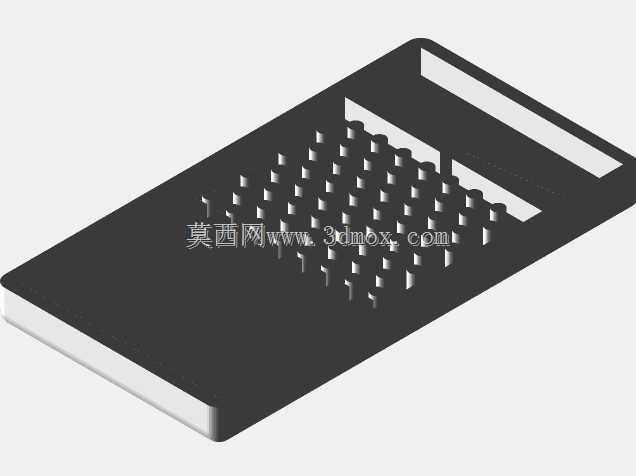

　　结构设计上，整体采用长方体槽式布局，外围设置一圈高度12mm的围挡结构，围挡壁厚统一为2mm，既保证打印过程中结构不发生翘曲变形，也能避免下落的小球从侧边弹出。内部的钉阵区域按照等距三角形排布设计，每根圆柱钉的直径为3mm，相邻钉体的中心距为8mm，横向每排钉体错位半个间距排布，确保小球从顶部进料口落下后，每经过一层钉体都会产生左右两个方向的随机偏转，经过多层偏转后最终落入底部的储料槽中。底部的储料槽被等分为15个独立的格仓，每个格仓的宽度为10mm，刚好能够容纳直径6mm的标准钢球或3D打印小球依次堆叠，格仓之间的隔板厚度为1.5mm，高度与外围围挡齐平，能够清晰分隔不同落点的小球数量，直观呈现正态分布的钟形曲线形态。

　　顶部进料区域设计了单通道导料槽，导料槽宽度为7mm，刚好允许单个小球依次通过，避免多个小球同时下落产生碰撞干扰实验结果，导料槽末端做了圆弧过渡处理，保证小球初始下落方向垂直于钉阵平面，不会因为初始角度偏差影响最终分布结果。在钉阵区域的末端，也就是靠近底部储料槽的位置，设计了倾斜的导料坡面，坡面角度为30度，能够让经过最后一层钉体偏转的小球顺利滑入对应的格仓中，不会卡在钉阵与格仓的衔接位置。

　　从安装与使用边界来看，整体结构的外形尺寸控制在200mm×120mm×30mm范围内，刚好适配大多数桌面级3D打印机的成型平台尺寸，打印时无需拆分模型，可一次性完成整体成型。使用时仅需将装置水平放置在平整台面上，从顶部进料口投入直径6mm的小球，轻轻抬起装置上端让小球依次下落即可，无需额外的固定或安装结构。为了适配3D打印的工艺特性，所有棱边位置都做了R0.5mm的圆角处理，既避免打印过程中出现尖角翘曲，也能减少小球下落过程中的卡滞问题，钉体与底板的连接位置做了R1mm的过渡圆角，提升结构连接强度，避免多次使用后钉体出现断裂。

　　在功能实现上，这套结构完全还原了高尔顿板的核心原理，通过多层等距错位的钉阵让每个小球的下落过程产生独立的随机偏转，当投入的小球数量足够多时，底部格仓内的小球堆叠高度会自然形成中间高、两边低的正态分布形态，直观演示大量独立随机事件的累积结果会趋近于正态分布的统计规律。相比传统的木质或亚克力粘接制作的高尔顿板，3D打印的一体化结构不存在拼接缝隙，不会出现小球卡入缝隙的问题，同时制作门槛更低，仅需一台普通桌面级3D打印机即可完成制作，适合教学场景下的小批量自制与个性化修改，使用者可以根据自身需求调整钉阵的层数、格仓的数量以及整体尺寸，适配不同大小的小球与演示场景。
