FDM3D打印温度校准塔结构设计

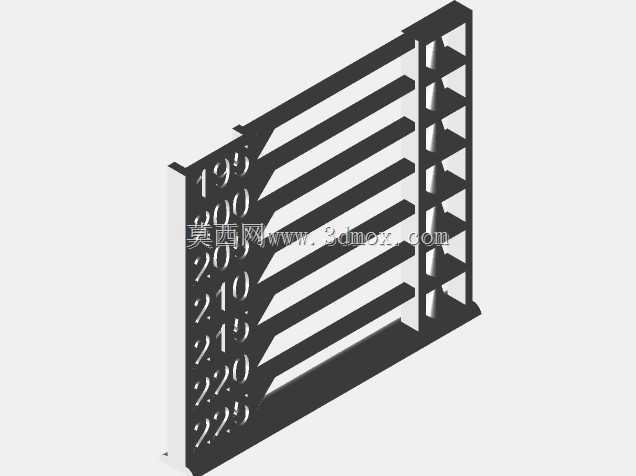

　　在FDM熔融沉积成型的日常生产与工艺调试场景中，温度参数的匹配度直接决定了耗材熔融状态、层间结合强度、成型件表面质量与尺寸精度，不同耗材批次、不同环境温湿度、不同打印速度下，喷嘴的最优工作温度往往存在2-8℃的偏差，仅靠耗材厂商给出的参考温度区间很难适配所有打印工况，这时候就需要专门的温度校准工装来完成参数标定。这款温度校准塔就是针对FDM工艺调试需求设计的专用测试件，整体采用阶梯式分层结构，沿垂直方向划分出六个独立的测试区段，每个区段对应一个固定的喷嘴温度设定值，从下到上依次覆盖220℃到195℃的常用PLA类耗材打印温度区间，每个温度区段的结构完全一致，都设置了独立的锥形尖端测试位、水平平面测试区与侧壁成型区，能够在一次连续打印过程中，同步完成不同温度下的耗材成型效果对比，不需要多次启停设备更换参数，大幅压缩工艺调试的时间与耗材成本。设计之初就考虑了不同层高设置的适配性，整体结构的层高基准设定为0.2mm，同时兼容0.2mm整数倍的层高参数，比如0.4mm、0.6mm等常用层高设置，不需要用户额外调整模型尺寸就能直接切片使用，每个温度区段的垂直高度都经过精确计算，刚好对应整数倍的层高数值，避免切片过程中出现区段分界处的层厚错位，保证每个温度对应的成型区域边界清晰，不会出现温度参数切换时的区段混淆。

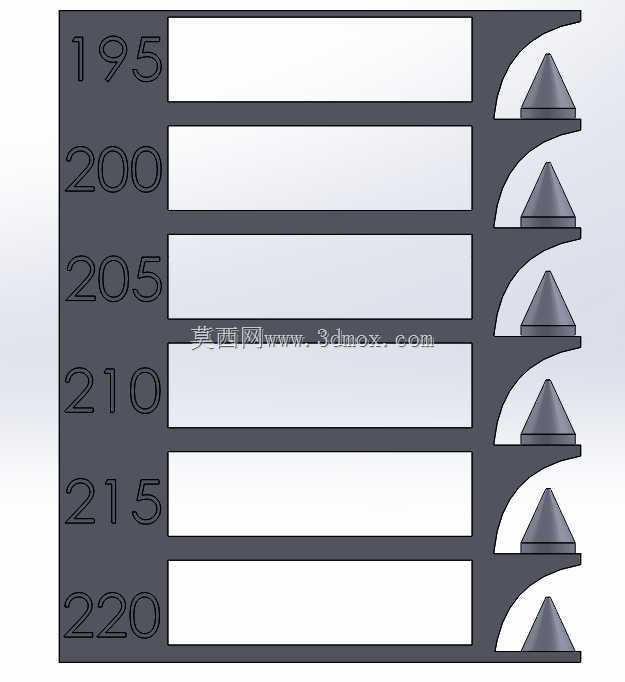

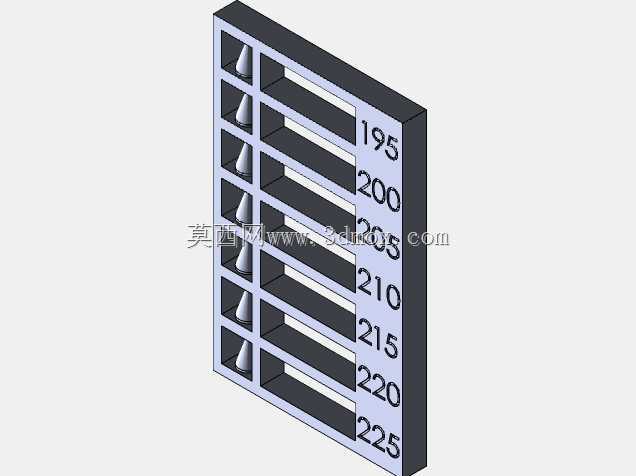

　　从结构细节来看，每个测试区段右侧的锥形尖端主要用来评估对应温度下耗材的尖角成型能力，温度过高时耗材流动性过强，尖端会出现塌角、圆钝甚至拉丝粘连的问题，温度过低时耗材熔融不充分，尖端会出现层间剥离、缺料断尖的缺陷；中间的矩形空白区域是平面度测试区，用来观察不同温度下顶面的平整程度，温度偏高时顶面会出现橘皮纹、鼓包甚至耗材过度流淌的痕迹，温度偏低时顶面会出现填充缝隙、层纹粗糙的问题；左侧的数字标识采用内嵌式浮雕设计，不会额外增加支撑需求，打印完成后可以直接根据数字标识快速对应每个区段的温度参数，不需要额外标记。整个模型没有悬空结构，所有特征的倾斜角度都大于FDM工艺的自支撑角度，打印过程中不需要添加任何支撑结构，既减少了支撑拆除的后处理工作量，也避免了支撑拆除过程中破坏测试表面影响校准结果的问题。安装使用时不需要额外的固定结构，直接将模型底面贴合打印平台中心位置放置即可，模型底面的接触面积足够大，即使在没有热床的桌面级3D打印机上也能保证首层附着力，不会出现打印过程中翘边移位的问题。

　　在实际工艺调试过程中，只需要在切片软件中按照区段高度设置对应的温度变化脚本，打印完成后通过观察六个区段的成型质量，就能快速筛选出当前耗材、当前设备、当前环境下的最优喷嘴温度：当某个区段的锥形尖端完整锐利、侧壁光滑无拉丝、顶面平整无凹陷鼓包时，对应的温度值就是适配当前工况的最优参数，后续批量打印时直接采用该温度参数就能获得稳定的成型质量。除了基础的温度校准功能，这款校准塔还可以同步测试不同温度下的层间结合力，通过简单的外力掰动对应区段的结构，就能直观感受到不同温度下耗材层间的粘接强度，温度过低时层间结合力差，轻轻受力就会出现层间开裂，温度过高时虽然层间结合力好，但会出现表面精度下降的问题，可以结合表面质量与结合强度的需求选择最合适的温度平衡点。

　　对于多耗材切换的打印场景，比如更换不同颜色、不同厂家的PLA耗材，或者尝试PETG、改性PLA等其他熔融温度在195-220℃区间的耗材时，都可以用这款校准塔快速完成温度参数标定，避免直接打印成品时因为温度参数不匹配导致的打印失败，减少耗材与时间的浪费。整个结构的尺寸设计紧凑，整体打印耗时控制在半小时以内，耗材用量不到10克，属于低成本高效率的工艺调试工装，不管是个人爱好者的桌面级设备，还是工业级FDM打印设备的日常工艺校验，都能提供可靠的参数参考。
